In diesem Artikel haben wir die vierte Generation des Lexus GS (L10) betrachten, von 2013 bis 2017. produziert Hier finden Sie Sicherungskasten Diagramme von finden Lexus GS 450h 2013 2014, 2015 2016 und 2017 , Informationen über die Position des Sicherungstafeln im Inneren des Fahrzeugs und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) kennen.
Sicherungsanordnung Lexus GS450h 2013-2017
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Lexus GS450h sind die Sicherungen Nr. 2 „FR P/OUTLET“ (Steckdose vorne) und Nr. 3 „RR P/OUTLET“ (Steckdose hinten) im Sicherungskasten im Fahrgastraum №2.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel, unter dem Deckel.

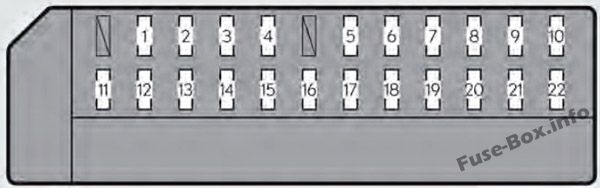

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №1
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | STOPP | 7,5 | Bremslichter, hoch montiertes Bremslicht |
| 2 | P/WB | 5 | Hauptschalter Fensterheber |
| 3 | P/SITZ1 V/L | 30 | Elektrische Sitze |
| 4 | D/L NR.1 | 25 | Elektrisches Türschlosssystem |
| 5 | NV-IR | 10 | Lexus-Nachtansicht |
| 6 | FL S/HTR | 10 | Sitzheizungen/-lüfter |
| 7 | WISCHER | 30 | Scheibenwischer |
| 8 | WISCHER-IG | 5 | Scheibenwischer |
| 9 | LH-IG | 10 | Sicherheitsgurte, Karosserie-ECU, AFS, Overhead-Modul, Regentropfensensor, Innenspiegel, Fahrspurkamerasensor (LKA), Head-up-Display, Shift-Lock-System, intuitive Einparkhilfe, Tür-ECU vorn links, Fahrermonitorsystem, Fernbedienungs-Touchscreen, elektrisch verstellbare und teleskopierbare Lenksäule, elektrisch verstellbare Sitze, Monddach, Scheibenwischer-Enteiser, intuitiver Einparkhilfeschalter, PTC-Heizung, Totwinkel-Monitor-Summerreiniger |
| 10 | LH ECU-IG | 10 | 2013: VDIM, ECB, D-SW MODULE (Blind Spot Monitor, beheizbares Lenkrad), Fahrerassistenzsystem, AFS, EPB, Klimaanlage
2014-2015: VDIM, Bremssystem, D-SW MODULE (Blind Spot Monitor, beheizt Lenkrad), Fahrerassistenzsystem, AFS, elektrische Kühlgebläse, EPB, Klimaanlage, Lenksensor |
| 11 | TÜR FL | 30 | Außenspiegelheizung, Fensterheber (vorne links) |
| 12 | KONDENSATOR (HV) | 10 | Kondensator |
| 13 | STRGLOCK | fünfzehn | Lenkschlosssystem |
| 14 | D/L NR.2 | 25 | Elektrisches Türschlosssystem |
| fünfzehn | TÜR RL | 30 | Fensterheber (hinten links) |
| 16 | HAZ | fünfzehn | Blinker, Notblinker |
| 17 | LH-IG2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Bremslichter, Smart-Access-System mit Druckknopfstart, Lenkschlosssystem, Bremssystem, Power-Management-System |
| 18 | LH J/BB | 7,5 | Karosserie-ECU |
| 19 | S/DACH | 20 | Monddach |
| 20 | P/SITZ2 V/L | 25 | Elektrische Sitze |
| 21 | TI&TE | 20 | Elektrische Kipp- und Teleskoplenksäule |
| 22 | Klimaanlage | 7,5 | Klimaanlage |
Lage des Sicherungskastens
Es befindet sich unter der rechten Seite der Instrumententafel, unter dem Deckel.
ad vertisements

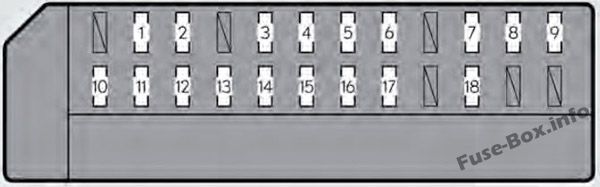

Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №2
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | P/SITZ1 V/R | 30 | Elektrische Sitze |
| 2 | FR P/OUTLET | fünfzehn | Steckdose (vorne) |
| 3 | RR P/OUTLET | fünfzehn | Steckdose (hinten) |
| 4 | P/SITZ2 V/R | 25 | Elektrische Sitze |
| 5 | AVS | 20 | AVS |
| 6 | STRG HTR | fünfzehn | Beheiztes Lenkrad |
| 7 | WASCHEN | 20 | Scheibenwaschanlage |
| 8 | RH ECU-IG | 10 | 2013: Navigationssystem, Sicherheitsgurte vor Kollision, Klimaanlage, ECB, Lexus Nachtsicht, Gierrate und G-Sensor
2014: Navigationssystem, Sicherheitsgurte vor Kollision, Klimaanlage, Bremssystem, Lexus Nachtsicht, Gierrate und G-Sensor, Kondensator 2015: Navigationssystem, VGRS, Pre-Collision-Sicherheitsgurte, Klimaanlage, Bremssystem, Lexus Nachtsicht, Gierraten- und G-Sensor, Kondensator, Dynamische Hecklenkung rear |
| 9 | RH-IG | 10 | Zugspannungsminderer, Sitzheizungs-/Lüftungsschalter, Türsteuergerät vorne rechts, Steuergerät CAN-Gateway, Reifendruck-Warnsystem, elektrisch verstellbare Sitze |
| 10 | TÜR FR | 30 | Türsteuerung vorn rechts (Außenspiegelheizung, Fensterheber) |
| 11 | TÜR RR | 30 | Fensterheber (hinten rechts) |
| 12 | RAD NR.2 | 30 | Audiosystem |
| 13 | AM2 | 7,5 | Energiemanagementsystem |
| 14 | MULTIMEDIA | 10 | Navigationssystem, Remote Touch |
| fünfzehn | RAD NR.1 | 30 | Audiosystem |
| 16 | AIRBAG | 10 | SRS-Airbagsystem, Insassenklassifizierungssystem |
| 17 | OBD | 7,5 | On-Board-Diagnosesystem |
| 18 | ACC | 7,5 | Karosserie-ECU, DCM, Head-up-Display, RR CTRL, Remote-Touchscreen, Navigationssystem, Uhr, Getriebe |
ad vertisements
Lage des Sicherungskastens

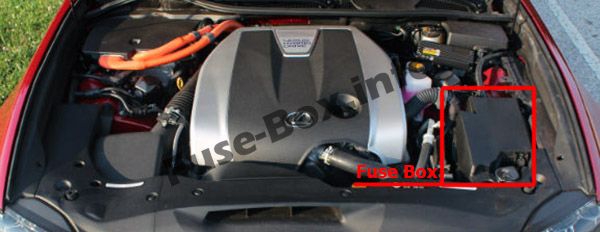

Der Sicherungskasten befindet sich im Motorraum (auf der linken Seite).
Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | IGN | 10 | Startsystem |
| 2 | INJ | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 3 | EFI NR.2 | 10 | Luftansaugsystem, Abgassystem |
| 4 | IG2 HAUPT | 20 | IGN, GAUGE, INJ, AIRBAG, IG2 NO.1, LH-IG2 |
| 5 | EFI HAUPT | 25 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, EFI NO.2 |
| 6 | A/F | fünfzehn | Luftströmungssensor |
| 7 | EDU | 20 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 8 | F/PMP | 25 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 9 | H-LP RH-LO | 20 | Rechter Scheinwerfer (Abblendlicht) |
| 10 | H-LP LH-LO | 20 | Scheinwerfer links (Abblendlicht) |
| 11 | ABS HAUPT 2 | 10 | Bremssystem |
| 12 | ABS HAUPT 1 | 10 | Bremssystem |
| 13 | IGCT Nr. 1 | 30 | IGCT NR.2, IGCT NR.3, IGCT NR.4, IGCT NR.5 |
| 14 | ECU-B | 7,5 | VGRS, intelligentes Zugangssystem mit Startknopf |
| fünfzehn | INV W/P | 10 | Hybrid System |
| 16 | ETCS | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 17 | EPS-B | 10 | Elektrische Servolenkung |
| 18 | D/C-SCHNITT | 30 | DOME, MPX-B |
| 19 | HORN | 10 | Horn |
| 20 | ODS | 5 | Insassenklassifizierungssystem |
| 21 | Fernseher | 7,5 | Remote-Touchscreen |
| 22 | P/IB NR.2 | 80 | IG2 HAUPT, EFI HAUPT, EDU, F/PMP, A/F |
| 23 | ABS Nr. 2 | 30 | 2013: EZB
2014-2015: Motorrelais |
| 24 | P/IB NR.1 | 50 | H-LP HI RH, H-LP HI LH, DRL |
| 25 | H-LP LO | 30 | H-LP LO RH, H-LP LO LH |
| 26 | LH J/B- B | 40 | Linker Anschlussblock |
| 27 | RH J/BB | 40 | Anschlussblock rechts |
| 28 | VGRS | 40 | 2013-2014: Keine Schaltung
2015: VGRS |
| 29 | ÖL PMP | 60 | Ölpumpe |
| 30 | IGCT Nr. 5 | 7,5 | Power-Management-System, Schaltpositionssensor |
| 31 | WIP-S | 7,5 | Scheibenwischer, Fahrerassistenzsystem |
| 32 | WASH- S | 5 | Scheibenwaschanlage, Fahrerassistenzsystem |
| 33 | KAMM-SW | 5 | Scheibenwischer |
| 34 | KUPPEL | 7,5 | Persönliche Beleuchtung, Zierbeleuchtung, Kofferraumbeleuchtung, Fußraumbeleuchtung, Türeinstiegsbeleuchtung, Waschtischbeleuchtung, Hintertür-Innengriffbeleuchtung, elektrischer Kofferraumöffner und -schließer |
| 35 | MPX-B | 10 | Karosserie-ECU, Smart-Access-System mit Starttaste, elektrisch verstellbare und teleskopierbare Lenksäule, elektrisch verstellbare Sitze, Head-up-Display, Vordertür-ECU, Anzeigen und Messgeräte, Lenksensor, Gierraten- und G-Sensor, Overhead-Modul, RR CTRL SW, Power Kofferraumöffner und -schließer, Uhr, CAN-Gateway-ECU |
| 36 | IGCT Nr. 4 | 10 | Leistungssteuergerät |
| 37 | IGCT Nr. 3 | 7,5 | Hybridbatterie (Traktionsbatterie), DC/DC-Wandler |
| 38 | IGCT Nr. 2 | 5 | Hybrid System |
| 39 | IG2 NR.1 | 5 | DCM, CAN-Gateway-ECU |
| 40 | SPUR | 5 | Messgeräte und Meter |
| 41 | DC/DC | 150 | 2013-2014: RH-J/B DC/DC, P/I DC/DC
2015: RH-J/B DC/DC, P/I DC/DC, LH-J/B DC/DC, LUG-J/ B DC/DC |
| 42 | P/I DC/DC | 100 | RR S/SHADE, DEFOG, FOG, HECK, PANEL |
| 43 | Rechts J/B DC/DC | 80 | Anschlussblock rechts |
| 44 | LH J/B DC/DC | 50 | Linker Anschlussblock |
| 45 | H-LP-CLN | 30 | 2013-2014: Scheinwerferreiniger
2015: Keine Schaltung |
| 46 | LÜFTER Nr. 2 | 40 | Elektrische Kühlventilatoren |
| 47 | LUG J/B DC/DC | 80 | Anschlussblock Gepäckraum |
| 48 | LÜFTER Nr. 1 | 80 | Elektrische Kühlventilatoren |
| 49 | PTC Nr. 1 | 50 | PTC-Heizung |
| 50 | PTC Nr. 2 | 50 | PTC-Heizung |
| 51 | HTR | 50 | Klimaanlage |
| 52 | ABS NR.1 | 30 | 2013: EZB
2014-2015: Motorrelais |
| 53 | ECU-B NR.2 | 7,5 | Keine Schaltung |
| 54 | ENTEISER | 25 | Scheibenwischer-Enteiser |
| 55 | ABS HAUPT 3 | 10 | Bremssystem |
| 55 | FILTER | 10 | Kondensator |
| 57 | A/CW/P | 7,5 | Klimaanlage |
| 58 | SCHONEN | 10 | Ersatzsicherung |
| 59 | SCHONEN | 30 | Ersatzsicherung |
| 60 | SCHONEN | 20 | Ersatzsicherung |
Lage des Sicherungskastens
Es befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen im Kofferraum
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | PSB | 30 | Sicherheitsgurte vor Kollisionen |
| 2 | PTL | 25 | Elektrischer Kofferraumöffner und -schließer |
| 3 | RR J/BB | 10 | Intelligentes Zugangssystem mit Start per Knopfdruck |
| 4 | RR S/HTR | 20 | Sitzheizung (hinten) |
| 5 | FR S/HTR | 10 | Sitzheizung/-lüfter (vorne) |
| 6 | RR NEBEL | 10 | Keine Schaltung |
| 7 | DC/DC-S (HV) | 7,5 | DC / DC-Wandler |
| 8 | BATT-LÜFTER (HV) | 20 | Hybridbatterie (Traktionsbatterie) Kühllüftersystem |
| 9 | SICHERHEIT | 7,5 | SICHERHEIT |
| 10 | ECU-B NR.3 | 7,5 | Feststellbremse |
| 11 | TRK OPN | 7,5 | Elektrischer Kofferraumöffner und -schließer, Kofferraumöffnungsmotor |
| 12 | DCM (HV) | 7,5 | DCM |
| 13 | ACINV (HV) | 20 | Steckdose (120V AC) |
| 14 | RR-IG1 | 5 | Radarsensor, Toter-Winkel-Monitor |
| fünfzehn | RR ECU-IG | 10 | Elektrischer Kofferraumöffner und -schließer, Feststellbremse, Spannungsreduzierer (hinten links), RR CTRL SW, Reifendruck-Warnsystem |
| 16 | EPS-IG | 5 | Elektrische Servolenkung |
| 17 | SICHERN | 7,5 | 2013-2014: Rückfahrscheinwerfer
2015-: Rückfahrscheinwerfer, Remote-Touchscreen |
Schmelzsicherungsblock

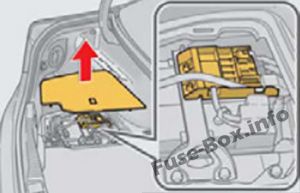

Sie befindet sich am oberen Teil der 12-Volt-Batterie im Kofferraum
Ziehen Sie den Riemen nach oben, um die 12-Volt-Batterieabdeckung anzuheben
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | EPB | 30 | Feststellbremse |
| 2 | LUG-J/B BATT | 40 | Anschlussblock Gepäckraum |
| 3 | EPS | 80 | Elektrische Servolenkung |
| 4 | ARS | 80 | 2013-2014: Keine Schaltung
2015-: Dynamische Hecklenkung |
| 5 | MAIN | 220 | Anschlussblock Motorraum |
