Hier finden Sie die Sicherungskasten-Belegung für den Lincoln Corsair ab Baujahr 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Lincoln Corsair 2020-…
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Lincoln Corsair?
- Was zeigt die Sicherungsbelegung?
- Weitere Lincoln Sicherungskasten-Belegungen
Sicherungsanordnung Lincoln Corsair 2020-…
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Lincoln Corsair sind die Sicherungen #70 (Stromanschluss hinten hinten), #71 (Stromanschluss hinten Konsole) im Motorraum-Sicherungskasten.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens

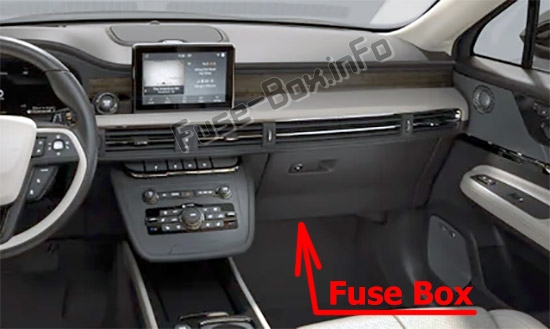

Der Sicherungskasten befindet sich im Fahrgastraum unter dem Handschuhfach.
Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum (2020)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 5A | Nicht benutzt |
| 2 | 5A | Sitzheizung hinten |
| 3 | 10 A | Fußgänger-Sounder |
| 4 | 10 A | Zündschloss |
| 5 | 20A | Sperren Entsperren |
| 6 | 10 A | Monddach- DC-Wechselrichter |
| 7 | 30A | Beifahrertürmodul |
| 8 | 5A | Einparkhilfe-Steuermodul |
| 9 | 5A | Bildverarbeitungsmodul A Elektrochromatischer Spiegel |
| 10 | 10 A | Erweitertes Leistungsmodul |
| 11 | 5A | Elektrische Heckklappe Freisprechmodul Heckklappenbetätigung Modul Telematik-Steuergerät |
| 12 | 5A | Schlüsselloser Tastaturschalter |
| 13 | 15A | Fahrertürschloss |
| 14 | 30A | Fahrertürmodul |
| fünfzehn | 15A | Erweitertes Leistungsmodul |
| 16 | 15A | Fahrdynamikmodul |
| 17 | 15A | SYNC- Empfänger-Transceiver-Modul Integriertes Bedienfeld |
| 18 | 7,5A | Treiberleistung Sitzschalter Passagier elektrischen Sitzschalter drahtloses Zubehör Lademodul Wählbare Antriebsmodusschalter |
| 19 | 7,5A | Scheinwerferschalterpaket Telematik-Steuergerätmodul Bluetooth Low Energy-Modul |
| 20 | 10 A | Nicht verwendet (Ersatz) |
| 21 | 7,5A | Klimasteuerung E-Schaltmodul |
| 22 | 7,5A | Kombiinstrument Gateway-Modul Steuermodul für Lenksäule |
| 23 | 20A | Audiogerät |
| 24 | 20A | Head-Up-Display |
| 25 | 30A | Nicht verwendet (Ersatz) |
Motorraum-Sicherungskasten

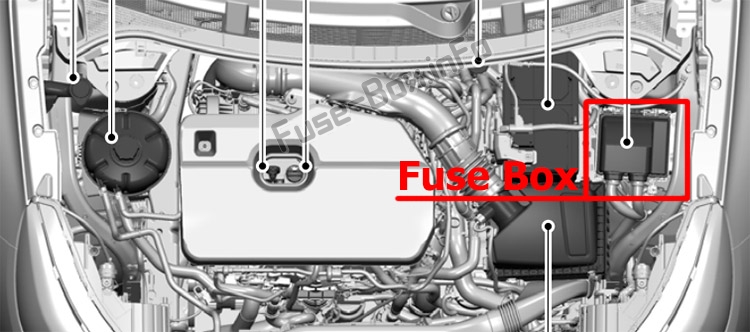

Lage des Sicherungskastens
Sicherungsdiagramm
Belegung der Sicherungen im Motorraum (2020)
| № | Amperebewertung | Geschützte Komponente |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | 30A | Beheizte Hintergrundbeleuchtung |
| 3 | 10 A | Beheizte Außenspiegel |
| 4 | 50A | Elektrische Wasserpumpe (Hybrid) |
| 5 | — | Nicht benutzt |
| 6 | — | Nicht benutzt |
| 7 | 40A | Antriebsstrang-Steuermodul |
| 8 | — | Nicht benutzt |
| 9 | 30A | Sitzentriegelung in der zweiten Reihe |
| 10 | — | Nicht benutzt |
| 11 | 15A | Antriebsstrangsteuermodul |
| 12 | 15A | Antriebsstrangsteuermodul |
| 13 | 15A | Antriebsstrangsteuermodul |
| 14 | 15A | Antriebsstrangsteuermodul |
| fünfzehn | — | Nicht benutzt |
| 16 | — | Nicht benutzt |
| 17 | 15A | Beheizter Wischerpark |
| 18 | 10 A | Klimaanlage Kupplung |
| 19 | — | Nicht benutzt |
| 20 | 5A | DC/DC-Wandler (Hybrid) |
| 21 | 10 A | Batterieladekontrollmodul (Hybrid) |
| 22 | 5A | Adaptiver Tempomat |
| 23 | 5A | Ladeanschluss-Lichtring (Hybrid) |
| 24 | 5A | Batterie elektronisches Steuermodul (Hybrid) |
| 25 | 25A | Linkes erweitertes Außenlichtmodul |
| 26 | 25A | Rechtes erweitertes Außenlichtmodul |
| 27 | 5A | Steuergerät Antriebsstrang (Hybrid) |
| 28 | 10 A | Modul Antiblockiersystem |
| 29 | 10 A | Antriebsstrangsteuermodul |
| 30 | 10 A | Elektronische Stabilitätskontrolle Getriebeölpumpe |
| 31 | 5A | Elektronische Servolenkung |
| 32 | 30A | Körperkontrollmodul |
| 33 | 10 A | Einparkhilfe-Kamera vorn Rückfahrkamera Toter-Winkel-Informationssystem Schaltaktuator Geschwindigkeitsregelmodul Bildverarbeitungsmodul B |
| 34 | 10 A | Leuchtweitenregulierung |
| 35 | 15A | Beheiztes Lenkrad |
| 36 | 10 A | Steuergerät Antriebsstrang (Hybrid) |
| 37 | 20A | Horn |
| 38 | 40A | Gebläsemotor |
| 39 | — | Nicht benutzt |
| 40 | 10 A | Brems-Ein-Aus-Schalter |
| 41 | 20A | Verstärker |
| 42 | 30A | Elektrischer Fahrersitz |
| 43 | 40A | Antiblockier-Bremssteuerventile |
| 44 | 40A | Anhängerschleppmodul |
| 45 | 30A | Elektrischer Beifahrersitz |
| 46 | 20A | Getriebeölpumpe Getriebeöltemperatur |
| 47 | 20A | Beheizte Sitze |
| 48 | 30A | Elektrische Heckklappe |
| 49 | 60A | Anti-Blockier-Bremsregelpumpe |
| 50 | 60A | Lüfter |
| 51 | 30A | Monddach |
| 52 | 5A | USB-Ladeanschluss – hintere Konsole |
| 53 | 5A | USB-Ladeanschluss – hintere Konsole |
| 54 | 20A | Sitzheizung hinten |
| 55 | 30A | Anlasser |
| 56 | 20A | Verstärker |
| 57 | 10 A | Datenübertragungsstecker |
| 58 | 30A | Klimatisiertes Sitzmodul |
| 59 | 40A | Körperkontrollmodul |
| 60 | — | Nicht benutzt |
| 61 | — | Nicht benutzt |
| 62 | — | Nicht benutzt |
| 63 | — | Nicht benutzt |
| 64 | — | Nicht benutzt |
| 65 | — | Nicht benutzt |
| 66 | — | Nicht benutzt |
| 67 | — | Nicht benutzt |
| 68 | 5A | Luftmassenstrom und der Einlasslufttemperatursensor |
| 69 | 15A | Kanaleinspritzdüsen |
| 70 | 20A | Ladeanschluss hinten |
| 71 | 20A | Stromanschluss der hinteren Konsole |
| 72 | 20A | Heckscheibenwischer |
| 73 | — | Nicht benutzt |
| 74 | 30A | Scheibenwischermotor |
| 75 | 20A | Lenksäulensperre |
| 76 | — | Nicht benutzt |
| 77 | — | Nicht benutzt |
| 78 | 15A | Sitze mit mehreren Konturen |
| 79 | 10 A | Scheinwerferwaschanlage |
| 80 | 20A | Benzinpumpe |
| 81 | 10 A | Heckscheibenwaschpumpe |
| 82 | 40A | Wechselrichter |
| 83 | — | Nicht benutzt |
| 84 | 40A | Zusatzstromverteiler (Hybrid) |
| 85 | 5A | Regensensor |
| 86 | — | Nicht benutzt |
| 87 | — | Nicht benutzt |
| 88 | — | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Lincoln Corsair?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
