Die Sicherungskasten und das Relais für Lincoln MKS (2013-2016)

Lincoln
Author Reading 12 min Views 215 Published by

In diesem Artikel haben wir die Lincoln MKS nach einem Facelift betrachten, von 2013 bis 2016. produziert Hier finden Sie Sicherungskasten Diagramme von finden Lincoln MKS 2013, 2014, 2015 und 2016 , Informationen über die Lage der Sicherungsplatten im Inneren des Autos, und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.

der Inhalt
  1. Sicherungsanordnung Lincoln MKS 2013-2016
  2. Passagierabteil
  3. Motorraum
  4. 2013, 2014
  5. 2015
  6. 2016

Sicherungsanordnung Lincoln MKS 2013-2016

Die Sicherungen für den Zigarettenanzünder (Steckdose) sind die Sicherungen Nr. 9 (Zweite Reihe Steckdose), Nr. 20 ( Steckdose für den Vorratsbehälter) und Nr. 27 (Zigarettenanzünder) im Motorraum-Sicherungskasten.

Lage des Sicherungskastens

Passagierabteil

Die Sicherungstafel befindet sich unter der Instrumententafel links neben dem Lenkrad (hinter der Abdeckung).Die Position der Sicherungen im Fahrgastraum: Lincoln MKS (2013-2016)

Motorraum

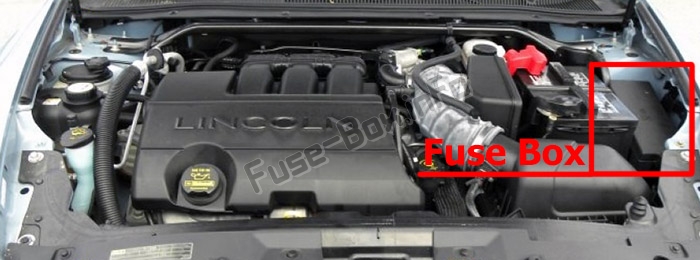

Der Stromverteiler befindet sich im Motorraum (links).Die Position der Sicherungen im Motorraum: Lincoln MKS (2013-2016)



Sicherungskastendiagramme

ad vertisements

2013, 2014

Passagierabteil

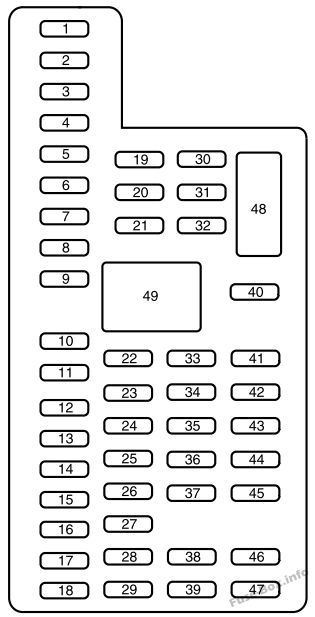

Schaltplan Sicherungskasten Instrumententafel: Lincoln MKS (2013, 2014)

Belegung der Sicherungen im Fahrgastraum (2013, 2014)

# Amperebewertung Geschützte Komponenten
1 30A Smart Window-Motoren vorne links und hinten rechts right
2 15A Fahrersitzschalter
3 30A Fensterhebermotor vorne rechts
4 10 A Bedarfslampen Batteriesparrelais
5 20A Audioverstärker, aktives Geräuschkontrollmodul
6 5A Nicht verwendet (Ersatz)
7 7,5A Fahrersitzmodullogik, Türzonenmodul vorn links, Tastatur
8 10 A Nicht verwendet (Ersatz)
9 10 A SYNC®-Modul, elektronisches Abschlusspanel, Radiofrequenz-Transceiver-Modul
10 10 A Betriebszubehörrelais, Wischerrelais, Rain-Sense-Untersicherung
11 10 A Intelligente Zugriffsmodullogik, Heads-up-Display
12 15A Pfützenlampe, Hintergrundbeleuchtung LED, Innenbeleuchtung
13 15A Blinker rechts
14 15A Blinker links
fünfzehn 15A Bremsleuchte, Rückfahrleuchte
16 10 A Abblendlicht vorne rechts Right
17 10 A Abblendlicht vorn links
18 10 A Startknopf, Tastaturbeleuchtung, Bremsschaltsperre, Wake-up des Antriebsstrangsteuermoduls, Wegfahrsperren-Transceivermodul
19 20A Audioverstärker
20 20A Alle Motorrelais und -spulen, Fahrerschlossmotorrelais und -spulen
21 10 A Nicht verwendet (Ersatz)
22 20A Hupenrelais
23 15A Logik des Lenkradsteuermoduls, Kombiinstrument
24 15A Lenkradsteuermodul, Datalink
25 15A Heckdeckelfreigabe
26 5A Startschalter auf Knopfdruck
27 20A Leistung des intelligenten Zugangsmoduls
28 15A Nicht verwendet (Ersatz)
29 20A Funk, Global Positioning System Modul
30 15A Standlicht vorne
31 5A Nicht verwendet (Ersatz)
32 15A Smart Window-Motoren, Hauptfenster- und Spiegelschalter, Heckscheiben-Sonnenschutzmodul, Schlossschalterbeleuchtung
33 10 A Federungsmodul
34 10 A Modul für Einparkhilfe rückwärts, Modul für automatisches Fernlicht und Spurverlassen, Modul für beheizbare Fondsitze, Modul für Totwinkelüberwachung, Videokamera hinten
35 5A Motorisierter Feuchtigkeitssensor, Heads-up-Display
36 10 A Beheizte Lenkung wiieel
37 10 A Nicht verwendet (Ersatz)
38 10 A Schiebedachmodul und Schalter
39 15A Fernlicht
40 10 A Parkleuchten hinten
41 7,5A Insassenklassifizierungssensor, Rückhaltekontrollmodul
42 5A Nicht verwendet (Ersatz)
43 10 A Nicht verwendet (Ersatz)
44 10 A Nicht verwendet (Ersatz)
45 5A Nicht verwendet (Ersatz)
46 10 A Klimasteuermodul
47 15A Nebelscheinwerferrelais
48 30A Leistungsschalter Fensterheber Beifahrerseite, Fensterheber hinten
Motorraum

Schaltplan Motorhaubensicherung: Lincoln MKS (2013, 2014)

ad vertisements



Belegung der Sicherungen im Motorraum (2013, 2014)

# Amperebewertung Geschützte Komponenten
1 — Nicht benutzt
2 — Nicht benutzt
3 — Nicht benutzt
4 30A** Wischermotorrelais
5 50A** Pumpe des Antiblockiersystems
6 — Nicht benutzt
7 — Nicht benutzt
8 20A** Monddach, Power-Sonnenschutz
9 20A** Powerpoint in zweiter Reihe row
10 — Nicht benutzt
11 — Beheiztes Heckscheibenrelais
12 — Nicht benutzt
13 — Anlasserrelais
14 — Relais des linken Lüfters Nr. 2
fünfzehn — Kraftstoffpumpenrelais
16 — Nicht benutzt
17 — Nicht benutzt
18 40 A** Relais des vorderen Gebläsemotors
19 30A** Anlasserrelais
20 20A** Steckdose für Vorratsbehälter
21 20A** Sitzheizung hinten
22 — Nicht benutzt
23 30A** Elektrischer Fahrersitz, Memory-Modul
24 — Nicht benutzt
25 — Nicht benutzt
26 40 A** Beheiztes Heckscheibenrelais
27 20A** Feuerzeug
28 30A** Klimatisierte Sitze
29 40 A** Elektrolüfterrelais 1
30 40 A** Elektrolüfterrelais 2
31 25A** Elektrolüfterrelais 3
32 — Nicht benutzt
33 — Rechtes Kühlgebläserelais
34 — Gebläsemotorrelais
35 — Linkes Lüfterrelais Nr. 1
36 — Nicht benutzt
37 — Nicht benutzt
38 — Nicht benutzt
39 — Nicht benutzt
40 30A** Smart Window Motor vorn links
41 30A** Fensterhebermotor hinten links
42 30A** Elektrischer Beifahrersitz
43 20A** Ventile des Antiblockiersystems
44 — Nicht benutzt
45 5A* Regensensor
46 — Nicht benutzt
47 — Nicht benutzt
48 — Nicht benutzt
49 — Nicht benutzt
50 15A* Beheizte Spiegel
51 — Nicht benutzt
52 — Nicht benutzt
53 — Nicht benutzt
54 — Nicht benutzt
55 — Wischerrelais
56 — Nicht benutzt
57 20A* Scheinwerfer mit Hochdruckentladung links
58 10 A* Lichtmaschine A-Linie
59 10 A* Bremse Ein/Aus-Schalter
60 — Nicht benutzt
61 — Nicht benutzt
62 10 A* Klimakupplungsrelais
63 — Nicht benutzt
64 — Nicht benutzt
65 30A* Kraftstoffpumpenrelais, Einspritzdüsen
66 — Relais des Antriebsstrangsteuermoduls
67 20A* Lambdasondenheizung, Luftmassenmesser, Magnetventil für variable Nockenwellenverstellung, Magnetventil für Kanisterentlüftung, Magnetventil für Kanisterspülung
68 20A* Zündspulen
69 20A* Fahrzeugleistung Nr. 1 (Antriebsstrangsteuermodul)
70 15A* A/C-Kupplung, Lüftersteuerrelaisspulen (1-3), variabler Klimakompressor, Zusatzgetriebe-Aufwärmphase, Turbolader-Wastegate-Steuerung, elektronisches Kompressor-Bypass-Ventil, Allradantriebsmodul, Kurbelgehäuseentlüftung
71 — Nicht benutzt
72 — Nicht benutzt
73 — Nicht benutzt
74 — Nicht benutzt
75 — Nicht benutzt
76 — Nicht benutzt
77 — Nicht benutzt
78 20A* Rechter Scheinwerfer mit Hochdruckentladung
79 5A* Adaptives Tempomatmodul
80 — Nicht benutzt
81 — Nicht benutzt
82 — Nicht benutzt
83 — Nicht benutzt
84 — Nicht benutzt
85 — Nicht benutzt
86 7,5A* Antriebsstrang-Steuermodul Keep-Alive-Leistung und -Relais, Kanister-Entlüftungsmagnetventil
87 5A* Lauf/Start-Relais
88 — Lauf/Start-Relais
89 5A* Relaisspule Frontgebläse, elektrische Servolenkung
90 10 A* Antriebsstrangsteuermodul laufen/starten
91 10 A* Adaptives Tempomatmodul
92 10 A* Modul Antiblockiersystem, Modul adaptives Scheinwerfermodul
93 5A* Relais Heckscheibenheizung
94 30A** Fahrgastraum-Sicherungstafel laufen/starten
95 — Nicht benutzt
96 — Nicht benutzt
97 — Nicht benutzt
98 — Klimakupplungsrelais
*Mini-Sicherungen;
**Patronensicherungen



2015

ad vertisements

Passagierabteil

Schaltplan Sicherungskasten Instrumententafel: Lincoln MKS (2015)

Belegung der Sicherungen im Fahrgastraum (2015)

# Amperebewertung Geschützte Komponenten
1 30A Smart Window-Motoren vorne links und hinten rechts.
2 15A Fahrersitzschalter.
3 30A Smarter Fensterhebermotor vorne rechts.
4 10 A Stromsparrelais für Bedarfslampen.
5 20A Audioverstärker Aktives Geräuschkontrollmodul.
6 5A Nicht verwendet (Ersatz).
7 7,5 A Logik des Fahrersitzmoduls. Zonenmodul Tür vorn links. Tastenfeld.
8 10 A Nicht verwendet (Ersatz).
9 10 A SYNC-Modul. Elektronisches Finish-Panel. Funkfrequenz-Transceiver-Modul.
10 10 A Zubehörrelais ausführen. Wischerrelais. Regen-Sinn-Subsicherung.
11 10 A Intelligente Zugangsmodullogik. Heads Up-Anzeige.
12 15A Pfützenlampe.
Hintergrundbeleuchtung LED. Innenbeleuchtung.
13 15A Blinker rechts.
14 15A Blinker links.
fünfzehn 15A Stopplampe. Sicherungslampe.
16 10 A Abblendlicht vorne rechts.
17 10 A Abblendlicht vorne links.
18 10 A Start Knopf. Tastaturbeleuchtung. Brems-Schaltsperre. Wake-up des Antriebsstrangsteuermoduls. Wegfahrsperren-Transceiver-Modul.
19 20A Audioverstärker.
20 20A Alle Motorrelais und Spule verriegeln. Fahrerschloss Motorrelais und Spule.
21 10 A Nicht verwendet (Ersatz).
22 20A Horn Relais.
23 15A Logik des Lenkradsteuermoduls Kombiinstrument.
24 15A Lenkradsteuermodul.
24 Datenverbindung.
25 15A Heckdeckelfreigabe.
26 5A Zündschalter auf Knopfdruck.
27 20A Intelligente Zugangsmodulleistung.
28 15A Nicht verwendet (Ersatz).
29 20A Radio. Modul Global Positioning System
30 15A Parkleuchten vorn.
31 5A Nicht verwendet (Ersatz).
32 15A Intelligente Fenstermotoren. Hauptfenster und Spiegelschalter. Sonnenschutzmodul Heckscheibe. Beleuchtung des Schlossschalters.
33 10 A Aufhängungsmodul.
34 10 A Einparkhilfemodul rückwärts. Automatisches Fernlicht- und Spurhaltemodul. Sitzheizungsmodul hinten. Modul zur Überwachung des toten Winkels. Videokamera hinten.
35 5A Motorisierter Feuchtigkeitssensor. Heads Up-Anzeige.
36 10 A Beheiztes Lenkrad.
37 10 A Nicht verwendet (Ersatz).
38 10 A Schiebedachmodul und Schalter.
39 15A Fernlicht.
40 10 A Parkleuchten hinten.
41 7,5 A Insassenklassifizierungssensor. Rückhaltesteuermodul.
42 5A Nicht verwendet (Ersatz).
43 10 A Nicht verwendet (Ersatz).
44 10 A Nicht verwendet (Ersatz).
45 5A Nicht verwendet (Ersatz).
46 10 A Klimasteuermodul.
47 15A Nebelscheinwerferrelais.
48 30A Schutzschalter Fensterheber Beifahrerseite. Elektrische Fensterheber hinten.
Motorraum

Schaltplan des Motorraumsicherungskastens: Lincoln MKS (2015)

ad vertisements



Belegung der Sicherungen im Motorraum (2015)

# Amperebewertung Geschützte Komponenten
1 – Nicht benutzt.
2 – Nicht benutzt.
3 – Nicht benutzt.
4 30A Wischermotorrelais.
5 50A Pumpe des Antiblockiersystems.
6 – Nicht benutzt.
7 – Nicht benutzt.
8 20A Schiebedach, Power-Sonnenschutz.
9 20A Steckdose in zweiter Reihe.
10 – Nicht benutzt.
11 – Beheiztes Heckscheibenrelais.
12 – Nicht benutzt.
13 – Relais für Anlasser.
14 – Relais Nummer 2 des linken Kühlgebläses.
fünfzehn – Kraftstoffpumpenrelais.
16 – Nicht benutzt.
17 – Nicht benutzt.
18 40A Relais des vorderen Gebläsemotors.
19 30A Anlasserrelais.
20 20A Steckdose für Vorratsbehälter.
21 20A Sitzheizungsmodul hinten.
22 – Relais Sitze Massagesteuerung.
23 30A Fahrersitz elektrisch.
23 Speichermodul.
24 – Nicht benutzt.
25 – Nicht benutzt.
26 40A Beheiztes Heckscheibenrelais.
27 20A Feuerzeug.
28 30A Klimatisierte Sitze.
29 40A Elektrolüfterrelais 1.
30 40A Elektrolüfterrelais 2.
31 25 A Elektrolüfterrelais 3.
32 – Nicht benutzt.
33 – Lüfterrelais rechts.
34 – Relais des Gebläsemotors.
35 – Linker Kühlerlüfter Nummer 1 Relais.
35 – Nicht benutzt.
37 – Nicht benutzt.
38 – Nicht benutzt.
39 – Nicht benutzt.
40 30A Smart Window Motor vorn links.
41 30A Smarter Fensterhebermotor hinten links.
42 30A Elektrischer Beifahrersitz.
43 20A Ventile des Antiblockiersystems.
44 – Nicht benutzt.
45 5A Regensensor.
46 – Nicht benutzt.
47 – Nicht benutzt.
48 – Nicht benutzt.
49 – Nicht benutzt.
50 15 A Beheizte Spiegel.
51 – Nicht benutzt.
52 – Nicht benutzt.
53 – Nicht benutzt.
54 – Nicht benutzt.
55 – Wischerrelais.
56 – Nicht benutzt.
57 20A Linker Scheinwerfer mit Hochdruckentladung.
58 10 A A-Linie Lichtmaschine.
59 10 A Ein-/Ausschalter der Bremse.
60 – Nicht benutzt.
61 – Nicht benutzt.
62 – Kupplungsrelais der Klimaanlage.
63 – Nicht benutzt.
64 15A Sitze mit Massagefunktion.
65 30A Kraftstoffpumpenrelais. Einspritzdüsen.
66 – Relais des Antriebsstrangsteuermoduls.
67 20A Heizung des Sauerstoffsensors.
67 Luftmassenmesser.
67 Magnetventil für variable Nockenwellenverstellung.
67 Kanisterentlüftungsmagnet.
67 Kanisterspül-Magnetventil.
68 20A Zündspulen.
69 20A Fahrzeugleistung 1 (Antriebsstrang-Steuermodul).
70 15A A/C-Kupplung.
70 Relaisspulen 1-3).
70 Variabler Klimakompressor.
70 Aufwärmen des Hilfsgetriebes.
70 Turbolader Wastegate-Steuerung.
70 Elektronisches Kompressor-Bypassventil.
70 Allradantriebsmodul.
70 Positive Kurbelgehäuseentlüftungsheizung.
71 – Nicht benutzt.
72 – Nicht benutzt.
73 – Nicht benutzt.
74 – Nicht benutzt.
75 – Nicht benutzt.
76 – Nicht benutzt.
77 – Nicht benutzt.
78 20A Rechter Scheinwerfer mit Hochdruckentladung.
79 5A Adaptives Tempomatmodul
80 – Nicht benutzt.
81 – Nicht benutzt.
82 – Nicht benutzt.
83 – Nicht benutzt.
84 – Nicht benutzt.
85 – Nicht benutzt.
86 7,5 A Antriebsstrangsteuermodul.
86 Halten Sie Strom und Relais am Leben.
86 Kanisterentlüftungsmagnet.
87 5A Relais laufen/starten.
88 – Relais laufen/starten.
89 5A Spule des vorderen Gebläserelais.
89 Elektrisches Servolenkungsmodul.
90 10 A Laufen/Starten des Antriebsstrangsteuermoduls.
91 10 A Adaptives Tempomat-Modul.
92 10 A Modul Antiblockiersystem.
92 Adaptives Scheinwerfermodul.
93 5A Relais Heckscheibenheizung.
94 30A Fahrgastraum-Sicherungstafel laufen/starten.
95 – Nicht benutzt.
96 – Nicht benutzt.
97 – Nicht benutzt.
98 – Nicht benutzt.



2016

ad vertisements

Passagierabteil

Schaltplan Sicherungskasten Instrumententafel: Lincoln MKS (2016)

Belegung der Sicherungen im Fahrgastraum (2016)

# Amperebewertung Geschützte Komponenten
1 30A Smart Window-Motoren vorne links und hinten rechts.
2 15A Fahrersitzschalter.
3 30A Smarter Fensterhebermotor vorne rechts.
4 10 A Stromsparrelais für Bedarfslampen.
5 20A Audioverstärker Aktives Geräuschkontrollmodul.
6 5A Nicht verwendet (Ersatz).
7 7,5 A Logik des Fahrersitzmoduls. Zonenmodul Tür vorn links. Tastenfeld.
8 10 A Nicht verwendet (Ersatz).
9 10 A SYNC-Modul. Elektronisches Finish-Panel. Funkfrequenz-Transceiver-Modul.
10 10 A Zubehörrelais ausführen. Wischerrelais. Regen-Sinn-Subsicherung.
11 10 A Intelligente Zugangsmodullogik. Heads Up-Anzeige.
12 15A Pfützenlampe.
Hintergrundbeleuchtung LED. Innenbeleuchtung.
13 15A Blinker rechts.
14 15A Blinker links.
fünfzehn 15A Stopplampe. Sicherungslampe.
16 10 A Abblendlicht vorne rechts.
17 10 A Abblendlicht vorne links.
18 10 A Start Knopf. Tastaturbeleuchtung. Brems-Schaltsperre. Wake-up des Antriebsstrangsteuermoduls. Wegfahrsperren-Transceiver-Modul.
19 20A Audioverstärker.
20 20A Alle Motorrelais und Spule verriegeln. Fahrerschloss Motorrelais und Spule.
21 10 A Nicht verwendet (Ersatz).
22 20A Horn Relais.
23 15A Logik des Lenkradsteuermoduls Kombiinstrument.
24 15A Lenkradsteuermodul.
25 15A Heckdeckelfreigabe.
26 5A Zündschalter auf Knopfdruck.
27 20A Intelligente Zugangsmodulleistung.
28 15A Nicht verwendet (Ersatz).
29 20A Radio. Modul Global Positioning System
30 15A Parkleuchten vorn.
31 5A Nicht verwendet (Ersatz).
32 15A Intelligente Fenstermotoren. Hauptfenster und Spiegelschalter. Sonnenschutzmodul Heckscheibe. Beleuchtung des Schlossschalters.
33 10 A Aufhängungsmodul.
34 10 A Einparkhilfemodul rückwärts. Automatisches Fernlicht- und Spurhaltemodul. Sitzheizungsmodul hinten. Modul zur Überwachung des toten Winkels. Videokamera hinten.
35 5A Motorisierter Feuchtigkeitssensor. Heads Up-Anzeige.
36 10 A Beheiztes Lenkrad.
37 10 A Nicht verwendet (Ersatz).
38 10 A Schiebedachmodul und Schalter.
39 15A Fernlicht.
40 10 A Parkleuchten hinten.
41 7,5 A Insassenklassifizierungssensor. Rückhaltesteuermodul.
42 5A Nicht verwendet (Ersatz).
43 10 A Nicht verwendet (Ersatz).
44 10 A Nicht verwendet (Ersatz).
45 5A Nicht verwendet (Ersatz).
46 10 A Klimasteuermodul.
47 15A Nebelscheinwerferrelais.
48 30A Schutzschalter Fensterheber Beifahrerseite. Elektrische Fensterheber hinten.
Motorraum

Sicherungskasten-Diagramm unter der Motorhaube: Lincoln MKS (2016)

ad vertisements



Belegung der Sicherungen im Motorraum (2016)

# Amperebewertung Geschützte Komponenten
1 – Nicht benutzt.
2 – Nicht benutzt.
3 – Nicht benutzt.
4 30A Wischermotorrelais.
5 50A Pumpe des Antiblockiersystems.
6 – Nicht benutzt.
7 – Nicht benutzt.
8 20A Monddach. Sonnenschirm mit Strom.
9 20A Steckdose in zweiter Reihe.
10 – Nicht benutzt.
11 – Beheiztes Heckscheibenrelais.
12 – Nicht benutzt.
13 – Relais für Anlasser.
14 – Relais Nummer 2 des linken Kühlgebläses.
fünfzehn – Kraftstoffpumpenrelais.
16 – Nicht benutzt.
17 – Nicht benutzt.
18 40A Relais des vorderen Gebläsemotors.
19 30A Anlasserrelais.
20 20A Steckdose für Vorratsbehälter.
21 20A Sitzheizungsmodul hinten.
22 – Nicht benutzt.
23 30A Fahrersitz elektrisch.
23 Speichermodul.
24 – Nicht benutzt.
25 – Nicht benutzt.
26 40A Beheiztes Heckscheibenrelais.
27 20A Feuerzeug.
28 30A Klimatisierte Sitze.
29 40A Elektrolüfterrelais 1.
30 40A Elektrolüfterrelais 2.
31 25A Elektrolüfterrelais 3.
32 Relais Sitzrelais der Massagesteuerung.
33 – Lüfterrelais rechts.
34 – Relais des Gebläsemotors.
35 – Linker Kühlerlüfter Nummer 1 Relais.
36 – Nicht benutzt.
37 – Nicht benutzt.
38 – Nicht benutzt.
39 – Nicht benutzt.
40 30A Smart Window Motor vorn links.
41 30A Smarter Fensterhebermotor hinten links.
42 30A Elektrischer Beifahrersitz.
43 20A Ventile des Antiblockiersystems.
44 – Nicht benutzt.
45 5A Regensensor.
46 – Nicht benutzt.
47 – Nicht benutzt.
48 – Nicht benutzt.
49 – Nicht benutzt.
50 15A Beheizte Spiegel.
51 – Nicht benutzt.
52 – Nicht benutzt.
53 – Nicht benutzt.
54 – Nicht benutzt.
55 – Wischerrelais.
56 – Nicht benutzt.
57 20A Linker Scheinwerfer mit Hochdruckentladung.
58 10 A A-Linie Lichtmaschine.
59 10 A Ein-/Ausschalter der Bremse.
60 – Nicht benutzt.
61 – Nicht benutzt.
62 10 A A/C-Kupplung.
63 – Nicht benutzt.
64 15 A Sitze mit Massagefunktion.
65 30A Kraftstoffpumpenrelais. Einspritzdüsen.
66 – Relais des Antriebsstrangsteuermoduls.
67 20A Heizung des Sauerstoffsensors.
67 Luftmassenmesser.
67 Magnetventil für variable Nockenwellenverstellung.
67 Kanisterentlüftungsmagnet.
67 Kanisterspül-Magnetventil.
68 20A Zündspulen.
69 20A Fahrzeugleistung 1 (Antriebsstrang-Steuermodul).
70 15 A A/C-Kupplung.
70 Relaisspulen 1-3 der Lüftersteuerung.
70 Variabler Klimakompressor.
70 Aufwärmen des Hilfsgetriebes.
70 Turbolader Wastegate-Steuerung.
70 Elektronisches Kompressor-Bypassventil.
70 Allradantriebsmodul.
70 Positive Kurbelgehäuseentlüftungsheizung.
71 – Nicht benutzt.
72 – Nicht benutzt.
73 – Nicht benutzt.
74 – Nicht benutzt.
75 – Nicht benutzt.
76 – Nicht benutzt.
77 – Nicht benutzt.
78 20A Rechter Scheinwerfer mit Hochdruckentladung.
79 – Nicht benutzt.
80 – Nicht benutzt.
81 – Nicht benutzt.
82 – Nicht benutzt.
83 – Nicht benutzt.
84 – Nicht benutzt.
85 – Nicht benutzt.
86 7,5 A Antriebsstrangsteuermodul.
86 Halten Sie Strom und Relais am Leben.
86 Kanisterentlüftungsmagnet.
87 5A Relais laufen/starten.
88 – Relais laufen/starten.
89 5A Spule des vorderen Gebläserelais.
89 Elektrisches Servolenkungsmodul.
90 10 A Laufen/Starten des Antriebsstrangsteuermoduls.
91 10 A Adaptives Tempomat-Modul.
92 10 A Modul Antiblockiersystem.
92 Adaptives Scheinwerfermodul.
93 5A Relais Heckscheibenheizung.
94 30A Fahrgastraum-Sicherungstafel laufen/starten.
95 – Nicht benutzt.
96 – Nicht benutzt.
97 – Nicht benutzt.
98 – Kupplungsrelais der Klimaanlage.

Rate article
Add a comment

© 2024 Sicherungskasten diagramme
