In diesem Artikel betrachten wir die erste Generation Lincoln MKX vor einem Facelift, von 2007 bis 2010 produzierte Hier finden Sie Sicherungskasten Diagramme von finden Lincoln MKX 2007, 2008, 2009 und 2010 , Informationen über die Lage der Sicherungsplatten im Innern das Auto und lernen Sie die Belegung jeder Sicherung (Sicherungsanordnung) und jedes Relais kennen.
Sicherungsanordnung Lincoln MKX 2007-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen #17, #64, #65 und #66 im Motorraum-Sicherungskasten.

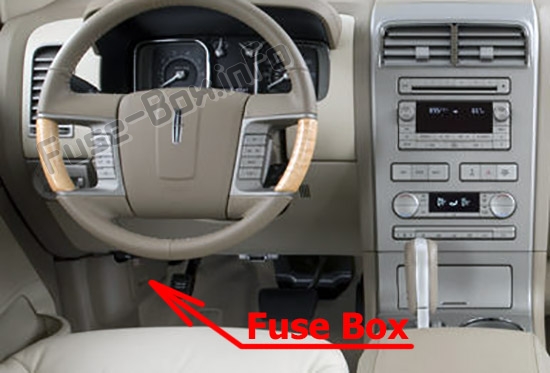

Lage des Sicherungskastens
Passagierabteil
Die Sicherungstafel befindet sich hinter einer Verkleidung auf der linken Seite des Fahrerfußraums in der Nähe der Feststellbremse.
Um die Verkleidung zu entfernen, schieben Sie den Entriegelungshebel nach rechts und ziehen Sie dann die Verkleidung heraus.
Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Laschen auf beiden Seiten der Abdeckung ein und ziehen Sie die Abdeckung dann ab.
Um die Abdeckung des Sicherungskastens wieder anzubringen, setzen Sie den oberen Teil der Abdeckung auf den Sicherungskasten und drücken Sie dann auf den unteren Teil der Abdeckung, bis er einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie fest sitzt.
Um die Verkleidung wieder anzubringen, richten Sie die Laschen an der Unterseite der Verkleidung an den Nuten aus, drücken Sie die Verkleidung zu und schieben Sie den Entriegelungshebel nach links, um die Verkleidung zu sichern.
Motorraum
Der Stromverteiler befindet sich im Motorraum (links).
Sicherungskastendiagramme
ad vertisements
2007
Passagierabteil

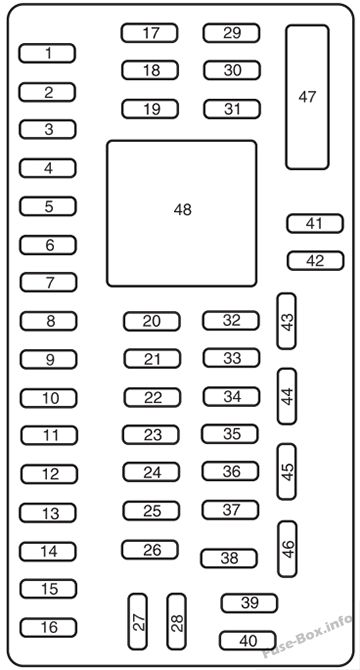

Belegung der Sicherungen im Fahrgastraum (2007)
| # | Amperebewertung | Beschreibung der Sicherungstafel im Fahrgastraum |
|---|---|---|
| 1 | 30A | Smart Window Fahrer vorn |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | Family Entertainment System (FES)/Rücksitzsteuerung |
| 4 | 30A | Smart Window vorn beifahrer |
| 5 | 10 A | Tastaturbeleuchtung, 2. Sitzreihe, Reifendruckkontrollsystem (TPMS), Brake Shift Interlock (BSI) |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Cargo-Lampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5A | Elektrischer Spiegelschalter, elektrisch verstellbarer Sitzspeicher Fahrerseite, Fahrersitzmodul – Keep Alive Power (KA) |
| 13 | 7,5A | Nicht benutzt |
| 14 | 10 A | Elektrisches Heckklappenmodul |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Motorzuführungen der Motorverriegelung, Heckklappenentriegelung, Monddach |
| 18 | 20A | THX-System |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Datenverbindung |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfsleuchten/Innenleuchten |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Overdrive-Abbruchschalter |
| 31 | 10 A | Kompass, automatisch abblendender Rückspiegel |
| 32 | 10 A | Nicht verwendet (Ersatz) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Lenkwinkelsensor |
| 35 | 10 A | Parkassistent hinten, AWD, Sitzheizung |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | THX-System |
| 39 | 20A | Radio |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Verzögerte Zubehörfunktion für Radio- und Schlossschalterbeleuchtung |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Kunden-Accessoiy-Feed |
| 45 | 5A | Frontwischerlogik, Klimatisierungsrelaisspeisung |
| 46 | 7,5A | Insassenklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2007)
| # | Amperebewertung | Beschreibung des Stromverteilerkastens |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40A** | Kühlgebläse (Fahrzeuge mit Anhängerkupplung) |
| 5 | 60A** | Kühlgebläse (Fahrzeuge ohne Anhängerkupplung) |
| 6 | 40A** | Kühlgebläse (nur Anhängerzug) |
| 7 | 30A** | Sitzheizung hinten |
| 8 | 10 A* | Generator |
| 9 | 20 A* | Standleuchten für Anhängerschlepper |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | 40A** | ABS-Pumpenmotor |
| 16 | 30A** | Sitzheizung vorn |
| 17 | 20A** | Zigarettenanzünder/Steckdose |
| 18 | 30A** | Panorama Monddach |
| 19 | — | Kraftstoffpumpendiode |
| 20 | — | PCM-Relais |
| 21 | 7,5 A* | PCM – Macht am Leben erhalten (KA) |
| 22 | — | Anhängerkupplung links Brems-/Blinklichtrelais |
| 23 | — | Nicht benutzt |
| 24 | 15 A* | Anhängerkupplung linke Brems-/Blinkleuchte |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A* | Rücksitzentriegelung |
| 28 | 15 A* | Beheizter Spiegel |
| 29 | — | Beheiztes Spiegelrelais |
| 30 | 15 A* | VPWR 1 – PCM |
| 31 | 10 A* | VPWR 3 – PCM |
| 32 | 10 A* | VPWR 2 – PCM |
| 33 | 15 A* | VPWR 4 – PCM |
| 34 | — | Nicht benutzt |
| 35 | 10 A* | Klimaanlage Kupplung |
| 36 | — | Nicht benutzt |
| 37 | — | Klimakupplungsrelais |
| 38 | — | Relais Heckscheibenheizung |
| 39 | 40A** | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30A** | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A* | Rückfahrleuchten |
| 45 | — | Nicht benutzt |
| 46 | 15 A* | Anhängerkupplung rechts Brems-/Blinker |
| 47 | — | Anhängerkupplung rechts Brems-/Blinklichtrelais |
| 48 | — | Run/Start-Relais |
| 49 | 10 A* | PCM-ISPR |
| 50 | 10 A* | ABS-Lauf/Start |
| 51 | 5A* | Adaptive Beleuchtung |
| 52 | 5A* | Spule des Kraftstoffpumpenrelais |
| 53 | 30A** | SPDJB-Lauf/Start |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | Diode der Klimaanlagenkupplung |
| 57 | 40A** | ABS-Ventile |
| 58 | 30A** | Scheibenwischer |
| 59 | 30A** | Elektrische Heckklappe |
| 60 | 30A** | Elektrischer Fahrersitz |
| 61 | 30A** | Elektrischer Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40A** | Gebläsemotor |
| 64 | 20A** | Zigarettenanzünder/Steckdose |
| 65 | 20A** | Zigarettenanzünder/Steckdose |
| 66 | 20A** | Zigarettenanzünder/Steckdose |
| 67 | — | Nicht benutzt |
| 68 | 15 A* | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A* | Bremsleuchten |
| 72 | — | Nicht benutzt |
| * Mini-Sicherungen ** Patronensicherungen |
2008
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2008)
| # | Amperebewertung | Beschreibung der Sicherungstafel im Fahrgastraum |
|---|---|---|
| 1 | 30A | Smart Window vorn beifahrer |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | Family Entertainment System (FES)/Rücksitzsteuerung, SYNC |
| 4 | 30A | Smart Window Fahrer vorn |
| 5 | 10 A | Tastaturbeleuchtung, 2. Sitzreihe, Reifendruckkontrollsystem (TPMS), Brake Shift Interlock (BSI) |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Cargo-Lampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5A | Elektrischer Spiegelschalter, elektrisch verstellbarer Sitzspeicher Fahrerseite, Fahrersitzmodul – Keep Alive Power (KA) |
| 13 | 5A | Nicht benutzt |
| 14 | 10 A | Elektrisches Heckklappenmodul |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Motorzuführungen der Motorverriegelung, Heckklappenentriegelung, Monddach |
| 18 | 20A | THX-System |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Datenverbindung |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfsleuchten/Innenleuchten |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Overdrive-Abbruchschalter |
| 31 | 10 A | Rückspiegel automatisch abblendend |
| 32 | 10 A | Nicht verwendet (Ersatz) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Lenkwinkelsensor |
| 35 | 10 A | Parkassistent hinten, AWD, Sitzheizung |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | THX-System |
| 39 | 20A | Radio |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Verzögerte Zubehörfunktion für Radio- und Schlossschalterbeleuchtung |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Kunden-Accessoiy-Feed |
| 45 | 5A | Frontwischerlogik, Klimatisierungsrelaisspeisung |
| 46 | 7,5A | Insassenklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2008)
| # | Amperebewertung | Beschreibung des Stromverteilerkastens |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40A** | Kühlgebläse (Fahrzeuge mit Anhängerkupplung) |
| 5 | 60A** | Kühlgebläse (Fahrzeuge ohne Anhängerkupplung) |
| 6 | 40A** | Kühlgebläse (nur Anhängerzug) |
| 7 | 30A** | Sitzheizung hinten |
| 8 | 10 A* | Generator |
| 9 | 20 A* | Standleuchten für Anhängerschlepper |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | 40A** | ABS-Pumpenmotor |
| 16 | 30A** | Sitzheizung vorn |
| 17 | 20A** | Zigarettenanzünder/Steckdose |
| 18 | 20A** | Panorama Monddach |
| 19 | — | Kraftstoffpumpendiode |
| 20 | — | PCM-Relais |
| 21 | 7,5 A* | PCM – Macht am Leben erhalten (KA) |
| 22 | — | Anhängerkupplung links Brems-/Blinklichtrelais |
| 23 | — | Nicht benutzt |
| 24 | 10 A* | Anhängerkupplung linke Brems-/Blinkleuchte |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A* | Rücksitzentriegelung |
| 28 | 15 A* | Beheizter Spiegel |
| 29 | — | Beheiztes Spiegelrelais |
| 30 | 15 A* | VPWR 1 – PCM |
| 31 | 10 A* | VPWR 3 – PCM |
| 32 | 10 A* | VPWR 2 – PCM |
| 33 | 15 A* | VPWR 4 – PCM |
| 34 | — | Nicht benutzt |
| 35 | 10 A* | Klimaanlage Kupplung |
| 36 | — | Nicht benutzt |
| 37 | — | Klimakupplungsrelais |
| 38 | — | Relais Heckscheibenheizung |
| 39 | 40A** | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30A** | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A* | Rückfahrleuchten |
| 45 | — | Nicht benutzt |
| 46 | 10 A* | Anhängerkupplung rechts Brems-/Blinker |
| 47 | — | Anhängerkupplung rechts Brems-/Blinklichtrelais |
| 48 | — | Run/Start-Relais |
| 49 | 10 A* | PCM-ISPR |
| 50 | 10 A* | ABS-Lauf/Start |
| 51 | 5A* | Adaptive Beleuchtung |
| 52 | 5A* | Spule des Kraftstoffpumpenrelais |
| 53 | 30A** | SPDJB-Lauf/Start |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | Diode der Klimaanlagenkupplung |
| 57 | 40A** | ABS-Ventile |
| 58 | 30A** | Scheibenwischer |
| 59 | 30A** | Elektrische Heckklappe |
| 60 | 30A** | Elektrischer Fahrersitz |
| 61 | 30A** | Elektrischer Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40A** | Gebläsemotor |
| 64 | 20A** | Zigarettenanzünder/Steckdose |
| 65 | 20A** | Zigarettenanzünder/Steckdose |
| 66 | 20A** | Zigarettenanzünder/Steckdose |
| 67 | — | Nicht benutzt |
| 68 | 15 A* | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A* | Bremsleuchten |
| 72 | — | Nicht benutzt |
| * Mini-Sicherungen ** Patronensicherungen |
2009
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2009)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Smart Window vorn beifahrer |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 15A | SYNCHRONISIEREN |
| 4 | 30A | Smart Window Fahrer vorn |
| 5 | 10 A | Tastaturbeleuchtung, 2. Sitzreihe, Reifendruckkontrollsystem (TPMS), Brake Shift Interlock (BSI), Smart Junction Box (SJB) |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Cargo-Lampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen, Umgebungsbeleuchtung |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5A | Elektrischer Spiegelschalter, elektrisch verstellbarer Sitzspeicher Fahrerseite, Fahrersitzmodul – Keep Alive Power (KA) |
| 13 | 5A | Satellitenradio, DSP |
| 14 | 10 A | Elektrisches Heckklappenmodul |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Powerlock-Motorzuführungen, Heckklappenentriegelung, Express-Up/Down-Frontscheiben |
| 18 | 20A | THX-System, Sitzheizung |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Datenverbindung |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfslampen |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Overdrive-Abbruchschalter |
| 31 | 10 A | Rückspiegel automatisch abblendend |
| 32 | 10 A | Nicht verwendet (Ersatz) |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Lenkwinkelsensor |
| 35 | 10 A | Parkassistent hinten, AWD, Sitzheizung |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | THX-System |
| 39 | 20A | Radio |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Verzögerte Zubehörfunktion für Radio- und Schlossschalterbeleuchtung, Ambientebeleuchtung |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Kunden-Accessoiy-Feed |
| 45 | 5A | Frontwischerlogik, Klimatisierungsrelaisspeisung |
| 46 | 7,5A | Insassenklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2009)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40A** | Kühlgebläse (Fahrzeuge mit Anhängerkupplung) |
| 5 | 60A** | Kühlgebläse (Fahrzeuge ohne Anhängerkupplung) |
| 6 | 40A** | Kühlgebläse (nur Anhängerzug) |
| 7 | 30A** | Sitzheizung hinten |
| 8 | 10 A* | Generator |
| 9 | 20A* | Standleuchten für Anhängerschlepper |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | 40A** | ABS-Pumpenmotor |
| 16 | 30A** | Sitzheizung vorn |
| 17 | 20A** | Zigarettenanzünder/Steckdose |
| 18 | 20A** | Panorama-Monddach |
| 19 | — | Kraftstoffpumpendiode |
| 20 | — | PCM-Relais |
| 21 | 7,5A* | PCM – Macht am Leben erhalten (KA) |
| 22 | — | Anhängerkupplung links Brems-/Blinklichtrelais |
| 23 | — | One-Touch-Startdiode |
| 24 | 10 A* | Anhängerkupplung linke Brems-/Blinkleuchte |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A* | Rücksitzentriegelung |
| 28 | 15 A* | Beheizter Spiegel |
| 29 | — | Beheiztes Spiegelrelais |
| 30 | 15 A* | VPWR 1 – PCM |
| 31 | 10 A* | VPWR 3 – PCM |
| 32 | 10 A* | VPWR 2 – PCM |
| 33 | 15 A* | VPWR 4 – PCM |
| 34 | — | Nicht benutzt |
| 35 | 10 A* | Klimaanlage Kupplung |
| 36 | — | Nicht benutzt |
| 37 | — | Klimakupplungsrelais |
| 38 | — | Relais Heckscheibenheizung |
| 39 | 40A** | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30A** | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A* | Rückfahrleuchten |
| 45 | — | Nicht benutzt |
| 46 | 10 A* | Anhängerkupplung rechts Brems-/Blinker |
| 47 | — | Anhängerkupplung rechts Brems-/Blinklichtrelais |
| 48 | — | Run/Start-Relais |
| 49 | 10 A* | PCM-ISPR |
| 50 | 10 A* | ABS-Lauf/Start |
| 51 | 5A* | Adaptive Beleuchtung |
| 52 | 5A* | Spule des Kraftstoffpumpenrelais |
| 53 | 30A** | SPDJB-Lauf/Start |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | Diode der Klimaanlagenkupplung |
| 57 | 40A** | ABS-Ventile |
| 58 | 30A** | Scheibenwischer |
| 59 | 30A** | Elektrische Heckklappe |
| 60 | 30A** | Elektrischer Fahrersitz |
| 61 | 30A** | Elektrischer Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40A** | Gebläsemotor |
| 64 | 20A** | Zigarettenanzünder/Steckdose |
| 65 | 20A** | Zigarettenanzünder/Steckdose |
| 66 | 20A** | Zigarettenanzünder/Steckdose |
| 67 | — | Nicht benutzt |
| 68 | 15 A* | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A* | Bremsleuchten |
| 72 | — | Nicht benutzt |
| * Mini-Sicherungen ** Patronensicherungen |
2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2010)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | Smart Window vorn beifahrer |
| 2 | 15A | Hochmontierte Bremsleuchte (Bremse an/aus) |
| 3 | 15A | SYNC®-Modul |
| 4 | 30A | Smart Window Fahrer vorn |
| 5 | 10 A | Tastaturbeleuchtung, 2. Sitzreihe |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendscheinwerfer (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Cargo-Lampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Allradantrieb (AWD) |
| 12 | 7,5A | Elektrischer Spiegelschalter, elektrisch verstellbarer Sitzspeicher Fahrerseite, Fahrersitzmodul – Strom am Leben |
| 13 | 5A | Satellitenradio |
| 14 | 10 A | Elektrische Heckklappe – halten Sie die Kraft am Leben |
| fünfzehn | 10 A | Klimatisierung, GPS-Modul |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Powerlock-Motorzuführungen, Heckklappenentriegelung, Express-Down-Frontscheiben |
| 18 | 20A | THX-System |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Datenverbindung |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfslampen |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Overdrive-Abbruch |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Rückhaltekontrollmodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Lenkwinkelsensor |
| 35 | 10 A | Parkassistent hinten, Gierratensensor, Sitzheizung |
| 36 | 5A | Passiver Anti-Diebstahl-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer/Verstärker |
| 39 | 20A | Radio |
| 40 | 20A | Nicht verwendet (Ersatz) |
| 41 | 15A | Rückspiegel automatisch abblendend |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Kunden-Accessoiy-Feed |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Insassenklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) Licht) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2010)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40A** | Kühlgebläse (Fahrzeuge mit Anhängerkupplung) |
| 5 | 60A** | Kühlgebläse (Fahrzeuge ohne Anhängerkupplung) |
| 6 | 40A** | Kühlgebläse (nur Anhängerzug) |
| 7 | 30A** | Sitzheizung hinten |
| 8 | 10 A* | Generator |
| 9 | 20A* | Standleuchten für Anhängerschlepper |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | 40A** | ABS-Pumpenmotor |
| 16 | 30A** | Sitzheizung vorn |
| 17 | 20A** | Zigarettenanzünder/Steckdose |
| 18 | 20A** | Panorama-Monddach |
| 19 | — | Kraftstoffpumpendiode |
| 20 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 21 | 7,5 A* | PCM – Macht lebendig halten |
| 22 | — | Anhängerkupplung links Brems-/Blinklichtrelais |
| 23 | — | Integrierte One-Touch-Startdiode |
| 24 | 10 A* | Anhängerkupplung linke Brems-/Blinkleuchte |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A* | Rücksitzentriegelung |
| 28 | 15 A* | Beheizter Spiegel |
| 29 | — | Beheiztes Spiegelrelais |
| 30 | 15 A* | Fahrzeugleistung 1 |
| 31 | 10 A* | Fahrzeugleistung 3 |
| 32 | 10 A* | Fahrzeugleistung 2 |
| 33 | 15 A* | Fahrzeugleistung 4 |
| 34 | — | Nicht benutzt |
| 35 | 10 A* | Klimaanlage Kupplung |
| 36 | — | Nicht benutzt |
| 37 | — | Klimakupplungsrelais |
| 38 | — | Relais Heckscheibenheizung |
| 39 | 40A** | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30A** | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A* | Rückfahrleuchten |
| 45 | — | Nicht benutzt |
| 46 | 10 A* | Anhängerkupplung rechts Brems-/Blinker |
| 47 | — | Anhängerkupplung rechts Brems-/Blinklichtrelais |
| 48 | — | Lauf/Start-Relais |
| 49 | 10 A* | PCM-ISPR |
| 50 | 10 A* | ABS Lauf/Start |
| 51 | 5A* | Adaptive Beleuchtung |
| 52 | 5A* | Diodenspeisung der Kraftstoffpumpe |
| 53 | 30A** | Fahrgastraum-Sicherungstafel laufen/starten |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | Diode der Klimaanlagenkupplung |
| 57 | 40A** | Ventile des Antiblockiersystems |
| 58 | 30A** | Scheibenwischer |
| 59 | 30A** | Elektrische Heckklappe |
| 60 | 30A** | Elektrischer Fahrersitz/Speichermodul |
| 61 | 30A** | Elektrischer Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40A** | Gebläsemotor |
| 64 | 20A** | Zigarettenanzünder/Steckdose |
| 65 | 20A** | Zigarettenanzünder/Steckdose |
| 66 | 20A** | Zigarettenanzünder/Steckdose |
| 67 | — | Nicht benutzt |
| 68 | 15 A* | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A* | Bremse Ein/Aus Schalter (Bremslichter) |
| 72 | — | Nicht benutzt |
| * Mini-Sicherungen ** Patronensicherungen |
