Hier finden Sie die Sicherungskasten-Belegung für den Lincoln MKZ der Baujahre 2013 bis 2016. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Lincoln MKZ 2013-2016
Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen Nr. 5 (Stromanschluss 3 – Rückseite der Konsole), Nr. 10 (Stromanschluss 1 – Fahrerseite) und Nr. 16 (Stromanschluss 2 – Konsole) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil

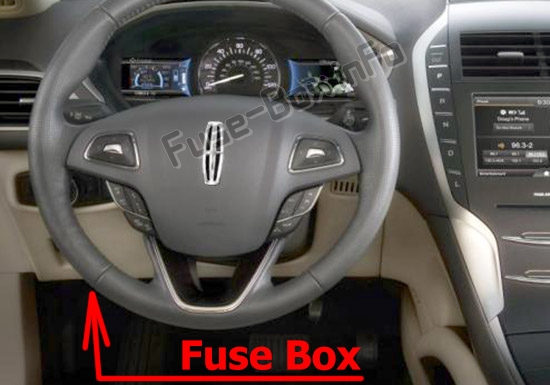

Die Sicherungstafel befindet sich unter der Instrumententafel links neben der Lenksäule.
Motorraum
Der Stromverteiler befindet sich im Motorraum (links).
Stromverteilerkasten – unten
An der Unterseite des Sicherungskastens befinden sich Sicherungen.
Um darauf zuzugreifen, gehen Sie wie folgt vor:
1. Lösen Sie die beiden Riegel an beiden Seiten des Sicherungskastens.
2. Heben Sie die innere Seite des Sicherungskastens aus der Halterung.
3. Verschieben Sie den Sicherungskasten zur Mitte des Motorraums.
4. Drehen Sie die Außenbordseite des Sicherungskastens, um auf die Unterseite zuzugreifen.
Sicherungsdiagramme
ad vertisements
2013
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2013)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 10 A | Beleuchtung (Umgebung, Handschuhfach, Waschtisch, Kuppel, Kofferraum) |
| 2 | 7,5 A | Memory-Sitze, Lendenwirbelsäule, elektrische Spiegel |
| 3 | 20A | Fahrertür entriegeln |
| 4 | 5A | Nicht verwendet (Ersatz) |
| 5 | 20A | Subwoofer-Verstärker, THX-Verstärker |
| 6 | 10 A | Nicht verwendet (Ersatz) |
| 7 | 10 A | Nicht verwendet (Ersatz) |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | Nicht verwendet (Ersatz) |
| 10 | 5A | Stromleitungslogik |
| 11 | 5A | Nicht verwendet (Ersatz) |
| 12 | 7,5 A | Klimatisierung, Gangschaltung |
| 13 | 7,5 A | Lenkradsäule, Cluster, Datalink-Logik |
| 14 | 10 A | Nicht verwendet (Ersatz) |
| fünfzehn | 10 A | Datalink-/Gateway-Modul |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 5A | Nicht verwendet (Ersatz) |
| 18 | 5A | Zündung, Druckknopf Stop/Start |
| 19 | 5A | Deaktivierungsanzeige Beifahrerairbag, Reichweite |
| 20 | 5A | Adaptive Scheinwerfer |
| 21 | 5A | Luftfeuchtigkeit und Temperatur im Auto, Klimasitze hinten |
| 22 | 5A | Insassenklassifizierungssensor |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichterlogik, Schiebedachlogik) |
| 24 | 30A | Zentralverriegelung/-entriegelung |
| 25 | 30A | Fahrertür (Fenster, Spiegel) |
| 26 | 30A | Beifahrertür (Fenster, Spiegel) |
| 27 | 30A | Monddach |
| 28 | 20 A | THX-Verstärker |
| 29 | 30A | Fahrertür hinten (Fenster) |
| 30 | 30A | Beifahrertür hinten (Fenster) |
| 31 | 15 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | GPS, Sprachsteuerung, Display, Adaptive Cruise Control, Radiofrequenzempfänger |
| 33 | 20 A | Radio, Aktive Geräuschunterdrückung |
| 34 | 30A | Run/Start Bus (Sicherung #19,20,21,22,35, 36,37, Leistungsschalter) |
| 35 | 5A | Rückhaltesteuermodul |
| 36 | 15A | Stufenlose Dämpfungsfederung, automatisch abblendender Rückspiegel |
| 37 | 15A | Allradrelais, Lenkradheizung |
| 38 | 30A | Heckscheibenrollo |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2013)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 25 A | Nicht verwendet (Ersatz) |
| 2 | – | Anlasserrelais |
| 3 | 15 A | Scheibenwischer |
| 4 | – | Gebläsemotorrelais |
| 5 | 20 A | Powerpoint 3 – Rückseite der Konsole |
| 6 | – | Nicht benutzt |
| 7 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 1 |
| 8 | 20 A | Antriebsstrangsteuermodul – Fahrzeugleistung 2 |
| 9 | – | Relais des Antriebsstrangsteuermoduls |
| 10 | 20 A | Power Point 1 – Fahrerfront |
| 11 | 15 A | Antriebsstrangsteuermodul – Fahrzeugleistung 4 |
| 12 | 15 A | Antriebsstrangsteuermodul – Fahrzeugstrom 3 |
| 13 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 5 |
| 14 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 6 |
| fünfzehn | – | Lauf/Start-Relais |
| 16 | 20 A | Powerpoint 2 – Konsole |
| 17 | – | Nicht benutzt |
| 18 | 10 A | Antriebsstrangsteuermodul – Macht am Leben halten |
| 19 | 10 A | Elektronische Servolenkung |
| 20 | 10 A | Beleuchtung starten/starten |
| 21 | 15A | Getriebesteuerung laufen/starten, Getriebeölpumpe starten/stoppen |
| 22 | 10 A | Kupplungsmagnet der Klimaanlage |
| 23 | 15A | Toter-Winkel-Informationssystem, Rückfahrkamera, adaptiver Tempomat, Heads-up-Display, Schalthebel |
| 24 | – | Nicht benutzt |
| 25 | 10 A | Antiblockiersystem |
| 26 | 10 A | Antriebsstrangsteuermodul |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | – | Nicht benutzt |
| 30 | – | Nicht benutzt |
| 31 | – | Nicht benutzt |
| 32 | – | Elektronisches Lüfterrelais Nr. 1 |
| 33 | – | Kupplungsrelais der Klimaanlage |
| 34 | – | Nicht benutzt |
| 35 | – | Nicht benutzt |
| 36 | – | Nicht benutzt |
| 37 | – | Nicht benutzt |
| 38 | – | Relais des elektronischen Lüfters Nr. 2 |
| 39 | – | Relais des elektronischen Lüfters Nr. 3 |
| 40 | – | Kraftstoffpumpenrelais |
| 41 | – | Hupenrelais |
| 42 | – | Nicht benutzt |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | 10 A | Generator |
| 47 | 10 A | Bremse Ein/Aus-Schalter |
| 48 | 20 A | Horn |
| 49 | 5A | Luftmassenmesser |
| 50 | – | Nicht benutzt |
| 51 | – | Nicht benutzt |
| 52 | – | Nicht benutzt |
| 53 | 10 A | Elektrische Sitze |
| 54 | – | Nicht benutzt |
| 55 | – | Nicht benutzt |

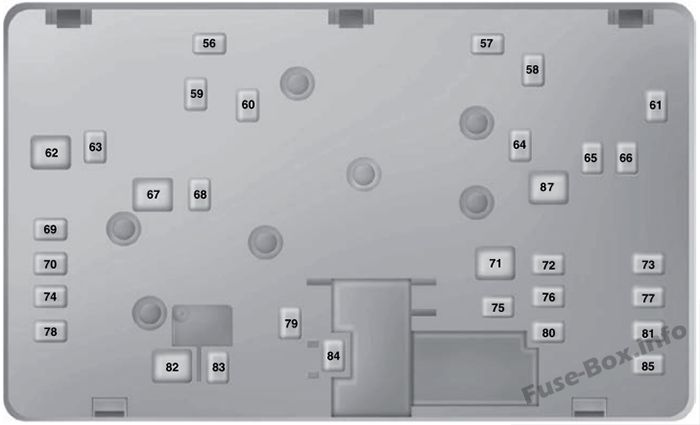

Motorraum (unten)
Zuordnung der Sicherungen in der Power Distribution Box – unten (2013)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 56 | 30A | Kraftstoffpumpenspeisung |
| 57 | – | Nicht benutzt |
| 58 | – | Nicht benutzt |
| 59 | 30A | 500W elektronischer Lüfter 3 |
| 60 | 30A | 500W elektronischer Lüfter 1 |
| 61 | – | Nicht benutzt |
| 62 | 50A | Karosseriesteuermodul 1 |
| 63 | 20 A | 500W elektronischer Lüfter 2 |
| 64 | – | Nicht benutzt |
| 65 | 20A | Sitzheizung vorne |
| 66 | – | Nicht benutzt |
| 67 | 50A | Karosseriesteuermodul 2 |
| 68 | 40A | Heizbare Heckscheibe |
| 69 | 30A | Ventile des Antiblockiersystems |
| 70 | 30A | Beifahrersitz |
| 71 | – | Nicht benutzt |
| 72 | 30A | Panoramadach #1 |
| 73 | 20A | Klimatisierte Sitze hinten |
| 74 | 30A | Sitzmodul Fahrer |
| 75 | – | Nicht benutzt |
| 76 | 20A | Getriebeölpumpe #2 Stopp/Start |
| 77 | 30A | Klimatisierte Sitze vorn |
| 78 | – | Nicht benutzt |
| 79 | 40A | Gebläsemotor |
| 80 | 30A | Stromleitung |
| 81 | 40A | Wandler |
| 82 | 60A | Pumpe des Antiblockiersystems |
| 83 | 25 A | Wischermotor #1 |
| 84 | 30A | Anlassermagnet |
| 85 | 30A | Panoramadach #2 |
2014
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2014)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 10 A | Beleuchtung (Umgebung, Handschuhfach, Waschtisch, Kuppel, Kofferraum) |
| 2 | 7,5 A | Memory-Sitze, Lendenwirbelsäule, elektrische Spiegel |
| 3 | 20 A | Fahrertür entriegeln |
| 4 | 5A | Nicht verwendet (Ersatz) |
| 5 | 20 A | Subwoofer-Verstärker, THX-Verstärker |
| 6 | 10 A | Nicht verwendet (Ersatz) |
| 7 | 10 A | Nicht verwendet (Ersatz) |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | Nicht verwendet (Ersatz) |
| 10 | 5A | Stromleitungslogik, Tastatur |
| 11 | 5A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Klimatisierung, Gangschaltung |
| 13 | 7,5A | Lenkradsäule, Cluster, Datalink-Logik |
| 14 | 10 A | Nicht verwendet (Ersatz) |
| fünfzehn | 10 A | Datalink-/Gateway-Modul |
| 16 | 15A | Stammfreigabe |
| 17 | 5A | Nicht verwendet (Ersatz) |
| 18 | 5A | Zündung, Druckknopf Stop/Start |
| 19 | 5A | Deaktivierungsanzeige Beifahrerairbag, Reichweite |
| 20 | 5A | Adaptive Scheinwerfer |
| 21 | 5A | Luftfeuchtigkeit und Temperatur im Auto, Klimasitze hinten |
| 22 | 5A | Insassenklassifizierungssensor |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichterlogik, Schiebedachlogik) |
| 24 | 30 A | Zentralverriegelung/-entriegelung |
| 25 | 30 A | Fahrertür (Fenster, Spiegel) |
| 26 | 30 A | Beifahrertür (Fenster, Spiegel) |
| 27 | 30 A | Monddach |
| 28 | 20A | THX-Verstärker |
| 29 | 30 A | Fahrertür hinten (Fenster) |
| 30 | 30 A | Beifahrertür hinten (Fenster) |
| 31 | 15 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | GPS, Sprachsteuerung, Display, Adaptive Cruise Control, Radiofrequenzempfänger |
| 33 | 20A | Radio, Aktive Geräuschunterdrückung |
| 34 | 30 A | Run/Start Bus (Sicherung #19,20,21,22,35, 36,37, Leistungsschalter) |
| 35 | 5A | Rückhaltesteuermodul |
| 36 | 15A | Stufenlose Dämpfungsfederung, automatisch abblendender Rückspiegel, Spurhaltesystem-Modul |
| 37 | 15A | Allradrelais, Lenkradheizung |
| 38 | 30A | Heckscheibenrollo |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2014)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 25A | Nicht verwendet (Ersatz) |
| 2 | – | Anlasserrelais |
| 3 | 15A | Scheibenwischer |
| 4 | – | Gebläsemotorrelais |
| 5 | 20A | Powerpoint 3 – Rückseite der Konsole |
| 6 | – | Nicht benutzt |
| 7 | 20A | Steuergerät Antriebsstrang – Fahrzeugleistung 1 |
| 8 | 20A | Antriebsstrangsteuermodul – Fahrzeugleistung 2 |
| 9 | – | Relais des Antriebsstrangsteuermoduls |
| 10 | 20A | Power Point 1 – Fahrerfront |
| 11 | 15 A | Antriebsstrangsteuermodul – Fahrzeugleistung 4 |
| 12 | 15 A | Antriebsstrangsteuermodul – Fahrzeugstrom 3 |
| 13 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 5 |
| 14 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 6 |
| fünfzehn | – | Lauf/Start-Relais |
| 16 | 20A | Powerpoint 2 – Konsole |
| 17 | – | Nicht benutzt |
| 18 | 10 A | Antriebsstrangsteuermodul – Macht am Leben halten |
| 19 | 10 A | Run/Start elektronische Servolenkung |
| 20 | 10 A | Beleuchtung starten/starten |
| 21 | 15A | Getriebesteuerung laufen/starten, Getriebeölpumpe starten/stoppen |
| 22 | 10 A | Kupplungsmagnet der Klimaanlage |
| 23 | 15A | Run/Start: Toter-Winkel-Informationssystem, Rückfahrkamera, adaptiver Tempomat, Heads-up-Display, Schalthebel |
| 24 | – | Nicht benutzt |
| 25 | 10 A | Antiblockiersystem starten/starten |
| 26 | 10 A | Antriebsstrangsteuermodul starten/starten |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | – | Nicht benutzt |
| 30 | – | Nicht benutzt |
| 31 | – | Nicht benutzt |
| 32 | – | Elektronisches Lüfterrelais Nr. 1 |
| 33 | – | Kupplungsrelais der Klimaanlage |
| 34 | – | Nicht benutzt |
| 35 | – | Nicht benutzt |
| 36 | – | Nicht benutzt |
| 37 | – | Nicht benutzt |
| 38 | – | Relais des elektronischen Lüfters Nr. 2 |
| 39 | – | Relais des elektronischen Lüfters Nr. 3 |
| 40 | – | Kraftstoffpumpenrelais |
| 41 | – | Hupenrelais |
| 42 | – | Nicht benutzt |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | 10 A | Generator |
| 47 | 10 A | Bremse Ein/Aus-Schalter |
| 48 | 20A | Horn |
| 49 | 5A | Luftmassenmesser |
| 50 | – | Nicht benutzt |
| 51 | – | Nicht benutzt |
| 52 | – | Nicht benutzt |
| 53 | 10 A | Elektrische Sitze |
| 54 | – | Nicht benutzt |
| 55 | – | Nicht benutzt |
ad vertisements
Motorraum (unten)
Zuordnung der Sicherungen in der Power Distribution Box – Unten (2014)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 56 | 30 A | Kraftstoffpumpenspeisung |
| 57 | – | Nicht benutzt |
| 58 | – | Nicht benutzt |
| 59 | 30 A | 500W elektronischer Lüfter 3 |
| 60 | 30 A | 500W elektronischer Lüfter 1 |
| 61 | – | Nicht benutzt |
| 62 | 50A | Karosseriesteuermodul 1 |
| 63 | 20A | 500W elektronischer Lüfter 2 |
| 64 | – | Nicht benutzt |
| 65 | 20 A | Sitzheizung vorne |
| 66 | – | Nicht benutzt |
| 67 | 50A | Karosseriesteuermodul 2 |
| 68 | 40A | Heizbare Heckscheibe |
| 69 | 30A | Ventile des Antiblockiersystems |
| 70 | 30A | Beifahrersitz |
| 71 | – | Nicht benutzt |
| 72 | 30A | Panoramadach #1 |
| 73 | 20 A | Klimatisierte Sitze hinten |
| 74 | 30A | Sitzmodul Fahrer |
| 75 | – | Nicht benutzt |
| 76 | 20 A | Getriebeölpumpe #2 Stopp/Start |
| 77 | 30A | Klimatisierte Sitze vorn |
| 78 | – | Nicht benutzt |
| 79 | 40A | Gebläsemotor |
| 80 | 30A | Stromleitung |
| 81 | 40A | Wandler |
| 82 | 60 A | Pumpe des Antiblockiersystems |
| 83 | 25A | Wischermotor #1 |
| 84 | 30 A | Anlassermagnet |
| 85 | 30 A | Panoramadach #2 |
2015
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2015)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 10 A | Beleuchtung (Umgebung, Handschuhfach, Waschtisch, Kuppel, Kofferraum). |
| 2 | 7,5 A | Memory-Sitze, Lendenwirbelsäule, elektrisch verstellbarer Spiegel. |
| 3 | 20A | Fahrertür entriegeln. |
| 4 | 5A | Nicht verwendet (Ersatz). |
| 5 | 20A | Subwoofer-Verstärker, THX-Verstärker. |
| 6 | 10 A | Relaisspule Sitzheizung. |
| 7 | 10 A | Nicht verwendet (Ersatz). |
| 8 | 10 A | Nicht verwendet (Ersatz). |
| 9 | 10 A | Nicht verwendet (Ersatz). |
| 10 | 5A | Logik der Stromversorgungsleitung. Tastenfeld. |
| 11 | 5A | Nicht verwendet (Ersatz). |
| 12 | 7,5 A | Klimaautomatik, Gangschaltung. |
| 13 | 7,5 A | Lenkradsäule. Cluster. Datalink-Logik. |
| 14 | 10 A | Nicht verwendet (Ersatz). |
| fünfzehn | 10 A | Datalink-Gateway-Modul. |
| 16 | 15A | Stammfreigabe. Kindersicherung. |
| 17 | 5A | Nicht verwendet (Ersatz). |
| 18 | 5A | Zündung. Stop-Start-Taste drücken. |
| 19 | 5A | Beifahrer-Airbag-Deaktivierungsanzeige. Übertragungsbereich. |
| 20 | 5A | Adaptive Scheinwerfer. |
| 21 | 5A | Feuchtigkeits- und Temperatursensor im Auto. Informationssystem für den toten Winkel. Videokamera hinten. Adaptiver Tempomat. Insassenklassifizierungssensor. |
| 22 | 5A | Insassenklassifizierungssensor. |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichter, Smart Window, Fahrer-Fenster-Schalter). |
| 24 | 20A | Zentralverriegelung entriegeln. |
| 25 | 30A | Fahrertür (Fenster, Spiegel). |
| 26 | 30A | Beifahrertür (Fenster, Spiegel). |
| 27 | 30A | Monddach. |
| 28 | 20A | THX-Verstärker. |
| 29 | 30A | Fahrertür hinten (Fenster). |
| 30 | 30A | Beifahrertür (Fenster). |
| 31 | 15A | Nicht verwendet (Ersatz). |
| 32 | 10 A | GEOGRAPHISCHES POSITIONIERUNGS SYSTEM. Stimmenkontrolle. Adaptiver Tempomat. Radiofrequenz-Empfänger. Anzeige. |
| 33 | 20A | Radio. Aktive Geräuschunterdrückung. |
| 34 | 30A | Run-Start-Bus (Sicherung #19, 20, 21, 22, 35, 36, 37, Leistungsschalter). |
| 35 | 5A | Rückhaltesteuermodul. |
| 36 | 15A | Federungsmodul mit stufenloser Dämpfung. Rückspiegel automatisch abblendend. Modul Spurhaltesystem. Automatisches Fernlicht. Allradantriebsmodul. |
| 37 | 15A | Beheiztes Lenkrad. Logikleistung des Spannungsstabilitätsmoduls. |
| 38 | 30A | Heckscheibenrollo. |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2015)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Monddach. |
| 2 | – | Anlasserrelais. |
| 3 | 15A | Autowischer. |
| 4 | – | Relais des Gebläsemotors. |
| 5 | 20A | Powerpoint 3 – Rückseite der Konsole. |
| 6 | – | Nicht benutzt. |
| 7 | 20A | Antriebsstrangsteuermodul – Fahrzeugleistung 1. |
| 8 | 20A | Antriebsstrangsteuermodul – Fahrzeugleistung 2. |
| 9 | – | Relais des Antriebsstrangsteuermoduls. |
| 10 | 20A | Power Point 1 – Fahrerfront. |
| 11 | 15 A | Antriebsstrangsteuermodul – Fahrzeugleistung 4. |
| 12 | 15 A | Antriebsstrangsteuermodul – Fahrzeugleistung 3. |
| 13 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 5. |
| 14 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 6. |
| fünfzehn | – | Run-Start-Relais. |
| 16 | 20A | Powerpoint 2 – Konsole. |
| 17 | 20A | Nicht verwendet (Ersatz). |
| 18 | 10 A | Antriebsstrang-Steuermodul – halten Sie die Kraft am Leben. |
| 19 | 10 A | Run-Start elektronische Servolenkung. |
| 20 | 10 A | Startbeleuchtung. |
| 21 | 15 A | Run-Start-Getriebesteuerung. Start-Stopp der Getriebeölpumpe. |
| 22 | 10 A | Kupplungsmagnet der Klimaanlage. |
| 23 | 15 A | Run-Start: Toter-Winkel-Informationssystem, Rückfahrkamera, adaptiver Tempomat, Head-up-Display, Schalthebel |
| 24 | 10 A | Laufstart 7. |
| 25 | 10 A | Run-Start-Antiblockiersystem. |
| 26 | 10 A | Run-Start-Steuermodul für den Antriebsstrang. |
| 27 | – | Nicht benutzt. |
| 28 | – | Nicht benutzt. |
| 29 | 5A | Luftmassenmesser. |
| 30 | – | Nicht benutzt. |
| 31 | – | Nicht benutzt. |
| 32 | – | Elektronisches Lüfter U\ Relais. |
| 33 | – | Kupplungsrelais der Klimaanlage. |
| 34 | – | Nicht benutzt. |
| 35 | – | Nicht benutzt. |
| 36 | – | Nicht benutzt. |
| 37 | – | Nicht benutzt. |
| 38 | – | Elektronisches Relais Lüfter 2. |
| 39 | – | Nicht benutzt. |
| 40 | – | Relaisspule des elektronischen Lüfters 2. Relaisspule des elektronischen Lüfters 3. |
| 41 | – | Horn Relais. |
| 42 | – | Spule des Kraftstoffpumpenrelais. |
| 43 | – | Nicht benutzt. |
| 44 | – | Nicht benutzt. |
| 45 | – | Nicht benutzt. |
| 46 | – | Nicht benutzt. |
| 47 | – | Nicht benutzt. |
| 48 | – | Nicht benutzt. |
| 49 | 10 A | Keep-alive-Power. |
| 50 | 20A | Horn. |
| 51 | – | Nicht benutzt. |
| 52 | – | Nicht benutzt. |
| 53 | 10 A | Elektrische Sitze. |
| 54 | 10 A | Ein-Aus-Schalter Bremse. |
| 55 | 10 A | Altsensor. |
Motorraum (unten)
Zuordnung der Sicherungen in der Power Distribution Box – unten (2015)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 56 | – | Nicht benutzt. |
| 57 | 30A | Dieselverdampfer oder E100. |
| 58 | 30A | Speisung der Kraftstoffpumpe. |
| 59 | 30A | 500W elektronischer Lüfter 3. |
| 60 | 30A | 500W elektronischer Lüfter 1. |
| 61 | – | Nicht benutzt. |
| 62 | 50A | Karosseriesteuermodul 1. |
| 63 | 20A | 500W elektronischer Lüfter 2. |
| 64 | – | Nicht benutzt. |
| 65 | 20A | Sitzheizung vorne. |
| 66 | – | Nicht benutzt. |
| 67 | 50A | Karosseriesteuermodul 2. |
| 68 | 40A | Heizbare Heckscheibe. |
| 69 | 30A | Ventile des Antiblockiersystems. |
| 70 | 30A | Beifahrersitz. |
| 71 | – | Nicht benutzt. |
| 72 | 20A | Getriebeölpumpe. |
| 73 | 20A | Klimatisierte Sitze hinten. |
| 74 | 30A | Sitzmodul Fahrer. |
| 75 | 25 A | Wischermotor 1. |
| 76 | 20A | Getriebeölpumpe 2 Stopp-Start. |
| 77 | 30A | Klimatisierte Sitze vorne. |
| 78 | 40A | Anhängerkupplungsmodul. |
| 79 | 40A | Gebläsemotor. |
| 80 | 30A | Strom Kofferraum. |
| 81 | 40A | Wandler. |
| 82 | – | Nicht benutzt. |
| 83 | 25A | Scheibenwischermotor |
| 84 | 30A | Magnetschalter Anlasser. |
| 85 | 30A | Monddach 2. |
2016
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2016)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 10 A | Beleuchtung (Umgebung, Handschuhfach, Waschtisch, Kuppel, Kofferraum). |
| 2 | 7,5 A | Memory-Sitze, Lendenwirbelsäule, elektrisch verstellbarer Spiegel. |
| 3 | 20A | Fahrertür entriegeln. |
| 4 | 5A | Nicht verwendet (Ersatz). |
| 5 | 20A | Subwoofer-Verstärker. |
| 6 | 10 A | Relaisspule Sitzheizung. |
| 7 | 10 A | Nicht verwendet (Ersatz). |
| 8 | 10 A | Nicht verwendet (Ersatz). |
| 9 | 10 A | Nicht verwendet (Ersatz). |
| 10 | 25A | Logik der Stromversorgungsleitung. Tastenfeld. Handy-Pass-Modul. |
| 11 | 5A | Nicht verwendet (Ersatz). |
| 12 | 7,5 A | Klimaautomatik, Gangschaltung. |
| 13 | 7,5 A | Lenkradsäule. Cluster. Datalink-Logik. |
| 14 | 10 A | Elektronisches Steuermodul der Batterie. |
| fünfzehn | 10 A | Datalink-Gateway-Modul. |
| 16 | 15 A | Stammfreigabe. Kindersicherung. |
| 17 | 5A | Verfolgung und Blockierung. |
| 18 | 5A | Zündung. Stop-Start-Taste drücken. |
| 19 | 7,5 A | Beifahrer-Airbag-Deaktivierungsanzeige. Übertragungsbereich. |
| 20 | 7,5 A | Adaptive Scheinwerfer. |
| 21 | 25A | Feuchtigkeits- und Temperatursensor im Auto. |
| 22 | 25A | Insassenklassifizierungssensor. |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichter, Smart Window, Fahrer-Fenster-Schalter). |
| 24 | 20A | Zentralverriegelung entriegeln. |
| 25 | 30A | Fahrertür (Fenster, Spiegel). |
| 26 | 30A | Beifahrertür (Fenster, Spiegel). |
| 27 | 30A | Monddach. |
| 28 | 20A | Verstärker. |
| 29 | 30A | Fahrertür hinten (Fenster). |
| 30 | 30A | Beifahrertür (Fenster). |
| 31 | 15A | Nicht verwendet (Ersatz). |
| 32 | 10 A | GEOGRAPHISCHES POSITIONIERUNGS SYSTEM. Stimmenkontrolle. Adaptiver Tempomat. Radiofrequenz-Empfänger. Anzeige. |
| 33 | 20 A | Radio. Aktive Geräuschunterdrückung. CD-Wechsler. |
| 34 | 30A | Run-Start-Bus (Sicherung #19,20,21,22,35, 36,37, Leistungsschalter). |
| 35 | 5A | Rückhaltesteuermodul. |
| 36 | 15 A | Federungsmodul mit stufenloser Dämpfung. Rückspiegel automatisch abblendend. Sitzheizung hinten. |
| 37 | 15 A | Beheiztes Lenkrad. Allradantrieb. |
| 38 | 30A | Nicht verwendet (Ersatz). |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2016)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Weit geöffnetes Panoramadach 1. |
| 2 | – | Anlasserrelais. |
| 3 | 15 A | Regensensor. |
| 4 | – | Relais des Gebläsemotors. |
| 5 | 20A | Powerpoint 3 – Rückseite der Konsole. |
| 6 | – | Nicht benutzt. |
| 7 | 20 A | Antriebsstrangsteuermodul – Fahrzeugleistung 1. |
| 8 | 20 A | Antriebsstrangsteuermodul – Fahrzeugleistung 2. |
| 9 | – | Relais des Antriebsstrangsteuermoduls. |
| 10 | 20A | Power Point 1 – Fahrerfront. |
| 11 | 15 A | Antriebsstrangsteuermodul – Fahrzeugleistung 4. |
| 12 | 15 A | Antriebsstrangsteuermodul – Fahrzeugleistung 3. |
| 13 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 5. |
| 14 | 10 A | Antriebsstrangsteuermodul – Fahrzeugleistung 6. |
| fünfzehn | – | Run-Start-Relais. |
| 16 | 20A | Powerpoint 2 – Konsole. |
| 17 | – | Nicht benutzt. |
| 18 | – | Nicht benutzt. |
| 19 | 10 A | Run-Start elektronische Servolenkung. |
| 20 | 10 A | Startbeleuchtung. |
| 21 | 15A | Run-Start-Getriebesteuerung. Start-Stopp der Getriebeölpumpe. |
| 22 | 10 A | Kupplungsmagnet der Klimaanlage. |
| 23 | 15A | Run-Start: Toter-Winkel-Informationssystem, Rückfahrkamera, adaptiver Tempomat, Head-up-Display, Schalthebel Spannungsstabilitätsmodul. |
| 24 | – | Nicht benutzt. |
| 25 | 10 A | Run-Start-Antiblockiersystem. |
| 26 | 10 A | Run-Start-Steuermodul für den Antriebsstrang. |
| 27 | – | Nicht benutzt. |
| 28 | – | Nicht benutzt. |
| 29 | 5A | Luftmassenmesser. |
| 30 | – | Nicht benutzt. |
| 31 | – | Nicht benutzt. |
| 32 | – | Elektronisches Lüfterrelais. |
| 33 | – | Kupplungsrelais der Klimaanlage. |
| 34 | – | Nicht benutzt. |
| 35 | – | Nicht benutzt. |
| 36 | – | Nicht benutzt. |
| 37 | – | Nicht benutzt. |
| 38 | – | Elektronisches Relais Lüfter 2. |
| 39 | – | Relais des elektronischen Gebläsekonvektors 2 und 3. |
| 40 | – | Horn Relais. |
| 41 | – | Nicht benutzt. |
| 42 | – | Spule des Kraftstoffpumpenrelais. |
| 43 | – | Nicht benutzt. |
| 44 | – | Nicht benutzt. |
| 45 | – | Nicht benutzt. |
| 46 | – | Nicht benutzt. |
| 47 | – | Nicht benutzt. |
| 48 | – | Nicht benutzt. |
| 49 | 10 A | Keep-alive-Power. |
| 50 | 20A | Horn. |
| 51 | – | Nicht benutzt. |
| 52 | – | Nicht benutzt. |
| 53 | 10 A | Elektrische Sitze. |
| 54 | 10 A | Ein-Aus-Schalter Bremse. |
| 55 | 10 A | Altsensor. |
ad vertisements
Motorraum (unten)
Zuordnung der Sicherungen in der Power Distribution Box – Unten (2016)
| # | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 56 | – | Nicht benutzt. |
| 57 | 20A | Dieselverdampfer oder E100. |
| 58 | 30A | Speisung der Kraftstoffpumpe. |
| 59 | 30A | Elektronischer Lüfter 3. |
| 60 | 30 A | Elektronischer Lüfter 1. |
| 61 | – | Nicht benutzt. |
| 62 | 50A | Karosseriesteuermodul 1. |
| 63 | 25A | Elektronischer Lüfter 2. |
| 64 | – | Nicht benutzt. |
| 65 | 20A | Sitzheizung vorne. |
| 66 | – | Nicht benutzt. |
| 67 | 50A | Karosseriesteuermodul 2. |
| 68 | 40A | Heizbare Heckscheibe. |
| 69 | 30A | Ventile des Antiblockiersystems. |
| 70 | 30A | Beifahrersitz. |
| 71 | – | Nicht benutzt. |
| 72 | 20 A | Getriebeölpumpe. |
| 73 | 20 A | Klimatisierte Sitze hinten. |
| 74 | 30A | Sitzmodul Fahrer. |
| 75 | 25 A | Wischermotor 1. |
| 76 | 30A | Elektrisches Heckklappenmodul. |
| 77 | 30A | Klimatisierte Sitze vorne. |
| 78 | 40A | Anhängerkupplungsmodul. |
| 79 | 40A | Gebläsemotor. |
| 80 | 25A | Wischermotor 2. |
| 81 | 40A | Wandler. |
| 82 | – | Nicht benutzt. |
| 83 | 20A | TRCM-Schalthebel. |
| 84 | 30A | Magnetschalter Anlasser. |
| 85 | 30A | Weit geöffnetes Panoramadach 2. |
| 86 | – | Nicht benutzt. |
| 87 | 60A | Pumpe des Antiblockiersystems. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Lincoln MKZ?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Lincoln Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
