Hier finden Sie die Sicherungskasten-Belegung für den Mercury Marauder der Baujahre 2003 bis 2004. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Mercury Marauder 2003-2004
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mercury Marauder?
- Was zeigt die Sicherungsbelegung?
- Weitere Mercury Sicherungskasten-Belegungen
Sicherungsanordnung Mercury Marauder 2003-2004
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mercury Marauder sind die Sicherung Nr. 25 im Sicherungskasten der Instrumententafel und die Sicherung Nr. 2 ( Steckdose) im Motorraum-Sicherungskasten.
Sicherungskasten Instrumententafel
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel.
Sicherungsdiagramm
Belegung der Sicherungen in der Instrumententafel
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | Audio, CD-Wechsler | fünfzehn |
| 2 | Audio | 5 |
| 3 | Spiegel | 7,5 |
| 4 | Airbags | 10 |
| 5 | Nicht benutzt | — |
| 6 | Kombiinstrument Warnleuchtenmodul, Overdrive-Steuerschalter, Lichtsteuermodul (LCM), Instrumentenpaket, Analog-Cluster | fünfzehn |
| 7 | Fahrertürmodul (DDM), Audio (Start) | 10 |
| 8 | Powertrain Control Module (PCM)-Leistungsrelais, Coil-on-Stecker, Radiorauschkondensator, Passives Anti-Diebstahl-System (PATS) | 25 |
| 9 | Reichweitensensor | 5 |
| 10 | Heckscheibenheizung, beheizbare Spiegel | 10 |
| 11 | Traktionskontrolle-Anzeigerelais (nur ABS mit Traktionskontrolle) | 5 |
| 12 | Multifunktionsschalter für Blinker/Warnblinker | fünfzehn |
| 13 | Audio (Laufen/Accy) | 5 |
| 14 | Antiblockiersystem (ABS), Kombiinstrument | 10 |
| fünfzehn | Geschwindigkeitsregler, LCM, Uhr, EATC-Gebläsemotorrelais, Türschlossschalterbeleuchtung, Schiebedach, Sitzheizungsschalter | fünfzehn |
| 16 | Rückfahrleuchten, Schaltsperre, Tagfahrlicht-Modul, VAP-Lenkung, elektronischer Tag-/Nachtspiegel, Dachkonsole, Luftfederung, Klimatisierung, Geschwindigkeitssignal-Modul, Sitzheizung, DDM, Rückfahrscheinwerfer | fünfzehn |
| 17 | Scheibenwischermotor | 7,5 |
| 18 | Nebelscheinwerfer | fünfzehn |
| 19 | Bremsleuchten, Bremssignal für PCM, ABS und Geschwindigkeitsregelmodul, DDM | fünfzehn |
| 20 | Nicht benutzt | — |
| 21 | LCM für Standlicht und Innenbeleuchtung, Autolamp/Sunload Sensor | fünfzehn |
| 22 | Drehzahlsteller Servo, Multifunktionsschalter für Warnblinkanlage, Bremse Ein/Aus Schalter, Einspeisung für IP Sicherung 19 | 20 |
| 23 | EATC-Modul, Kombiinstrument, Uhr, LCM, Innenleuchten, Türschlossschalter | fünfzehn |
| 24 | Abblendlicht links | 10 |
| 25 | Feuerzeug | fünfzehn |
| 26 | Abblendlicht rechts | 10 |
| 27 | LCM für Abbiegelicht und Fernlicht, Option Polizeifahrzeug | 25 |
| 28 | Elektrische Fensterheber, DDM | 20 |
| 29 | Nicht benutzt | — |
| 30 | Nicht benutzt | — |
| 31 | Nicht benutzt | — |
| 32 | Nicht benutzt | — |
ad vertisements
Motorraum-Sicherungskasten

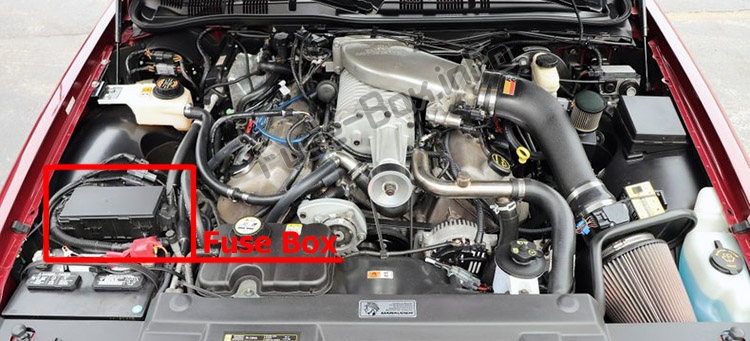

Lage des Sicherungskastens
Die Power Distribution Box befindet sich im Motorraum (auf der Beifahrerseite).
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Stromverteiler
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | Audio | 25 |
| 2 | Power Point | 20 |
| 3 | Beheizte Sitze | 25 |
| 4 | Hörner | fünfzehn |
| 5 | Benzinpumpe | 20 |
| 6 | 2004: Lichtmaschine | fünfzehn |
| 7 | Monddach | 25 |
| 8 | Fahrertürmodul (DDM) | 20 |
| 9 | Nicht benutzt | – |
| 10 | Nicht benutzt | — |
| 11 | Tagfahrlicht | 20 |
| 12 | Nicht benutzt | — |
| 13 | Nicht benutzt | — |
| 14 | Nicht benutzt | — |
| fünfzehn | Nicht benutzt | |
| 16 | Nicht benutzt | |
| 17 | Nicht benutzt | — |
| 18 | Nicht benutzt | — |
| 19 | Powertrain Control Module (PCM), Einspritzdüsen | fünfzehn |
| 20 | PCM, HEGOs | fünfzehn |
| 21 | Nicht benutzt | — |
| 22 | Nicht benutzt | — |
| 23 | Nicht benutzt | — |
| 24 | Nicht benutzt | — |
| 101 | Zündschalter, Anlassermagnet über Anlasserrelais, IP-Sicherungen 7, 9, 12 und 14 | 30 |
| 102 | Kühlgebläse (Motor) | 50 |
| 103 | Gebläsemotor | 40 |
| 104 | Beheiztes Hintergrundbeleuchtungsrelais | 40 |
| 105 | PCM-Leistungsrelais, Diagnosestecker, PDB-Sicherungen 19 und 20, Klimakupplungsrelais, Kraftstoffpumpenmodulrelais | 30 |
| 106 | Antiblockiersystem (ABS) | 40 |
| 107 | Nicht benutzt | — |
| 108 | Nicht benutzt | — |
| 109 | Nicht benutzt | – |
| 110 | Nicht benutzt | – |
| 111 | Nicht benutzt | – |
| 112 | Zündschalter Zündschalterspeisung zu den IP-Sicherungen 4, 6, 8, 11, 13, 15, 17, 20, 22 und 28 | 50 |
| 113 | Speisung IP-Sicherungen 3, 5, 21, 23, 25, 27 | 50 |
| 114 | VAP-Lenkung, Luftfederungskompressor, Kombiinstrument | 30 |
| 115 | Zündschloss | 50 |
| 116 | Wischer | 30 |
| 117 | Nicht benutzt | – |
| 118 | Abs | 20 |
| 401 | Nicht benutzt | — |
| 601 | Nicht benutzt | — |
| 602 | Verstellbare Pedale, elektrisch verstellbarer Sitz, Schlösser, Kofferraumdeckel, Lendenwirbel | 20 |
| Relais | ||
| 201 | Horn | |
| 202 | PCM | |
| 203 | Benzinpumpe | |
| 204 | Klimaanlage Kupplung | |
| 205 | Traktionskontrolle Schalter | |
| 206 | Nicht benutzt | |
| 207 | Nebelscheinwerfer | |
| 208 | Monddach | |
| 209 | 2004: Fernlichtsperre mit Nebelscheinwerfer | |
| 301 | Gebläsemotor | |
| 302 | Anlassermagnet | |
| 303 | Luftfederung | |
| 304 | Beheizte Hintergrundbeleuchtung | |
| Dioden | ||
| 501 | PCM-Diode | |
| 502 | 2004: Klimakupplung | |
| 503 | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mercury Marauder?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
