Hier finden Sie die Sicherungskasten-Belegung für den Mercury Montego der Baujahre 2005 bis 2007. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Mercury Montego 2005-2007
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm (2005)
- Sicherungsdiagramm (2006-2007)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mercury Montego?
- Was zeigt die Sicherungsbelegung?
- Weitere Mercury Sicherungskasten-Belegungen
Sicherungsanordnung Mercury Montego 2005-2007
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Mercury Montego sind die Sicherung F9 (Zigarrenanzünder) im Sicherungskasten der Instrumententafel und die Sicherung #17 (2005) oder #16 (2006-2007) (Power Point – Konsole) im Motor Fach Sicherungskasten.
Sicherungskasten im Fahrgastraum

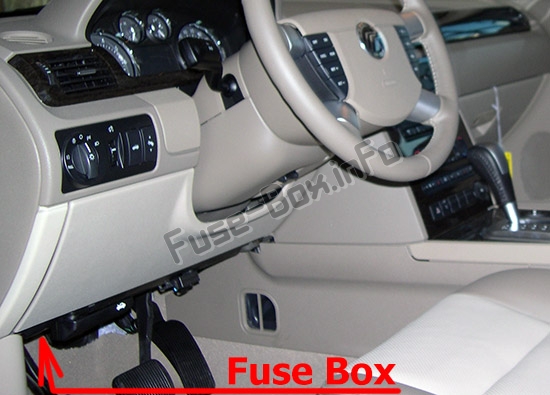

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| F1 | Fernlicht | 20 |
| F2 | Innenleuchten (Höflichkeits- und Bedarfsleuchten), Verzögertes Zubehör (Elektrische Fensterheber und Schiebedach) | fünfzehn |
| F3 | Zugang/Sicherheit (elektrische Türverriegelungsantriebe, Kofferraumklappenverriegelungsantrieb, Kofferraumdeckelmagnet) | 25 |
| F4 | Einstellbarer Pedalschalter | fünfzehn |
| F5 | Hörner | 20 |
| F6 | Audio (Subwoofer) | 20 |
| F7 | Power/Keep Alive Memory (KAM): Cluster und Powertrain Control Module (PCM), Klimatisierung, Analoguhr | 7,5 |
| F8 | Parkleuchten, Seitenmarkierungen, Anhängerkupplungsschutz | fünfzehn |
| F9 | Zigarettenanzünder, Data Link Connector (DLC) | 20 |
| F10 | Spiegel und Speichermodul, SDARS | 7,5 |
| F11 | Audio, Familienunterhaltungssystem (FES) | 20 |
| F12 | Rückfahrscheinwerfer, Elektrochromatischer Spiegel, Reverse Sensing System (RSS), Anhängerkupplungsschutz | 10 |
| F13 | Audio | 7,5 |
| F14 | Starterrelaisspule, PCM | 7,5 |
| F15 | Verzögertes Zubehör (Fahrerfenstermotorlogik, Monddach, Audio, Fahrertürschlossschalterbeleuchtung) | 10 |
| F 16 | Heckscheibenheizungsanzeige, beheizbare Spiegel | 10 |
| F17 | Heckentfroster | 30 |
| F18 | PCM-Relaisspule, Shifter Brake-Shift Interlock (BSI), Passives Anti-Theft-System (PATS)-Modul, Kraftstoffrelaisspule, Bremsleuchten, Center High-Mounted Bremsleuchte (CHMSL) | 10 |
| F19 | Antiblockiersystem (ABS)/Traktionskontrollmodul, Allradantriebsmodul (AWD), RSS, Sitzheizungsmodule | 10 |
| F20 | Cluster, Klimatisierung | 7,5 |
| F21 | Rückhaltesteuermodul (RCM) | 7,5 |
| F22 | Elektrochromatischer Spiegel, Kompassmodul | 7,5 |
| F23 | Wischerrelaisspule, Gebläserelaisspule, Clusterlogik | 7,5 |
| F24 | Insassenklassifizierungssensor (OCS), Deaktivierung des Beifahrerairbags (PAD) | 7,5 |
| C1 | Schutzschalter: Verzögertes Zubehör (Beifahrerfenster, Beifahrerfenster [über Fensterschalter], Fensterschalterbeleuchtung, Hintergrundbeleuchtung | 30 |
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Es befindet sich im Motorraum (auf der Fahrerseite) unter der Abdeckung.
Sicherungsdiagramm (2005)
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (2005)
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | SJB, SJB Sicherungen 1, 2, 3, 4, 5, 8 und 12 | 80 |
| 2 | Nicht benutzt | — |
| 3 | Nicht benutzt | — |
| 4 | Wischer-RUN/ACC-Relais an PDB, PDB-Sicherungen 37 und 38 | 50 |
| 5 | Nicht benutzt | — |
| 6 | Monddach | 20 |
| 7 | Nicht benutzt | — |
| 8 | Motorkühlgebläse | 60 |
| 9 | Nicht benutzt | — |
| 10 | Antiblockiersystem (ABS) (Motor) | 40 |
| 11 | Anlasser | 30 |
| 12 | Relais des Antriebsstrangsteuermoduls (PCM) | 30 |
| 13 | ABS (Ventile) | 20 |
| 14 | Nicht benutzt | — |
| fünfzehn | Nicht benutzt | — |
| 16 | Traktionskontrollmodul (TCM) | fünfzehn |
| 17 | Steckdose (Konsole) | 20 |
| 18 | Generator | 10 |
| 19 | Logik-Feed zu SJB, SJB-Halbleitergeräten | 40 |
| 20 | Rechter HID-Abblendscheinwerfer | 20 |
| 21 | Heckentfroster | 40 |
| 22 | Elektrische Sitzmotoren (Beifahrer) | 30 |
| 23 | Sitzheizungsmodule | 30 |
| 24 | Nebelscheinwerfer | fünfzehn |
| 25 | Klimakupplungsrelais, Klimakompressorkupplung | 10 |
| 26 | Nicht benutzt | — |
| 27 | Nicht benutzt | — |
| 28 | Kraftstoffrelais (Kraftstoffpumpentreibermodul, Kraftstoffpumpe) | fünfzehn |
| 29 | SJB power, SJB (Leistungsschalter, Sicherungen 6, 7, 9, 10, 11 und 15) | 80 |
| 30 | Fensterhebermotor Fahrer | 30 |
| 31 | Linker HID-Abblendscheinwerfer | 20 |
| 32 | Nicht benutzt | — |
| 33 | Fahrersitzmotoren, Memory Modul | 30 |
| 34 | Zündschalter (zu SJB) | 30 |
| 35 | Nicht benutzt | — |
| 36 | Gebläsemotor der vorderen Klimaanlage | 40 |
| 37 | Frontscheibenwischer, Frontscheibenwischer | 30 |
| 38 | Beheiztes positives Kurbelgehäuseentlüftungsventil (PCV) | 5 |
| 39 | Nicht benutzt | — |
| 40 | TCM, EVMV, Kanisterentlüftung, ESM, Abgas-Sauerstoff-Heizungen, Klimaanlagenkupplung | 10 |
| 41 | PCM, Injektoren, Zündspulen, Luftmassenmesser (MAF) | fünfzehn |
| 42 | Nicht benutzt | — |
| 43 | Nicht benutzt | — |
| 45 | Nicht benutzt | — |
| 46 | Nicht benutzt | — |
| Relais | ||
| 47 | Nicht benutzt | |
| 48 | Nebelscheinwerfer | |
| 49 | Nicht benutzt | |
| 50 | Nicht benutzt | |
| 51 | Klimaanlage Kupplung | |
| 52 | Nicht benutzt | |
| 53 | Kraftstoffpumpentreibermodul, Kraftstoffpumpe | |
| 54 | Nicht benutzt | |
| 55 | PCM-Relais, PDB-Sicherungen 40 und 41 | |
| 56 | Magnetschalter Anlasser | |
| 57 | Gebläsemotor der vorderen Klimaanlage | |
| 58 | Wischer | |
| 59 | Nicht benutzt | |
| Dioden | ||
| 60 | PCM | |
| 61 | PCM |

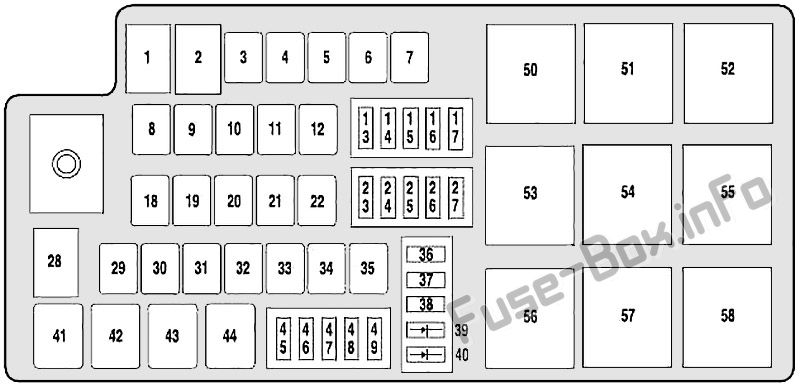

Sicherungsdiagramm (2006-2007)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (2006-2007)
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | SJB, SJB Sicherungen 1, 2, 3, 4, 5, 8 und 12 | 80 |
| 2 | Nicht benutzt | — |
| 3 | Frontscheibenwischer, Frontscheibenwischer | 30 |
| 4 | Nicht benutzt | — |
| 5 | Monddach | 20 |
| 6 | Nicht benutzt | — |
| 7 | Motorkühlgebläse | 60 |
| 8 | Nicht benutzt | — |
| 9 | Antiblockiersystem (ABS) (Motor) | 40 |
| 10 | Anlasser | 30 |
| 11 | Relais des Antriebsstrangsteuermoduls (PCM) | 30 |
| 12 | ABS (Ventile) | 20 |
| 13 | Nicht benutzt | — |
| 14 | Nicht benutzt | — |
| fünfzehn | Traktionskontrollmodul (TCM) | fünfzehn |
| 16 | Steckdose (Konsole) | 20 |
| 17 | Generator | 10 |
| 18 | Logik-Feed zu SJB, SJB-Halbleitergeräten | 40 |
| 19 | Rechter HID-Abblendscheinwerfer | 20 |
| 20 | Heckentfroster | 40 |
| 21 | Elektrische Sitzmotoren (Beifahrer) | 30 |
| 22 | Sitzheizungsmodul | 30 |
| 23 | Nebelscheinwerfer | fünfzehn |
| 24 | Klimakupplungsrelais, Klimakompressorkupplung | 10 |
| 25 | Nicht benutzt | — |
| 26 | Nicht benutzt | — |
| 27 | Kraftstoffrelais (Kraftstoffpumpentreibermodul, Kraftstoffpumpe) | fünfzehn |
| 28 | SJB power, SJB (Leistungsschalter, Sicherungen 6, 7, 9, 10, 11 und 15) | 80 |
| 29 | Fensterhebermotor Fahrer | 30 |
| 28 | SJB power, SJB (Leistungsschalter, Sicherungen 6, 7, 9, 10, 11 und 15) | 80 |
| 29 | Fensterhebermotor Fahrer | 30 |
| 30 | Linker HID-Abblendscheinwerfer | 20 |
| 31 | Nicht benutzt | — |
| 32 | Fahrersitzmotoren, Memory Modul | 30 |
| 33 | Zündschalter (zu SJB) | 30 |
| 34 | Nicht benutzt | — |
| 35 | Gebläsemotor der vorderen Klimaanlage | 40 |
| 36 | Nicht benutzt | — |
| 37 | Nicht benutzt | — |
| 38 | Nicht benutzt | — |
| 45 | Nicht benutzt | — |
| 46 | Beheiztes positives Kurbelgehäuseentlüftungsventil (PCV) | 5 |
| 47 | Nicht benutzt | — |
| 48 | TCM, EVMV, Kanisterentlüftung, ESM, Abgas-Sauerstoff-Heizungen, Klimaanlagenkupplung | 10 |
| 49 | PCM, Injektoren, Zündspulen, Luftmassenmesser (MAF) | fünfzehn |
| Relais | ||
| 41 | Nebelscheinwerfer | |
| 42 | Nicht benutzt | |
| 43 | Klimaanlage Kupplung | |
| 44 | Kraftstoffpumpentreibermodul, Kraftstoffpumpe | |
| 50 | PCM-Relais, PDB-Sicherungen 40 und 41 | |
| 51 | Magnetschalter Anlasser | |
| 52 | Klimagebläsemotor | |
| 53 | Nicht benutzt | |
| 54 | Nicht benutzt | |
| 55 | Nicht benutzt | |
| 56 | Nicht benutzt | |
| 57 | Frontscheibenwischer | |
| 58 | Nicht benutzt | |
| Dioden | ||
| 39 | PCM | |
| 40 | Klimaanlage Kupplung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mercury Montego?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
