Hier finden Sie die Sicherungskasten-Belegung für den Audi A5/S5 8W6 der Baujahre 2017 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Audi A5 und S5 2017-2020…
- Passagierabteil
- Gepäckraum
- Sicherungsblech im Cockpit
- Fußraum-Sicherungsblech
- Sicherungskasten im Gepäckraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Audi A5/S5 8W6?
- Was zeigt die Sicherungsbelegung?
- Weitere Audi Sicherungskasten-Belegungen
Sicherungsbelegung Audi A5 und S5 2017-2020…
Passagierabteil
In der Kabine befinden sich zwei Sicherungsblöcke.

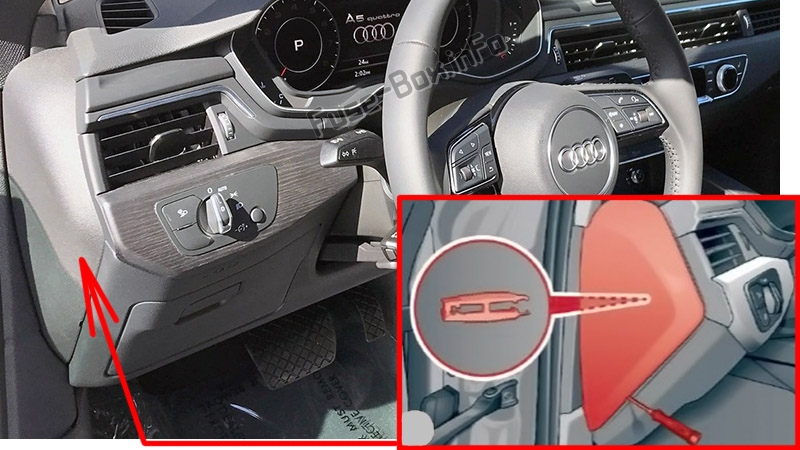

Der erste befindet sich auf der Vorderseite des Cockpits (Fahrerseite).

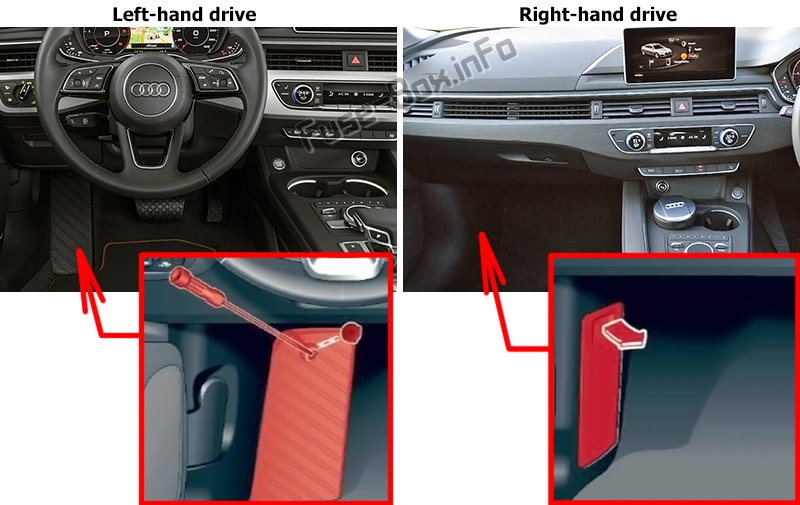

Und die zweite befindet sich in der Fußstütze des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter dem Deckel im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.
Gepäckraum

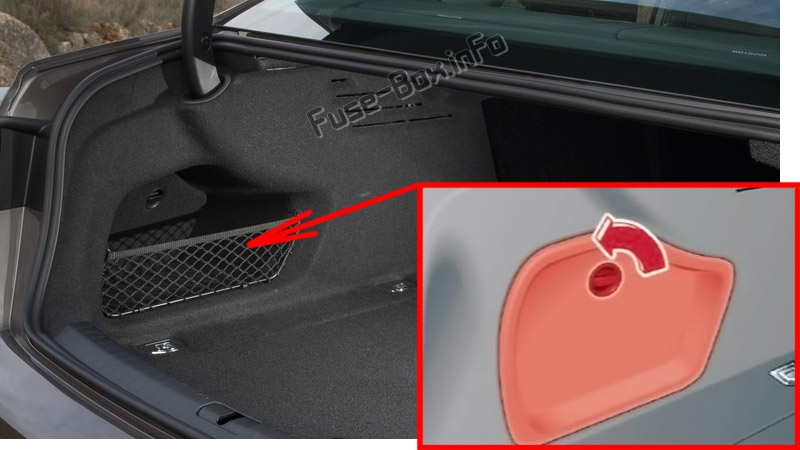

Es befindet sich hinter der Verkleidung auf der linken Seite des hinteren Fachs.
ad vertisements
Sicherungskasten-Diagramme
Sicherungsblech im Cockpit

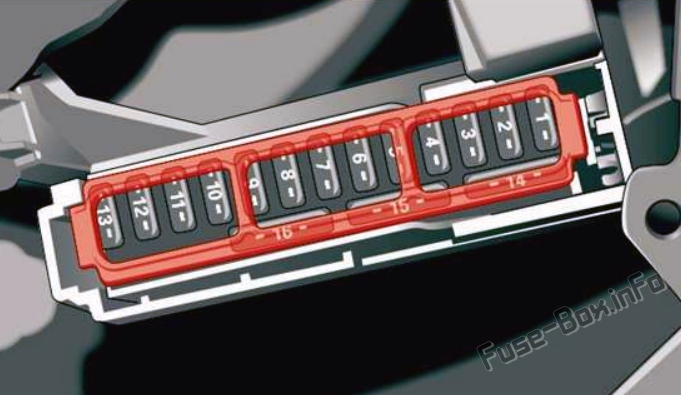

Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2017-2019)
| № | Beschreibung |
|---|---|
| 1 | 2017-2018: Nicht verwendet; 2019: Fahrzeugöffnung / -start (NFC) |
| 2 | Telefon |
| 4 | Head-up-Display |
| 5 | Audi Musikschnittstelle, USB-Ladeanschluss |
| 6 | Steuerung des vorderen Klimatisierungssystems |
| 7 | Lenksäulenschloss |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | 2017-2018: Nicht verwendet; 2019: Feinstaubsensor für Klimatisierungssystem |
| 14 | Infotainmentsystem |
| 16 | Lenkradheizung |
Fußraum-Sicherungsblech
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
ad vertisements

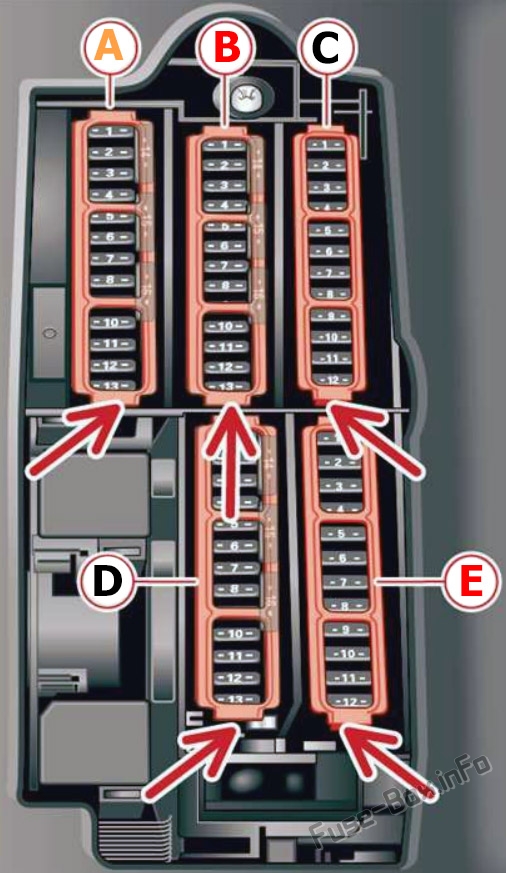

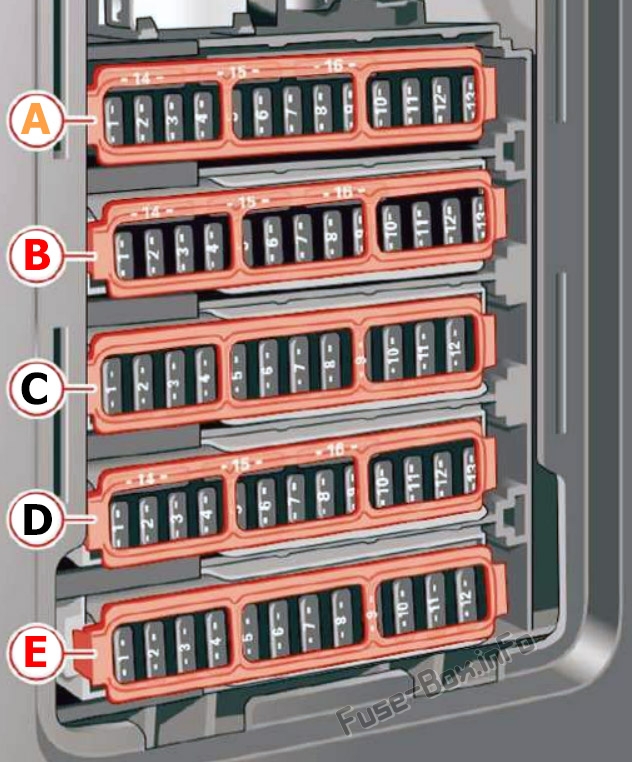

Zuordnung der Sicherungen im Fußraum (2017-2019)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (braun) | |
| A2 | 2017-2018: Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe; 2019: Motorkomponenten |
| A3 | 2017-2018: Abgastüren, Einspritzdüsen, Kühlereinlass; 2019: Abgastüren, Einspritzdüsen, Kühlereinlass, Kurbelgehäusegehäuseheizung |
| A4 | 2017-2018: Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor; 2019: Vakuumpumpe, Heißwasserpumpe, NOx-Sensor, Partikelsensor, Biodieselsensor, Abgastüren |
| A5 | Bremslichtsensor |
| A6 | Motorventile, Nockenwellenverstellung |
| A7 | 2017-2018: Beheizter Sauerstoffsensor, Luftmassenmesser; 2019: Beheizte Sauerstoffsensoren, Luftmassenmesser, Wasserpumpe |
| A8 | 2017-2018: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil; 2019: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Luftmassenmesser, Motorkomponenten |
| A9 | 2017-2018: Heißwasserpumpe; 2019: Warmwasserpumpe, Motorrelais |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | 2017-2018: Kupplungspedalstellungssensor; 2019: Kupplungspedalstellungssensor, Motorstart, Wasserpumpe |
| A12 | 2017-2018: Motorventile; 2019: Motorventile, Motorlager |
| A13 | Kühlerlüfter |
| A14 | 2017-2018: Einspritzdüsen; 2019: Einspritzdüsen, Motorsteuergerät |
| A15 | 2017-2018: Zündspulen; 2019: Zündspulen, beheizte Sauerstoffsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuerungsmodul |
| B3 | Lordosenstütze |
| B4 | Wählmechanismus für Automatikgetriebe |
| B5 | Horn |
| B6 | Elektromechanische Feststellbremse |
| B7 | Gateway-Steuermodul |
| B8 | Innenhimmelleuchten |
| B9 | 2017-2018: Nicht verwendet; 2019: Notrufsystem |
| B10 | Airbag-Steuermodul |
| B11 | Elektronische Stabilisierungskontrolle (ESC) |
| B12 | Diagnosestecker, Licht- / Regensensor |
| B13 | Klimatisierungssystem |
| B14 | Steuergerät für rechte Vordertür |
| B15 | A / C-Kompressor |
| B16 | 2017-2018: Nicht verwendet; 2019: Erwärmung des linken Halses |
| Sicherungskasten C (schwarz) | |
| C1 | Vordersitzheizung |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panorama Glasdach |
| C5 | Steuergerät für linke Vordertür |
| C6 | Steckdosen |
| C7 | 2017-2018: Steuergerät für rechte hintere Tür; 2019: Türsteuergerät, rechter Heckscheibenregler |
| C8 | AWD-Steuermodul |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| C11 | 2017-2018: Steuergerät für linke hintere Tür; 2019: Türsteuergerät, linker Heckscheibenregler |
| C12 | 2017-2018: Nicht verwendet; 2019: Standheizung |
| Sicherungskasten D (schwarz) | |
| D1 | 2017-2018: Sitzbelüftung, Rückspiegel, Klimatisierungssystem, Steuerung des Heckklimatisierungssystems, Windschutzscheibenheizung, Nackenheizung, Warnleuchte für Beifahrerairbag; 2019: Sitzbelüftung, Rückspiegel, Hecksteuerung für Klimatisierungssystem, Windschutzscheibenheizung, Nackenheizung, Beifahrerairbag-Warnleuchte, Gateway-Diagnose |
| D2 | 2017-2018: Gateway, Klimatisierungssystem; 2019: Nicht verwendet |
| D3 | Sound Actuator / Abgas Sound Tuning |
| D4 | Kupplungspedalstellungssensor |
| D5 | 2017-2018: Motorstart; 2019: Motorstart, Notabschaltung |
| D6 | 2017-2018: Nicht verwendet; 2019: Gateway |
| D7 | Hinterer USB-Ladeanschluss |
| D8 | HomeLink (Garagentoröffner) |
| D9 | 2017-2018: Adaptive Geschwindigkeitsregelung; 2019: Adaptive Geschwindigkeitsregelung, Abstandsregelung |
| D10 | 2017-2018: Nicht verwendet; 2019: Außengeräusch, Pedalmodul |
| D11 | Videokamera |
| D12 | Matrix LED Scheinwerfer / rechter LED Scheinwerfer |
| D13 | Matrix LED-Scheinwerfer / linker LED-Scheinwerfer |
| D14 | 2017-2018: Nicht verwendet; 2019: Getriebeölkühlventil |
| D15 | 2017-2018: Nicht verwendet; 2019: Alarm- und Freisprecheinrichtung |
| D16 | 2017-2018: Nicht verwendet; 2019: Vorbereitung der Unterhaltung auf dem Rücksitz |
| Sicherungskasten E (rot) | |
| E1 | Zündspulen |
| E2 | 2017-2018: Nicht verwendet; 2019: Kompressorkupplung, CNG-System, Motorventile |
| E5 | 2017-2018: Motorhalterung; 2019: Linker Scheinwerfer |
| E6 | Automatische Übertragung |
| E7 | Instrumententafel |
| E8 | Klimatisierungssystem (Gebläse) |
| E9 | 2017-2018: Motorhalterung; 2019: Rechter Scheinwerfer |
| E10 | Dynamische Lenkung |
| E11 | Motorstart |
Sicherungskasten im Gepäckraum
ad vertisements

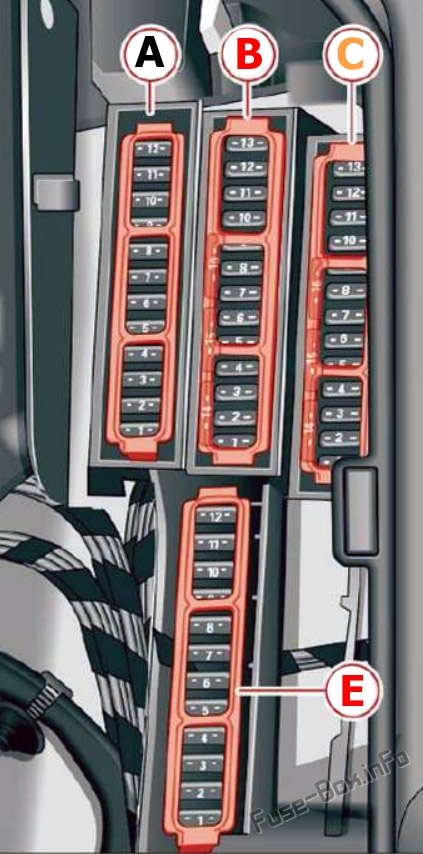

Zuordnung der Sicherungen im Kofferraum (2017-2019)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A2 | Windschutzscheibenentfroster |
| A3 | Windschutzscheibenentfroster |
| A5 | Federungskontrolle |
| A6 | Automatische Übertragung |
| A7 | Heckscheiben-Defogger |
| A8 | Rücksitzheizung |
| A9 | 2017-2018: Rücklichter; 2019: Linke Rücklichter |
| A10 | 2017-2018: Linker Sicherheitsgurtstraffer; 2019: Airbag-Steuermodul |
| A11 | 2017-2018: Zentralverriegelung; 2019: Zentralverriegelung des Gepäckraumdeckels, Tankverriegelung, hinterer Sonnenschutz |
| A12 | 2017-2018: Power Gepäckraumdeckel, linke Halsheizung; 2019: Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B6 | 2017-2018: Nicht verwendet; 2019: Unterbrechung der Batteriestromversorgung |
| Sicherungskasten C (braun) | |
| C2 | Telefon, Sicherheitsgurtmikrofon |
| C3 | Lordosenstütze |
| C4 | Audi Seitenassistent |
| C6 | 2017-2018: Ultraschallsensoren; 2019: Ultraschallsensoren, Reifendrucküberwachungssystem |
| C7 | 2017-2018: Nicht verwendet; 2019: Fahrzeugöffnung / -start (NFC) |
| C8 | 2017-2018: Intelligentes Modul (Tank); 2019: Zusatzheizungsfunkempfänger, Smart Module (Kraftstofftank) |
| C9 | Power Top Steuermodul |
| C10 | 2017-2018: Nicht verwendet; 2019: TV-Tuner, Gateway |
| C11 | 2017-2018: 12 Volt Batterie; 2019: Zusatzbatterie-Steuermodul |
| C12 | HomeLink (Garagentoröffner) |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Rechte Rücklichter |
| C16 | Rechter Sicherheitsgurtstraffer |
| Sicherungskasten E (rot) | |
| E1 | Erwärmung des rechten Halses |
| E2 | 2017-2018: Schallverstärker; 2019: Nicht verwendet |
| E3 | 2017-2018: AdBlue-Heizung; 2019: Motorkomponenten |
| E4 | Power Top Steuermodul |
| E5 | Anhängerkupplung (rechtes Licht) |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplung (linkes Licht) |
| E9 | Anhängerkupplung (Steckdose) |
| E10 | Sportdifferential |
| E11 | 2017-2018: AdBlue-Heizung; 2019: Motorkomponenten |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Audi A5/S5 8W6?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
