In diesem Artikel betrachten wir den Audi A5 / S5 der ersten Generation (8T / 8F) nach einem von 2010 bis 2016 erstellten Facelifting. Hier finden Sie Sicherungskastendiagramme der Audi A5 und S5 2010, 2011, 2012, 2013, 2014 Informieren Sie sich in den Jahren 2015 und 2016 über die Position der Sicherungsklappen im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi A5 / S5 2010-2016
Sicherungen für Zigarettenanzünder / Steckdose im Audi A5 / S5 sind die Sicherungen in der roten Sicherungsblende D №1 (hintere Mittelkonsolensteckdose), №2 (vordere Mittelkonsolensteckdose), №3 (Gepäckraumsteckdose) und №4 ( Zigarettenanzünder) im Gepäckraum (2010-2011) oder Sicherung №2 (braune Sicherungsplatte C) im Gepäckraum (2013-2016).
Sicherungskästen für Instrumententafel
Es gibt zwei Blöcke – rechts und links von der Instrumententafel.
Gepäckraum
Der Sicherungskasten befindet sich auf der rechten Seite des Kofferraums hinter der Verkleidung.
Sicherungskastendiagramme
ad vertisements
2010, 2011

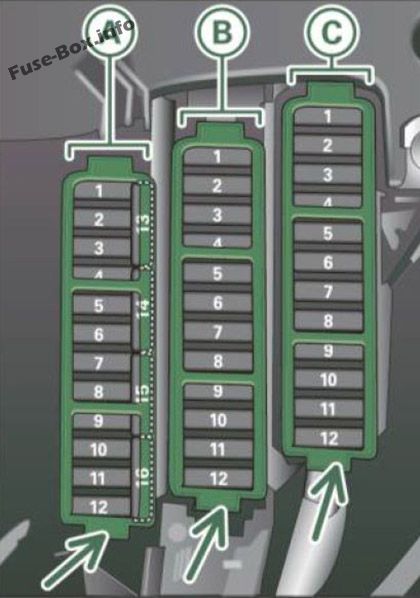

Instrumententafel, Fahrerseite (linkes Cocpit)
Zuordnung der Sicherungen in der Instrumententafel (Fahrerseite) (2010, 2011)
| Nummer | Elektronische Ausrüstung | Ampere-Rasseln [A] |
|---|---|---|
| Schwarzes Feld A. | ||
| 1 | Dynamische Lenkung | 5 |
| 2 | – – | – – |
| 3 | Homelink | 5 |
| 4 | Spurassistent | 10 |
| 5 | Klimakontrolle | 5 |
| 6 | Einstellung des rechten Scheinwerferbereichs | 5 |
| 7 | Einstellung des linken Scheinwerferbereichs | 5 |
| 8 | Steuergerät für Fahrzeugelektrik 1 | 5 |
| 9 | Adaptive Geschwindigkeitsregelung | 5 |
| 10 | Schalttor | 5 |
| 11 | Heizwaschflüssigkeitsdüsen | 5 |
| 12 | Klimakontrolle | 5 |
| 13 | Handyvorbereitung | 5 |
| 14 | Airbag | 5 |
| 15 | Terminal 15 | 25 |
| 16 | Terminal 15 Motor | 40 |
| Braune Tafel B. | ||
| 1 | Automatisch abblendender Innenrückspiegel | 5 |
| 2 | – – | – – |
| 3 | Benzinpumpe | 25 |
| 4 | Hilfswasserpumpe 3.2L FSI | 5 |
| 5 | Linke Sitzheizung mit / ohne Sitzheizung | 15/30 |
| 6 | Elektronisches Stabilisierungsprogramm | 10 |
| 7 | Horn | 25 |
| 8 | Motor für Fensterheber der linken Tür | 30 |
| 9 | Scheibenwischermotor | 30 |
| 10 | Elektronisches Stabilisierungsprogramm | 25 |
| 11 | Fahrertürsteuerung I modul le | 15 |
| 12 | Regen- und Lichtsensor | 5 |
| Rotes Feld C. | ||
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | Lordosenstütze | 10 |
| 4 | Dynamische Lenkung | 35 |
| 5 | – – | – – |
| 6 | Steuergerät für Fahrzeugelektrik 1 | 35 |
| 7 | Steuergerät für Fahrzeugelektrik 1 | 20 |
| 8 | Steuergerät für Fahrzeugelektrik 1 | 30 |
| 9 | Motor der linken Heckscheibe | 7,5 |
| 10 | Steuergerät für Fahrzeugelektrik 1 | 30 |
| 11 | Rechter Heckscheibenmotor | 7,5 |
| 12 | Komfortelektronik | 5 |
ad vertisements

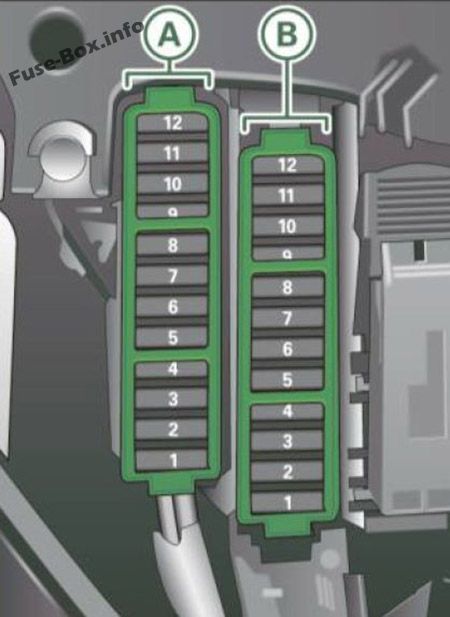

Instrumententafel, rechte Cocpit
Zuordnung der Sicherungen in der Instrumententafel, rechte Cocpit (2010, 2011)
| Nummer | Elektronische Ausrüstung | Ampere-Rasseln [A] |
|---|---|---|
| Schwarzes Feld A. | ||
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | – – | – – |
| 4 | – – | – – |
| 5 | Lenksäulenschaltermodul | 5 |
| 6 | Elektronisches Stabilisierungsprogramm | 5 |
| 7 | Klemme 15 Diagnosestecker | 5 |
| 8 | Gateway (Datenbank-Diagnoseschnittstelle) | 5 |
| 9 | – – | – – |
| 10 | – – | – – |
| 11 | – – | – – |
| 12 | – – | – – |
| Braune Tafel B. | ||
| 1 | CD- / DVD-Player | 5 |
| 2 | Audi drive select Schaltermodul | 5 |
| 3 | MMI / Radio | 5/20 |
| 4 | Kombiinstrument | 5 |
| 5 | Gateway (Kombiinstrument-Steuermodul) | 5 |
| 6 | Zündschloss | 5 |
| 7 | Drehlichtschalter | 5 |
| 8 | Gebläse für Klimatisierungssystem | 40 |
| 9 | Lenksäulenschloss | 5 |
| 10 | Klimakontrolle | 10 |
| 11 | Diagnosestecker Klemme 30 | 10 |
| 12 | Lenksäulenschaltermodul | 5 |
ad vertisements
Gepäckraum
Zuordnung der Sicherungen im Gepäckraum (2010, 2011)
| Nummer | Elektronische Ausrüstung | Ampere-Rasseln [A] |
|---|---|---|
| Schwarzes Feld B. | ||
| 1 | Power Top Steuermodul | 10 |
| 2 | Anhängersteuergerät | 15 |
| 3 | Anhängersteuergerät | 20 |
| 4 | Anhängersteuergerät | 20 |
| 5 | Elektromechanische Feststellbremse | 5 |
| 6 | Elektronische Dämpfungsregelung | 15 |
| 7 | Elektromechanische Feststellbremse | 30 |
| 8 | Steuergerät für Fahrzeugelektrik 2 | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Steuergerät für Fahrzeugelektrik 2 | 30 |
| 11 | Steuergerät für Fahrzeugelektrik | 20 |
| 12 | Terminal 30 | 5 |
| Braune Tafel C. | ||
| 1 | Steuermodul für den Gepäckraumdeckel, Steuermodul für die Fahrzeugelektrik | 30 |
| 2 | Rechte Sitzheizung vorne | 15 |
| 3 | DC DC-Wandlerpfad 1 | 40 |
| 4 | DC DC-Wandlerpfad 2 | 40 |
| 5 | – – | – – |
| 6 | Rechte obere Kabinenheizung | 30 |
| 7 | Elektromechanische Feststellbremse | 30 |
| 8 | Rücksitzheizung | 30 |
| 9 | Beifahrerseitentürsteuermodul | 30 |
| 10 | Linke obere Kabinenheizung | 30 |
| 11 | Beifahrerseitentürsteuermodul | 15 |
| 12 | – – | – – |
| Rotes Feld D. | ||
| 1 | Steckdose der hinteren Mittelkonsole | 15 |
| 2 | Steckdose der vorderen Mittelkonsole | 15 |
| 3 | Gepäckraumauslass | 15 |
| 4 | Zigarettenanzünder | 15 |
| 5 | V6FSI | 5 |
| 6 | Rücksitz Entertainment-Versorgung | 5 |
| 7 | Parksystem | 7,5 |
| 8 | – – | – – |
| 9 | Elektromechanischer Feststellbremsschalter | 5 |
| 10 | Audi Seitenassistent | 5 |
| 11 | Rücksitzheizung | 5 |
| 12 | Steuermodule Klemme 15 | 5 |
| Schwarzes Feld E. | ||
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | DSP-Verstärker, Radio | 30/20 |
| 4 | MMI | 7,5 |
| 5 | Radio / Navigation / Handyvorbereitung | 7,5 |
| 6 | Rückfahrkamera | 5 |
| 7 | – – | – – |
| 8 | – – | – – |
| 9 | – – | – – |
| 10 | – – | – – |
| 11 | – – | – – |
| 12 | – – | – – |
2013, 2014, 2015, 2016
ad vertisements

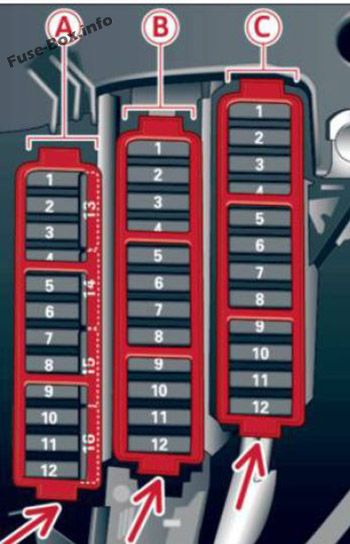

Instrumententafel, Fahrerseite (linkes Cocpit)
Zuordnung der Sicherungen in der Instrumententafel (Fahrerseite) (2013, 2014, 2015, 2016)
| Nummer | Elektronische Ausrüstung | Ampere-Rasseln [A] |
|---|---|---|
| Schwarzes Feld A. | ||
| 1 | Dynamische Lenkung | 5 |
| 2 | Elektronische Stabilisierungssteuerung (Modul) | 5 |
| 3 | Drucksensor der Klimaanlage, elektromechanische Feststellbremse, Homelink, automatisch abblendender Innenrückspiegel, Luftqualitäts- / Außenluftsensor, elektronische Stabilisierungssteuerung (Taste) | 5 |
| 4 | – – | – – |
| 5 | Schallaktuator | 5 |
| 6 | Scheinwerferbereichssteuerung / Scheinwerfer (Kurvenlicht) | 5 / 7,5 |
| 7 | Scheinwerfer (Kurvenlicht) | 7,5 |
| 8 | Steuermodule (elektromechanische Feststellbremse, Stoßdämpfer, quattro sport), DCDC-Wandler | 5 |
| 9 | Adaptive Geschwindigkeitsregelung | 5 |
| 10 | Schalttor / Kupplungssensor | 5 |
| 11 | Seitenassistent | 5 |
| 12 | Scheinwerferbereichssteuerung, Parksystem | 5 |
| 13 | Airbag | 5 |
| 14 | Heckwischer (Allroad) | 15 |
| 15 | Zusatzsicherung (Instrumententafel) | 10 |
| 16 | Hilfssicherungsklemme 15 (Motorbereich) | 40 |
| Braune Tafel B. | ||
| 1 | – – | – – |
| 2 | Bremslichtsensor | 5 |
| 3 | Benzinpumpe | 25 |
| 4 | Kupplungssensor | 5 |
| 5 | Linke Sitzheizung mit / ohne Sitzbelüftung | 15/30 |
| 6 | Elektronische Stabilisierungskontrolle (elektrisch) | 5 |
| 7 | Horn | 15 |
| 8 | Vordere linke Tür (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 |
| 9 | Scheibenwischermotor | 30 |
| 10 | Elektronische Stabilisierungssteuerung (Ventile) | 25 |
| 11 | Zweitürige Modelle: hinterer linker Fensterheber, viertürige Modelle: hintere linke Tür (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 |
| 12 | Regen- und Lichtsensor | 5 |
| Rotes Feld C. | ||
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | Lordosenstütze | 10 |
| 4 | Dynamische Lenkung | 35 |
| 5 | Innenbeleuchtung (Cabriolet) | 5 |
| 6 | Scheibenwaschanlage, Scheinwerferwaschanlage | 35 |
| 7 | Steuergerät für Fahrzeugelektrik 1 | 20 |
| 8 | Steuergerät für Fahrzeugelektrik 1 | 30 |
| 9 | Motor der linken Heckscheibe (Cabriolet) / Schiebedach | 7,5 / 20 |
| 10 | Steuergerät für Fahrzeugelektrik 1 | 30 |
| 11 | Rechter hinterer Fensterheber (Cabriolet Sonnenschutzmotor | 7,5 / 20 |
| 12 | Diebstahlwarnsystem | 5 |
ad vertisements

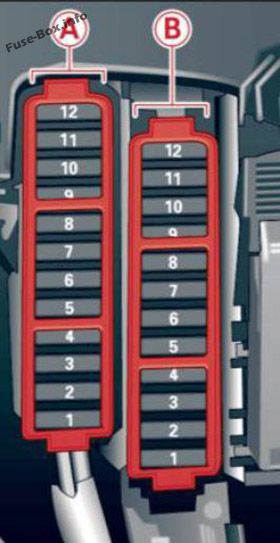

Instrumententafel, rechte Cocpit
Zuordnung der Sicherungen in der Instrumententafel, rechte Cocpit (2013, 2014, 2015, 2016)
| Nummer | Elektronische Ausrüstung | Ampere-Rasseln [A] |
|---|---|---|
| Schwarzer Träger A. | ||
| 1 | – – | – – |
| 2 | – – | – – |
| 3 | – – | – – |
| 4 | – – | – – |
| 5 | Lenksäulenschaltermodul | 5 |
| 6 | – – | – – |
| 7 | Klemme 15 Diagnosestecker | 5 |
| 8 | Gateway (Datenbank-Diagnoseschnittstelle) | 5 |
| 9 | Zusatzheizung | 5 |
| 10 | – – | – – |
| 11 | – – | – – |
| 12 | – – | – – |
| Braune Tafel B. | ||
| 1 | CD- / DVD-Player | 5 |
| 2 | W-lan | 5 |
| 3 | MMI / Radio | 5/20 |
| 4 | Kombiinstrument | 5 |
| 5 | Gateway (Kombiinstrument-Steuermodul) | 5 |
| 6 | Zündschloss | 5 |
| 7 | Lichtschalter | 5 |
| 8 | Gebläse für Klimatisierungssystem | 40 |
| 9 | Lenksäulenschloss | 5 |
| 10 | Klimatisierungssystem | 10 |
| 11 | Diagnosestecker Klemme 30 | 10 |
| 12 | Lenksäulenschaltermodul | 5 |
ad vertisements

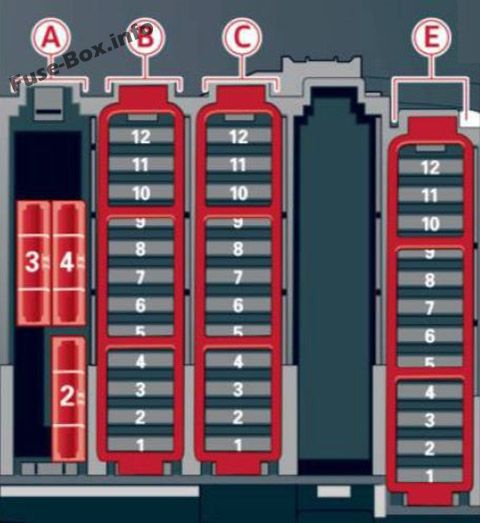

Gepäckraum
Zuordnung der Sicherungen im Gepäckraum (2013, 2014, 2015, 2016)
| Nummer | Elektronische Ausrüstung | Ampere-Rasseln [A] |
|---|---|---|
| Schwarzes Feld A. | ||
| 1 | – – | 30 |
| 2 | Heckscheibenheizung (Cabriolet) | 30 |
| 3 | Power Top Riegel (Cabriolet) | 30 |
| 4 | Power-Top-Hydraulik (Cabriolet) | 50 |
| Schwarzes Feld B. | ||
| 1 | Steuermodul für Gepäckraumdeckel (alle Straßen) / Power Top-Steuermodul (Cabriolet) | 30/10 |
| 2 | Einziehbarer Heckspoiler (RS 5 Coupé) | 10 |
| 3 | – – | – – |
| 4 | – – | – – |
| 5 | Elektromechanische Feststellbremse | 5 |
| 6 | Elektronische Dämpfungsregelung | 15 |
| 7 | Elektromechanische Feststellbremse | 30 |
| 8 | Außenbeleuchtung hinten | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Außenbeleuchtung hinten | 30 |
| 11 | Zentralverriegelung | 20 |
| 12 | Terminal 30 | 5 |
| Braune Tafel C. | ||
| 1 | Steuermodul für Gepäckraumdeckel (Allroad) | 30 |
| 2 | 12-Volt-Steckdose, Zigarettenanzünder | 20 |
| 3 | DC DC-Wandlerpfad 1 | 40 |
| 4 | DCDC-Wandlerpfad 2, DSP-Verstärker, Radio | 40 |
| 5 | Rechte obere Kabinenheizung (Cabriolet) | 30 |
| 6 | – – | – – |
| 7 | Elektromechanische Feststellbremse | 30 |
| 8 | – – | – – |
| 9 | Rechte Vordertür (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 |
| 10 | Linke obere Kabinenheizung (Cabriolet) | 30 |
| 11 | Zweitürige Modelle: hinterer rechter Fensterheber, viertürige Modelle: hintere rechte Tür (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 |
| 12 | Handyvorbereitung | 5 |
| Schwarzes Feld E. | ||
| 1 | Rechte Sitzheizung vorne | 15 |
| 2 | – – | – – |
| 3 | – – | – – |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Rückfahrkamera | 5 |
| 7 | Heckscheibenheizung (Allroad) | 30 |
| 8 | Unterhaltung auf dem Rücksitz | 5 |
| 9 | – – | – – |
| 10 | – – | – – |
| 11 | – – | – – |
| 12 | – – | – – |
