Auf dieser Seite finden Sie die Sicherungskasten-Belegung des Audi A1 GB der Baujahre 2019 bis 2022.
Die Übersicht zeigt die Einbauorte der Sicherungskästen sowie die Zuordnung der Sicherungen.
Die Tabellen enthalten Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungskasten – Übersicht
- Position der Sicherungskästen
- Sicherungskasten im Innenraum
- Sicherungsbelegung
- Sicherungskasten Instrumententafel / Fahrerseite
- Sicherungsbelegung im Motorraum
- Hauptsicherungen
- Häufige Fragen
- Wo befindet sich der Sicherungskasten beim Audi A1 GB?
- Welche Angaben enthält die Sicherungsbelegung?
- Weitere Audi Sicherungskasten-Belegungen
Sicherungskasten – Übersicht
Nachfolgend die Sicherungskästen und die Sicherungsbelegung für den Audi A1 GB. Die Angaben können je nach Ausstattung und Baujahr abweichen.
Position der Sicherungskästen

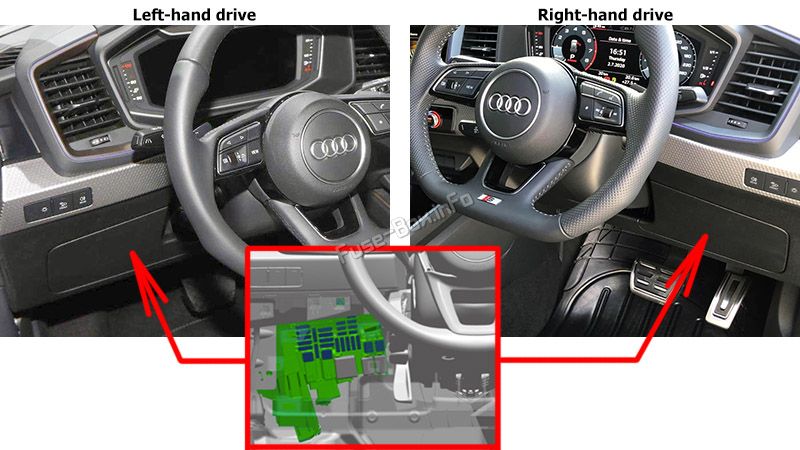

Sicherungskasten im Innenraum
Sicherung are behind a cover on Fahrer’s side. Sicherung are behind a cover on Fahrer’s side.
Sicherungsbelegung
Sicherungsbelegung kann abweichen!

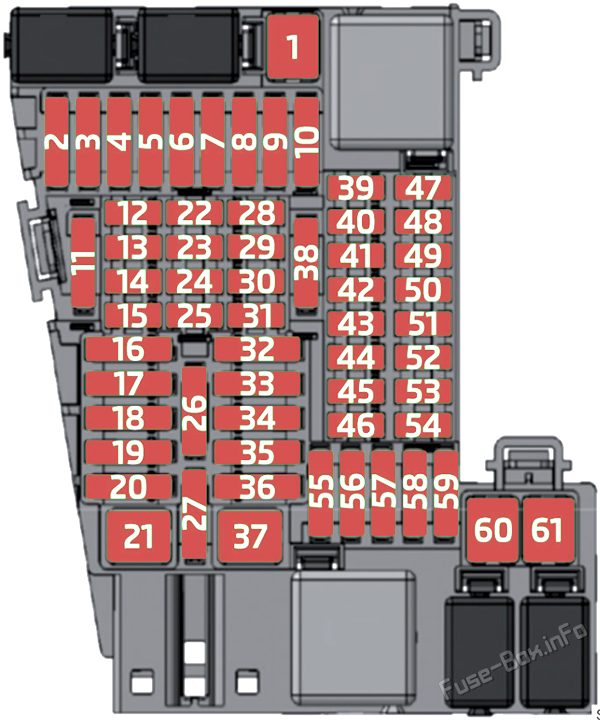

Sicherungskasten Instrumententafel / Fahrerseite
| Sicherung | Ampere | Funktion |
|---|---|---|
| SC1 | – | — |
| SC2 | – | — |
| SC3 | 30A | Digital sound package Steuergerät |
| SC4 | – | — |
| SC5 | – | — |
| SC6 | 40A | Onboard supply Steuergerät |
| SC7 | – | — |
| SC8 | 30A | Fresh air blower Steuergerät |
| SC9 | – | — |
| SC10 | – | — |
| SC11 | – | — |
| SC12 | 7.5A | Vorne links Sicherheitsgurte |
| SC13 | 7.5A | Beleuchtung Schalter Regen und Beleuchtung Sensor Anti-Diebstahl Alarm Sensor Steuergerät für Kurvenfahrt Beleuchtung und Leuchtweitenregulierung Ablagefach Beleuchtung Leuchtmittel Beleuchtung 1 für Armaturenbrett Ambiente Beleuchtung 2 für Armaturenbrett Ambiente Beleuchtung Diagnoseanschluss Beleuchtung für Fahrertür Ambiente Beleuchtung für Beifahrertür Ambiente Beleuchtung 2 für Fahrertür Ambiente Beleuchtung 2 |
| SC14 | – | — |
| SC15 | 7.5A | Steuergerät in dash Verkleidung insert Emergency call Modul Steuergerät und communication Einheit |
| SC16 | 40A | Onboard supply Steuergerät |
| SC17 | 30A | 2018: vorne Beifahrertür Steuergerät hinten Beifahrertür Steuergerät 2019-2022: Fahrertür Steuergerät (rechts-hand drive) vorne Beifahrertür Steuergerät (links-hand drive) Steuergerät mit hinten Fahrerseite Fenster regulator Motor (rechts-hand drive) Steuergerät mit hinten Beifahrerseite Fenster regulator Motor (links-hand drive) |
| SC18 | – | — |
| SC19 | 25A | Steuergerät 1 für information Elektronik |
| SC20 | 30A | Heated hinten Fenster Relais |
| SC21 | – | — |
| SC22 | 7.5A | 2019-2022: Multimediasystem operating Einheit |
| SC23 | 7.5A | Reversing Kamera System Steuergerät |
| SC24 | 7.5A | Fahrerseite volume regulator (2018-2019) Multimediasystem operating Einheit (2018-2019) Charger 1 für mobile devices Aerial amplifier für mobile telephone USB hub |
| SC25 | 7.5A | 2019-2022: Fahrerseite volume regulator |
| SC26 | 7.5A | Datenbus-Diagnoseschnittstelle |
| SC27 | 7.5A | Electronically controlled damping Steuergerät |
| SC28 | 7.5A | Ignition/starter Schalter Lenksäule Elektronik Steuergerät |
| SC29 | 7.5A | Alarm Hupe |
| SC30 | 7.5A | Vorne rechts Sicherheitsgurte |
| SC31 | 15A | Heizung und Klimaanlage controls |
| SC32 | 7.5A | Vorne links headlight |
| SC33 | 30A | 2018: Fahrertür Steuergerät Steuergerät mit hinten Fahrerseite Fenster regulator Motor 2019-2022: Fahrertür Steuergerät (links-hand drive) vorne Beifahrertür Steuergerät (rechts-hand drive) Steuergerät mit hinten Fahrerseite Fenster regulator Motor (links-hand drive) Steuergerät mit hinten Beifahrerseite Fenster regulator Motor (rechts-hand drive) |
| SC34 | 7.5A | Vorne rechts headlight |
| SC35 | 40A | Onboard supply Steuergerät |
| SC36 | 20A | Dual tone Hupe Relais |
| SC37 | 30A | Onboard supply Steuergerät |
| SC38 | 30A | Onboard supply Steuergerät |
| SC39 | 10A | Adaptive Cruise Steuergerät Parken Aid Steuergerät Blind Spot Monitor Steuergerät Blind Spot Monitor Steuergerät 2 vorne Kamera für Fahrerassistenzsysteme |
| SC40 | 7.5A | Innenraum Spiegel Mitte Schalter Modul in Dash Verkleidung Diagnoseanschluss |
| SC41 | 7.5A | Relais für elektrisch sockets |
| SC42 | 7.5A | Kupplungspositionsgeber Druckgeber für Kältemittelkreislauf Steuergerät für Körperschall Starter Relais 1 Starter Relais 2 |
| SC43 | 7.5A | Hinten Fenster wiper Motor |
| SC44 | 7.5A | Airbag Steuergerät vorne Dach Modul |
| SC45 | – | — |
| SC46 | 7.5A | Starter inhibitor und reversing Beleuchtung Schalter |
| SC47 | 7.5A | Vorne Dach Modul |
| SC48 | 7.5A | Entry und start authorisation Steuergerät Steuergerät für Elektronik Lenksäule Schloss |
| SC49 | – | — |
| SC50 | – | — |
| SC51 | – | — |
| SC52 | – | — |
| SC53 | 7.5A | Selector lever Ignition key withdrawal Schloss solenoid |
| SC54 | – | — |
| SC55 | – | — |
| SC56 | – | — |
| SC57 | – | — |
| SC58 | 20A | 12-V-Steckdose |
| SC59 | – | — |
| SC60 | – | — |
| SC61 | – | — |
Sicherungsbelegung im Motorraum
| Sicherung | Ampere | Funktion |
|---|---|---|
| SB1 | 15A | Motor Steuergerät |
| SB2 | 7.5A/10A | Charge air cooling Pumpe (1.5L, 2.0L petrol) Continued Kühlmittel circulation Pumpe (1.0L petrol) Vacuum Pumpe Relais (1.5L petrol) Exhaust flap Steuergerät (1.5L petrol) Kraftstoff metering valve (1.0L petrol) |
| SB3 | 15A | Lambdasonde 1 vor Katalysator Lambdasonde 1 nach Katalysator |
| SB4 | 15A | Kraftstoffpumpe Steuergerät Motor component current supply Relais (2.0L petrol) |
| SB5 | 10A/15A | Ölstand und Öltemperaturgeber Aktivkohlefilter-Magnetventil 1 (1,0L, 1,5l Benzin) Nockenwellensteuerventil 1 (1,0L, 1,5l Benzin) Turbolader-Umluftventil (2,0l Benzin) Ansaugkrümmer-Klappenventil (2,0l Benzin) Auslassnockenwellensteuerventil 1 (1,0L, 1,5l Benzin) Ventil für Öldruckregelung Kolbenkühlstrahlsteuerventil Stellantrieb für Zylinder 2 (1,5l Benzin) Stellantrieb für Zylinder 2 (1,5l Benzin) |
| SB6 | 20A | Ignition coil 1~4 mit Endstufe (1.0L, 1.5L petrol) |
| SB7 | 10A/15A | Vacuum Pumpe für brakes (1.0L petrol) Vacuum Pumpe Relais (1.5L petrol) Kühlmittel valve für gearbox (2.0L petrol) |
| SB8 | 10A | Stellantrieb 1~8 für Nockenwellenverstellung (2,0l Benzin) Injektor 2 für Zylinder 1~4 (2,0l Benzin) Motorkomponentenstromversorgung Relais (2,0l Benzin) |
| SB9 | 7.5A | Brake Beleuchtung Schalter |
| SB10 | 7.5A | Batterie monitor Steuergerät |
| SB11 | – | — |
| SB12 | 10A | Ar conditioner compressor regulating valve |
| SB13 | 10A | Vorne drive Batterie Modul (mit Batterie in Kofferraum) |
| SB14 | 7.5A | ABS Steuergerät Main Relais Motor Steuergerät |
| SB15 | 30A | Mechatronic Einheit für dual clutch gearbox |
| SB16 | – | — |
| SB17 | 7.5A | Motor Steuergerät |
| SB18 | 30A | Starter |
| SB19 | 30A | Wiper Motor Relais 1 Wiper Motor Relais 2 |
| SB20 | 60A | ABS Steuergerät |
| SB21 | 25A | ABS Steuergerät |
| SB22 | – | — |
| SB23 | – | — |
| SB24 | – | — |
| SB25 | — | |
| SB26 | 50A | Radiator Lüfter (2.0L petrol) |
Hauptsicherungen
| Sicherung | Ampere | Funktion |
|---|---|---|
| SA1 | 350A | Mit vorne Batterie: Starter |
| SA1 | 200A | Mit hinten Batterie: Alternator |
| SA2 | – | — |
| SA3 | 150A | Sicherungshalter B (-SB-) Sicherung # 10, 16, 19, 24, 26 Main Relais |
| 508 | – | Batterie |
| SA4 | 80A | Sicherungshalter C (-SC-) Sicherung # 12, 21 |
| SA5 | 125A | Sicherungshalter C (-SC-) Sicherung # 28, 37 Relais für elektrische Steckdosen |
| SA6 | 80A | Elektrisch lenkendes Steuergerät |
Häufige Fragen
Wo befindet sich der Sicherungskasten beim Audi A1 GB?
Beim Audi A1 GB sind Sicherungskästen im Innenraum vorgesehen. Details stehen in den Abschnitten zur Position und in den Tabellen.
Welche Angaben enthält die Sicherungsbelegung?
Jede Zeile ordnet einer Sicherungsnummer den Ampere-Wert und den zugehörigen Verbraucher zu. Fehlt in der Quelle eine Sicherungsnummer, bleibt das Feld leer (—) und wird nicht ergänzt. Die Zuordnung kann je nach Ausstattung und Baujahr abweichen.
