Die Sicherungskasten und das Relais für Audi Q7 (4L; 2007-2015)

audi

In diesem Artikel betrachten wir den Audi Q7 (4L) der ersten Generation, der von 2005 bis 2015 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Audi Q7 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 und 2015 . Informieren Sie sich über die Position der Sicherungsklappen im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).

Sicherungslayout Audi Q7 2007-2015

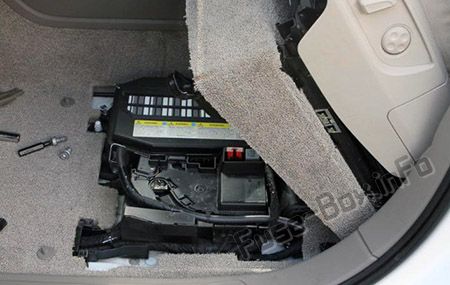

Position des Sicherungskastens

Es befindet sich unter dem Fahrersitz an der Batterie.Hauptsicherungen: Audi Q7

Sicherungskastendiagramm

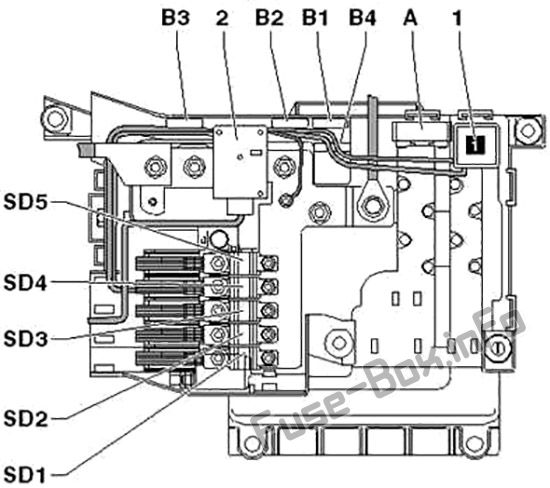

Hauptsicherungen: Audi Q7

Hauptsicherungskasten (unter dem Fahrersitz)

EIN Funktion / Komponente
1 – – Relais: Spannungsversorgungsrelais Klemme 15 -J329-
2 – – Batterieisolationszünder -N253-
EIN 40 Selbstnivellierende Aufhängungssicherung -S110-
B1 30 Ab Juni 2010: Sicherung 1 (30) -S204-
B2 5 Ab Juni 2008: Sicherung für Fahrzeugortungssystem -S347-
B3 – – Nicht benutzt
B4 30 Ab Juni 2010: Sicherung 2 (30) -S205-
SD1 150 Sicherung 1 am Sicherungshalter D -SD1-
SD2 125 Bis Mai 2006: Sicherung 2 am Sicherungshalter D -SD2-
SD2 150 Ab Juni 2006: Sicherung 2 am Sicherungshalter D -SD2-
SD3 50 Sicherung 3 am Sicherungshalter D -SD3-
SD4 60 Sicherung 4 am Sicherungshalter D -SD4-
SD5 125 Sicherung 5 am Sicherungshalter D -SD5-

ad vertisements

Sicherungskasten im Motorraum

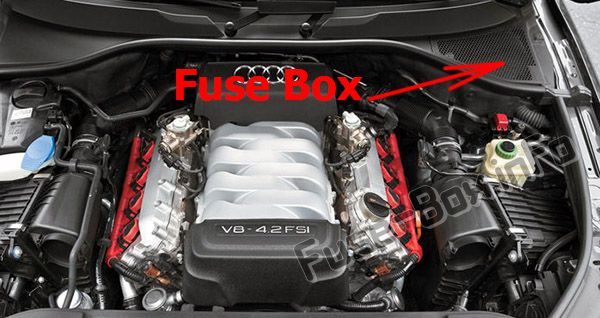

Position des Sicherungskastens

Die Position der Sicherungen im Motorraum: Audi Q7

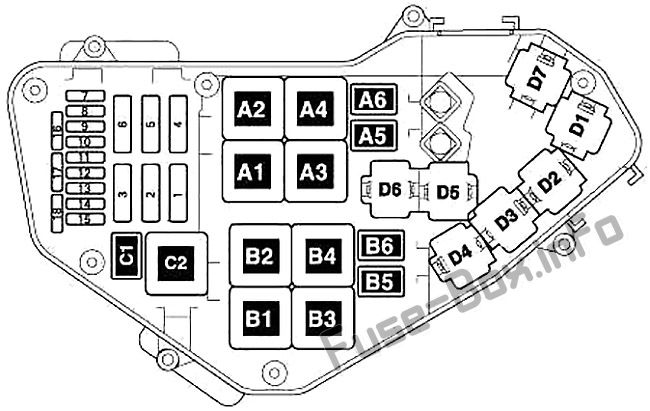

Sicherungskastendiagramm (Benzinmotor)

Sicherungskastendiagramm (Motorraum): Audi Q7

Zuordnung der Sicherungen und Relais im Motorraum (Benzinmotor)

EIN Funktion / Komponente
1 40/60 Kühlerlüfter -V7-
2 50 Sekundärluftpumpenmotor -V101-
3 – – Nicht benutzt
4 40/60 Kühlerlüfter 2 -V177-
5 50 Motor für Sekundärluftpumpe 2 -V189-
6 – – Nicht benutzt
7 30/20 Zündspulen
8 5 Steuergerät für Kühlerlüfter -J293-
Steuergerät für Kühlerlüfter 2 -J671-
9 15 Motorsteuergerät -J623-
Einspritzdüsen
10 10 Hochdruckgeber -G65-
Kühlmittelumwälzpumpe -V50-
Thermostat des kartengesteuerten
Motorkühlsystems -F265- Relais für Kühlmittelumwälzung -J151-
Nockenwellensteuerventil 1 -N205-
Nockenwellensteuerventil 2 -N208-
Ansaugkrümmerklappenventil -N316 –
Steuerventil für Auslassnockenwelle 1 -N318-
Steuerventil für Auslassnockenwelle 2 -N319- Klappenventil für
Ansaugkrümmer 2 -N403-
Ladeluftkühlpumpe -V188-
11 5 Motorsteuergerät -J623-
Luftmassenmesser -G70-
12 5 Kurbelgehäuseentlüftungsheizelement -N79-
13 15 Luftmassenmesser -G70-
Luftmassenmesser 2 -G246-
Aktivkohlefilter-Magnetventil 1 -N80-
Sekundärlufteinlassventil -N112-
Kraftstoffdosierventil -N290-
Ansaugkrümmerklappenventil -N316-
Sekundärlufteinlassventil 2 -N320-
Kraftstoffdosierventil 2 -N402- Öldruckregelventil
-N428-
Fortsetzung der Kühlmittelumwälzpumpe -V51-
Kraftstoffsystem-Diagnosepumpe -V144- Absperrventil des
Kurbelgehäuseentlüftungssystems -N548-
14 15 Lambdasonde -G39-
Lambdasonde 2 -G108-
15 15 Lambdasonde stromabwärts des Katalysators -G130-
Lambdasonde 2 stromabwärts des Katalysators -G131-
16 30 Steuergerät für Kraftstoffpumpe -J538-
17 5 Motorsteuergerät -J623-
18 15 Vakuumpumpe für Bremsen -V192-
Relais
A1 Anlasserrelais -J53- (bis Juni 2009)
Stromversorgungsrelais für Motorkomponenten -J757- (ab Juni 2009)
A2 Anlasserrelais 2 -J695- (bis Juni 2009)
Motronic-Stromversorgungsrelais -J271- (ab Juni 2009)
A3 Stromversorgungsrelais für Motorkomponenten -J757- (bis Juni 2009)
A4 Sekundärluftpumpenrelais -J299- (nur Motorcode BAR) (nur Motorcodes CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE)
A5 Bremsservorelais -J569- (bis Juni 2009)
Anlasserrelais -J53- (ab Juni 2009)
A6 Fortsetzung Kühlmittelzirkulationsrelais -J151- (bis Juni 2009)
Anlasserrelais 2 -J695- (ab Juni 2009)
B1 Nicht benutzt
B2 Nicht benutzt
B3 Kraftstoffpumpenrelais -J17- (bis Juni 2009)
B4 Nicht benutzt
B5 Kraftstoffkühlpumpenrelais -J445- (bis Juni 2009)
B6 Nicht benutzt
C1 Umwälzpumpenrelais -J160- (nur Motorcode BAR)
Bremsservorelais -J569- (nur Motorcodes BHK, BHL)
Relais für Hilfskühlmittelpumpe -J496- (Motorcodes CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, Nur CJWE)
C2 Motronic Stromversorgungsrelais -J271- (bis Juni 2009)

ad vertisements

Sicherungskastendiagramm (Dieselmotor)

Sicherungskastendiagramm (Motorraum): Audi Q7

Zuordnung der Sicherungen und Relais im Motorraum (Dieselmotor)

EIN Funktion / Komponente
1 60 Steuergerät für Kühlerlüfter
-J293- Kühlerlüfter -V7-
2 80 Steuergerät für automatische Glühperiode -J179-
3 40 Heizelement für Zusatzlufterhitzer -Z35- (400 W)
4 40/60 Steuergerät für Kühlerlüfter
2 -J671- Kühlerlüfter 2 -V177-
5 60/80 Steuergerät
für Glühperiode 2 -J703- Relais für 3. Wärmeeinstellung -J959-
6 60/80 Heizelement für Zusatzlufterhitzer -Z35- (2 x 400 W)
7 15 Kartengesteuerter Thermostat des Motorkühlsystems -F265- Steuergerät für
automatische Glühperiode -J179-
Drosselklappenmodul -J338- Relais für
niedrige Wärmeabgabe -J359- Relais für
hohe Wärmeabgabe -J360- Steuergerät für
Turbolader 1 -J724- Steuergerät für
Turbolader 2 – J725-
Steuergerät für Bypass des Ladeluftkühlers -J865-
Abgasrückführungsventil -N18-
Umschaltventil für Abgasrückführungskühler -N345- Umschaltventil für
Abgasrückführungskühler 2 -N381-
Magnetventil für elektrohydraulische Motorbefestigung -N398-
Öldruck Steuerventil -N428-
Zylinderkopf-Kühlmittelventil -N489-
Motor der Ansaugkrümmerklappe -V157-
Motor für Ansaugkrümmerklappe 2 -V275-
8 5 Steuergerät für Kühlerlüfter -J293-
Steuergerät für Kühlerlüfter 2 -J671-
9 15 Motorsteuergerät -J623-
Motorsteuergerät 2 -J624-
10 10 Kraftstoffdruckregelventil -N276-
Kraftstoffdosierventil -N290-
Kraftstoffdosierventil 2 -N402-
Kraftstoffdruckregelventil 2 -N484-
11 10/15 Lambdasonde -G39-
Lambdasonde 2 -G108-
Lambdasondenheizung -Z19-
Lambdasondenheizung -Z28-
12 5/10 Relais für Kraftstoffkühlpumpe -J445-
Steuergerät für
NOx-Geber -J583- Steuergerät für NOx-Geber 2 -J881-
Kraftstoffkühlpumpe -V166- Pumpe für
Abgasrückführungskühler -V400-)
Partikelsensor -G784-
13 10/15 Hochdruckgeber -G65- Relais für
fortgesetzte Kühlmittelumwälzung -J151- Relais für
Kraftstoffkühlungspumpe -J445-
Steuergerät für Glühperiode 2 -J703- Umschaltventil für
Abgasrückführungskühler 2 -N381-
Pumpe für
Kühlmittelumwälzung -V50- Fortsetzung der Kühlmittelumwälzpumpe -V50- Fortsetzung Pumpe -V51-
Kraftstoffkühlpumpe -V166-
Motor für Ansaugkrümmerklappe 2 -V275-
Abgasrückführungskühlerpumpe -V400-
14 5 Luftmassenmesser -G70-
Luftmassenmesser 2 -G246-
15 5 Motorsteuergerät -J623-
Motorsteuergerät 2 -J624-
16 20/25 Druckpumpe des
Kraftstoffsystems -G6- Steuergerät für Kraftstoffpumpe -J538-
17 5/10/20 Kraftstoffpumpe -G23- Druckgeber
für Reduktionsmittel-Dosiersystem -G686-
Reduktionsmittelpumpe -V437- Heizung
für Reduktionsmittelpumpe -Z103-
Motorsteuergerät -J623-
Motorsteuergerät 2 -J624-
18 Kurbelgehäuseentlüftungsheizelement -N79-
Kurbelgehäuseentlüftungsheizelement 2 -N483-
Relais für zusätzliche Kraftstoffpumpe -J832-
Zusatzkraftstoffpumpe
-V393-
Druckgeber
für Reduktionsmittel- Dosiersystem -G686- Reduktionsmittelpumpe -V437- Heizgerät für Reduktionsmittel Pumpe -Z103-
Relais
A1 Steuergerät für automatische Glühperiode -J179-
A2 Bis Juni 2009; V12: Anlasserrelais -J53-
Ab Juni 2009: Klemme 30 Spannungsversorgungsrelais -J317-
A3 CCGA, CCFA, CCFC, V12: Glühperiodensteuereinheit 2 -J703-
A4 Bis Juni 2009; V12: Anlasserrelais 2 -J695-
Ab Juni 2009; CCMA, CATA: Relais für zusätzliche Kraftstoffpumpe -J832-
A5 Bis Juni 2009: Nicht verwendet
Ab Juni 2009: Anlasserrelais -J53-
A6 Bis Juni 2009: Relais für zusätzliche Kraftstoffpumpe -J832-
Ab Juni 2009: Anlasserrelais 2 -J695-
B1 CCMA, CATA, CLZB, CNRB: Relais für niedrige Wärmeabgabe -J359-
B2 Nicht benutzt
B3 Bis Juni 2009: Kraftstoffpumpenrelais -J17-
Ab Juni 2009; CLZB, CNRB: Relais für 3. Hitzeeinstellung -J959-
B4 CCMA, CATA, CLZB, CNRB: Relais mit hoher Wärmeabgabe -J360-
B5 Bis Juni 2009; V12: Kraftstoffkühlpumpenrelais -J445-
Ab Juni 2009; CCFA: Kraftstoffpumpenrelais für Zusatzheizung -J749-
B6 CCGA, V12: Relais für Hilfskühlmittelpumpe -J496-
C1 Bis Juni 2009; V12: Kraftstoffpumpenrelais für Zusatzheizung -J749-
Ab Juni 2009; CCMA, CATA, CCFA: Kraftstoffkühlpumpenrelais -J445
C2 Bis Juni 2009; V12: Spannungsversorgungsrelais Klemme 30 -J317-
Ab Juni 2009; CCFA: Kraftstoffpumpenrelais -J17-
Sicherungskasten Nr. 1 im Fahrgastraum (links)

Position des Sicherungskastens

Es befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.Die Position der Sicherungen im Fahrgastraum (links): Audi Q7

ad vertisements

Sicherungskastendiagramm

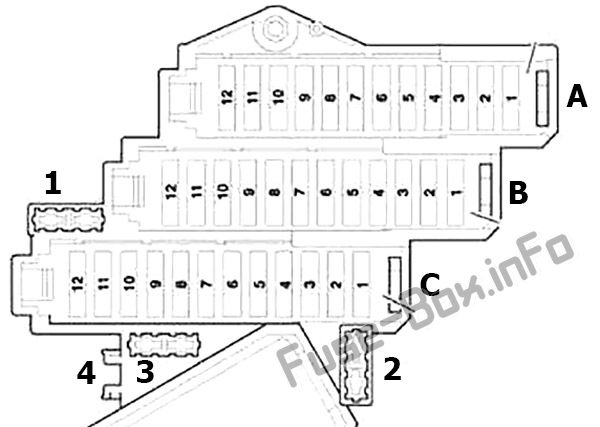

Sicherungskastendiagramm (linke Seite der Instrumententafel): Audi Q7

Zuordnung der Sicherungen in der Instrumententafel (links)

EIN Funktion / Komponente
1 – – Nicht benutzt
2 10 Ab Juni 2009: Hauptsicherung für Sonderausstattung -S245-
3 – – Nicht benutzt
4 – – Nicht benutzt
A1 5 Bis Juni 2010: Nicht verwendet
Ab Juni 2010: Spannungsstabilisator -J532-
A2 5 Bis Juni 2010: Nicht verwendet
Ab Juni 2010: Relais für automatischen Blendschutz-Innenspiegel -J910-
A3 7.5 Bis Juni 2010: Nicht verwendet
Ab Juni 2010: Steuergerät für Informationselektronik 1 -J794-
A4 5 Bis Mai 2010: Reifendruckkontrollgerät -J502-
A5 20 Steuergerät für Zusatzheizung -J364-
A6 10 LHD: Einstellschalter für die Lordosenstütze des Fahrersitzes -E176-

RHD: Einstellschalter für die Lordosenstütze des Beifahrersitzes -E177-

A7 35 LHD:
Steuergerät für Fahrertür -J386-
Motor für Fensterheber auf der Fahrerseite -V147-
Steuergerät für
linke hintere Tür -J388- Motor für Fensterheber hinten links -V26-

RHD:
Steuergerät für Beifahrertür
hinten -J387- Motor für Fensterheber vorne rechts -V27 –
Beifahrerseiten-Fensterhebermotor -V148-

A8 15 LHD:
Steuergerät für Fahrertür -J386- Steuergerät für linke
hintere Tür -J388- (bis Mai 2008)

RHD:
Steuergerät für Beifahrertür -J387- Steuergerät für rechte
hintere Tür -J389-

A9 5 Bis Mai 2008: Energiemanagement-Steuergerät -J644-
Ab Juni 2010: Vom Reifendruckkontroll-Steuergerät -J502-
A10 30 LHD:
Eingabe-
und Startberechtigungssteuergerät -J518- Eingabe- und Startberechtigungsschalter -E415-
A10 5 RHD:
Media Player auf Position 1 -R118- (bis Juni 2009)
Media Player auf Position 2 -R119- (bis Juni 2009)
CD-Wechsler -R41- (bis Mai 2010)
DVD-Player -R7- (bis Mai 2010) 2010)
MiniDisc-Player -R153- (bis Juni 2009)
Videorecorder und DVD-Player -R129- (bis Juni 2009)
Anschluss für externe Audioquellen -R199- (bis Juni 2009)
A11 10 LHD:
Steuergerät für Lenksäulenelektronik -J527-

RHD:
Climatronic-Bedien- und Anzeigeeinheit
hinten -E265- Steuergerät für Frischluftgebläse hinten -J391-

A12 5 LHD:
Innenüberwachungssensor
-G273- Alarmhorn -H12-

RHD:
Zentrale Steuereinheit des Komfortsystems -J393-

B1 – – Nicht benutzt
B2 – – Nicht benutzt
B3 15 Bis Juni 2009: Nicht verwendet
Ab Juni 2009: Lüftungssteuergerät vorne links -J800-
B4 30 Wischermotor- Steuergerät -J400- Scheibenwischermotor -V-
B5 5 Licht- / Regensensor -G397-
B6 25 Zweifarbiges
Hornrelais
-J4- Hochtonhorn -H2- Tieftonhorn -H7-
B7 30 LHD: Bordversorgungssteuergerät -J519-
B7 25 RHD; ab Juni 2010: 12 V Steckdose 3 -U19-
12 V Steckdose 4 -U20-
B8 25 LHD: Steuergerät für Bordversorgung -J519-
RHD: Zigarettenanzünder -U1-
B9 25 LHD:
Bordsteuergerät -J519-

RHD:
12-V-Steckdose -U5-
12-V-Steckdose 2 -U18-

B10 10 LHD:
Steuergerät im Schalttafeleinsatz -J285- (bis Mai 2010)
Datenbus-Diagnoseschnittstelle -J533-
Anzeige im Schalttafeleinsatz -Y24- (bis Mai 2010)

RHD:
Klimatronisches Steuergerät -J255-
Frischluftgebläsesteuerung Einheit -J126-

B11 30 Relais für Scheinwerferwaschanlage -J39-
B12 10 16-poliger Stecker -T16-, Diagnosestecker
C1 10 Linker Scheinwerfer
C2 5 Steuereinheit für adaptive Geschwindigkeitsregelung -J428- Sensorheizung
für adaptive Geschwindigkeitsregelung -Z47-
C3 5 Direktsicht Japan Anzeigeeinheit -J145-
Anzeigeeinheitstaste -E506-
Kühlmittel-Absperrventilrelais -J541- Heizungskühlmittel
-Absperrventil -N279-
C4 10 Spurverlassenswarnung
Spurverlassenswarnung Steuergerät -J759-
Windschutzscheibenheizung für Spurverlassenswarnung -Z67-
C5 5/10 LHD:
Steuergerät
für Signalsystem -J616- Bediengerät für Spezialsignale -E507-
Ab November 2007: Vorbereitung für Multimedia (9WM)

RHD:
Ab November 2007: Vorbereitung für Multimedia (9WM)

C6 5 LHD:
Steuergerät für Lenksäulenelektronik -J527- Steuergerät für Eingabe-
und Startberechtigung -J518-
Lichtschalter -E1-
Zentralsteuergerät für Komfortsystem -J393- Steuergerät für
Anhängerdetektor -J345- Steuergerät für
Reifendrucküberwachung -J502- (7K6) (ab Juni 2008)

RHD:
Beheiztes Sitzkissen für den hinteren linken Sitz -Z10-
Beheizte Rückenlehne für den hinteren linken Sitz -Z11-
Beheiztes Sitzkissen für den rechten hinteren Sitz -Z12-
Beheizte Rückenlehne für den rechten hinteren Sitz -Z13-

C7 5 Geber für Ölstand und Öltemperatur -G266-
C8 5 16-poliger Stecker -T16-, Diagnosestecker
C9 5 Automatischer Blendschutz-Innenspiegel -Y7-
C10 5 Steuergerät für
Garagentorbetrieb -J530- Bediengerät für Garagentor -E284-
C11 5 Datenbus-Diagnoseschnittstelle -J533-
C12 5 LHD:
Regler für die
Scheinwerferbereichssteuerung -E102- Motor für die Steuerung des linken Scheinwerferbereichs -V48- Motor für die Steuerung des
rechten Scheinwerferbereichs -V49-

RHD:
Luftqualitätssensor -G238- Klimatronik-
Bedien- und Anzeigeeinheit hinten
-E265- Klimatronik- Steuergerät -J255-

ad vertisements

Sicherungskasten Nr. 2 im Fahrgastraum (rechts)

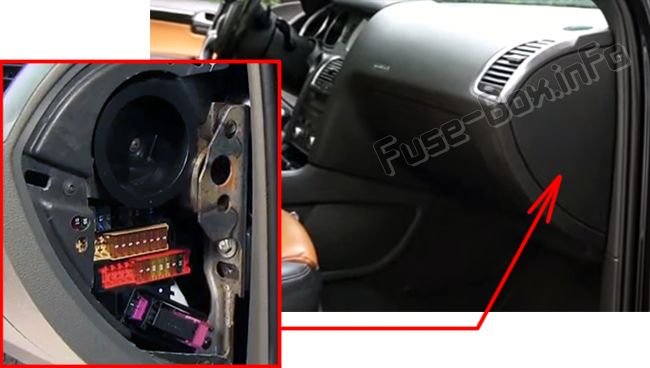

Position des Sicherungskastens

Es befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.Die Position der Sicherungen im Fahrgastraum (rechts): Audi Q7

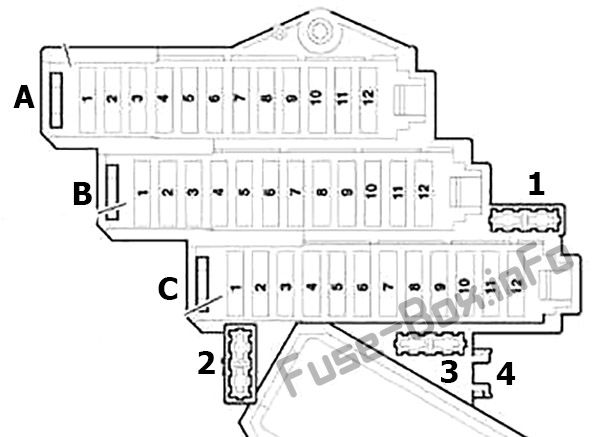

Sicherungskastendiagramm

Sicherungskastendiagramm (rechte Seite der Instrumententafel): Audi Q7

Zuordnung der Sicherungen in der Instrumententafel (rechts)

EIN Funktion / Komponente
1 5 Sicherung für Steuereinheit für strukturbedingten Schall -S348-
2 5 Ab Juni 2008: Kühlkastensicherung -S340-
3 – – Nicht benutzt
4 – – Nicht benutzt
A1 20 Beheiztes Sitzkissen für den linken Rücksitz -Z10-
Beheizte Rückenlehne für den linken Rücksitz -Z11-
Beheiztes Sitzkissen für den rechten Rücksitz -Z12-
Beheizte Rückenlehne für den rechten Rücksitz -Z13-
A2 5/10 Bis Mai 2010: Steuergerät für Automatikgetriebe -J217-

Ab Juni 2010: Antennenverstärker für Mobiltelefon -R86-
Steuergerät für Chipkartenleser -J676-
Telefonhalterung -R126-

A3 30 Beheiztes Sitzkissen für den vorderen linken Sitz -Z45-
Beheiztes Sitzkissen für den vorderen rechten Sitz -Z46-
A3 15 RHD; ab Juni 2009: Lüftungssteuergerät vorne rechts -J799-
A4 20 ABS-Steuergerät -J104-
A5 15 LHD:
Steuergerät für Beifahrertür vorne -J387- Steuergerät für
hintere rechte Tür -J389- (bis Mai 2008)

RHD:
Steuergerät für Fahrertür -J386- Steuergerät für linke
hintere Tür -J388-

A6 25 LHD:
12-V-Buchse 3 -U19-
12-V-Buchse 4 -U20-

RHD; bis Mai 2010:
12-V-Buchse 3 -U19-
12-V-Buchse 4 -U20-

RHD; ab Juni 2010:
Bordversorgungssteuergerät -J519- (30A)

A7 10 LHD: Einstellschalter für die Lordosenstütze des Beifahrersitzes -E177-
RHD: Einstellschalter für die Lordosenstütze des Fahrersitzes -E176-
A8 20 LHD: Zigarettenanzünder -U1-
A8 25 RHD: Bordversorgungssteuergerät -J519-
A9 25 LHD:
12-V-Buchse -U5-
12-V-Buchse 2 -U18-

RHD:
Bordversorgungssteuergerät -J519-

A10 10 LHD:
Klimatronisches Steuergerät -J255-
Frischluftgebläse-Steuergerät -J126-

RHD:
Bis Juni 2010: Steuergerät im Schalttafeleinsatz -J285-
Ab Juni 2010: Diagnoseschnittstelle für Datenbus -J533-

A11 5 Bis Mai 2008:
Bremslichtschalter -F-
Bremspedalschalter -F47-
ABS-Steuergerät -J104-
A11 15 Ab Juni 2010: Kühlschrank Box -J698-
A12 15 Bordsteuergerät 2 -J520-
B1 10 Rechter Scheinwerfer
B2 5 Steuergerät für adaptive Federung -J197-
B3 5 Vorbereitung für das Mobiltelefon (9ZD)
B4 5 Steuergerät für Spurwechselassistent -J769-
Steuergerät für Spurwechselassistent 2 -J770-
B5 5 Bremslichtunterdrückungsrelais -J508-
Kupplungspedalschalter -F36-
B6 5/20 Steuergerät für Automatikgetriebe -J217-
B7 5 ABS-Steuergerät -J104-
B8 5 Multifunktionsschalter -F125-
Tiptronic-Schalter -F189-
Steuergerät für Wählhebelsensoren -J587-
B9 5 Steuereinheit für Einparkhilfe -J446-
Steuereinheit für Draufsichtkamera -J928- (LHD; ab Juni 2012)
B10 5 LHD: Airbag-Steuergerät -J234-
RHD: Datenbus-Diagnoseschnittstelle -J533-
B11 5 LHD:
Beheizter hinterer linker Sitzschalter mit Regler -E128-
Beheizter hinterer rechter Sitzschalter mit Regler -E129-

RHD:
Steuergerät für Lenksäulenelektronik -J527- Steuergerät für Eingabe-
und Startberechtigung -J518-
Lichtschalter -E1-
Zentrale Steuerung des Komfortsystems Einheit -J393- Steuergerät für
Anhängerdetektor -J345-

B12 5 LHD:
Luftqualitätssensor -G238- Climatronic-
Bedien- und Anzeigeeinheit hinten
-E265- Climatronic- Steuergerät -J255-

RHD: Scheinwerferbereichsregler -E102-
Motor für die Steuerung des linken Scheinwerferbereichs -V48- Motor für die Steuerung des
rechten Scheinwerferbereichs -V49-

C1 15 Bis Mai 2007: Heckscheibenwischermotor -V12-
Ab Juni 2008: Kühlbox -J698-
C1 10 Ab Juni 2010: Steuergerät im Schalttafeleinsatz -J285-
C2 5 Bis Juni 2010: Linkes Waschstrahl-Heizelement -Z20-
Rechtes Waschstrahl- Heizelement -Z21-
Ab Juni 2010: Steuergerät für Rückfahrkamerasystem -J772-
C3 30 Bis Mai 2010: Bordversorgungssteuergerät -J519-
C3 5 Ab Juni 2010: DVD-Player -R7-
CD-Wechsler -R41-
C4 5 Ab Juni 2009: Anzeigeeinheit für Frontinformationsanzeige und Bedieneinheit-Steuereinheit -J685-
C5 10.05.15 Bis Juni 2009: Telefon Sende- und Empfangseinheit -R36-
Bis Mai 2010: Telefonhalterung -R126-
Steuergerät für Chipkartenleser -J676
Ab Juni 2010: Steuergerät für Automatikgetriebe -J217-
C6 15 Bis Juni 2009: Steuergerät für Frontinformationsanzeige und Bedieneinheit -J523-
Antennenverstärker -R24-
 C6 7.5 Bis Juni 2009: Steuergerät für Frontinformationsanzeige und Bediengerät -J523-
Bis Mai 2010: Steuergerät für Informationselektronik 1 -J794-
C6 30 Ab Juni 2010: Getriebehydraulikpumpenrelais -J510- (nur für Modelle mit Start / Stopp-System)
Steuergerät für Hilfshydraulikpumpe -J922- (nur für Modelle mit Start / Stopp-System)
C7 20 Steuergerät für Schiebedacheinstellung -J245-
C8 20 Steuergerät für Schiebedach hinten -J392-
C9 20 Steuergerät für Schiebedachrollo -J394-
C10 5 LHD: Media Player auf Position 1 -R118- (bis Mai 2009)
Media Player auf Position 2 -R119- (bis Mai 2009)
DVD-Player -R7- (bis Mai 2010)
CD-Wechsler -R41- (bis Mai 2010) 2010)
MiniDisc-Player -R153- (bis Mai 2009)
Videorecorder und DVD-Player -R129- (bis Mai 2009)
Anschluss für externe Audioquellen -R199- (von 2006 November bis Mai 2009)
C10 30 RHD: Berechtigungssteuerung eingeben
und starten -J518- Berechtigungsschalter eingeben und starten -E415-
C11 35 LHD:
Fensterhebermotor für Beifahrerseite -V148- Motor für Fensterheber
hinten rechts -V27-

RHD:
Steuergerät für Fahrertür -J386-
Motor für Fensterheber für Fahrerseite -V147-
Steuergerät für Heckklappe
links -J388- Motor für Fensterheber hinten links –J388- V26-

C12 10 LHD:
Climatronic-Bedien- und Anzeigeeinheit
hinten -E265- Steuergerät für Frischluftgebläse hinten -J391-

RHD: Steuergerät für Lenksäulenelektronik -J527-

ad vertisements

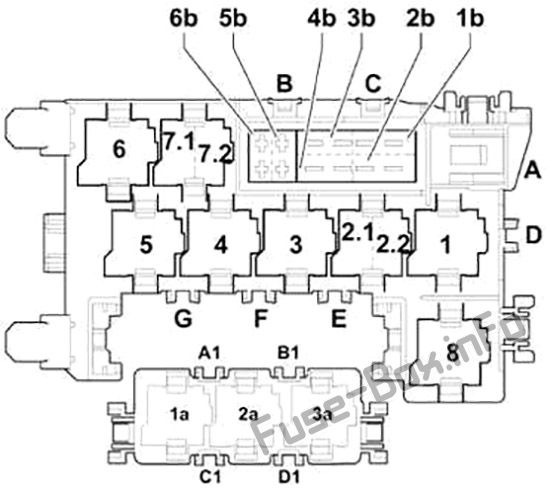

Relais- und Sicherungsträger im mittleren Armaturenbrett

Modelle mit Linkslenkung: in der Mitte der Schalttafel.
Rechtslenkermodelle: im Fußraum des Fahrers.Relais- und Sicherungsträger im mittleren Armaturenbrett: Audi Q7

Relais- und Sicherungsträger im mittleren Armaturenbrett

EIN Funktion / Komponente
B. – – Nicht benutzt
C. 30 Steuergerät für Anhängerdetektor -J345- (nur USA) Bremskraftverstärker
(nur USA)
D. 30 Steuergerät zur Sitzverstellung und Lenksäulenverstellung mit Speicherfunktion -J136-
Steuergerät zur Beifahrersitzverstellung mit Speicherfunktion -J521-
E. – – Nicht benutzt
F. – – Nicht benutzt
G – – Nicht benutzt
1b 40 Frischluftgebläse -V2-
2b 40 ABS-Steuergerät -J104-
3b 40 Frischluftgebläse hinten -V80-
4b 40 Beheizte Heckscheibe -Z1-
5b 15 Ab Juni 2007: Heckscheibenwischermotor -V12-
6b 5 Ab Juni 2007: Linkes Waschstrahlheizelement -Z20-
Rechtes Waschstrahlheizelement -Z21-
A1 – – Nicht benutzt
B1 – – Nicht benutzt
C1 – – Nicht benutzt
D1 – – Nicht benutzt
Relais
1 Adaptives Federkompressorrelais -J403-
2.1 Klemme 75x Spannungsversorgungsrelais -J694-
2.2 Zweifarbiges Hornrelais -J4-
3 Relais für Scheinwerferwaschanlage -J39-
4 Bremslichtunterdrückungsrelais -J508-
5 Nicht benutzt
6 Beheiztes Heckscheibenrelais -J9-
7.1 V6 TDI / FSI, V8 MPI / FSI, V12 TDI: Fortsetzung des Kühlmittelzirkulationsrelais -J151- (V6 FSI ab Juni 2009)
7.1 Ab Juni 2010: Kühlmittel-Absperrventilrelais -J541- (nur bei Modellen mit 6-Zylinder-Dieselmotor, Generation 2)
7.2 Ab Juni 2010: Relais für automatischen Blendschutz-Innenspiegel -J910- (nur Modelle mit 8-Gang-Automatikgetriebe)
8 Getriebehydraulikpumpenrelais -J510-
1a Nicht benutzt
2a Nicht benutzt
3a Nicht benutzt
Sicherungskasten im Gepäckraum

Der Sicherungskasten befindet sich auf der rechten Seite des Gepäckraums hinter der Verkleidung.

ad vertisements

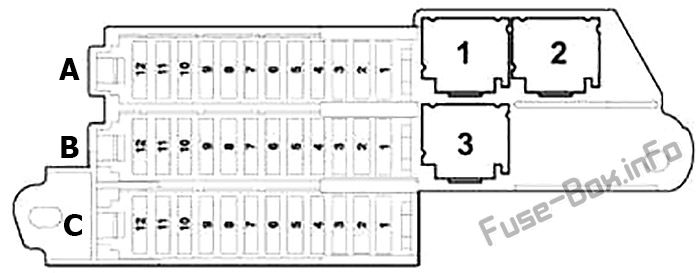

Sicherungskastendiagramm

Sicherungskastendiagramm (Gepäckraum): Audi Q7

Zuordnung der Sicherungen und Relais im Gepäckraum

EIN Funktion / Komponente
A1 15 Bis Mai 2010: Signalsteuergerät -J616-
Ab Juni 2010: Multimedia-Systemsteuergerät -J650-
A2 30 Steuereinheit zum Reduktionsmittel-Dosiersystem -J880-
A3 5/15 Bis Mai 2010: Adaptives Fahrwerkssteuergerät -J197-
Ab Juni 2012: Reduziermittel-Tankklappenschalter -F502-
A4 5 Bis Mai 2010: Steuergerät für
Rückfahrkamera -J772- Rückfahrkamera -R189-
A5 5 Steuergerät für Einparkhilfe -J446-
A6 15 Zentrale Steuereinheit des Komfortsystems 2 -J773-
A7 15 Zentrale Steuereinheit des Komfortsystems 2 -J773-
A8 5 Fernbedienungsempfänger für Zusatzheizung -R64-
A9 20 12 V Steckdose 5 -U26-
A10 20 Zentrale Steuereinheit des Komfortsystems -J393-
A11 15 Antennenlesegerät für schlüsselloses Zugangssystem -J723-
A12 30 Zentrale Steuereinheit des Komfortsystems -J393-
B1 15 Steuergerät für Signalsystem -J616-
B2 5 Bedieneinheit für Spezialsignale -E507-
B3 15 Funksprech-Abschaltrelais -J84-
Funkgerät -R8-
B4 15 Funksprech-Abschaltrelais -J84-
Funkgerät -R8-
B5 5 Radio -R-
B5 15 Ab Juni 2010: Signalsteuergerät -J616-
B6 5 Bis Juni 2009: TV-Tuner -R78-
B7 5 Bis Juni 2009: Navigationssystem mit Steuergerät für CD-Laufwerk -J401-
B8 30 Bis Juni 2009: Steuergerät für digitales Soundpaket -J525-
B9 5 Bis Juni 2009: Digitalradio -R147-
B10 30 Bis Juni 2009: Steuergerät für digitales Soundpaket 2 -J787-
B11 5 Bis Juni 2009: Steuergerät für
Rückfahrkamera -J772- Rückfahrkamera -R189-
B12 – – Nicht benutzt
C1 Von Juni 2009 bis Mai 2010: Radio -R-
C1 7,5 / 30 Ab Juni 2010: Steuergerät für digitales Soundpaket -J525-
C2  5 Ab Juni 2009: TV-Tuner -R78-
Ab Juni 2011: Digitaler TV-Tuner -R171-
C3 30 Ab Juni 2009: Steuergerät für digitales Soundpaket -J525-
C4 30 Ab Juni 2009: Steuergerät für digitales Soundpaket 2 -J787-
C5 15 Unterhaltung auf dem Rücksitz (9WP, 9WK) (von November 2007 bis Mai 2010)
Steuergerät für Multimedia-System -J650- (bis Mai 2010)
Steuergerät für adaptives Fahrwerk -J197- (ab Juni 2010)
C6 20 Zentrale Steuereinheit des Komfortsystems -J393-
C7 30 Steuergerät für Heckklappe -J605-
Motor in Steuergerät für Heckklappe -V375-
C8 30 Steuergerät für Heckklappe 2 -J756-
Motor in Steuergerät für Heckklappe 2 -V376-
C9 15 Steuergerät für Anhängerdetektor -J345-
C10 15/20 Steuergerät für Anhängerdetektor -J345-
C11 15/20 Steuergerät für Anhängerdetektor -J345-
C12 25/30 Steuergerät für Anhängerdetektor
-J345- Kugelkopfmotor mit schwenkbarem Anhängerkupplungs -V317-
Relais
1 Nicht benutzt
2 Nicht benutzt
3 Ab November 2007: 6-poliger Stecker -T6am- für Rear Seat Entertainment

Rate article
Add a comment
