Auf dieser Seite finden Sie die Sicherungskasten-Belegung des Audi TT 8N der Baujahre 1999 bis 2006.
Die Übersicht zeigt die Einbauorte der Sicherungskästen sowie die Zuordnung der Sicherungen und Relais.
Die Tabellen enthalten Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungskasten – Übersicht
- Position der Sicherungskästen
- Sicherungskasten im Innenraum
- Sicherungskasten im Motorraum
- Sicherungsbelegung
- Sicherungskasten Instrumententafel / Fahrerseite
- Relaisbelegung
- Relaisbelegung
- Relaisbelegung (2)
- Sicherungsbelegung
- Sicherungsbelegung (2)
- Häufige Fragen
- Wo befindet sich der Sicherungskasten beim Audi TT 8N?
- Welche Angaben enthält die Sicherungsbelegung?
- Weitere Audi Sicherungskasten-Belegungen
Sicherungskasten – Übersicht
Nachfolgend die Sicherungskästen und die Sicherungsbelegung für den Audi TT 8N. Die Angaben können je nach Ausstattung und Baujahr abweichen.
Position der Sicherungskästen

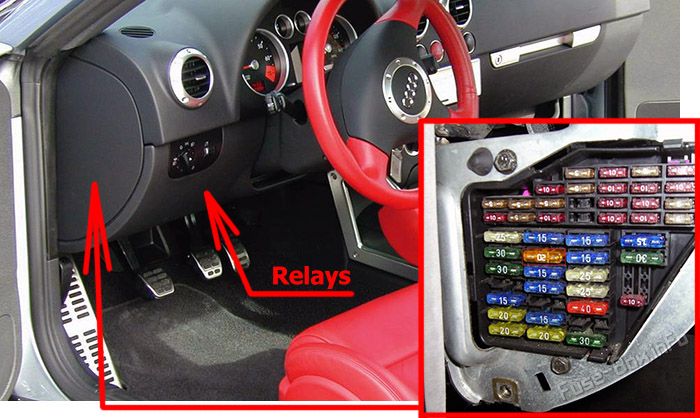

Sicherungskasten im Innenraum
Sicherung are behind a cover on Fahrer’s side. Two Relais panels are located in instrument Verkleidung. Sicherung are behind a cover on Fahrer’s side. Two Relais panels are located in instrument Verkleidung.
Sicherungskasten im Motorraum
It is located on links, on bulkhead. main Sicherungskasten is located on Batterie.
Sicherungsbelegung
Sicherungsbelegung kann abweichen!
Sicherungskasten Instrumententafel / Fahrerseite
| Sicherung | Ampere | Funktion |
|---|---|---|
| 1 | 10A | Heated außen Spiegel, Fahrerseite Heated außen Spiegel, Beifahrer side Heizung element, links washer jet Heizung element, rechts washer jet |
| 2 | 10A | Hazard warning Beleuchtung Schalter |
| 3 | 5A | Handschuhfach Beleuchtung Nebel Beleuchtung Relais Ar Klimaanlage/Climatronic Bedien- und Anzeigeeinheit |
| 4 | 5A | Number plate Beleuchtung, links Number plate Beleuchtung, rechts |
| 5 | 7.5A | Fresh air/air recirculating flap Schalter Continued Kühlmittel circulation Relais Bulb monitoring device, vorne Brake pedal Schalter |
| 6 | 5A | Zentralverriegelung Steuergerät |
| 7 | 10A | Diagnosis connection Reversing Beleuchtung Schalter Hazard warning Beleuchtung Schalter Speedometer sender |
| 8 | 5A | Mobile telephone operating Elektronik Steuergerät |
| 9 | 5A | ABS Steuergerät |
| 10 | 10A/15A | 1998-2001: Motronic Steuergerät Motronic current supply Relais; 2002-2006: S contact Zentralverriegelung Steuergerät Steuergerät in dash Verkleidung insert |
| 11 | 5A | Steuergerät in dash Verkleidung insert Oil level und oil temperature sender |
| 12 | 7.5A | Diagnosis connection Mobile telephone operating Elektronik Steuergerät Aerial amplifier für mobile telephone |
| 13 | 10A | Brake Beleuchtung Schalter |
| 14 | 10A | Zentralverriegelung Steuergerät Tür Warnlampe, links Tür Warnlampe, rechts Innenraummonitor Deaktivierung Schalter Innenraumverriegelung Schalter, Fahrerseite hinten Deckelfernentriegelung Schalter |
| 15 | 5A | Steuergerät in dash Verkleidung insert automatisch gearbox Steuergerät |
| 16 | 10A | Radiator Lüfter Steuergerät |
| 17 | – | Nicht belegt |
| 18 | 10A | Main beam bulb, rechts Fog Beleuchtung Relais Steuergerät in dash Verkleidung insert |
| 19 | 10A | Main beam bulb, links |
| 20 | 15A | Leuchtweitenregler Motor, rechts Leuchtweitenregler Leuchtweitenregler Motor, links Lampenüberwachungsgerät, vorne |
| 21 | 15A | Bulb monitoring device, vorne |
| 22 | 5A | Bulb monitoring device, vorne Side Beleuchtung bulb, rechts Steuergerät in dash Verkleidung insert |
| 23 | 5A | Bulb monitoring device, vorne Side Beleuchtung bulb, links Steuergerät in dash Verkleidung insert |
| 24 | 20A | Automatisch intermittent wash und wipe Relais Intermittent wiper Schalter |
| 25 | 25A | Ar Klimaanlage/Climatronic Bedien- und Anzeigeeinheit Beheizt hinten Fenster Relais Frischluftgebläse Frischluftgebläse Steuergerät |
| 26 | 25A | Heated hinten Fenster Schalter |
| 27 | 30A | Cabrio windbreak Steuergerät Cabrio windbreak Schalter |
| 28 | 20A | Kraftstoff System pressurisation Pumpe |
| 29 | 15A | Motronic Steuergerät |
| 30 | – | Nicht belegt |
| 31 | 5A/20A | Four-wheel drive Steuergerät automatisch gearbox Steuergerät |
| 32 | 10A | Injectors |
| 33 | 20A/30A | Automatisch intermittent wash und wipe Relais |
| 34 | 10A | Ladedruckregelung Magnetventil Einlassnockenwellensteuerventil 1 Turbolader Umluftventil |
| 35 | – | Nicht belegt |
| 36 | 15A | Vorne und hinten fog Beleuchtung Schalter |
| 37 | 10A/20A | 1998-2001 (10A): S contact Zentralverriegelung Steuergerät Steuergerät in dash Verkleidung insert; 2002-2006 (20A): Motronic Steuergerät Motronic current supply Relais |
| 38 | 15A | Zentralverriegelung Steuergerät Anti-theft Alarm System Hupe |
| 39 | 15A | Hazard warning Beleuchtung Schalter |
| 40 | 20A | Dual tone Hupe Relais |
| 41 | 15A | Zigarettenanzünder |
| 42 | 20A | Funkverstärker |
| 43 | 10A/15A | Activated charcoal filter System solenoid valve 1 Secondary air inlet valve Secondary air Pumpe Relais Air mass meter Exhaust gas temperature sender 1 |
| 44 | 15A | Heated Fahrer Sitz regulator Heated Beifahrer Sitz regulator |
Relaisbelegung
Relaisbelegung
| Relais | Funktion |
|---|---|
| 1 | Nicht belegt |
| 2 | Bulb monitoring device, vorne |
| 3 | Bulb monitoring device, vorne |
| 4 | Fog Beleuchtung Relais |
| 5 | Anlasser inhibitor Relais |
| 6 | Nicht belegt |
| 7 | Brake Beleuchtung suppression Relais / Nicht belegt (from model year 2003) |
| 8 | Nicht belegt |
| 9 | Nicht belegt |
| 10 | Heated hinten Fenster Relais |
| 11 | Anlasser inhibitor Relais |
| 12 | Cabrio windbreak Steuergerät |
| 13 | Continued Kühlmittel circulation Relais / Reversing Beleuchtung Relais |
| 14 | Nicht belegt |
| 15 | Nicht belegt |
| 16 | Nicht belegt |
| 17 | Nicht belegt |
| 18 | Differential Schloss Sicherung (Haldex coupling) (up to model year 1999) / Nicht belegt (from model year 2000) |
Relaisbelegung (2)
| Relais | Funktion |
|---|---|
| 1 | Dual tone Hupe Relais |
| 2 | X contact relief Relais |
| 3 | Nicht belegt |
| 4 | Kraftstoffpumpe Relais |
| 5 | Automatisch intermittent wash und wipe Relais |
| 6 | Automatisch intermittent wash und wipe Relais |
| A | Cabriolet Dach actuation Sicherung |
| B | Hydraulic Pumpe Relais Sicherung |
| C | Elektrische Fensterheber thermo-Sicherung |
Sicherungsbelegung
| Sicherung | Ampere | Funktion |
|---|---|---|
| 1 | Secondary air Pumpe Relais | |
| 2 | Motronic current supply Relais | |
| 3 | Hydraulic Pumpe Relais Sicherung | |
| 4 | Secondary air Pumpe Sicherung | |
| 5 | Nicht belegt | |
| 6 | Nicht belegt | |
| 7 | Automatisch gearbox Steuergerät Sicherung | |
| 8 | Nicht belegt | |
| 9 | Nicht belegt |
Sicherungsbelegung (2)
| Sicherung | Ampere | Funktion |
|---|---|---|
| S131 | Secondary air injection Pumpe | |
| S132 | Motormanagement | |
| S133 | Cooling Lüfter 2 | |
| S134 | Innenraum | |
| S138 | Lichtmaschine | |
| S162 | ABS Pumpe | |
| S163 | ABS valves | |
| S164 | Cooling Lüfter |
Häufige Fragen
Wo befindet sich der Sicherungskasten beim Audi TT 8N?
Beim Audi TT 8N sind Sicherungskästen im Innenraum sowie im Motorraum vorgesehen. Details stehen in den Abschnitten zur Position und in den Tabellen.
Welche Angaben enthält die Sicherungsbelegung?
Jede Zeile ordnet einer Sicherungsnummer den Ampere-Wert und den zugehörigen Verbraucher zu. Fehlt in der Quelle eine Sicherungsnummer, bleibt das Feld leer (—) und wird nicht ergänzt. Die Zuordnung kann je nach Ausstattung und Baujahr abweichen.
