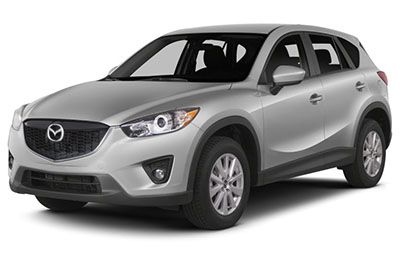

In diesem Artikel betrachten wir den Mazda CX-5 (KE) der ersten Generation, der von 2012 bis 2016 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Mazda CX-5 2013, 2014, 2015 und 2016 , um Informationen über den Standort von zu erhalten die Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Mazda CX-5 2013-2016
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 3 „R.OUTLET3“, Nr. 9 „F.OUTLET“ im Sicherungskasten der Instrumententafel und Sicherung Nr. 52 „R.OUTLET2“ im Sicherungskasten des Motorraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen an der linken Trittfläche des Fahrzeugs.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.

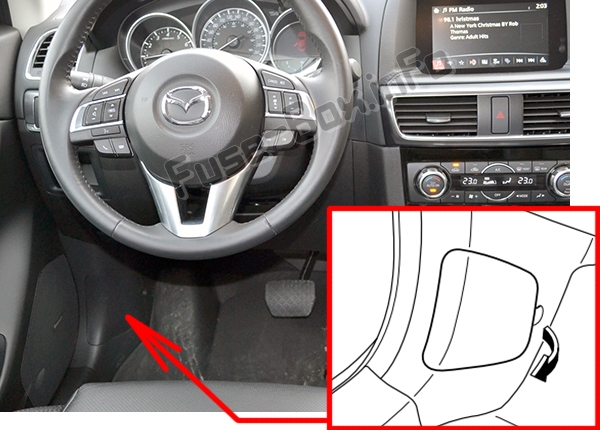

Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung auf der linken Seite des Fahrzeugs unter dem Armaturenbrett.

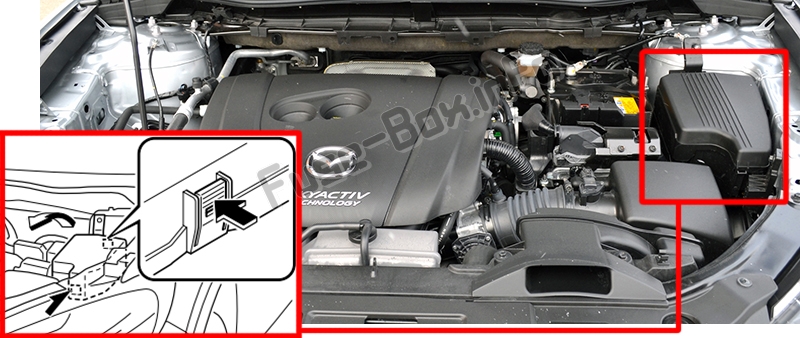

Motorraum
Sicherungskastendiagramme
2013, 2014

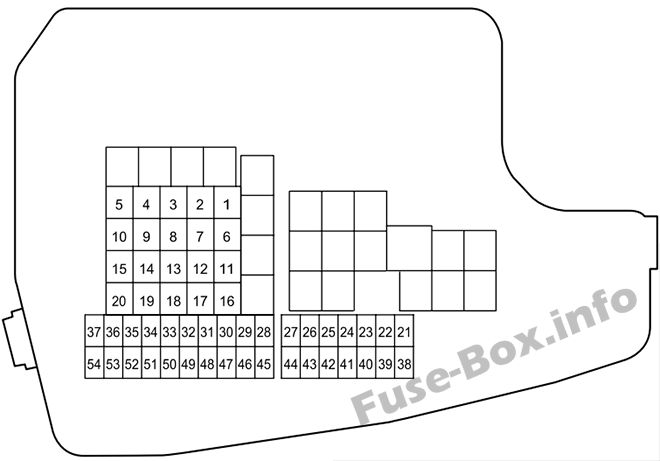

Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2013, 2014)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN GE HINZUFÜGEN | 30 A. | Lüfter |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | FAN DE | – – | – – |
| 5 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber |
| 6 | – – | – – | – – |
| 7 | FAN DE HINZUFÜGEN | – – | – – |
| 8 | EVVT | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheibenheizung |
| 10 | DCDC DE | – – | – – |
| 11 | FAN GE | 30 A. | Lüfter |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | DCDC REG | – – | – – |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L HID L. | 15 A. | Scheinwerfer (links) (mit Xenon-Fusionsscheinwerfern), Abblendlicht (links) (mit Halogenscheinwerfern) |
| 24 | H / L LOW R. | 15 A. | Abblendlicht (rechts) (mit Halogenscheinwerfern) |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem |
| 29 | H / SAUBER | – – | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | – – | – – |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R.WIPER | 15 A. | Heckscheibenwischer |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers (mit Halogenscheinwerfern) |
| 35 | HID R. | 15 A. | Scheinwerfer (rechts) (Mit Xenon-Fusionsscheinwerfern) |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | – – | – – | – – |
| 40 | METER2 | – – | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | – – | – – |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | – – | – – | – – |
| 50 | GEFAHR | 25 A. | Warnblinker. Blinker, Standlicht (vordere Seitenmarkierungsleuchten) |
| 51 | DRL | 15 A. | Tagfahrlicht (einige Modelle) |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 15 A. | Deckenleuchte |
ad vertisements

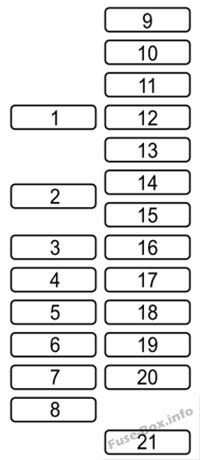

Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2013, 2014)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| ich | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | P.WINDOW3 | – – | – – |
| 3 | R.OUTLET3 | 15 A. | Zubehörsteckdosen |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | Sitzgewichtssensor (einige Modelle) |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 8 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | – – | – – |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | – – | – – | – – |
| 21 | – – | – – | – – |
2015
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2015)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN GE HINZUFÜGEN | 30 A. | Lüfter |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | FAN DE | 40 A. | – – |
| 5 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber |
| 6 | – – | – – | – – |
| 7 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 8 | EVVT | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DCDC DE | 40 A. | – – |
| 11 | FAN GE | 30 A. | Lüfter |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | DCDC REG | 30 A. | – – |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L HID L. | 15 A. | Scheinwerfer (links) (mit Xenon-Fusionsscheinwerfern), Abblendlicht (links) (mit Halogenscheinwerfern) |
| 24 | H / L LOW R. | 15 A. | Abblendlicht (rechts) (mit Halogenscheinwerfern) |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem (einige Modelle), Zündschalter |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | – – |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R.WIPER | 15 A. | Heckscheibenwischer |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers (mit Halogenscheinwerfern) |
| 35 | HID R. | 15 A. | Scheinwerfer (rechts) (Mit Xenon-Fusionsscheinwerfern) |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | GLOW SIG | 5 A. | – – |
| 40 | METER2 | 7,5 A. | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System (einige Modelle) |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | 25 A. | – – |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | KRAFTSTOFFPUMPE2 | 25 A. | – – |
| 50 | GEFAHR | 25 A. | Warnblinker, Blinker, Standlicht (vordere Seitenmarkierungsleuchten) |
| 51 | DRL | 15 A. | Tagfahrlicht |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 15 A. | Deckenleuchte |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2015)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | P.WINDOW3 | 30 A. | – – |
| 3 | R.OUTLET3 | 15 A. | Zubehörsteckdosen |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | Sitzgewichtssensor (einige Modelle) |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 8 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | 15 A. | – – |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 21 | P.SEAT P. | 30 A. | – – |
2016
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN GE HINZUFÜGEN | 30 A. | Lüfter |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | FAN DE | 40 A. | – – |
| 5 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber |
| 6 | – – | – – | – – |
| 7 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 8 | EVVT | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DCDC DE | 40 A. | – – |
| 11 | FAN GE | 30 A. | Lüfter |
| 12 | EPB L. | 20 A. | Elektrische Feststellbremse (links) |
| 13 | AUDIO | 40 A. | Audiosystem |
| 14 | EPB R. | 20 A. | Elektrische Feststellbremse (rechts) |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | DCDC REG | 30 A. | – – |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L HID L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 24 | H / L LOW R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem (einige Modelle), Zündschalter |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | Transaxle-Steuerungssystem (einige Modelle) |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R.WIPER | 15 A. | Heckscheibenwischer |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | HID R. | 15 A. | – – |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | GLOW SIG | 5 A. | – – |
| 40 | METER2 | 7,5 A. | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System (einige Modelle) |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | 25 A. | – – |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | KRAFTSTOFFPUMPE2 | 25 A. | – – |
| 50 | GEFAHR | 25 A. | Warnblinker, Blinker, Standlicht (vordere Seitenmarkierungsleuchten) |
| 51 | DRL | 15 A. | Tagfahrlicht (einige Modelle) |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 15 A. | Deckenleuchte |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | P.WINDOW3 | 30 A. | – – |
| 3 | R.OUTLET3 | 15 A. | Zubehörsteckdosen |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | – – |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 8 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | 15 A. | – – |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 21 | P.SEAT P. | 30 A. | Kraftsitz (einige Modelle) |
