In diesem Artikel betrachten wir den Mazda CX-9 (TB) der ersten Generation, der von 2006 bis 2015 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Mazda CX-9 2007, 2008, 2009, 2010, 2011, 2012, 2013, In den Jahren 2014 und 2015 erhalten Sie Informationen zur Position der Sicherungsklappen im Fahrzeug und erfahren, wie die einzelnen Sicherungen zugeordnet sind (Sicherungslayout).
der Inhalt
Sicherungslayout Mazda CX-9 2006-2015
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 1 „OUTLET FR“ (Zubehörbuchse – vorne) im Sicherungskasten des Fahrgastraums und Sicherungen Nr. 17 (2007-2012) oder Nr. 19 (seit 2013) „OUTLET CTR“ (Zubehörsteckdose) – Mitte), Nr. 18 (2007-2012) oder Nr. 20 (seit 2013) „OUTLET RR“ (Zubehörbuchse – hinten) im Sicherungskasten des Motorraums.
Wenn ein elektrisches System nicht funktioniert, überprüfen Sie die Sicherungen hinter dem Handschuhfach.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.

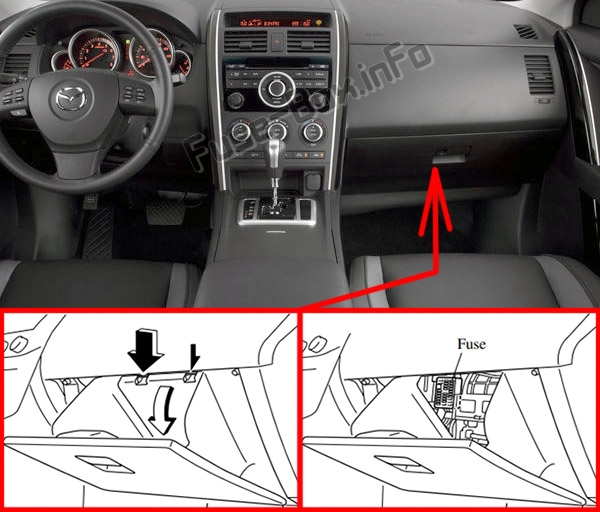

Passagierabteil
Der Sicherungskasten befindet sich hinter dem Handschuhfach.
Öffnen Sie das Handschuhfach, entfernen Sie die Abdeckung und ziehen Sie die Sicherung mit dem Sicherungszieher am Sicherungsblock im Motorraum gerade heraus.

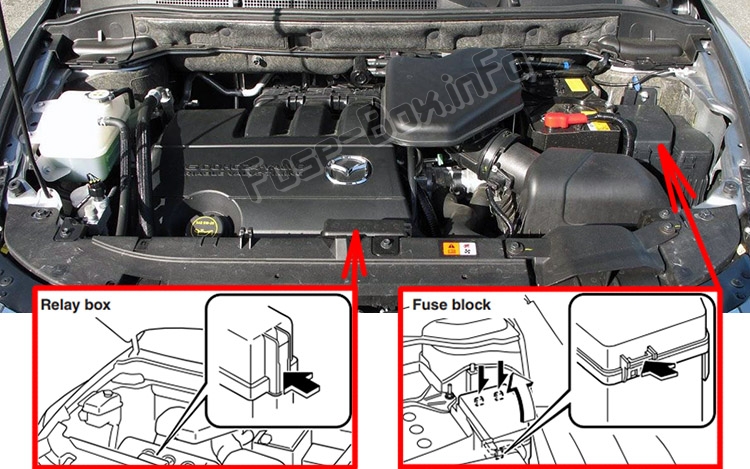

Sicherungskasten im Motorraum
Sicherungskastendiagramme
2007, 2008, 2009, 2010
Motorraum
ad vertisements

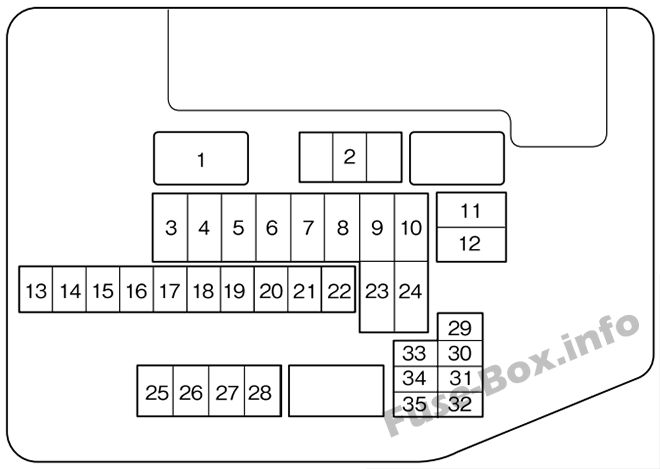

Zuordnung der Sicherungen im Motorraum (2007, 2008, 2009, 2010)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 150A | Zum Schutz aller Stromkreise |
| 2 | MOTOR | 20A | Transaxle-Steuerungssystem |
| 3 | R HEIZUNG | 40A | Heizung |
| 4 | P.SEAT R. | 30A | Kraftsitz (rechts) (einige Modelle) |
| 5 | HEIZUNG | 50A | Heizung |
| 6 | IGKEY2 | 40A | Zum Schutz verschiedener Stromkreise |
| 7 | FAN1 | 30A (einige Modelle) | Lüfter |
| 7 | FAN1 | 40A (einige Modelle) | Lüfter |
| 8 | P.SEAT L. | 40A | Kraftsitz (links) (einige Modelle) |
| 9 | DEFOG | 30A | Heckscheibenheizung |
| 10 | BTN | 40A | Zum Schutz verschiedener Stromkreise |
| 11 | BENZINPUMPE | 30A | Benzinpumpe |
| 12 | IGKEY1 | 30A | Zum Schutz verschiedener Stromkreise |
| 13 | NEBEL | 15A | Nebellichter |
| 14 | ABS (SOL) | 30A | ABS-Magnet |
| 15 | D / L. | 25A | Elektrische Türschlösser |
| 16 | ZIMMER | 15A | Deckenleuchte |
| 17 | OUTLET CTR | 15A | Zubehörsteckdose (Mitte) |
| 18 | OUTLET RR | 15A | Zubehörbuchse (hinten) |
| 19 | AC PWR | 15A | Monddach (einige Modelle), DC / AC-Wechselrichter |
| 20 | SCHWARM | 15A | Sitzwärmer (einige Modelle) |
| 21 | A / C MAG | 10 A | Klimaanlage |
| 22 | BOSE | 25A | Audiosystem (Modell mit Bose Sound System) (Einige Modelle) |
| 23 | FAN2 | 30A (einige Modelle) | Lüfter |
| 23 | FAN2 | 40A (einige Modelle) | Lüfter |
| 24 | Abs | 50A | Abs |
| 25 | IG COIL | 25A | Zündsystem |
| 26 | H / L LOW L. | 15A | Scheinwerfer links (Abblendlicht) |
| 27 | H / L LOW R. | 15A | Scheinwerfer rechts (Abblendlicht) |
| 28 | H / L HOCH | 20A | Scheinwerfer-Fernlicht (Fernlicht) |
| 29 | GEFAHR | 15A | Warnblinker |
| 30 | ENG + B. | 10 A | PCM |
| 31 | HORN | 15A | Horn |
| 32 | HALT | 7.5A | Bremslichter |
| 33 | EGI INJ | 10 A | Motorsteuerungssystem |
| 34 | ENG BAR | 20A | Luftmengenmesser, AGR-Steuerventil |
| 35 | ENG BAR 2 | 7.5A | PCM |
Relaisbox
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | INJ | 7.5A | Injektoren |
| 2 | – – | – – | – – |
| 3 | – – | – – | – – |
ad vertisements
Passagierabteil

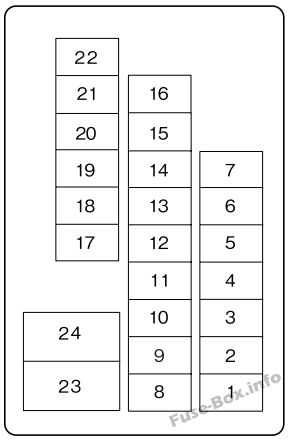

Zuordnung der Sicherungen im Fahrgastraum (2007, 2008, 2009, 2010)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | OUTLET FR | 15A | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7.5A | Leistungskontrollspiegel |
| 3 | – – | – – | – – |
| 4 | METER | 10 A | Kombiinstrument |
| 5 | SAS | 7.5A | ABS, Airbag |
| 6 | ENG.IGA | 7.5A | Motorsteuerungssystem |
| 7 | STA | 7.5A | Zündsystem |
| 8 | – – | – – | – – |
| 9 | A / C. | 7.5A | Klimaanlage |
| 10 | R.WIPER | 15A | Heckscheibenwischer und Unterlegscheibe |
| 11 | ANHÄNGER | – – | – – |
| 12 | P.LIFT GATE | 20A | Power Lift Gate (Einige Modelle) |
| 13 | SCHIEBEDACH | 15A | Schiebedach (ein Modell) |
| 14 | AUDIO | 10 A | Audiosystem |
| 15 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 16 | – – | – – | – – |
| 17 | SCHWANZ | 10 A | Rücklicht |
| 18 | ILLUMI | 10 A | Dashboard-Beleuchtung |
| 19 | INJ | 7.5A | Injektoren |
| 20 | – – | – – | – – |
| 21 | OUTLET CTR | – – | – – |
| 22 | OUTLET RR | – – | – – |
| 23 | WISCHER | 30A | Scheibenwischer und Unterlegscheibe |
| 24 | P.WIND | 30A | Elektrische Fensterheber |
2011, 2012
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2011, 2012)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 150 A. | Zum Schutz aller Stromkreise |
| 2 | MOTOR | 20 A. | Motorsteuerungssystem |
| 3 | R HEIZUNG | 40 A. | Heizung |
| 4 | P.SEAT R. | 30 A. | Kraftsitz (rechts) (einige Modelle) |
| 5 | HEIZUNG | 50 A. | Heizung |
| 6 | IGKEY2 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 7 | FAN1 | 30 A (Einige Modelle) | Lüfter |
| 7 | FAN1 | 40 A (einige Modelle) | Lüfter |
| 8 | P.SEAT L. | 40 A. | Kraftsitz (links) (einige Modelle) |
| 9 | DEFOG | 30 A. | Heckscheibenheizung |
| 10 | BTN | 50 A. | Zum Schutz verschiedener Stromkreise |
| 11 | BENZINPUMPE | 30 A. | Benzinpumpe |
| 12 | IGKEY1 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 13 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 14 | ABS (SOL) | 30 A. | Abs |
| 15 | D / L. | 25 A. | Elektrische Türschlösser |
| 16 | ZIMMER | 15 A. | Deckenleuchte |
| 17 | OUTLET CTR | 15 A. | Zubehörsteckdose (Mitte) |
| 18 | OUTLET RR | 15 A. | Zubehörbuchse (hinten) |
| 19 | AC PWR | 15 A. | Schiebedach (einige Modelle), DC / AC-Wechselrichter (einige Modelle) |
| 20 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 21 | A / C MAG | 10 A | Klimaanlage |
| 22 | BOSE | 25 A. | Audiosystem (Modell mit Bose Sound System) (Einige Modelle) |
| 23 | FAN2 | 30 A (Einige Modelle) | Lüfter |
| 23 | FAN2 | 40 A (einige Modelle) | Lüfter |
| 24 | Abs | 50 A. | Abs |
| 25 | IG COIL | 25 A. | Motorsteuerungssystem |
| 26 | H / L LOW L. | 15 A. | Scheinwerfer links (Abblendlicht) |
| 27 | H / L LOW R. | 15 A. | Scheinwerfer rechts (Abblendlicht) |
| 28 | H / L HOCH | 20 A. | Scheinwerfer-Fernlicht (Fernlicht) |
| 29 | GEFAHR | 15 A. | Warnblinker |
| 30 | ENG + B. | 10 A | PCM |
| 31 | HORN | 15 A. | Horn |
| 32 | HALT | 7,5 A. | Bremslichter |
| 33 | EGI INJ | 10 A | Motorsteuerungssystem |
| 34 | ENG BAR | 20 A. | Motorsteuerungssystem |
| 35 | ENG BAR 2 | 7,5 A. | PCM |
Relaisbox
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | INJ | 7.5A | Motorsteuerungssystem |
| 2 | – – | – – | – – |
| 3 | – – | – – | – – |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2011, 2012)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | OUTLET FR | 15 A. | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 3 | – – | – – | – – |
| 4 | METER | 10 A | Kombiinstrument |
| 5 | SAS | 7,5 A. | ABS, Airbag |
| 6 | ENG.IGA | 7,5 A. | Motorsteuerungssystem |
| 7 | STA | 7,5 A. | Zündsystem |
| 8 | – – | – – | – – |
| 9 | A / C. | 7,5 A. | Klimaanlage |
| 10 | R.WIPER | 15 A. | Heckscheibenwischer und Unterlegscheibe |
| 11 | ANHÄNGER | – – | – – |
| 12 | P.LIFT GATE | 20 A. | Power Lift Gate (Einige Modelle) |
| 13 | SCHIEBEDACH | 15 A. | Schiebedach (einige Modelle) |
| 14 | AUDIO | 10 A | Audiosystem (einige Modelle) |
| 15 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 16 | P / W. | 25 A. | Elektrische Fensterheber (Beifahrerseite) |
| 17 | SCHWANZ | 10 A | Rücklicht |
| 18 | ILLUMI | 10 A | Dashboard-Beleuchtung |
| 19 | INJ | 7,5 A. | Motorsteuerungssystem |
| 20 | – – | – – | – – |
| 21 | OUTLET CTR | – – | – – |
| 22 | OUTLET RR | – – | – – |
| 23 | WISCHER | 30 A. | Scheibenwischer und Unterlegscheibe |
| 24 | P.WIND | 30 A. | Elektrische Fensterheber (Fahrerseite) |
2013, 2014, 2015
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2013, 2014, 2015)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 150 A. | Zum Schutz aller Stromkreise |
| 2 | – – | – – | – – |
| 3 | MOTOR | 20 A. | Motorsteuerungssystem |
| 4 | H / LR (Mit Xenon-Scheinwerfern) | 15 A. | Scheinwerfer (rechts) |
| 4 | H / L HI RY (Mit Halogenscheinwerfern) | 15 A. | Zum Schutz verschiedener Stromkreise (einige Modelle) |
| 5 | R HEIZUNG | 40 A. | Heizung |
| 6 | P.SEAT R. | 30 A. | Kraftsitz (rechts) (einige Modelle) |
| 7 | HEIZUNG | 50 A. | Heizung |
| 8 | IGKEY 2 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 9 | LÜFTER 1 | 30 A (Einige Modelle) | Lüfter |
| 9 | LÜFTER 1 | 40 A (einige Modelle) | Lüfter |
| 10 | P.SEAT L. | 40 A. | Kraftsitz (links) (einige Modelle) |
| 11 | DEFOG | 30 A. | Heckscheibenheizung |
| 12 | BTN | 50 A. | Zum Schutz verschiedener Stromkreise |
| 13 | BENZINPUMPE | 30 A. | Benzinpumpe |
| 14 | IGKEY 1 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 15 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 16 | ABS (SOL) | 30 A. | Abs |
| 17 | D / L. | 25 A. | Elektrische Türschlösser |
| 18 | ZIMMER | 15 A. | Deckenleuchte |
| 19 | OUTLET CTR | 15 A. | Zubehörsteckdose (Mitte) |
| 20 | OUTLET RR | 15 A. | Zubehörbuchse (hinten) |
| 21 | AC PWR | 15 A. | Schiebedach (einige Modelle), DC / AC-Wechselrichter (einige Modelle) |
| 22 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 23 | A / C MAG | 10 A | Klimaanlage |
| 24 | BOSE | 25 A. | Audiosystem (Modell mit Bose Sound System) (Einige Modelle) |
| 25 | LÜFTER 2 | 30 A (Einige Modelle) | Lüfter |
| 25 | LÜFTER 2 | 40 A (einige Modelle) | Lüfter |
| 26 | Abs | 50 A. | Abs |
| 27 | IG COIL | 25 A. | Motorsteuerungssystem |
| 28 | H / LL (Mit Xenon-Fusionsscheinwerfern) | 15 A. | Scheinwerfer (links) |
| 28 | H / L LOW L (Mit Halogenscheinwerfern) | 15 A. | Scheinwerfer Abblendlicht (links) |
| 29 | – (Mit Xenon-Scheinwerfern) | – – | – – |
| 29 | H / L LOW R (Mit Halogenscheinwerfern) | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 30 | – (Mit Xenon-Scheinwerfern) | – – | – – |
| 30 | H / L HOCH (Mit Halogenscheinwerfern) | 20 A. | Fernlicht des Scheinwerfers |
| 31 | GEFAHR | 15 A. | Warnblinker, Blinker |
| 32 | ENG + B. | 10 A | Motorsteuerungssystem |
| 33 | HORN | 15 A. | Horn |
| 34 | HALT | 7,5 A. | Bremslichter |
| 35 | EGIINJ | 10 A | Motorsteuerungssystem |
| 36 | ENG BAR | 20 A. | Motorsteuerungssystem |
| 37 | ENG BAR 2 | 7,5 A. | Motorsteuerungssystem |
ad vertisements
Relaisbox
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | INJ | 7.5A | Motorsteuerungssystem |
| 2 | – – | – – | – – |
| 3 | – – | – – | – – |
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2013, 2014, 2015)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | OUTLET FR | 15 A. | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 3 | C / U-IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 4 | METER | 10 A | Kombiinstrument |
| 5 | SAS | 7,5 A. | ABS, Airbag |
| 6 | ENG. IGA | 7,5 A. | Motorsteuerungssystem |
| 7 | STA | 7,5 A. | Motorsteuerungssystem |
| 8 | – – | – – | – – |
| 9 | A / C. | 7,5 A. | Klimaanlage |
| 10 | R.WIPER | 15 A. | Heckscheibenwischer |
| 11 | – – | – – | – – |
| 12 | P.LIFT GATE | 20 A. | Power Lift Gate (Einige Modelle) |
| 13 | SCHIEBEDACH | 15 A. | Schiebedach (einige Modelle) |
| 14 | AUDIO | 10 A | Audiosystem |
| 15 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 16 | P / W. | 25 A. | Elektrische Fensterheber (Beifahrerseite) |
| 17 | SCHWANZ | 10 A | Rücklichter, Standlichter, Kennzeichenleuchten, Seitenmarkierungsleuchten |
| 18 | ILLUMI | 10 A | Instrumententafelbeleuchtung |
| 19 | INJ | 7,5 A. | Motorsteuerungssystem |
| 20 | – – | – – | – – |
| 21 | OUTLET CTR | – – | – – |
| 22 | OUTLET RR | – – | – – |
| 23 | WISCHER | 30 A. | Scheibenwischer und Unterlegscheibe |
| 24 | P.WIND | 30 A. | Elektrische Fensterheber (Fahrerseite) |
