In diesem Artikel betrachten wir den Mazda CX-9 (TC) der zweiten Generation, der von 2016 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Mazda CX-9 2016, 2017, 2018, 2019 und 2020 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Mazda CX-9 2016-2020…
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 3 „R.OUTLET3“, Nr. 14 „F.OUTLET“, Nr. 15 (seit 2018) „R.OUTLET1“ im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 „R.OUTLET2“ ”Im Sicherungskasten des Motorraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der linken Seite des Fahrzeugs.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil

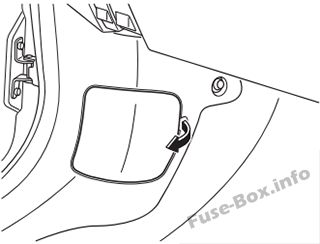

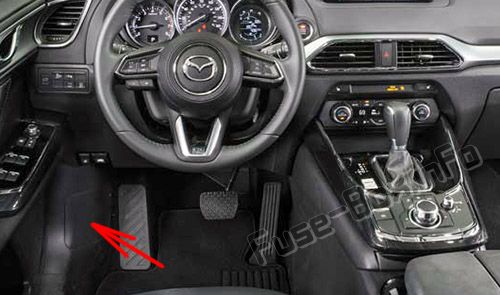

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

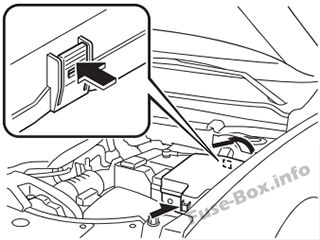

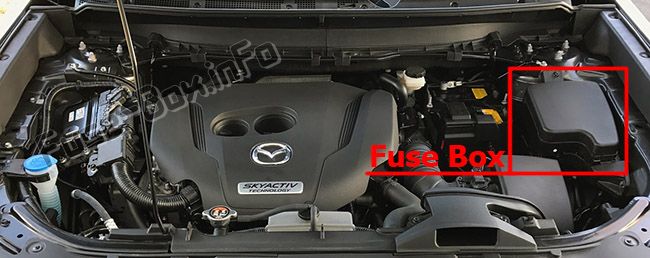

Sicherungskasten im Motorraum
ad vertisements
Sicherungskastendiagramme
2016, 2017
Motorraum

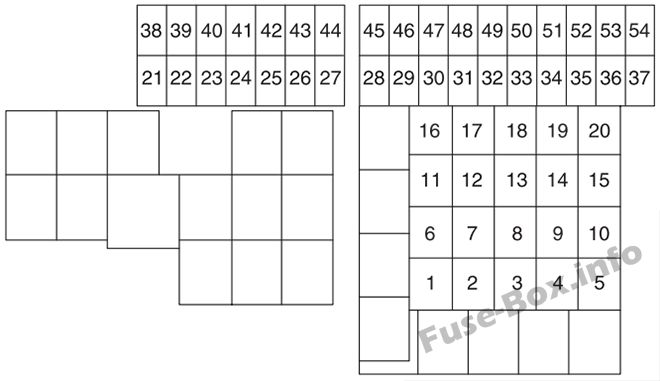

Zuordnung der Sicherungen im Motorraum (2016, 2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | WIPER.DEI | 20 A. | – – |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | – – | – – | – – |
| 5 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber (einige Modelle) |
| 6 | – – | – – | – – |
| 7 | – – | – – | – – |
| 8 | EVVT | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | – – | – – | – – |
| 11 | R.HEATER | 40 A. | Klimaanlage |
| 12 | EPB L. | 20 A. | Elektrische Feststellbremse (links) |
| 13 | AUDIO | 40 A. | Audiosystem |
| 14 | EPB R. | 20 A. | Elektrische Feststellbremse (rechts) |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | – – | – – | – – |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 24 | H / L LOW R1 | 15 A. | – – |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | ENG1NE2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | – – |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R.WIPER | 15 A. | Heckscheibenwischer |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | H / L LOW R2 | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | INNERE | 10 A | Deckenleuchte |
| 40 | METER2 | 15 A. | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | AUDIO4 | 10 A | Audiosystem (einige Modelle) |
| 44 | AUDIO1 | 25 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | – – | – – | – – |
| 47 | ST.HEATER | 15 A. | Beheiztes Lenkrad (einige Modelle) |
| 48 | SCHWANZ | 15 A. | Parklicht |
| 49 | KRAFTSTOFFPUMPE2 | 25 A. | Kraftstoffsystem |
| 50 | GEFAHR | 25 A. | Warnblinker, Blinker, Rücklichter |
| 51 | DRL | 15 A. | Tagfahrlicht |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 25 A. | Zum Schutz verschiedener Stromkreise |
ad vertisements
Passagierabteil

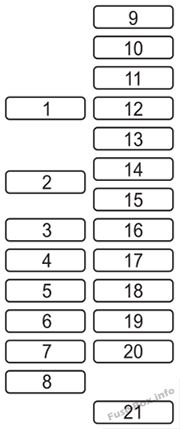

Zuordnung der Sicherungen im Fahrgastraum (2016, 2017)
