Hier finden Sie die Sicherungskasten-Belegung für den Opel/Vauxhall Meriva A der Baujahre 2003 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Opel Meriva A / Vauxhall Meriva A 2003-2010
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Opel/Vauxhall Meriva A?
- Was zeigt die Sicherungsbelegung?
- Weitere Opel Sicherungskasten-Belegungen
Sicherungsbelegung Opel Meriva A / Vauxhall Meriva A 2003-2010
Sicherungen des Zigarettenanzünders (Steckdose) im Opel / Vauxhall Meriva A sind die Sicherungen Nr. 16, Nr. 37 und Nr. 47 im Sicherungskasten der Instrumententafel.

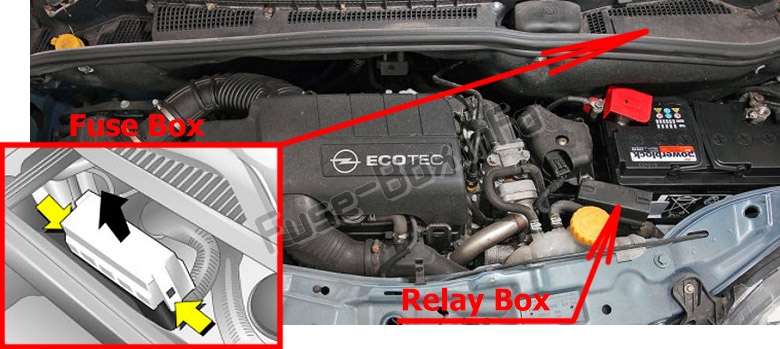

Position des Sicherungskastens
Der Sicherungskasten befindet sich vorne links im Motorraum unter der Abdeckung.

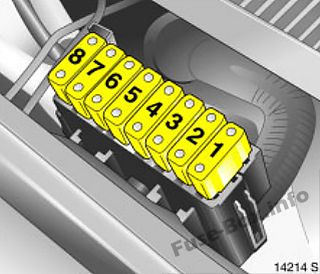

Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Schaltkreis |
|---|---|
| 1 | Innenventilator |
| 2 | Servolenkung |
| 3 | Abs |
| 4 | Easytronic Diesel-Vorheizsystem |
| 5 | Heizbare Heckscheibe |
| 6 | Motorkühlung |
| 7 | Anlasser |
| 8 | Motorkühlung |
Position des Sicherungskastens
Entfernen Sie die Sicherungskastenabdeckung unten und entfernen Sie sie.
ad vertisements

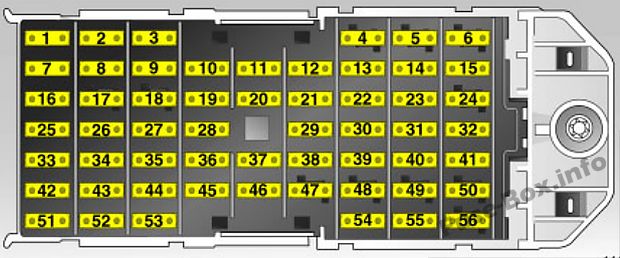

Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Schaltkreis |
|---|---|
| 1 | Zentrale Steuereinheit |
| 2 | Wegfahrsperre, Warnblinkanlage, Außenbeleuchtung |
| 3 | Scheinwerferwaschanlage |
| 4 | Infotainmentsystem, Dieselmotor |
| 5 | – – |
| 6 | – – |
| 7 | Anlasser, Dieselmotor: Motorsteuerung |
| 8 | Horn |
| 9 | Kraftstoffeinspritzsystem, Kraftstoffpumpe, stationäre Heizung |
| 10 | Blinker |
| 11 | Infotainmentsystem, Informationsanzeige, Infotainmentsystem |
| 12 | Beheizte Heckscheibe, Außenspiegel |
| 13 | Zentralverriegelung, Diebstahlwarnanlage |
| 14 | Motorsteuerung Benzinmotor: Dieselmotor: |
| 15 | Motorsteuergerät, Z 17 DTH-Motor |
| 16 | Zubehörsteckdose, Zigarettenanzünder |
| 17 | – – |
| 18 | Adaptive Vorwärtsbeleuchtung |
| 19 | Zentrales Verriegelungssystem |
| 20 | Innenbeleuchtung, Leselampe |
| 21 | Scheibenwaschanlage |
| 22 | Elektrisches Heckfenster |
| 23 | Kipp- / Schiebedach, Dachfenster |
| 24 | Diebstahlwarnanlage |
| 25 | Heckscheibenwischer |
| 26 | Zündanlage, Motorelektronik |
| 27 | Motorsteuerung, Airbag, ESP |
| 28 | Klimaanlage |
| 29 | Elektrisches Fenster vorne links |
| 30 | – – |
| 31 | Motorsteuerung, Z 17 DTH Motor |
| 32 | Elektrisches Fenster vorne rechts |
| 33 | Zentrales Steuermodul, Wegfahrsperre, Kontrollanzeigen |
| 34 | Scheibenwischer |
| 35 | Innenbeleuchtung, Innenspiegel, Informationsanzeige |
| 36 | Bremslicht, ABS, ESP |
| 37 | Zigarettenanzünder, Zusatzheizung |
| 38 | Sitzheizung (links) |
| 39 | Sitzheizung (rechts) |
| 40 | Adaptive Vorwärtsbeleuchtung, automatische Einstellung des Scheinwerferbereichs |
| 41 | Rückfahrscheinwerfer |
| 42 | Motorkühlung, Beleuchtung |
| 43 | Linke Schweinefleisch Lomp |
| 44 | Rechte Parkleuchte |
| 45 | Nebelscheinwerfer |
| 46 | Nebelscheinwerfer |
| 47 | Abschleppausrüstung, Zubehörsteckdose |
| 48 | Dieselfilterheizung |
| 49 | – – |
| 50 | Dieselfilterheizung |
| 51 | Abblendlicht links: Xenon-Scheinwerfer Halogenscheinwerfer |
| 52 | Rechter Abblendlicht: Xenon-Scheinwerfer Halogenscheinwerfer |
| 53 | Sonnendach, elektrische Fensterheber, Radio |
| 54 | Fernlicht (links) |
| 55 | Fernlicht (rechts) |
| 56 | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Opel/Vauxhall Meriva A?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
