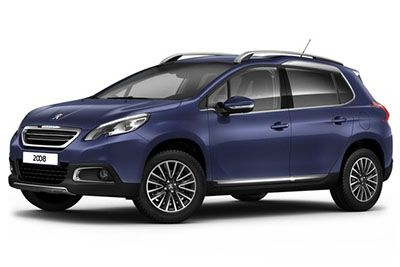

Das subcompact Crossover Peugeot 2008 von 2013 bis 2019. In diesem Artikel hergestellt wurde, werden Sie Sicherungskasten finden Diagramme von Peugeot 2008 (2013, 2014, 2015, 2016 und 2018) , erhalten Informationen über die Lage der Sicherungsplatten im Innern des Autos, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) kennen.
Sicherungslayout Peugeot 2008 2013-2019
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 2008 ist die Sicherung F16 (vordere 12-V-Buchse) im Sicherungskasten Nr. 1 der Instrumententafel.
Sicherungskästen im Armaturenbrett
Fahrzeuge mit Linkslenkung:

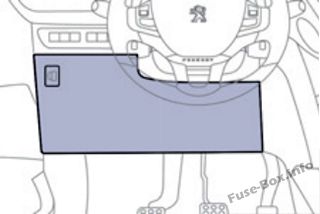

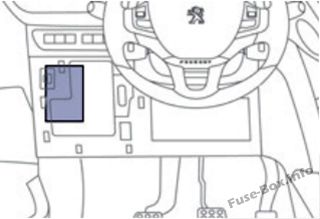

Der Sicherungskasten 1 befindet sich im unteren Armaturenbrett (linke Seite).
Lösen Sie die Abdeckung, indem Sie oben rechts und dann links ziehen, lösen Sie die Abdeckung vollständig und drehen Sie sie um.
Der Sicherungskasten 2 befindet sich hinter dem Handschuhfach.
Fahrzeuge mit Rechtslenkung:

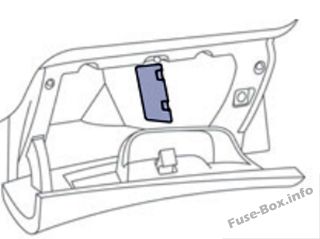

Der Sicherungskasten 1 befindet sich im Handschuhfach.
Öffnen Sie den Handschuhfachdeckel, lösen Sie die Sicherungskastenabdeckung, indem Sie oben rechts daran ziehen, lösen Sie die Abdeckung vollständig und drehen Sie sie um.
Der Sicherungskasten 2 befindet sich im unteren Armaturenbrett (rechts).
Lösen Sie die Abdeckung, indem Sie oben rechts und dann links ziehen, lösen Sie die Abdeckung vollständig und drehen Sie sie um.
ad vertisements
Motorraum

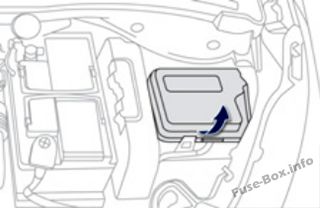

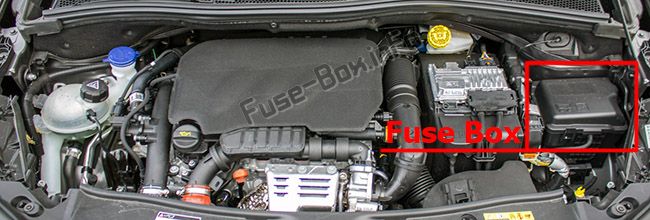

Es befindet sich im Motorraum in der Nähe der Batterie (linke Seite)
2013, 2014, 2015
Dashboard Sicherungskasten 1
ad vertisements

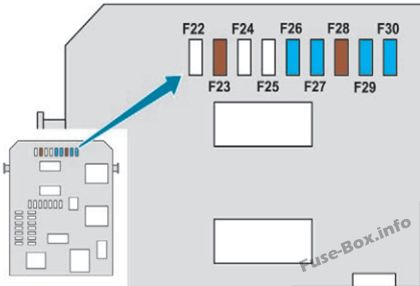

Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F02 | 5 A. | Außenspiegel, Scheinwerfer, Diagnosebuchse. |
| F09 | 5 A. | Alarm. |
| F10 | 5 A. | Unabhängige Telematikeinheit, Anhängerschnittstelle. |
| F11 | 5 A. | Elektrochromer Rückspiegel, zusätzliche Heizung. |
| F13 | 5 A. | HiFi-Verstärker, Parksensoren |
| F 16 | 15 A. | Front 12 V Steckdose. |
| F17 | 15 A. | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A. | Touchscreen. |
| F23 | 5 A. | Handschuhfachlampe, Spiegel, Kartenleselampen. |
| F26 | 15 A. | Horn. |
| F27 | 15 A. | Siebwaschpumpe. |
| F28 | 5 A. | Diebstahlsicherung. |
| F29 | 15 A. | Klimakompressor. |
| F30 | 15 A. | Heckscheibenwischer. |
ad vertisements
Dashboard-Sicherungskasten 2

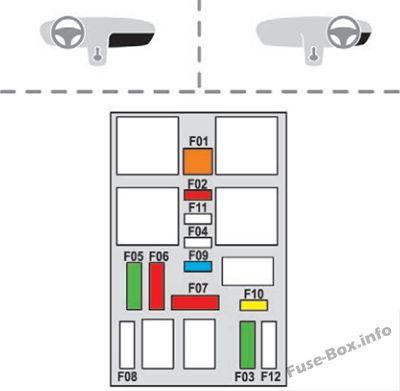

Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2013, 2014, 2015)
| № | Bewertung | Funktionen |
|---|---|---|
| F01 | 40 A. | Heizbare Heckscheibe. |
| F02 | 10 A | Beheizte Außenspiegel. |
| F03 | 30 A. | Front One-Touch-Fenster. |
| F04 | – – | Nicht benutzt. |
| F05 | 30 A. | Hintere One-Touch-Fenster. |
| F06 | 10 A | Falttürspiegel. |
| F07 | 10 A | Falttürspiegel. |
| F08 | – – | Nicht benutzt. |
| F09 | 15 A. | Beheizte Vordersitze (außer Rechtslenker) |
| F10 | 20 A. | HiFi-Verstärker. |
| F11 | – – | Nicht benutzt. |
| F12 | – – | Nicht benutzt. |
Motorraum

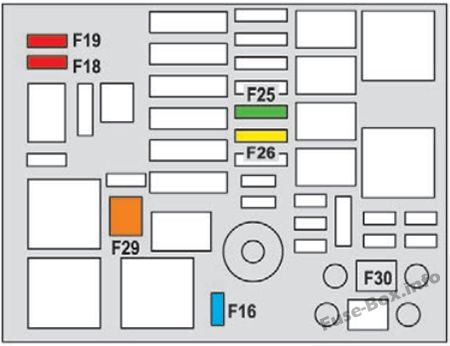

Zuordnung der Sicherungen im Motorraum (2013, 2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F 16 | 15 A. | Nebelscheinwerfer. |
| F18 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F19 | 10 A | Scheinwerfer des linken Fernlichts. |
| F25 | 30 A. | Scheinwerferwaschrelais (Zubehör). |
| F29 | 40 A. | Frontwischermotor. |
| F30 | 80 A. | Vorheizstopfen (Diesel). |
2016, 2018
Dashboard Sicherungskasten 1
ad vertisements
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2016, 2018)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F2 | 5 A. | Außenspiegel, Scheinwerfer, Diagnosebuchse. |
| F9 | 5 A. | Alarm. |
| F10 | 5 A. | Unabhängige Telematikeinheit. |
| F11 | 5 A. | Elektrochromer Rückspiegel, zusätzliche Heizung, Active City Brake. |
| F13 | 5 A. | HiFi-Verstärker, Parksensoren, Rückfahrkamera. |
| F 16 | 15 A. | Front 12 V Steckdose. |
| F17 | 15 A. | 2016: Audiosystem (ohne Touchscreen). 2018: Nicht verwendet |
| F18 | 20 A. | 2016: Touchscreen, Radio (wenn Touchscreen). 2018: Touchscreen, Audiosystem |
| F23 | 5 A. | Kosmetikspiegel, Kartenleselampen. |
| F26 | 15 A. | Horn. |
| F27 | 15 A. | Siebwaschpumpe. |
| F28 | 5 A. | Diebstahlsicherung. |
| F29 | 15 A. | Klimakompressor. |
| F30 | 15 A. | Heckscheibenwischer. |
ad vertisements
Dashboard-Sicherungskasten 2
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2016, 2018)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F01 | 40 A. | Heizbare Heckscheibe. |
| F02 | 10 A | Beheizte Außenspiegel. |
| F03 | 30 A. | Front One-Touch-Fenster. |
| F04 | – – | Beheizte Vordersitze. |
| F05 | 30 A. | Hintere One-Touch-Fenster. |
| F06 | 10 A | Falttürspiegel. |
| F07 | 10 A | Falttürspiegel. |
| F08 | – – | Nicht benutzt. |
| F09 | 15 A. | Beheizte Vordersitze, elektrische Fensterheber vorne (kein One-Touch). |
| F10 | 20 A. | HiFi-Verstärker. |
| F11 | – – | Nicht benutzt. |
| F12 | – – | Nicht benutzt. |
Motorraum
Zuordnung der Sicherungen im Motorraum (2016, 2018)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F 16 | 15 A. | Tagfahrleuchten. |
| F18 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F19 | 10 A | Scheinwerfer des linken Fernlichts. |
| F25 | 30 A. | Scheinwerferwaschrelais (Zubehör). |
| F29 | 40 A. | Frontwischermotor. |
| F30 | 80 A. | Vorheizstopfen (Diesel). |
