Hier finden Sie die Sicherungskasten-Belegung für den Peugeot iOn der Baujahre 2010 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Peugeot iOn 2010-2018
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Peugeot iOn?
- Was zeigt die Sicherungsbelegung?
- Weitere Peugeot Sicherungskasten-Belegungen
Sicherungsbelegung Peugeot iOn 2010-2018
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot iOn ist die Sicherung F2 im Sicherungskasten der Instrumententafel.

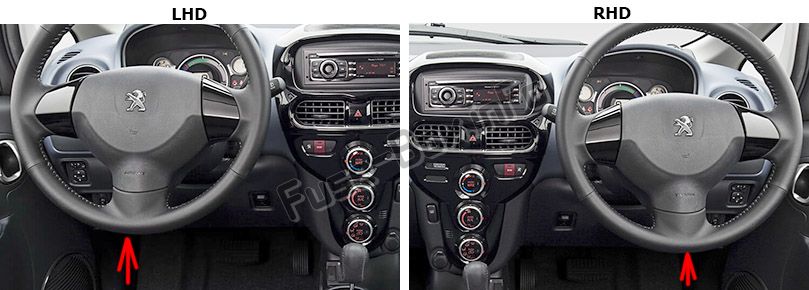

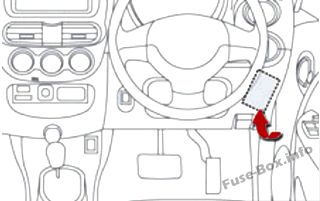

Position des Sicherungskastens
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).
Fahrzeuge mit Rechtslenkung: Sie befinden sich im unteren Armaturenbrett (rechts).
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | 7,5 A. | Linke vordere und hintere Seitenlampen. |
| 2 | 15 A. | Zubehörsteckdose. |
| 3 | – – | Nicht benutzt. |
| 4 | 7,5 A. | Anlasser. |
| 5 | 20 A. | Audiosystem. |
| 6 | – – | Nicht benutzt. |
| 7 | 7,5 A. | Fahrzeugausrüstung (Dashboard-Verbraucher), rechte vordere und hintere Seitenleuchten. |
| 8 | 7,5 A. | Elektrische Außenspiegel. |
| 9 | 7,5 A. | Supervisor-Controller. |
| 10 | 7,5 A. | Klimaanlage. |
| 11 | 10 A | Nebelschlußleuchte. |
| 12 | 15 A. | Türverriegelung. |
| 13 | 10 A | Höflichkeitslampe. |
| 14 | 15 A. | Heckscheibenwischer. |
| 15 | 7,5 A. | Instrumententafel. |
| 16 | 7,5 A. | Heizung. |
| 17 | 20 A. | Gewärmter Sitz. |
| 18 | 10 A | Möglichkeit. |
| 19 | 7,5 A. | Türspiegelheizung. |
| 20 | 20 A. | Scheibenwischer. |
| 21 | 7,5 A. | Airbags. |
| 22 | 30 A. | Abtauung der Heckscheibe |
| 23 | 30 A. | Heizung. |
| 24 | – – | Nicht verwendet. |
| 25 | 10 A | Radio. |
| 26 | 15 A. | Fahrgastraumsicherung. |

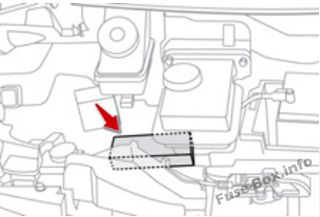

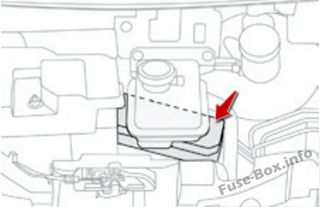

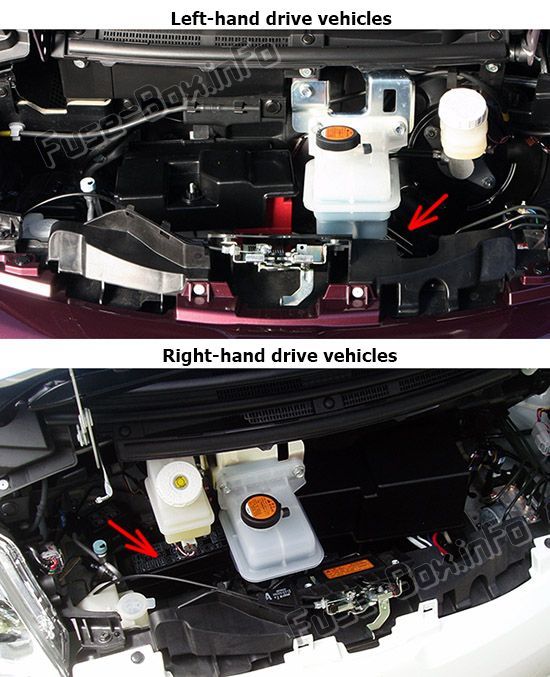

Position des Sicherungskastens
Öffnen Sie die Motorhaube, lösen Sie die Abdeckung und entfernen Sie sie vollständig, indem Sie in Ihre Richtung ziehen.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktionen |
|---|---|---|
| 1 | – – | Nicht benutzt. |
| 2 | 30 A. | Interne Sicherung. |
| 3 | 40 A. | Elektromotor. |
| 4 | 40 A. | Kühlerlüfter. |
| 5 | 40 A. | Elektrische Fensterheber. |
| 6 | 30 A. | Vakuumpumpe. |
| 7 | 15 A. | Hauptbatterie-ECU. |
| 8 | 15 A. | Dritte Bremsleuchte. |
| 9 | 15 A. | Nebelscheinwerfer. |
| 10 | 15 A. | Wasserpumpe. |
| 11 | 10 A | Bordladegerät. |
| 12 | 10 A | Fahrtrichtungsanzeiger. |
| 13 | 10 A | Horn. |
| 14 | 10 A | Tagfahrleuchten. |
| 15 | 15 A. | Batterielüfter. |
| 16 | 10 A | Klimakompressor. |
| 17 | 20 A. | Abblendlicht rechts. |
| 18 | 20 A. | Abblendlicht links, Scheinwerfereinsteller. |
| 19 | 10 A | Rechter Fernlicht. |
| 20 | 10 A | Linker Fernlicht. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Peugeot iOn?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
