Hier finden Sie die Sicherungskasten-Belegung für den Peugeot Expert der Baujahre 1996 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Peugeot Expert 1996-2006
Sicherungen für Zigarettenanzünder (Steckdose) im Peugeot Expert sind die Sicherungen F16 / F16a und F22 (2001-2003) oder Nr. 23 (2004-2006) im Sicherungskasten der Instrumententafel.
Sicherungskasten des Armaturenbretts
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung

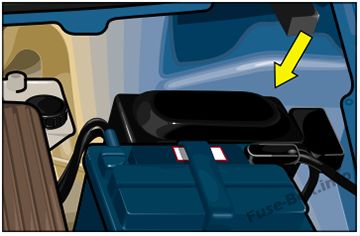

Motorraum
Sicherungsdiagramme
2001, 2002, 2003
Motorraum (ohne ABS)
Zuordnung der Sicherungen im Motorraum-Sicherungskasten ohne ABS (2001, 2003)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Benzinpumpe |
| F2 | 10 A | Abblendlicht rechts |
| F3 | 10 A | Linkes Abblendlicht |
| F4 | 25 A. | Scheinwerferwaschanlage |
| F5 | Meiden | Ungebraucht |
| F6 | 10 A | Wegfahrsperre |
| F7 | 10 A | Katalysatorsensor |
| F8 | 20 A. | Anhänger |
| F9 | 25 A. | Lüfterbaugruppe 1 – 120W |
| F9 | 30 A. | Lüfterbaugruppe 1 – 180W |
| F10 | 15 A. | Ungebraucht |
| F11 | 5 A. | Ungebraucht |
| F12 | 10 A | Linker Fernlicht |
| F13 | 10 A | Rechter Fernlicht |
Motorraum (mit ABS)
Zuordnung der Sicherungen im Motorraum-Sicherungskasten mit ABS (2001, 2003)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Anhänger |
| F2 | 15 – 20 A. | Benzinpumpe |
| F3 | 10 A | Linkes Abblendlicht |
| F4 | 10 A | Abblendlicht rechts |
| F5 | 10 A | Diagnosebuchse |
| F6 | 10 A | Elektronische Einspritzung – Wegfahrsperre |
| F7 | 10 A | Linker Fernlicht |
| F8 | 10 A | Rechter Fernlicht |
| F9 | 25 40 A. | Motorkühlung |
| F10 | 30 A. | Scheinwerferpumpe |
| F11 | 20 A. | Zusätzliche Heizung |
| F12 | 5 A. | Scheinwerferwaschuhr |
| F13 | 15 A. | Katalysatorsensor – Luftgebläse |
| F15 | 40 A. | Luftgebläse – Klimaanlage |
| F 16 | 30 50 A. | Motorkühlung |
| MF1 | 20 A. | Einspritzrelais |
| MF2 | 30 A. | Einspritzrelais |
| MF4 | 60 A. | ABS ECU |
Passagierabteil
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2001, 2003)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 10 A | Audiosystem (Versorgung) |
| F2 | 5 A. | Zündung + Position – Geschwindigkeitssensor – PCPU – Warnleuchten der Instrumententafel |
| F3 | 15 A. | Bremsleuchte – Tempomat |
| F4 | 10 A | Heckleuchte hinten rechts – Seitenleuchte vorne links – Scheinwerfereinstellung |
| F5 | 10 A | Klimaanlage – Elektrische Frontscheiben – Luftgebläse – Pressostat |
| F6 | 15 A. | Beheizte Heckscheibe & Sitzheizung |
| F7 | 20 A. | Horn |
| F8 | Meiden | – – |
| F9 | 5 A. | Scheinwerferwaschanlage – Vordere rechte Seitenleuchte – Kennzeichenbeleuchtung – Hintere linke Lampe |
| F10 | 30 A. | Ungebraucht |
| F11 | 30 A. | Ungebraucht |
| F12 | 10 A | ABS-Steuergerät – Rückfahrscheinwerfer – Diagnosebuchse – Automatikgetriebe |
| F13 | 30 A. | Ungebraucht |
| F14 | 5 A. | PCPU |
| F15 | 30 A. | PCPU (Zentralverriegelung – Deckenleuchten) |
| F 16 | 20 A. | Zigarettenanzünder – Permanent + Position |
| F16A | 20 A. | Zigarettenanzünder – Zubehör + Position |
| F17 | 15 A. | Steuergerät für Kühlmitteltemperatur – Lüfterbaugruppe |
| F18 | 10 A | Nebelscheinwerfer |
| F19 | 10 A | Instrumententafelbeleuchtung – Audiosystem – Seitenlampen |
| F20 | 30 A. | Klimaanlage – Luftgebläse |
| F21 | 20 A. | Beheizte Sitze |
| F22 | 20 A. | Zubehör + Position – Unbenutzt |
| F23 | Meiden | F14 – F15 – F25 – F27 |
| F24 | 30 A. | Scheibenwaschanlage – Scheibenwischer |
| F25 | 10 A | Klimaanlage – Innenleuchte – Funkspeicher – Digitaluhr |
| F26 | 15 A. | Warnblinkanlage |
| F27 | 30 A. | Beheizte Heckscheibe |
| F28 | 15 A. | Elektrisches Fenster – Ladungswarnlampe |
| F29 | 30 A. | Elektrisches Fenster |
| F30 | 15 A. | Innenbeleuchtung – Fahrtrichtungsanzeiger – Uhr – Elektrischer Rückspiegel |
2004
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2004)
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 | 20 A. | Benzinpumpe. |
| 2 | 10 A | Rechts getauchter Scheinwerfer. |
| 3 | 10 A | Links getauchter Scheinwerfer. |
| 4 | – – | Nicht benutzt. |
| 5 | – – | Shunt. |
| 6 | 10 A | Wegfahrsperre. |
| 7 | 10 A | Katalysatorsensor. |
| 8 | 20 A. | Anhängerkupplung. |
| 9 | 25 A. | 1-120 W Lüfterbaugruppe. |
| 9 | 30 A. | 1-180 W Lüfterbaugruppe. |
| 10 | 15 A. | Nebelscheinwerfer. |
| 11 | – – | Nicht benutzt. |
| 12 | 10 A | Linker Fernlicht. |
| 13 | 10 A | Rechter Hauptstrahl. |
| MF1 | 70 A. | Motor läuft Relais. |
| MF2 | 70 A. | ABS-Steuergerät – Zündschalter. |
| MF3 | 30 A. | Luftgebläse – Klimaanlage. |
| MF4 | 30 A. | Lüftermontage. |
ad vertisements
Instrumententafel

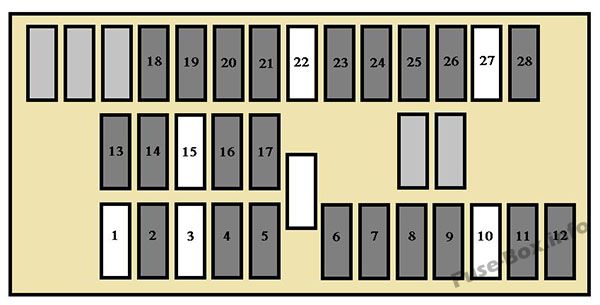

Zuordnung der Sicherungen im Armaturenbrett (2004)
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 | – – | Nicht benutzt. |
| 2 | 10 A | Diagnosebuchse – ABS-Steuergerät – Rückfahrscheinwerfer – Beheizte Spiegel. |
| 3 | – – | Nicht benutzt. |
| 4 | 5 A. | Instrumententafel – Überdrehzahlsummer – Geschwindigkeitssensor – Wasser im Dieselfilterdetektor. |
| 5 | 15 A. | Tempomat – Bremsschalter – Kupplungsschalter – Bremslichter. |
| 6 | 5 A. | Innenbeleuchtung – Instrumententafel – Audiogeräte. |
| 7 | 30 A. | Beheizte Heckscheibe. |
| 8 | 30 A. | Fahrgastraumschutz. |
| 9 | 5 A. | Fahrgastraumschutz. |
| 10 | – – | Nicht benutzt. |
| 11 | 5 A. | Lüfterbaugruppenrelais – Kompressorrelais. |
| 12 | 10 A | Elektrische Fensterheber – Luftgebläserelais – Beheizter Heckscheibenschalter – Klimaanlage -Pressostat. |
| 13 | 15 A. | Warnlichter. |
| 14 | 30 A. | Elektrische Fensterheber. |
| 15 | – – | Nicht benutzt. |
| 16 | – – | Nicht benutzt. |
| 17 | 20 A. | Horn. |
| 18 | 10 A | Nebelschlußleuchte. |
| 19 | 5 A. | Tempomat – Lichter am Summer – Instrumententafelbeleuchtung – Audiogeräte – Beheizter Heckscheibenschalter – Warnblinkschalter – Klimaanlagenbedienfeld. |
| 20 | 5 A. | Schalter zur Einstellung der Scheinwerferhöhe – Seitenlicht vorne links und vorne rechts. |
| 21 | 5 A. | Seitenlicht hinten links und hinten rechts – Kennzeichenleuchten. |
| 22 | – – | Nicht benutzt. |
| 23 | 20 A. | Feuerzeug. |
| 24 | 10 A | Tontechnik. |
| 25 | 10 A | Lichter am Summer – Elektrische Spiegel – Fahrtrichtungsanzeiger. |
| 26 | 30 A. | Scheibenwischer-Timer – Scheibenwischer – Waschwischpumpe. |
| 27 | – – | Nicht benutzt. |
| 28 | 5 A. | Instrumententafel – Relais für elektrische Fensterheber. |
2005, 2006
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2005, 2006)
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 | 20 A. | Benzinpumpe. |
| 2 | 10 A | Rechts getauchter Scheinwerfer. |
| 3 | 10 A | Links getauchter Scheinwerfer. |
| 4 | 25 A. | Scheinwerfer waschen. |
| 5 | – – | Shunt. |
| 6 | 10 A | Wegfahrsperre. |
| 7 | 10 A | Katalysatorsensor. |
| 8 | 20 A. | Anhängerkupplung. |
| 9 | 25 A. | 1-120 W Lüfterbaugruppe. |
| 9 | 30 A. | 1-180 W Lüfterbaugruppe. |
| 10 | 15 A. | Nebelscheinwerfer. |
| 11 | – – | Nicht benutzt. |
| 12 | 10 A | Linker Fernlicht. |
| 13 | 10 A | Rechter Hauptstrahl. |
| MF1 | 70 A. | Motor läuft Relais. |
| MF2 | 70 A. | ABS-Steuergerät – Zündschalter. |
| MF3 | 30 A. | Luftgebläse – Klimaanlage. |
| MF4 | 30 A. | Lüftermontage. |
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Dashboard (2005, 2006)
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 | – – | Nicht benutzt. |
| 2 | 10 A | Diagnosebuchse – ABS-Steuergerät – Rückfahrscheinwerfer – Beheizte Spiegel. |
| 3 | – – | Nicht benutzt. |
| 4 | 5 A. | Instrumententafel – Überdrehzahlsummer – Geschwindigkeitssensor – Wasser im Dieselfilterdetektor. |
| 5 | 15 A. | Tempomat – Bremsschalter – Kupplungsschalter – Automatikgetriebe – Bremslichter. |
| 6 | 5 A. | Innenbeleuchtung – Instrumententafel – Audiogeräte. |
| 7 | 30 A. | Beheizte Heckscheibe. |
| 8 | 30 A. | Fahrgastraumschutz. |
| 9 | 5 A. | Fahrgastraumschutz. |
| 10 | – – | Nicht benutzt. |
| 11 | 5 A. | Lüfterbaugruppenrelais – Kompressorrelais. |
| 12 | 10 A | Elektrische Fensterheber – Luftgebläserelais – Sitzheizungsrelais – Beheizter Heckscheibenschalter – Klimaanlage – Pressostat. |
| 13 | 15 A. | Warnlichter. |
| 14 | 30 A. | Elektrische Fensterheber. |
| 15 | – – | Nicht benutzt. |
| 16 | 20 A. | Beheizte Sitze. |
| 17 | 20 A. | Horn. |
| 18 | 10 A | Nebelschlußleuchte. |
| 19 | 5 A. | Tempomat – Lichter am Summer – Schalter für Sitzheizung – Beleuchtung der Instrumententafel – Audiogeräte – Schalter für beheizte Heckscheibe – Automatikgetriebehebel – Schalter für Warnblinkanlage – Bedienfeld für Klimaanlage. |
| 20 | 5 A. | Schalter zur Einstellung der Scheinwerferhöhe – Seitenlicht vorne links und vorne rechts. |
| 21 | 5 A. | Seitenlichter hinten links und hinten rechts – Waschtimer für Scheinwerfer – Kennzeichenleuchten. |
| 22 | – – | Nicht benutzt. |
| 23 | 20 A. | Feuerzeug. |
| 24 | 10 A | Tontechnik. |
| 25 | 10 A | Lichter am Summer – Automatischer Getriebesummer – Elektrische Spiegel – Fahrtrichtungsanzeiger. |
| 26 | 30 A. | Scheibenwischer-Timer – Scheibenwischer – Waschwischpumpe. |
| 27 | – – | Nicht benutzt. |
| 28 | 5 A. | Instrumententafel – Relais für elektrische Fensterheber. |
