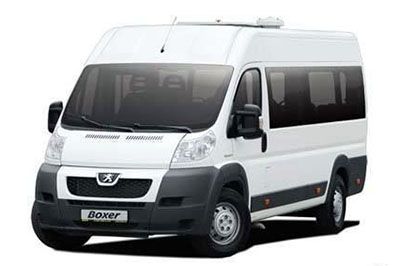

Das leichte Nutzfahrzeug Peugeot Boxer ist von 2006 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme von Peugeot Boxer 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018. Informationen zur Position der Sicherungskästen innerhalb der Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout).
der Inhalt
Sicherungslayout Peugeot Boxer 2006-2018

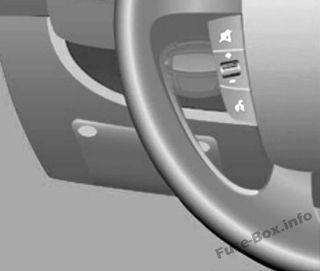

Sicherungskasten des Armaturenbretts
Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).

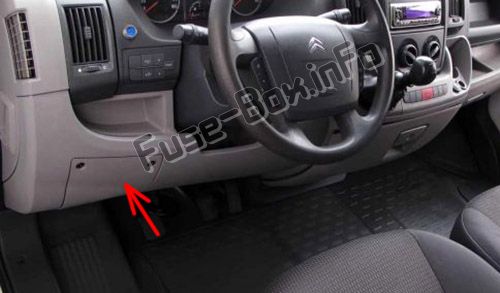

Fahrzeuge mit Linkslenkung:

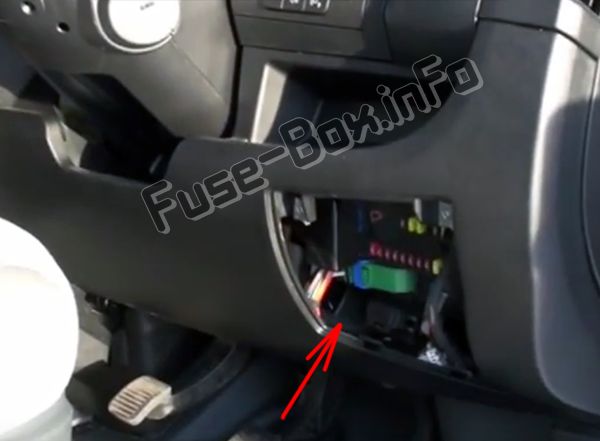

Fahrzeuge mit Rechtslenkung:
Entfernen Sie die Schrauben und kippen Sie die Box, um Zugang zu den Sicherungen zu erhalten.

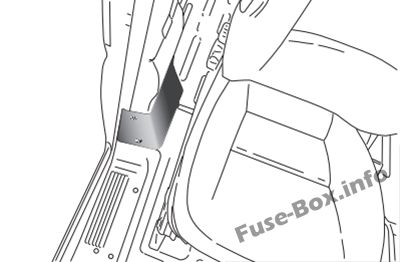

Sicherungskasten im Fahrgastraum
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich in der Türsäule des Beifahrers (rechts).
Fahrzeuge mit Rechtslenkung: Sie befinden sich in der Fahrertürsäule (rechts).

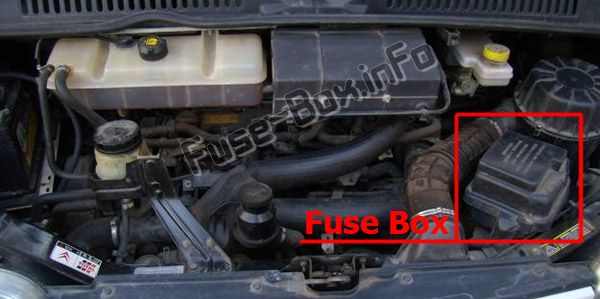

Motorraum
Entfernen Sie die Muttern und kippen Sie die Box, um Zugang zu den Sicherungen zu erhalten.
Sicherungskastendiagramme
ad vertisements
2006
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2006)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 12 | 7.5 | Rechter Scheinwerfer rechts |
| 13 | 7.5 | Links getauchter Scheinwerfer – Scheinwerferhöhenversteller |
| 31 | 7.5 | Relaisversorgung |
| 32 | 10 | Innenbeleuchtung des Kleinbusses – Warnblinkanlage |
| 33 | 15 | 12 V Steckdose hinten |
| 34 | 7.5 | Nicht benutzt |
| 35 | – – | Rückfahrscheinwerfer – Wasser im Dieselsensor |
| 36 | 20 | Türverriegelungs- / Entriegelungseinheit |
| 37 | 10 | Bremslichtschalter – Drittes Bremslicht – Instrumententafel |
| 38 | 10 | Innenrelais |
| 39 | 10 | Audiogeräte – Diagnosebuchse – Alarmsirene – Programmierbare zusätzliche Heizungssteuerungen – Klimaanlagensteuerungen – Chronotachograph |
| 40 | 15 | Enteisung: Heckscheibe (linke Seite), Spiegel (Beifahrerseite) |
| 41 | 15 | Enteisung: Heckscheibe (rechte Seite), Spiegel (Fahrerseite) |
| 42 | 7.5 | ABS-Steuergerät und Sensor – ESP-Sensor – Bremslichtschalter |
| 43 | 30 | Scheibenwischermotor |
| 44 | 20 | Feuerzeug – Front 12 V Steckdose |
| 45 | 7.5 | Elektrische Fenster- und Spiegelschalter (Fahrerseite) – Elektrisches Beifahrerfenster |
| 46 | – – | Nicht benutzt |
| 47 | 20 | Elektrischer Fenstermotor des Fahrers |
| 48 | 20 | Elektrischer Fenstermotor für Beifahrer |
| 49 | 7.5 | Regen- / Helligkeitssensor – Audiogeräte – Elektrischer Fenstermotor des Fahrers – Alarm – Bedienelemente der Instrumententafel |
| 50 | 7.5 | Airbags und Gurtstraffer |
| 51 | 7.5 | Chronotachograph – Tempomat – Klimaanlage |
| 52 | 7.5 | Fahrgastraumrelais |
| 53 | 7.5 | Instrumententafel – Nebelschlussleuchten |
Sicherungskasten der Türsäule
Zuordnung der Sicherungen im Sicherungskasten der Türsäule (2006)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 54 | – – | Nicht benutzt |
| 55 | 15 | Beheizte Sitze |
| 56 | 15 | 12-V-Steckdose hinten – Feuerzeug |
| 57 | 10 | Lüftungs- / Heizmotor unter dem Fahrersitz |
| 58 | 10 | Richtungsanzeiger |
| 59 | – – | Nicht benutzt |
| 60 | – – | Nicht benutzt |
| 61 | – – | Nicht benutzt |
| 62 | – – | Nicht benutzt |
| 63 | 10 | Programmierbarer zusätzlicher Heizschalter |
| 64 | – – | Nicht benutzt |
| 65 | 30 | Gebläse hinten |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2006)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 40 | ABS / ESP-Pumpenversorgung |
| 2 | 50 | Diesel-Vorheizgerät |
| 3 | 30 | Zündschloss |
| 4 | 20 | Programmierbarer zusätzlicher Heizbrenner |
| 5 | 20 | Programmierbares zusätzliches Heizungssteuerrelais |
| 6 | 40/60 | Lüfterbaugruppe (hohe Drehzahl) |
| 7 | 40/50 | Lüfterbaugruppe (niedrige Drehzahl) |
| 8 | 40 | Klimaanlage |
| 9 | 20 | Scheibenwaschpumpe |
| 10 | 15 | Horn |
| 11 | 15 | Dieselvorwärmer und Relais |
| 14 | 7.5 | Rechter Fernlichtscheinwerfer |
| 15 | 7.5 | Scheinwerfer für Fernlicht links |
| 16 | 7.5 | Motorsteuergerät |
| 17 | 10 | Motorsteuergerät |
| 18 | 7.5 | Motorsteuergerät |
| 19 | 7.5 | Klimakompressor |
| 20 | 30 | Scheinwerferwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 22 | 20 | Motorsteuergerät |
| 23 | 30 | Versorgung mit ABS / ESP-Magnetventilen |
| 24 | – – | Nicht benutzt |
| 30 | 15 | Nebelscheinwerfer |
2008, 2009, 2010
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2008, 2009, 2010)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 12 | 7.5 | Rechter Scheinwerfer rechts |
| 13 | 7.5 | Links getauchter Scheinwerfer – Scheinwerferhöhenversteller |
| 31 | 7.5 | Relaisversorgung |
| 32 | 10 | Innenbeleuchtung des Kleinbusses – Warnblinkanlage |
| 33 | 15 | 12 V Steckdose hinten |
| 34 | – – | Nicht benutzt |
| 35 | 7.5 | Rückfahrscheinwerfer – Wasser im Dieselsensor |
| 36 | 15 | Türverriegelungs- / Entriegelungseinheit |
| 37 | 7.5 | Bremslichtschalter – Drittes Bremslicht – Instrumententafel |
| 38 | 10 | Innenrelais |
| 39 | 10 | Audiogeräte – Diagnosebuchse – Alarmsirene – Programmierbare zusätzliche Heizungssteuerung |
| 40 | 15 | Enteisung: Heckscheibe (linke Seite), Spiegel (Beifahrerseite) |
| 41 | 15 | Enteisung: Heckscheibe (rechte Seite), Spiegel (Fahrerseite) |
| 42 | 7.5 | ABS-Steuergerät und Sensor – ESP-Sensor – Bremslichtschalter |
| 43 | 30 | Scheibenwischermotor |
| 44 | 20 | Feuerzeug – Front 12 V Steckdose |
| 45 | 7.5 | Elektrische Fenster- und Spiegelschalter (Fahrerseite) – Elektrisches Beifahrerfenster |
| 46 | – – | Nicht benutzt |
| 47 | 20 | Elektrischer Fenstermotor des Fahrers |
| 48 | 20 | Elektrischer Fenstermotor für Beifahrer |
| 49 | 7.5 | Regen- / Helligkeitssensor – Audiogeräte – Elektrischer Fenstermotor des Fahrers – Alarm – Bedienelemente der Instrumententafel |
| 50 | 7.5 | Airbags und Gurtstraffer |
| 51 | 7.5 | Chronotachograph – Tempomat – Klimaanlage |
| 52 | 7.5 | Fahrgastraumrelais |
| 53 | 7.5 | Instrumententafel – Nebelschlussleuchten |
Sicherungskasten der Türsäule
Zuordnung der Sicherungen im Sicherungskasten der Türsäule (2008, 2009, 2010)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 54 | – – | Nicht benutzt |
| 55 | 15 | Beheizte Sitze |
| 56 | 15 | 12-V-Steckdose hinten – Feuerzeug |
| 57 | 10 | Lüftungs- / Heizmotor unter dem Fahrersitz |
| 58 | 10 | Richtungsanzeiger |
| 59 | 7.5 | Pneumatische Federung |
| 60 | – – | Nicht benutzt |
| 61 | – – | Nicht benutzt |
| 62 | – – | Nicht benutzt |
| 63 | 10 | Programmierbarer zusätzlicher Heizschalter |
| 64 | – – | Nicht benutzt |
| 65 | 30 | Gebläse hinten |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2008, 2009, 2010)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 40 | ABS / ESP-Pumpenversorgung |
| 2 | 50 | Diesel-Vorheizgerät |
| 3 | 30 | Zündschloss |
| 4 | 20 | Programmierbarer zusätzlicher Heizbrenner |
| 5 | 20 | Programmierbares zusätzliches Heizungssteuerrelais |
| 6 | 40/60 | Lüfterbaugruppe (hohe Drehzahl) |
| 7 | 40/50 | Lüfterbaugruppe (niedrige Drehzahl) |
| 8 | 40 | Klimaanlage |
| 9 | 20 | Scheibenwaschpumpe |
| 10 | 15 | Horn |
| 11 | 7.5 | Dieselvorwärmer und Relais |
| 14 | 7.5 | Rechter Fernlichtscheinwerfer |
| 15 | 7.5 | Scheinwerfer für Fernlicht links |
| 16 | 7.5 | Motorsteuergerät |
| 17 | 10 | Motorsteuergerät |
| 18 | 7.5 | Motorsteuergerät |
| 19 | 7.5 | Klimakompressor |
| 20 | 30 | Scheinwerferwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 22 | 20 | Motorsteuergerät |
| 23 | 30 | Versorgung mit ABS / ESP-Magnetventilen |
| 24 | – – | Nicht benutzt |
| 30 | 15 | Nebelscheinwerfer |
2011
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2011)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 12 | 7.5 | Abblendlicht rechts |
| 13 | 7.5 | Abblendlicht links |
| 31 | 5 | Relaisversorgung |
| 32 | 7.5 | Innenbeleuchtung |
| 33 | 20 | Batteriesensor |
| 34 | 20 | Innenbeleuchtung des Kleinbusses – Gefahrenhinweis |
| 36 | 10 | Audiosystem – Diagnosebuchse – Alarmsirene – Programmierbare zusätzliche Heizungssteuerung – Klimaanlagensteuerung – Fahrtenschreiber – Batterie |
| 37 | 7.5 | Bremslichtschalter – Dritte Bremsleuchte – Instrumententafel |
| 38 | 20 | Zentralverriegelung |
| 42 | 5 | ABS-Steuergerät und Sensor – ASR-Sensor – ESP-Sensor – Bremslichtschalter |
| 43 | 20 | Scheibenwischermotor |
| 47 | 20 | Elektrischer Fenstermotor des Fahrers |
| 48 | 20 | Elektrischer Fenstermotor für Beifahrer |
| 49 | 5 | Audiosystem – Bedienelemente der Instrumententafel |
| 50 | 7.5 | Airbag- und Gurtstraffereinheit |
| 51 | 5 | Fahrtenschreiber – Tempomat – Klimaanlage – Rückfahrscheinwerfer – Wasser im Dieselsensor |
| 53 | 7.5 | Instrumententafel |
| 89 | – – | Nicht benutzt |
| 90 | 7.5 | Scheinwerfer des linken Fernlichts |
| 91 | 7.5 | Rechter Fernlichtscheinwerfer |
| 92 | 7.5 | Nebelscheinwerfer links |
| 93 | 7.5 | Nebelscheinwerfer rechts |
Sicherungskasten der Türsäule
Zuordnung der Sicherungen im Sicherungskasten der Türsäule (2011)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 54 | – – | Nicht benutzt |
| 55 | 15 | Beheizte Sitze |
| 56 | 15 | 12 V Steckdose |
| 57 | 10 | Programmierbare Zusatzheizung |
| 58 | 15 | Demisting: linke Heckscheibe |
| 59 | 15 | Demisting: rechte Heckscheibe |
| 60 | – – | Nicht benutzt |
| 61 | – – | Nicht benutzt |
| 62 | – – | Nicht benutzt |
| 63 | 10 | Programmierbarer zusätzlicher Heizschalter |
| 64 | – – | Nicht benutzt |
| 65 | 30 | Programmierbarer zusätzlicher Heizlüfter |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2011)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 40 | ABS-Pumpenversorgung |
| 2 | 50 | Dieselvorwärmer |
| 3 | 30 | Zündschloss |
| 4 | 30 | Scheinwerferwaschpumpe |
| 8 | 40 | Kabinenlüftereinheit |
| 9 | 15 | 12 V Steckdose hinten |
| 10 | 15 | Horn |
| 14 | 15 | Front 12 V Steckdose |
| 15 | 10 | Zigarettenanzünder |
| 20 | 30 | Siebwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 24 | 15 | Zusätzliches Panel für Krankenwagen – Spiegel |
| 30 | 15 | Demisting |
2012
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2012)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 12 | 7.5 | Rechter Scheinwerfer rechts |
| 13 | 7.5 | Links getauchter Scheinwerfer |
| 31 | 5 | Relaisversorgung |
| 32 | 7.5 | Dachhöflichkeitslampe |
| 33 | 20 | Batteriesensor |
| 34 | 20 | Innenbeleuchtung des Kleinbusses – Gefahrenhinweis |
| 36 | 10 | Radio – Diagnosebuchse – Alarmsirene – Programmierbare Zusatzheizung – Klimaanlagensteuerung – Fahrtenschreiber – Batterie |
| 37 | 7.5 | Bremsleuchte – Dritte Bremsleuchte – Instrumententafel |
| 38 | 20 | Zentralverriegelung |
| 42 | 5 | ABS-Steuergerät und Sensor – ASR-Sensor – ESP-Sensor – Bremslichtschalter |
| 43 | 20 | Scheibenwischermotor |
| 47 | 20 | Elektrischer Fenstermotor des Fahrers |
| 48 | 20 | Elektrischer Fenstermotor des Passagiers |
| 49 | 5 | Audiogeräte – Bedienelemente der Instrumententafel |
| 50 | 7.5 | Airbag- und Gurtstraffereinheit |
| 51 | 5 | Fahrtenschreiber – Tempomat – Klimaanlage – Rückfahrscheinwerfer – Wasser im Dieselsensor |
| 53 | 7.5 | Instrumententafel |
| 89 | – – | Nicht benutzt |
| 90 | 7.5 | Scheinwerfer für Fernlicht links |
| 91 | 7.5 | Rechter Fernlichtscheinwerfer |
| 92 | 7.5 | Nebelscheinwerfer links |
| 93 | 7.5 | Nebelscheinwerfer rechts |
Sicherungskasten der Türsäule
Zuordnung der Sicherungen im Sicherungskasten der Türsäule (2012)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 54 | – – | Nicht benutzt |
| 55 | 15 | Beheizte Sitze |
| 56 | 15 | 12 V Steckdose |
| 57 | 10 | Programmierbare Zusatzheizung |
| 58 | 15 | Demisting: linke Heckscheibe |
| 59 | 15 | Demisting: rechte Heckscheibe |
| 60 | – – | Nicht benutzt |
| 61 | – – | Nicht benutzt |
| 62 | – – | Nicht benutzt |
| 63 | 10 | Programmierbarer zusätzlicher Heizschalter |
| 64 | – – | Nicht benutzt |
| 65 | 30 | Programmierbarer zusätzlicher Heizlüfter |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2012)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 40 | ABS-Pumpenversorgung |
| 2 | 50 | Dieselvorwärmer |
| 3 | 30 | Zündschloss |
| 4 | 30 | Scheinwerferwaschpumpe |
| 8 | 40 | Kabinenlüftereinheit |
| 9 | 15 | 12 V Steckdose hinten |
| 10 | 15 | Horn |
| 14 | 15 | Front 12 V Steckdose |
| 15 | 10 | Zigarettenanzünder |
| 20 | 30 | Siebwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 24 | 15 | Zusätzliches Panel für Krankenwagen – Spiegel |
| 30 | 15 | Demisting |
2013, 2014
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2013, 2014)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 12 | 7.5 | Rechter Scheinwerfer rechts |
| 13 | 7.5 | Links getauchter Scheinwerfer |
| 31 | 7.5 | Relaisversorgung |
| 32 | 10 | Kabinenbeleuchtung |
| 33 | 15 | 12 V Steckdose hinten |
| 34 | – – | Nicht benutzt |
| 35 | 7.5 | Rückfahrscheinwerfer – Wasser im Dieselkraftstoffsensor |
| 36 | 15 | Zentralverriegelung – Batterie |
| 37 | 7.5 | Bremsleuchte – Dritte Bremsleuchte – Instrumententafel |
| 38 | 10 | Relaisversorgung |
| 39 | 10 | Radio – Diagnosebuchse – Alarmsirene – Programmierbare Zusatzheizung – Klimaanlagensteuerung – Fahrtenschreiber – Batterie |
| 40 | 15 | Demisting: Heckscheibe (links), Fahrerseitenspiegel |
| 41 | 15 | Demisting: Heckscheibe (rechts), Beifahrerseitenspiegel |
| 42 | 7.5 | ABS-Steuergerät und Sensor – ASR-Sensor – ESP-Sensor – Bremslichtschalter |
| 43 | 30 | Scheibenwischermotor |
| 44 | 20 | Zigarettenanzünder -12 V Steckdose |
| 45 | 7.5 | Türsteuerungen |
| 46 | – – | Nicht benutzt |
| 47 | 20 | Elektrischer Fenstermotor des Fahrers |
| 48 | 20 | Elektrischer Fenstermotor des Passagiers |
| 49 | 7.5 | Audiogeräte – Bedienelemente der Instrumententafel – Elektrisches Fenster auf der Fahrerseite |
| 50 | 7.5 | Airbag- und Gurtstraffereinheit |
| 51 | 7.5 | Fahrtenschreiber – Tempomat – Klimaanlagensteuerung |
| 52 | 7.5 | Optionale Relaisversorgung |
| 53 | 7.5 | Instrumententafel – Nebelschlussleuchte hinten |
Sicherungskasten der Türsäule
Zuordnung der Sicherungen im Sicherungskasten der Türsäule (2013, 2014)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 54 | – – | Nicht benutzt |
| 55 | 15 | Beheizte Sitze |
| 56 | 15 | 12-V-Steckdose für Beifahrer |
| 57 | 10 | Programmierbare Zusatzheizung |
| 58 | 10 | Seitliche Seitenlampen |
| 59 | 7.5 | Pneumatische Federung |
| 60 | – – | Nicht benutzt |
| 61 | – – | Nicht benutzt |
| 62 | – – | Nicht benutzt |
| 63 | 10 | Programmierbarer zusätzlicher Heizschalter |
| 64 | – – | Nicht benutzt |
| 65 | 30 | Lüfter für programmierbare Zusatzheizung |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2013, 2014)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 40 | ABS-Pumpenversorgung |
| 2 | 50 | Diesel-Vorheizgerät |
| 3 | 30 | Zündschloss |
| 4 | 20 | Zusätzliche programmierbare Heizung |
| 5 | 20 | Kabinenlüftung mit zusätzlicher programmierbarer Heizung |
| 6 | 40/60 | Kabinenlüfter maximale Drehzahl |
| 7 | 40/50 | Mindestgeschwindigkeit des Kabinenlüfters |
| 8 | 40 | Kabinenlüfterbaugruppe |
| 9 | 20 | Siebwaschpumpe |
| 10 | 15 | Horn |
| 14 | 7.5 | RH Fernlicht |
| 15 | 7.5 | LH Fernlicht |
| 18 | 7.5 | Motorsteuerung |
| 19 | 7.5 | Klimakompressor |
| 20 | 30 | Scheinwerferwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 23 | 30 | ABS-Elektroventile |
| 30 | 15 | Nebelscheinwerfer |
2015, 2016, 2017, 2018
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2015-2018)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 12 | 7.5 | Rechter Scheinwerfer rechts |
| 13 | 7.5 | Links getauchter Scheinwerfer |
| 31 | 5 | Relais des Motorraum-Steuergeräts – Relais des Armaturenbrett-Steuergeräts (Zündschalter +) |
| 32 | 7.5 | Kabinenbeleuchtung (Batterie +) |
| 33 | 7.5 | Batterieprüfsensor bei Stop & Start-Version (Batterie +) |
| 34 | 7.5 | Innenbeleuchtung des Kleinbusses – Warnblinkanlage |
| 36 | 10 | Audiosystem – Klimaanlagensteuerung – Alarm – Fahrtenschreiber – Batterieabschaltsteuergerät – Zusätzliches Heizprogrammiergerät (Batterie +) |
| 37 | 7.5 | Bremslichtschalter – Dritte Bremsleuchte Instrumententafel (Zündung +) |
| 38 | 20 | Zentrale Türverriegelung (Batterie +) |
| 42 | 5 | ABS-Steuergerät und Sensor – ASR-Sensor – DSC-Sensor – Bremslichtschalter |
| 43 | 20 | Scheibenwischermotor (Zündschalter +) |
| 47 | 20 | Elektrischer Fenstermotor des Fahrers |
| 48 | 20 | Elektrischer Fenstermotor des Passagiers |
| 49 | 5 | Steuergerät für Parksensoren – Audiosystem – am Lenkrad montierte Bedienelemente – Mittel- und Seitenschalterfeld – Zusatzschalterfeld – Steuergerät für Batterieabschaltung (Zündschalter +) |
| 50 | 7.5 | Steuergerät für Airbags und Gurtstraffer |
| 51 | 5 | Fahrtenschreiber – Servolenkungssteuergerät – Klimaanlage – Rückfahrscheinwerfer – Wasser im Dieselsensor – Luftstromsensor (Zündschalter +) |
| 53 | 7.5 | Instrumententafel (Batterie +) |
| 89 | – – | Nicht benutzt |
| 90 | 7.5 | Fernlicht links |
| 91 | 7.5 | Rechter Fernlicht |
| 92 | 7.5 | Nebelscheinwerfer links vorne |
| 93 | 7.5 | Nebelscheinwerfer rechts vorne |
Sicherungskasten der Türsäule
Zuordnung der Sicherungen im Sicherungskasten der Türsäule (2015-2018)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 54 | – – | Nicht benutzt |
| 55 | 15 | Beheizte Sitze |
| 56 | 15 | 12-V-Steckdose für Beifahrer |
| 57 | 10 | Unter dem Sitz zusätzliche Heizung |
| 58 | 15 | Beheizte Heckscheibe links |
| 59 | 15 | Beheizte Heckscheibe rechts |
| 60 | – – | Nicht benutzt |
| 61 | – – | Nicht benutzt |
| 62 | – – | Nicht benutzt |
| 63 | 10 | Zusätzliche Kontrolle des Fondpassagiers |
| 64 | – – | Nicht benutzt |
| 65 | 30 | Zusätzlicher Heizungslüfter für den Fondpassagier |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2015-2018)
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 40 | ABS-Pumpenversorgung |
| 2 | 50 | Diesel-Vorheizgerät |
| 3 | 30 | Zündschalter – Anlasser |
| 4 | 40 | Kraftstoffheizung |
| 5 | 20/50 | Kabinenlüftung mit zusätzlicher programmierbarer Heizung (Batterie +) |
| 6 | 40/60 | Kabinenlüfter maximale Drehzahl (Batterie +) |
| 7 | 40/50/60 | Mindestgeschwindigkeit des Kabinenlüfters (Batterie +) |
| 8 | 40 | Kabinenlüfter (Zündschalter +) |
| 9 | 15 | Hintere 12 V Buchse (Batterie +) |
| 10 | 15 | Horn |
| 11 | – – | Nicht benutzt |
| 14 | 15 | Front 12 V Steckdose (Batterie +) |
| 15 | 15 | Zigarettenanzünder (Batterie +) |
| 16 | – – | Nicht benutzt |
| 17 | – – | Nicht benutzt |
| 18 | 7.5 | Motormanagement-Steuergerät (Batterie +) |
| 19 | 7.5 | Klimakompressor |
| 20 | 30 | Siebwasch- / Scheinwerferwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 22 | – – | Nicht benutzt |
| 23 | 30 | ABS-Elektroventile |
| 24 | 7.5 | Zusatzschalterfeld – Türspiegelsteuerung und Klappung (Zündschalter +) |
| 30 | 15 | Türspiegelheizung |
