In diesem Artikel betrachten wir die zweite Generation des Peugeot Partner, produziert von 2008 bis 2018. Hier finden Sie Sicherungskasten Diagramme von finden Peugeot Partner 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , get Informationen über die Position der Sicherungsfelder im Fahrzeug und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Peugeot Partner 2008-2018
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner ist die Sicherung Nr. 9 im Sicherungskasten der Instrumententafel.

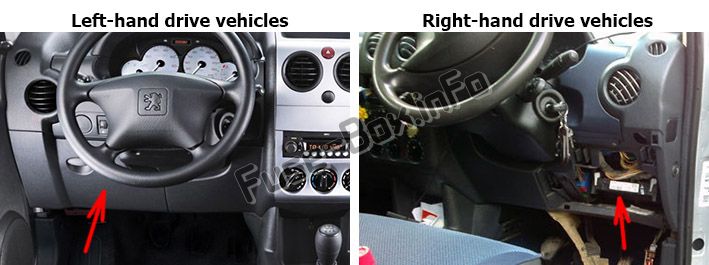

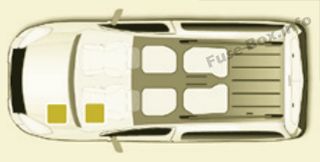

Die Sicherungskästen befinden sich:
– im unteren Teil der Blende auf der linken Seite hinter der Abdeckung (auf der rechten Seite in der rechten Seite);
– unter der Motorhaube (in der Nähe der Batterie).
Instrumententafel
Motorraum
ad vertisements
2008, 2009, 2010, 2011, 2012, 2013

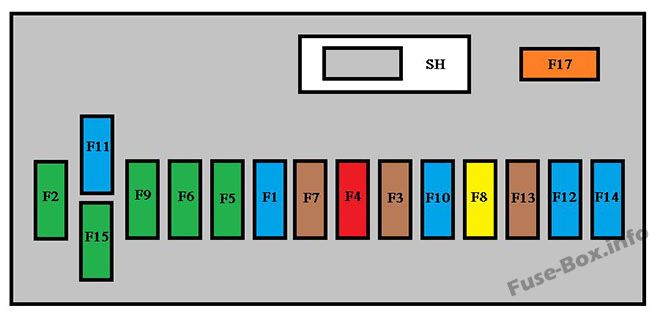

Dashboard Sicherungskasten
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2008-2013)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | – – | Schonen |
| 3 | 5 | Airbags |
| 4 | 10 | Klimaanlage, Diagnosebuchse, Spiegelsteuerung, Scheinwerfer |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Schlösser |
| 7 | 5 | Hintere Innenleuchte, vordere Kartenleselampe, Dachkonsole |
| 8 | 20 | Audiogeräte, CD-Wechsler, Display, Erkennung von Reifenunterfüllung, Alarm und Sirene |
| 9 | 30 | Vordere und hintere 12V Steckdose |
| 10 | 15 | Zentrale Spalte |
| 11 | 15 | Niedrigstrom-Zündschalter |
| 12 | 15 | Regen- und Sonnenscheinsensor, Airbag |
| 13 | 5 | Instrumententafel |
| 14 | 15 | Parksensoren, digitale Klimaanlagensteuerung, Freisprecheinrichtung |
| 15 | 30 | Schlösser |
| 16 | – – | Schonen |
| 17 | 40 | Beheizte Heckscheibe / Spiegel |
Zuordnung der Sicherungen im Fahrgastraum (2008-2013)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | – – | Schonen |
| 2 | 20 | Beheizte Sitze |
| 3 | – – | Schonen |
| 4 | 15 | Klappspiegelrelais |
| 5 | 15 | Steckdosenrelais für Kühlgeräte |
Abschlepp- / Anhängerkupplungs- / Karosseriebau- / Plattformkabinensicherungen
Zuordnung der Sicherungen der Plattformkabine (2008-2013)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Schonen |
| 2 | 15 | Zündung, Generatorbetriebsrelais |
| 3 | 15 | Anhänger 12V Versorgung |
| 4 | 15 | Permanente Versorgung der Modifikatoren |
| 5 | 40 | Warnblinkanlage |
ad vertisements

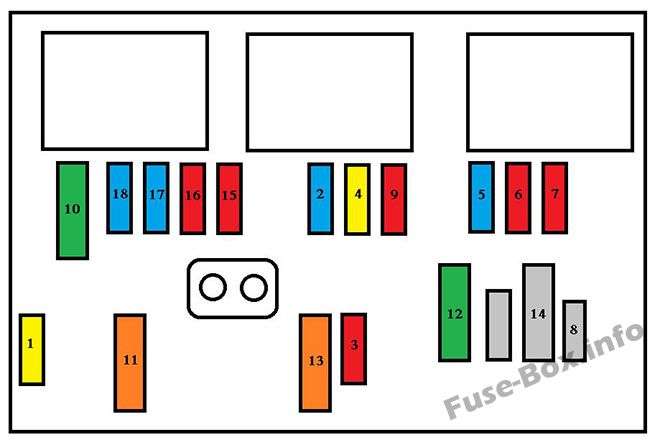

Motorraum
Zuordnung der Sicherungen im Motorraum (2008-2013)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Horn |
| 3 | 10 | Screenwash-Pumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkradwinkelsensor, ESP |
| 7 | 10 | Bremsschalter, Kupplungsschalter |
| 8 | 25 | Anlasser |
| 9 | 10 | Scheinwerferstrahlmotor, Parc Management Unit |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Schonen |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Eingebaute Systemschnittstelle |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechter Fernlichtscheinwerfer |
| 16 | 10 | Scheinwerfer für Fernlicht links |
| 17 | 15 | Abblendlicht rechts |
| 18 | 15 | Abblendlicht links |
2014, 2015, 2016, 2017
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2014-2017)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Zentralverriegelung |
| 3 | 5 | Airbags |
| 4 | 10 | Klimaanlage, Diagnosebuchse, Spiegelsteuerung, Scheinwerfer |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Schlösser |
| 7 | 5 | Hintere Innenleuchte, vordere Kartenleselampe, Dachkonsole |
| 8 | 20 | Audiogeräte, Bildschirm, Erkennung des Reifenfüllstands, Alarm und Sirene |
| 9 | 30 | Vordere und hintere 12V Steckdose |
| 10 | 15 | Zentrale Spalte |
| 11 | 15 | Niedrigstrom-Zündschalter |
| 12 | 15 | Regen- und Sonnenscheinsensor, Airbag |
| 13 | 5 | Instrumententafel |
| 14 | 15 | Parksensoren, digitale Klimaanlagensteuerung, Freisprecheinrichtung |
| 15 | 30 | Schlösser |
| 16 | – – | Schonen |
| 17 | 40 | Beheizte Heckscheibe / Spiegel |
Zuordnung der Sicherungen im Fahrgastraum (2014-2017)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | – – | Schonen |
| 2 | 20 | Beheizte Sitze |
| 3 | – – | Schonen |
| 4 | 15 | Klappspiegelrelais |
| 5 | 15 | Steckdosenrelais für Kühlgeräte |
Abschlepp- / Anhängerkupplungs- / Karosseriebau- / Plattformkabinensicherungen
Zuordnung der Sicherungen der Plattformkabine (2014-2017)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Schonen |
| 2 | 15 | Zündung, Generatorbetriebsrelais |
| 3 | 15 | Anhänger 12V Versorgung |
| 4 | 15 | Permanente Versorgung der Modifikatoren |
| 5 | 40 | Warnblinkanlage |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2014-2017)
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Horn |
| 3 | 10 | Screenwash-Pumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe oder LED |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkradwinkelsensor, DSC |
| 7 | 10 | Bremsschalter, Kupplungsschalter |
| 8 | 25 | Anlasser |
| 9 | 10 | Scheinwerferstrahlmotor, Parc Management Unit |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Schonen |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Eingebaute Systemschnittstelle |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechter Fernlichtscheinwerfer |
| 16 | 10 | Scheinwerfer für Fernlicht links |
| 17 | 15 | Abblendlicht rechts |
| 18 | 15 | Abblendlicht links |
