Die Sicherungskasten und das Relais für Peugeot 807 (2002-2014)

Peugeot

Der MPV Peugeot 807 der großen Familie wurde von 2002 bis 2014 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Peugeot 807 (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013) und 2014) Informationen über die Position der Sicherungsplatten im Fahrzeug abrufen und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) erhalten.

Sicherungslayout Peugeot 807 2002-2014


Sicherungskasten des Armaturenbretts

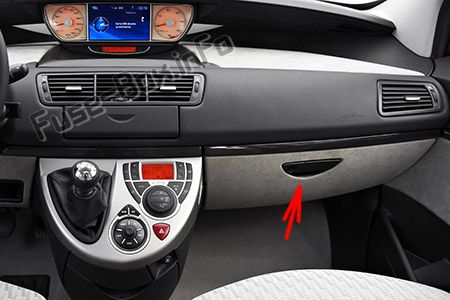

Fahrzeuge mit Linkslenkung: Die Sicherungen befinden sich im unteren Handschuhfach am Armaturenbrett (rechte Seite).Die Position der Sicherungen im Fahrgastraum (LHD): Peugeot 807 (2002-2014)

Fahrzeuge mit Rechtslenkung: Sie befinden sich unter der Blende (Fahrerseite)Die Position der Sicherungen im Fahrgastraum (RHD): Peugeot 807 (2002-2014)

Motorraum

Die Position der Sicherungen im Motorraum: Peugeot 807 (2002-2014)

Sicherungen an der Batterie

Die Sicherungen befinden sich im Batteriefach, das sich unter dem Boden vor dem Sitz auf der rechten Seite befindet.Sicherungen an der Batterie (Position): Peugeot 807 (2002-2014)



Sicherungskastendiagramme

ad vertisements

2002, 2003, 2004

Dashboard Sicherungskasten

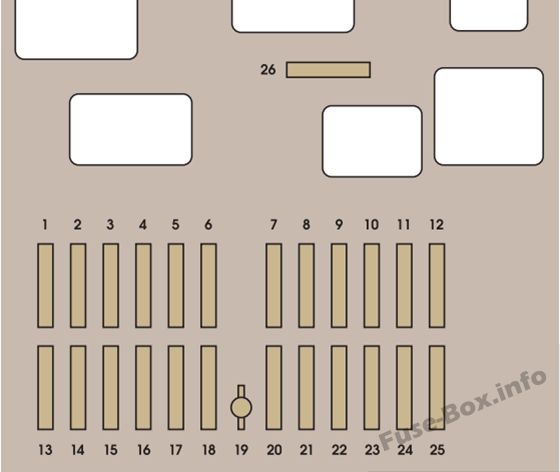

Sicherungskastendiagramm der Instrumententafel: Peugeot 807 (2002, 2003, 2004)

Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2002, 2003, 2004)

Bewertung Funktionen
1 10 A Nebelschlußleuchte.
2 15 A. Heckscheibenwischer.
4 15 A. Versorgung von Funktionen über die eingebaute Systemschnittstelle.
5 10 A Linkes Bremslicht.
7 20 A. Kartenleser – Feuerzeug – Beleuchtung des unteren Handschuhfachs für Passagiere – Elektrochromer Innenspiegel.
9 30 A. Elektrische Fensterheber vorne – Schiebedach vorne.
10 20 A. Diagnosebuchse – Anhängersteckdose.
11 15 A. Alarm – Telematik – Audiogeräte – Multifunktionsdisplays – Lenkradsteuerung – Partikelemissionsfilter.
12 10 A Rechte Seitenlichter – Kennzeichenbeleuchtung – Licht der Klimaanlage – Innenbeleuchtung.
14 30 A. Zentralverriegelung – Deadlocking.
15 30 A. Heckscheiben.
16 5 A. Versorgung der Airbag-Steuereinheit über die eingebaute Systemschnittstelle
17 15 A. Rechte Bremsleuchte, 3. Bremsleuchte – Anhängerbremsleuchten.
18 10 A Versorgung der Diagnosebuchse – Brems- und Kupplungspedalschalter.
19 40 A. PARC Shunt.
20 10 A Audiogeräteversorgung über die eingebaute Systemschnittstelle.
22 10 A Linke Seitenlichter – Anhänger Seitenlichter.
23 15 A. Alarmsirene – Steuergerät für Automatikgetriebe.
24 15 A. Einparkhilfe hinten über die eingebaute Systemschnittstelle.
26 40 A. Beheizte Heckscheibe.
Motorraum

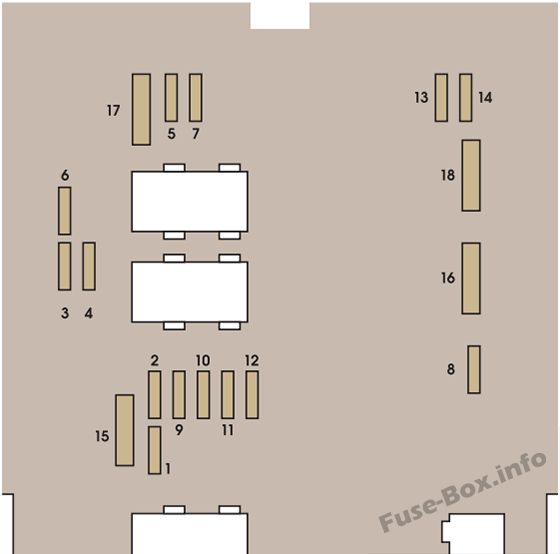

Sicherungskastendiagramm unter der Haube: Peugeot 807 (2002, 2003, 2004)

ad vertisements



Zuordnung der Sicherungen im Motorraum (2002, 2003, 2004)

Nr Bewertung Funktionen
1 10 A Schalter für manuelle Rückfahrscheinwerfer – Xenon-Scheinwerfer – Relaissteuerung der Lüftereinheit – Motorkühlmittelstand – Ölheizung oder Vorheizeinheit (Diesel) – Fahrzeuggeschwindigkeitssensor oder Luftstromsensor (Diesel).
2 15 A. Kraftstoffpumpe – Magnetventile für Abgasrückführung und Turbodruckregelung (Diesel).
3 10 A ABS- oder ESP-Steuergerät.
4 10 A Positive Versorgung der Zündung des Motorkabelgehäuses
5 10 A Nicht verwendet oder Partikelemissionsfilter-Injektor (Diesel) – Partikelemissionsfilter-Steuergerät (Diesel).
6 15 A. Nebelscheinwerfer.
7 20 A. Scheinwerferwaschpumpe.
8 20 A. Versorgung über das Motorkabelgehäuserelais – Relaissteuerung der Lüftereinheit (Diesel) – Magnetventile für Dieselhochdruckregelung und Abgasrückführung (Diesel).
9 15 A. Linkes Abblendlicht – Scheinwerferhöhenversteller.
10 15 A. Abblendlicht rechts.
11 10 A Linker Fernlicht.
12 10 A Rechter Hauptstrahl.
13 15 A. Horn.
14 10 A Waschpumpe vorne und hinten.
15 30 A. Sauerstoffsensor – Einspritzdüsen – Zündspule – Magnetventile für Behälter-, Steuer- und Abgasrückgewinnungsmagnet (Benzin) – Magnetventil für Einspritzpumpe (Diesel).
16 30 A. Nicht verwendet oder Luftpumpe (Benzin).
17 30 A. Frontscheibenwischer.
18 40 A. Zusätzliche Gebläse.
1 * 50 A. Lüftereinheit (hohe Drehzahl).
2 – 50 A. ABS-Steuergerät oder ESP-Steuergerät.
3* 30 A. Nicht verwendet oder ESP-Magnetventil oder zusätzliche Heizung (Diesel).
4 * 60 A. Integrierte Systemschnittstellenversorgung 1.
5 * 70 A. Eingebaute Systemschnittstellenversorgung 2.
6 * 30 A. Lüftereinheit (niedrige Drehzahl).
7 * 40 A. Elektronische Wegfahrsperre.
8 * 50 A. Klimaanlage Gebläse.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.
Sicherungen an der Batterie

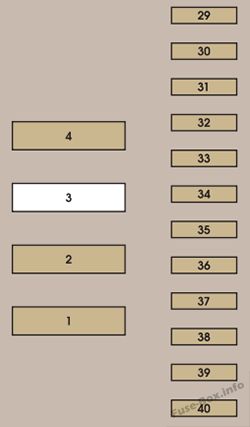

Sicherungen an der Batterie: Peugeot 807 (2002, 2003, 2004)

Zuordnung der Sicherungen zur Batterie (2002, 2003, 2004)

Nr Bewertung Funktionen
1 * 40 A. Rechte elektrische Schiebetür.
2 * 40 A. Linke elektrische Schiebetür.
3* 30 A. HI-FI-Verstärker.
4 * 30 A. Nicht verwendet oder zusätzliche Heizung (Diesel).
29 – – Nicht benutzt.
30 – – Nicht benutzt.
31 – – Nicht benutzt.
32 25 A. Elektrischer Fahrersitz.
33 25 A. Elektrischer Beifahrersitz.
34 20 A. Schiebedach 3. Reihe.
35 20 A. 2. Reihe Schiebedach.
36 10 A Beheizter Beifahrersitz.
37 10 A Beheizter Fahrersitz.
38 15 A. Elektrische Kindersicherung.
39 20 A. 3. Reihe 12V Zubehörbuchse.
40 20 A. 2. Reihe 12V Zubehörbuchse.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.

2005

ad vertisements

Dashboard Sicherungskasten

Sicherungskastendiagramm der Instrumententafel: Peugeot 807 (2005)

Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2005)

Bewertung Funktionen
1 10 A Nebelschlußleuchte.
2 15 A. Heckscheibenwischer.
4 15 A. Versorgung von Funktionen über die eingebaute Systemschnittstelle.
5 10 A Linkes Bremslicht.
7 20 A. Kartenleser – Feuerzeug – Beleuchtung des unteren Handschuhfachs für Passagiere – Elektrochromer Innenspiegel.
9 30 A. Elektrische Fensterheber vorne – Schiebedach vorne.
10 20 A. Diagnosebuchse – Anhängersteckdose.
11 15 A. Alarm – Telematik – Audiogeräte – Multifunktionsdisplays – Lenkradsteuerung – Partikelemissionsfilter.
12 10 A Rechte Seitenlichter – Kennzeichenbeleuchtung – Licht der Klimaanlage – Innenbeleuchtung.
14 30 A. Zentralverriegelung – Deadlocking.
15 30 A. Heckscheiben.
16 5 A. Versorgung der Airbag-Steuereinheit über die eingebaute Systemschnittstelle
17 15 A. Rechte Bremsleuchte, 3. Bremsleuchte – Anhängerbremsleuchten.
18 10 A Versorgung der Diagnosebuchse – Brems- und Kupplungspedalschalter.
19 40 A. PARC Shunt.
20 10 A Audiogeräteversorgung über die eingebaute Systemschnittstelle.
22 10 A Linke Seitenlichter – Anhänger Seitenlichter.
23 15 A. Alarmsirene – Steuergerät für Automatikgetriebe.
24 15 A. Einparkhilfe hinten über die eingebaute Systemschnittstelle.
26 40 A. Beheizte Heckscheibe.

ad vertisements

Motorraum

Sicherungskastendiagramm unter der Haube: Peugeot 807 (2005)

Zuordnung der Sicherungen im Motorraum (2005)

Nr Bewertung Funktionen
1 10 A Schalter für manuelle Rückfahrscheinwerfer des Getriebes – Xenon-Scheinwerfer – Relaissteuerung der Lüftereinheit – Motorkühlmittelstand – Oifneater oder Vorheizeinheit (Diesel) – Fahrzeuggeschwindigkeitssensor oder Luftstromsensor (Diesel).
2 15 A. Kraftstoffpumpe – Magnetventile für Abgasrückführung und Turbodruckregelung (Diesel).
3 10 A ABS- oder ESP-Steuergerät.
4 10 A Positive Versorgung der Zündung des Motorsicherungskastens.
5 10 A Nicht verwendet oder Partikelemissionsfilter-Injektor (Diesel) – Partikelemissionsfilter-Steuergerät (Diesel).
6 15 A. Nebelscheinwerfer.
7 20 A. Scheinwerferwaschpumpe.
8 20 A. Versorgung über das Motorsicherungskastenrelais – Relaissteuerung der Lüftereinheit (Diesel) – Diesel-Hochdruckregelung und Magnetventile für die Abgasrückführung (Diesel).
9 15 A. Abblendlichtrelais (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet) – Höhenversteller für Scheinwerfer.
10 15 A. Abblendlichtrelais (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet).
11 10 A Linker Fernlicht.
12 10 A Rechter Hauptstrahl.
13 15 A. Horn.
14 10 A Waschpumpe vorne und hinten.
15 30 A. Sauerstoffsensor – Einspritzdüsen – Zündspule – Magnetventile für Behälter-, Steuer- und Abgasrückführung (Benzin) – Magnetventil für Einspritzpumpe (Diesel).
16 30 A. Nicht verwendet oder Luftpumpe (Benzin).
17 30 A. Frontscheibenwischer.
18 40 A. Zusätzliche Gebläse.
1 * 50 A. Lüftereinheit (hohe Drehzahl).
2 * 50 A. ABS-Steuergerät oder ESP-Steuergerät.
3* 30 A. Nicht verwendet oder ESP-Magnetventil oder zusätzliche Heizung (Diesel).
4 * 60 A. Integrierte Systemschnittstellenversorgung 1.
5 * 70 A. Eingebaute Systemschnittstellenversorgung 2.
6 * 30 A. Lüftereinheit (niedrige Drehzahl).
7 * 40 A. Elektronische Wegfahrsperre.
8 * 50 A. Klimaanlage Gebläse.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.

ad vertisements

Sicherungen an der Batterie

Sicherungen an der Batterie: Peugeot 807 (2005)

Zuordnung der Sicherungen zur Batterie (2005)

Nr Bewertung Funktionen
1 * 40 A. Rechte elektrische Schiebetür.
2 * 40 A. Linke elektrische Schiebetür.
3* 30 A. Nicht benutzt.
4 * 30 A. Nicht verwendet oder zusätzliche Heizung (Diesel).
29 – – Nicht benutzt.
30 10 A Rechts getauchter Scheinwerfer (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet).
31 10 A Links getauchter Scheinwerfer (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet).
32 25 A. Elektrischer Fahrersitz.
33 25 A. Elektrischer Beifahrersitz.
34 20 A. Schiebedach 3. Reihe.
35 20 A. 2. Reihe Schiebedach.
36 10 A Beheizter Beifahrersitz.
37 10 A Beheizter Fahrersitz.
38 15 A. Elektrische Kindersicherung.
39 20 A. 3. Reihe 12V Zubehörbuchse.
40 20 A. 2. Reihe 12 V Zubehörbuchse.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.



2006

Dashboard Sicherungskasten

Sicherungskastendiagramm der Instrumententafel: Peugeot 807 (2006)

ad vertisements



Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2006)

N. Bewertung Funktionen
1 10 A Nebelschlussleuchten.
2 15 A. Heckscheibenwischer.
4 15 A. Versorgung von Funktionen über die eingebaute Systemschnittstelle.
5 10 A Linkes Bremslicht.
7 20 A. Kartenleser – Feuerzeug – Beleuchtung des unteren Handschuhfachs für Passagiere – Elektrochromatischer Innenspiegel.
9 30 A. Elektrische Fensterheber vorne – Schiebedach vorne.
10 20 A. Diagnosebuchse.
11 15 A. Alarm – Telematik – Audiogeräte – Multifunktionsbildschirme – Lenkradsteuerung – Partikelemission
12 10 A Rechte Seitenlichter – Kennzeichenbeleuchtung – Klimaanlagenlicht – Innenbeleuchtung.
14 30 A. Zentralverriegelung – Deadlocking.
15 30 A. Heckscheiben.
16 5 A. Airbag-ECU-Versorgung über die eingebaute Systemschnittstelle.
17 15 A. Rechte Bremsleuchte – Zusätzliche Bremsleuchte – Anhängerbremsleuchten.
18 10 A Versorgung der Diagnosebuchse – Brems- und Kupplungspedalschalter – Versorgung des Stellantriebs der motorisierten Schiebetüren.
19 40 A. PARC Shunt.
20 10 A Audiogeräteversorgung über die eingebaute Systemschnittstelle.
22 10 A Linke Seitenlichter – Anhänger Seitenlichter.
23 15 A. Alarmsirene – Steuergerät für Automatikgetriebe.
24 15 A. Einparkhilfe hinten über die eingebaute Systemschnittstelle.
26 40 A. Beheizte Heckscheibe.

ad vertisements

Motorraum

Sicherungskastendiagramm unter der Haube: Peugeot 807 (2006)

Zuordnung der Sicherungen im Motorraum (2006)

Bewertung Funktionen
1 10 A Schalter für manuelle Rückfahrscheinwerfer – Xenon-Scheinwerfer Relaissteuerung der Lüftereinheit – Motorkühlmittelstand – Ölheizung oder Vorheizeinheit (Diesel) – Fahrzeuggeschwindigkeitssensor oder Luftmengenmesser (Diesel).
2 15 A. Kraftstoffpumpe – Magnetventile für Abgasrückführung und Turbodruckregelung (Diesel).
3 10 A ABS-ECU oder ESP-ECU.
4 10 A Positive Versorgung der Zündung des Motorsicherungskastens.
5 10 A Nicht verwendeter oder Partikelemissionsfilter-Injektor (Diesel) – Partikelemissionsfilter-ECU (Diesel).
6 15 A. Nebelscheinwerfer.
7 20 A. Scheinwerferwaschpumpe.
8 20 A. Versorgung über den Motorsicherungskasten – Relaissteuerung der Lüftereinheit (Diesel) – Magnetventile für Dieselhochdruckregelung und Abgasrückführung (Diesel)
9 15 A. Abgeblendetes Scheinwerferrelais (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet) – Höhenversteller für Scheinwerfer.
10 15 A. Abgeblendetes Scheinwerferrelais (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet).
11 10 A Linker Fernlichtscheinwerfer.
12 10 A Rechter Fernlichtscheinwerfer.
13 15 A. Horn.
14 10 A Waschpumpen für Windschutzscheibe vorne und hinten.
15 30 A. Sauerstoffsensor – Einspritzdüsen – Zündspule – Magnetventile für Kanister, Verteilung und Abgasrückführung (Benzin) – Magnetventil für Einspritzpumpe (Diesel).
16 30 A. Unbenutzte oder Luftpumpe (Benzin).
17 30 A. Scheibenwischer vorne.
18 40 A. Zusätzliche Gebläse.
1 * 50 A. Lüftereinheit (High Speed).
2 * 50 A. ABS-ECU oder ESP-ECU.
3* 30 A. Nicht verwendetes oder ESP-Magnetventil oder zusätzliche Heizung (Diesel).
4 * 60 A. Integrierte Systemschnittstellenversorgung 1.
5 * 70 A. Eingebaute Systemschnittstellenversorgung 2.
6 * 30 A. Lüftereinheit (langsame Geschwindigkeit).
7 * 40 A. Elektronische Wegfahrsperre.
8 * 50 A. Klimaanlage Gebläse.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.
Sicherungen an der Batterie

Sicherungen an der Batterie: Peugeot 807 (2006)

Zuordnung der Sicherungen zur Batterie (2006)

Bewertung Funktionen
1 * 40 A. Rechte elektrische Schiebetür.
2 * 40 A. Linke elektrische Schiebetür.
3 * 40 A. Unbenutzte oder Anhängerverbindung.
4 * 30 A. Nicht genutzte oder zusätzliche Heizung (Diesel).
29 – – Ungebraucht.
30 10 A Rechts getauchter Scheinwerfer (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet).
31 10 A Links getauchter Scheinwerfer (Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet).
32 25 A. Elektrischer Fahrersitz.
33 25 A. Elektrischer Beifahrersitz.
34 20 A. Schiebedach 3. Reihe.
35 20 A. 2. Reihe Schiebedach.
36 10 A Beheizter Beifahrersitz.
37 10 A Beheizter Fahrersitz.
38 15 A. Elektrische Kindersicherung.
39 20 A. 3. Reihe 12 V Zubehörbuchse.
40 20 A. 2. Reihe 12 V Zubehörbuchse.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.



2007, 2008, 2009

Dashboard Sicherungskasten

Sicherungskastendiagramm der Instrumententafel: Peugeot 807 (2007, 2008, 2009)

ad vertisements



Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2007, 2008, 2009)

Nr Bewertung (Ampere) Funktionen
1 15 Heckscheibenwischer.
2 – – Nicht benutzt.
3 5 Airbag-Steuergerät.
4 10 Lenkradwinkelsensor, Diagnosebuchse, ESP-Sensor, manuelle Klimaanlage, Kupplungsschalter, Scheinwerferlichthöhe, Partikelemissionsfilterpumpe, elektrochromatischer Innenspiegel
5 30 Elektrische Spiegel, elektrischer Fenstermotor.
6 30 Elektrische Fensterheber vorne, Schiebedach Reihe 1.
7 5 Höflichkeitslichter, Handschuhfachlicht, Höflichkeitsspiegellichter.
8 20 Multifunktionsdisplay, Diebstahlwarnsirene, Audiogeräte, CD-Wechsler, Audio / Telefon, Sicherungskasten des Anhängers, Dieseladditiv-Steuergerät, Steuergerät zur Erkennung des Reifenfüllstands, Steuergerät für Schiebetürenmodule.
9 30 Feuerzeug.
10 15 Lenkradschaltung, Anhänger Sicherungskasten.
11 15 Diagnosebuchse, Zündschalter, Automatikgetriebe.
12 15 Fahrersitz-Speichereinheit, elektrischer Beifahrersitz, Airbag-Steuereinheit, Einparkhilfe-Steuereinheit, seitliche Schiebetürknöpfe
13 5 Motorsicherungskasten, Anhängersicherungskasten.
14 15 Regensensor, automatische Klimaanlage, Instrumententafel, Schiebedächer, Kilometerzähler-Warnleuchteneinheit, Audio-Telematik-Steuerung.
15 30 Sperren / Entsperren / Deadlocking der Zugriffe.
16 – – Nicht benutzt.
17 40 Beheizte Heckscheibe.

ad vertisements

Motorraum

Sicherungskastendiagramm unter der Haube: Peugeot 807 (2007, 2008, 2009)

Zuordnung der Sicherungen im Motorraum (2007, 2008, 2009)

Nr Bewertung (Ampere) Funktionen
1 20 Motorsteuergerät, Kraftstoffversorgungs- und Luftversorgungssysteme, Lüfterbaugruppe.
2 15 Horn.
3 10 Waschpumpe vorne und hinten.
4 20 Scheinwerferwaschpumpe.
5 15 Kraftstoffversorgungssystem.
6 10 Servolenkung, sekundärer Bremspedalschalter, Steuergerät für Automatikgetriebe.
7 10 Bremssystem (ABS / ESP).
8 20 Startersteuerung.
9 10 Motorsteuergerät.
10 30 Kraftstoffversorgungs- und Luftversorgungssysteme, Emissionskontrollsysteme.
11 40 Klimaanlage vorne.
12 30 Scheibenwischer.
13 40 Eingebaute Systemschnittstelle.
14 30 Nicht benutzt.
1 * 50 Klimaanlage Gebläse.
2 * 40 Bremssystem (ABS / ESP).
3 * 30 Bremssystem (ABS / ESP).
4 * 60 Eingebaute Systemschnittstellenversorgung.
5 * 70 Eingebaute Systemschnittstellenversorgung.
6 * 20 Zusätzliche Heizung (Diesel).
7 * Nicht benutzt.
8 * Nicht benutzt.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.
Sicherungen an der Batterie

Sicherungen an der Batterie: Peugeot 807 (2007, 2008, 2009)

Zuordnung der Sicherungen zur Batterie (2007, 2008, 2009)

Nr Bewertung (Ampere) Funktionen
1 * 40 Elektrische Seitentür.
2 * 40 Elektrische Seitentür.
3 * – – Nicht benutzt.
4 * 40 Anhänger Sicherungskasten.
31 5 Hauptbremsschalter.
32 25 Auswendiglernen des Fahrersitzes.
33 25 Auswendiglernen des Beifahrersitzes.
34 20 Schiebedach Reihe 3.
35 20 Schiebedach Reihe 2.
36 10 Beheizter Sitz des Passagiers.
37 10 Beheizter Fahrersitz.
38 15 Fernlichtscheinwerfer (Xenonlampe).
39 20 12 V Zubehörbuchse Reihe 3.
40 20 12 V Zubehörbuchse Reihe 2.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.



2010, 2011, 2012, 2013

ad vertisements

Dashboard Sicherungskasten

Sicherungskastendiagramm der Instrumententafel: Peugeot 807 (2010, 2011, 2012, 2013)

Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2010, 2013)

Nr Bewertung (Ampere) Funktionen
1 15 Heckscheibenwischer.
2 – – Nicht benutzt.
3 5 Airbag-Steuergerät.
4 10 Lenkradwinkelsensor, Diagnosebuchse, ESP-Sensor, manuelle Klimaanlage, Kupplungsschalter, Scheinwerferlichthöhe, Partikelemissionsfilterpumpe, elektrochromatischer Innenspiegel.
5 30 Elektrische Spiegel, elektrischer Fenstermotor des Passagiers, Schiebedach Reihe 1.
6 30 Elektrische Fensterheber vorne.
7 5 Courtesy Lights, Glove Box Light, Courtesy Mirror Lights, Entertainment Screen Lights Reihe 2.
8 20 Multifunktionsdisplay, Diebstahlwarnsirene, Audiogeräte, CD-Wechsler, Audio / Telefon, Dieseladditiv-Steuergerät, Steuergerät zur Erkennung von Reifenunterfüllung, Steuergerät für Schiebetürenmodule.
9 30 Feuerzeug.
10 15 Lenkradschaltung, Anhänger Sicherungskasten.
11 15 Diagnosebuchse, Zündschalter, Automatikgetriebe (4-Gang).
12 15 Fahrersitz-Speichereinheit, elektrischer Beifahrersitz, Airbag-Steuereinheit, Einparkhilfe-Steuergerät, seitliche Schiebetürknöpfe, Freisprecheinrichtung, Automatikgetriebe (6-Gang).
13 5 Motorsicherungskasten, Anhängersicherungskasten.
14 15 Regensensor, automatische Klimaanlage, Instrumententafel, Schiebedächer, Kilometerzähler-Warnleuchteneinheit, Audio-Telematik-Steuerung.
15 30 Fahrgastschlossverriegelung.
16 30 Sperren / Entsperren der Zugriffe.
17 40 Beheizte Heckscheibe.
Motorraum

Sicherungskastendiagramm unter der Haube: Peugeot 807 (2010, 2011, 2012, 2013)

ad vertisements



Zuordnung der Sicherungen im Motorraum (2010, 2013)

Nr Bewertung (Ampere) Funktionen
1 20 Motorsteuergerät. Kraftstoffversorgungs- und Luftversorgungssysteme, Lüfterbaugruppe.
2 15 Horn.
3 10 Waschpumpe vorne und hinten.
4 20 Scheinwerferwaschpumpe.
5 15 Kraftstoffversorgungssystem.
6 10 Servolenkung, sekundärer Bremspedalschalter, Steuergerät für Automatikgetriebe, Luftstromsensor, automatische Strahlkorrektur mit Xenonlampen.
7 10 Bremssystem (ABS / ESP).
8 20 Startersteuerung.
9 10 Hauptbremsschalter.
10 30 Kraftstoffversorgungs- und Luftversorgungssysteme, Emissionskontrollsysteme.
11 40 Klimaanlage vorne.
12 30 Scheibenwischer.
13 40 Eingebaute Systemschnittstelle.
14 30 Nicht benutzt.
15 30 Kindersicherung zum Sperren / Entriegeln / Verriegeln.
Sicherungen an der Batterie

Sicherungen an der Batterie: Peugeot 807 (2010, 2011, 2012, 2013)

Zuordnung der Sicherungen zur Batterie (2010, 2013)

Nr Bewertung (Ampere) Funktionen
1 * 40 Elektrische Seitentür.
2 * 40 Elektrische Seitentür.
3* – – Nicht benutzt.
4 * 40 Anhänger Sicherungskasten.
31 5 Hauptbremsschalter.
32 25 Auswendiglernen des Fahrersitzes.
33 25 Auswendiglernen des Beifahrersitzes.
34 20 Schiebedach Reihe 3.
35 20 Schiebedach Reihe 2.
36 10 Beheizter Sitz des Passagiers.
37 10 Beheizter Fahrersitz.
38 15 Nicht benutzt.
39 20 12 V Zubehörbuchse Reihe 3.
40 20 12 V Zubehörbuchse Reihe 2.
* Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten müssen von einem PEUGEOT-Händler durchgeführt werden.
