Das kleine Nutzfahrzeug Peugeot Bipper wurde von 2008 bis 2015 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme von Peugeot Bipper 2008, 2009, 2010, 2011, 2012, 2013, 2014 und 2015 , in denen Sie Informationen zum Standort der Sicherung erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Peugeot Bipper 2008-2015
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Peugeot Bipper sind die Sicherungen F94 (Zigarettenanzünder), F96 (12-V-Zubehörsteckdose) im Sicherungskasten des Armaturenbretts und die Sicherungen F15 (12-V-Zubehörsteckdose), F85 (Feuerzeug – 12-V-Zubehörsteckdose) den Sicherungskasten des Motorraums.
Sicherungskasten des Armaturenbretts

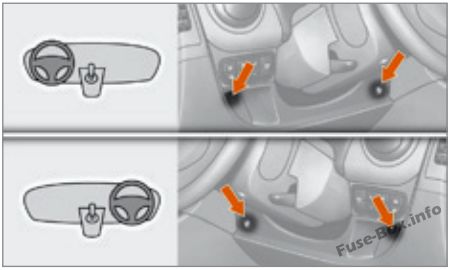

Um Zugang zu den Armaturenbrettsicherungen zu erhalten, entfernen Sie die 2 Schrauben mit dem Zündschlüssel und kippen Sie das Gehäuse.
Motorraum

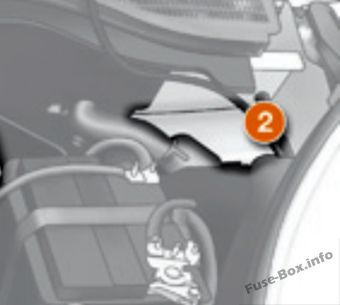

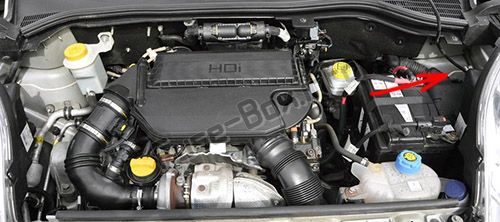

Um Zugang zu den Sicherungen im Motorraum zu erhalten, entfernen Sie den linken vorderen Scheinwerferstecker und lösen Sie dann die Sicherungskastenabdeckung.
ad vertisements
2008, 2009
Dashboard Sicherungskasten

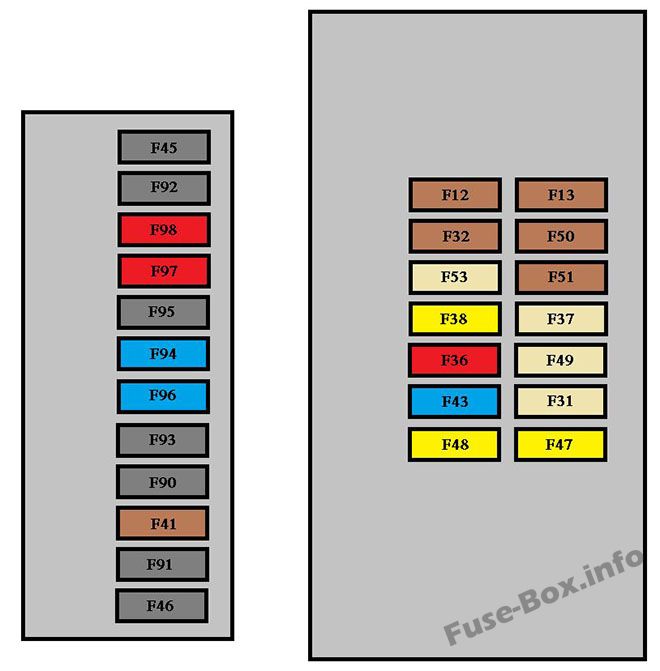

Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2008, 2009)
| № | Stromstärke | Funktionen |
|---|---|---|
| F12 | 7,5 A. | Rechts getauchte Scheinwerferversorgung |
| F13 | 7,5 A. | Links getauchte Scheinwerferversorgung – Scheinwerferhöhenverstellung |
| F31 | 5 A. | Versorgungsschalter des Motorsteuergeräts |
| F32 | 7,5 A. | Vorderes Licht – vorderes Innenlicht – hinteres Innenlicht |
| F36 | 10 A | Audiogeräte – Mobiltelefonvorausrüstung – Bedienfeld der Klimaanlage – EODB-Diagnosebuchse |
| F37 | 5 A. | Bremslicht – Instrumententafel |
| F38 | 20 A. | Verschließen der Türen |
| F43 | 15 A. | Scheibenwischerpumpe |
| F47 | 20 A. | Versorgung des elektrischen Fenstermotors des Fahrers |
| F48 | 20 A. | Versorgung des elektrischen Fenstermotors des Passagiers |
| F49 | 5 A. | Steuergerät für Einparkhilfe – Schalter für Rücklicht – elektrische Außenspiegel |
| F50 | 7,5 A. | Airbag-Steuergerät |
| F51 | 5 A. | Bremspedal einschalten – Kupplungspedal einschalten |
| F53 | 5 A. | Instrumententafel – Nebelschlussleuchten |
Motorraum
ad vertisements

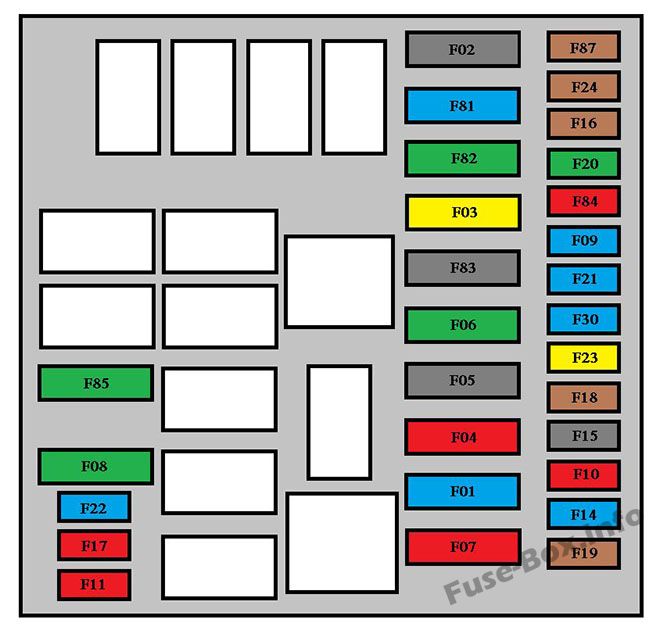

Zuordnung der Sicherungen im Motorraum (2008, 2009)
| № | Stromstärke | Funktionen |
|---|---|---|
| F01 | 60 A. | Steuergerät |
| F03 | 20 A. | Starterversorgung |
| F04 | 40 A. | Versorgung der ABS-Hydraulikblockpumpe |
| F06 | 30 A. | Steuerung der Lüfterbaugruppe mit einer Drehzahl |
| F07 | 40 A. | Steuerung der Hochgeschwindigkeitslüfterbaugruppe |
| F08 | 30 A. | Pumpe der Klimaanlage |
| F10 | 10 A | Horn |
| F11 | 10 A | Sekundärladung des Motormanagements |
| F14 | 15 A. | Fernlichtscheinwerfer |
| F 16 | 7.5A | Motormanagement-Steuergerät – gesteuertes Schaltgetriebe |
| F17 | 15 A. | Versorgung für Zündspule, Einspritzdüsen, Motormanagement-Zentraleinheit |
| F18 | 7.5A | Motormanagement-Steuergerät (1.4 HDi) |
| F19 | 7.5A | Klimakompressor |
| F20 | 30 A. | Lieferung für beheizte Heckscheibe, elektrische Außenspiegel Enteisungsheizungen |
| F21 | 15 A. | 1.4 Benzinmotorenmanagement, Relaisspule T09 (HDi) |
| F22 | 20 A. | Motormanagement-Steuergerät (1.4 HDi), Benzinpumpe |
| F23 | 20 A. | Versorgung mit ABS-Hydraulikblock-Magnetventilen |
| F24 | 7.5A | Abs |
| F30 | 15 A. | Nebelscheinwerfer |
| F81 | 60 A. | Gerät vorheizen |
| F82 | 30 A. | Pilotierte Schaltgetriebepumpe – Pilotierte Schaltgetriebeversorgung |
| F84 | 10 A | Vorgesteuertes Schaltgetriebe und Magnetventile |
| F85 | 30 A. | Feuerzeug – 12 V Zubehörbuchse |
| F87 | 7.5A | Rückfahrscheinwerfer – Wasser im Dieselsensor |
2010, 2011, 2012, 2013, 2014, 2015
Dashboard Sicherungskasten
ad vertisements
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2010-2015)
| № | Bewertung | Funktionen |
|---|---|---|
| F12 | 7,5 A. | Versorgung der rechten Abblendlichtscheinwerfer |
| F13 | 7,5 A. | Scheinwerferversorgung für Abblendlicht links – Höhenversteller für Scheinwerfer |
| F31 | 5 A. | Versorgungsschalter des Motorsteuergeräts |
| F32 | 7,5 A. | Vordere Lampe – vordere Innenleuchte – hintere Innenleuchte |
| F36 | 10 A | Audiosystem – Mobiltelefonvorausrüstung – Bedienfeld für die Klimaanlage – EODB-Diagnosebuchse |
| F37 | 5 A. | Bremsleuchte – Instrumententafel |
| F38 | 20 A. | Türverriegelung |
| F43 | 15 A. | Siebwaschpumpe |
| F47 | 20 A. | Versorgung des elektrischen Fenstermotors des Fahrers |
| F48 | 20 A. | Versorgung des elektrischen Fenstermotors des Passagiers |
| F49 | 5 A. | Steuergerät für Parksensoren – Schalter für die hintere Beleuchtung – elektrische Außenspiegel – volumetrisches Alarmsteuergerät |
| F50 | 7,5 A. | Airbag-Steuergerät |
| F51 | 7,5 A. | Bremspedal einschalten – Kupplungspedal einschalten – Türspiegelsteuerung – zentrales Bluetooth-System |
| F53 | 5 A. | Instrumententafel – Nebelschlussleuchten |
| F41 | 7,5 A. | Türspiegel demisting. |
| F94 | 15 A. | Feuerzeug. |
| F96 | 15 A. | 12 V Zubehörsteckdose. |
| F97 | 10 A | Sitzheizung, Fahrerseite. |
| F98 | 10 A | Beheizter Sitz, Beifahrerseite. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2010-2015)
| № | Bewertung | Funktionen |
|---|---|---|
| F01 | 60 A. | Steuergerät |
| F02 | 40 A. | Fahrgastraumventilator. |
| F03 | 20 A. | Anlasserversorgung |
| F04 | 40 A. | Versorgung der ABS-Hydraulikblockpumpe |
| F06 | 30 A. | Steuerung des Lüfters mit einfacher Drehzahl |
| F07 | 40 A. | Hochgeschwindigkeits-Lüftersteuerung |
| F08 | 30 A. | Klimakompressor |
| F09 | 15 A. | Anhängerkupplungsgurt. |
| F10 | 10 A | Horn |
| F11 | 10 A | Sekundärlastversorgung des Motormanagements |
| F14 | 15 A. | Fernlichtscheinwerfer |
| F15 | 15 A. | 12 V Zubehörsteckdose. |
| F 16 | 7,5 A. | Motormanagement-Steuergerät – elektronisches Getriebesteuergerät und Schalthebel – T20-Relaisspule |
| F17 | 15 A. | Versorgung für Zündspule – Einspritzdüsen – Motormanagement-Steuergerät (1.3 HDi) |
| F18 | 7,5 A. | Motormanagement-Steuergerät (1.3 HDi) – Relaisspule T09 |
| F19 | 7,5 A. | Klimakompressor |
| F20 | 30 A. | Lieferung für beheizte Heckscheibe, elektrische Außenspiegel Heizelemente |
| F21 | 15 A. | Kraftstoffpumpe (1,4 Benzin und 1,3 HDi) |
| F22 | 20 A. | Motormanagement-Steuergerät (1.3 HDi) |
| F23 | 20 A. | Versorgung der Elektroventile des ABS-Hydraulikblocks |
| F24 | 7,5 A. | Abs |
| F30 | 15 A. | Nebelscheinwerfer |
| F81 | 60 A. | Vorheizgerät (1,3 HDi) |
| F82 | 30 A. | Elektronische Getriebepumpe – elektronische Getriebeversorgung |
| F84 | 10 A | Steuergerät für elektronische Getriebe und Elektroventile |
| F85 | 30 A. | Zigarettenanzünder – 12-V-Zubehörsteckdose |
| F87 | 7,5 A. | Rückfahrscheinwerfer – Wasser im Dieselsensor – Luftstromsensor – T02. T05. Relaisspulen T14, T17 und T19 (außer 1,3 HDi) |
| F87 | 5 A. | Rückfahrscheinwerfer – Wasser im Dieselsensor – Luftstromsensor – T02. T05. Relaisspulen T14, T17 und T19 – Batteriestatus des Ladungssensors (außer 1,3 HDi) |
