Der Supermini Peugeot 207 wurde von 2006 bis 2014 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Peugeot 207 (2006, 2007, 2008, 2009, 2010 und 2011) , in denen Sie Informationen zur Position der Sicherungsbleche im Fahrzeug erhalten und erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungslayout).
der Inhalt
Sicherungslayout Peugeot 207 2006-2014
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 207 ist die Sicherung F9 im Sicherungskasten der Instrumententafel.
Sicherungskasten des Armaturenbretts

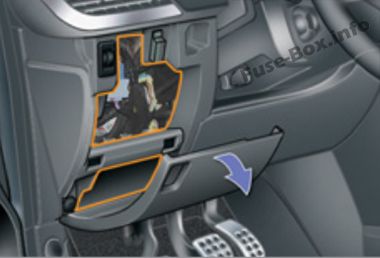

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).
Lösen Sie die Abdeckung, indem Sie oben ziehen, und entfernen Sie die Abdeckung vollständig.

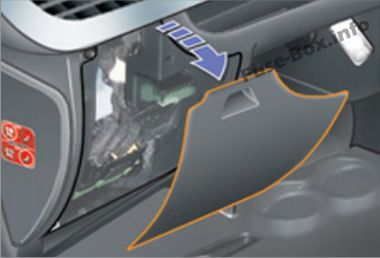

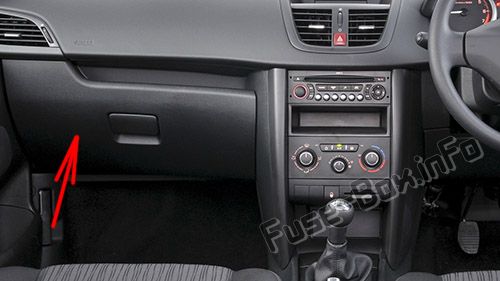

Fahrzeuge mit Rechtslenkung: Sie befinden sich im unteren Teil des Armaturenbretts (linke Seite).
Öffnen Sie den Handschuhfachdeckel, schieben Sie die Öffnungsführung nach links, um über die erste Kerbe hinauszugehen, öffnen Sie den Handschuhfachdeckel vollständig, lösen Sie die Sicherungskastenabdeckung, die oben zieht, und entfernen Sie die Abdeckung vollständig.
Motorraum
Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie (rechte Seite).
Sicherungskastendiagramme
ad vertisements
2006
Sicherungskasten des Armaturenbretts
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2006)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter, Diagnosebuchse, elektrochromatischer Innenspiegel, Klimaanlage, Lenkradwinkelsensor, Partikelemissionsfilterpumpe (Diesel). |
| F5 | 30 A. | Elektrische Fensterheber, elektrische Heckfensterheber, Schiebedach. |
| F6 | 30 A. | Elektrische Frontfensterheber, Klappspiegel liefern. |
| F7 | 5 A. | Innen- und Rücklichter, Kartenleselichter, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung, Uhr. |
| F8 | 20 A. | Audiogeräte, Audio / Telefon, CD-Wechsler, Multifunktionsdisplay, Uhr, Lenkradsteuerung, Erkennung des Reifenfüllens, Sicherungskasten für Anhänger. |
| F9 | 30 A. | Front 12 V Steckdose. |
| F10 | 15 A. | Alarmsirene, Alarmsteuergerät, Richtungsscheinwerfer. |
| F11 | 15 A. | Diagnosebuchse, Zündschalter mit niedrigem Stromverbrauch. |
| F12 | 15 A. | Regen- / Helligkeitssensor, Verstärker, Sicherungskasten des Anhängers, Fahrschulmodul. |
| F13 | 5 A. | Motorsicherungskasten, ABS-Relais, Schalthebel „2 Tronic“, Doppelfunktionsbremsschalter. |
| F14 | 15 A. | Instrumententafel, Sicherheitsgurt-Warnleuchtenleiste, Scheinwerfereinstellung, Klimaanlage, Freisprecheinrichtung, Steuergerät für Einparkhilfe hinten, Airbags. |
| F15 | 30 A. | Verriegeln und Verriegeln. |
| F17 | 40 A. | Enteisung der Heckscheibe und der Außenspiegel. |
| Sch | – – | PARC Shunt. |
| G39 | 20 A. | HiFi-Verstärker. |
| G40 | 20 A. | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
ad vertisements
Motorraum

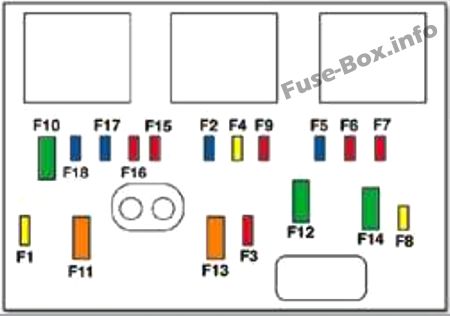

Zuordnung der Sicherungen im Motorraum (2006)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Steuerrelais für Motorsteuergerät und Lüfterbaugruppe, Luftmengenmesser (Diesel), Einspritzpumpe (Diesel), Wasser im Dieselsensor (Diesel), AGR-Magnetventile, Luftheizung (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschmittel vorne und hinten abwischen. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe (Benzin). |
| F6 | 10 A | Fahrzeug-Geschwindigkeitsmesser. |
| F7 | 10 A | Elektrische Servolenkung, Richtungsscheinwerfer, Richtungsscheinwerfer-Steuerrelais, Motorkühlmittelstandsmelder (Diesel), Schalt- und Schutzeinheit (Diesel). |
| F8 | 20 A. | Startersteuerung. |
| F9 | 10 A | ABS / ESP-Steuergerät, Bremspedalschalter. |
| F10 | 30 A. | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Sauerstoffsensoren, Einspritzdüsen, Heizungen, geregelter Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A. | Klimaanlage Gebläse. |
| F12 | 30 A. | Scheibenwischer Niedrige / hohe Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Dieselheizung (Diesel). |
| F15 | 10 A | Linker Fernlichtscheinwerfer. |
| F 16 | 10 A | Rechter Fernlichtscheinwerfer. |
| F17 | 15 A. | Scheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| Maxi-Sicherungstabelle | ||
| MF1 * | 70 A. | Lüftermontage. |
| MF2 * | 20 A / 30 A. | ABS / ESP-Pumpe. |
| MF3 * | 20 A / 30 A. | ABS / ESP-Magnetventile. |
| MF4 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| MF5 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| MF6 * | – – | Nicht benutzt. |
| MF7 * | 80 A. | Sicherungskasten im Fahrgastraum. |
| MF8 * | 30 A. | Getriebesteuergerät „2 Tronic“. |
| MF9 * | 80 A. | Heizgerät (Diesel). |
| MF10 * | 80 A. | Elektrische Servolenkung. |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem PEUGEOT-Händler durchgeführt werden |
2007
ad vertisements
Sicherungskasten des Armaturenbretts
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2007)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter, Diagnosebuchse, elektrochromatischer Innenspiegel, Klimaanlage, Lenkradwinkelsensor, Partikelemissionsfilterpumpe (Diesel). |
| F5 | 30 A. | Elektrische Fensterheber, elektrische Heckfensterheber, Schiebedach. |
| F6 | 30 A. | Elektrische Frontfensterheber, Klappspiegel liefern. |
| F7 | 5 A. | Innen- und Rücklichter, Kartenleselichter, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung, Uhr. |
| F8 | 20 A. | Audiogeräte, Audio / Telefon, CD-Wechsler, Multifunktionsdisplay, Uhr, Lenkradsteuerung, Erkennung des Reifenfüllens, Sicherungskasten für Anhänger. |
| F9 | 30 A. | Front 12 V Steckdose. |
| F10 | 15 A. | Alarmsirene, Alarmsteuergerät, Richtungsscheinwerfer. |
| F11 | 15 A. | Diagnosebuchse, Zündschalter mit niedrigem Stromverbrauch. |
| F12 | 15 A. | Regen- / Helligkeitssensor, Verstärker, Sicherungskasten des Anhängers, Fahrschulmodul. |
| F13 | 5 A. | Motorsicherungskasten, ABS-Relais, Schalthebel „2 Tronic“, Doppelfunktionsbremsschalter. |
| F14 | 15 A. | Instrumententafel, Sicherheitsgurt-Warnleuchtenleiste, Scheinwerfereinstellung, Klimaanlage, Freisprecheinrichtung, Steuergerät für Einparkhilfe hinten, Airbags. |
| F15 | 30 A. | Verriegeln und Verriegeln. |
| F17 | 40 A. | Enteisung der Heckscheibe und der Außenspiegel. |
| Sch | – – | PARC Shunt. |
| G39 | 20 A. | HiFi-Verstärker. |
| G40 | 20 A. | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2007)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung, Steuer- und Behältermagnetventile (1,6 I 16 V THP), Luftstromsensor (Diesel), Einspritzpumpe (Diesel), Wasser im Dieselsensor (Diesel), AGR-Magnetventile, Luftheizung (Diesel) ). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschmittel vorne und hinten abwischen. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe (Benzin), Turbo-Magnetventile (1,6 I 16 V THP). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor, Automatikgetriebe. |
| F7 | 10 A | Elektrische Servolenkung, Richtungsscheinwerfer, Richtungsscheinwerfer-Steuerrelais, Schalt- und Schutzeinheit (Diesel). |
| F8 | 20 A. | Startersteuerung. |
| F9 | 10 A | ABS / ESP-Steuergerät, Bremspedalschalter. |
| F10 | 30 A. | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Sauerstoffsensoren, Einspritzdüsen, Heizungen, geregelter Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A. | Klimaanlage Gebläse. |
| F12 | 30 A. | Scheibenwischer Niedrige / hohe Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Dieselheizung (Diesel). |
| F15 | 10 A | Linker Fernlichtscheinwerfer. |
| F 16 | 10 A | Rechter Fernlichtscheinwerfer. |
| F17 | 15 A. | Scheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| Maxi-Sicherungstabelle | ||
| (Kasten 1) MF1 * | 70 A. | Lüftermontage. |
| (Kasten 1) MF2 * | 20 A / 30 A. | ABS / ESP-Pumpe. |
| (Kasten 1) MF3 * | 20 A / 30 A. | ABS / ESP-Magnetventile. |
| (Kasten 1) MF4 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| (Kasten 1) MF5 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| (Kasten 1) MF6 * | 30 A. | Zusätzliche Lüfterbaugruppe (1,6 I 16 V THP). |
| (Kasten 1) MF7 * | 80 A. | Sicherungskasten im Fahrgastraum. |
| (Kasten 1) MF8 * | 30 A. | Getriebesteuergerät „2 Tronic“. |
| (Kasten 2) MF9 * | 80 A. | Heizgerät (Diesel). |
| (Kasten 2) MF10 * | 80 A. | Elektrische Servolenkung. |
| (Kasten 2) MF11 * | 40 A. | Valvetronic Elektromotor (1,6 I 16V THP). |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem PEUGEOT-Händler durchgeführt werden. |
2008, 2009, 2010
ad vertisements
Sicherungskasten des Armaturenbretts
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2008, 2009, 2010)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter, Diagnosebuchse, elektrochromatischer Innenspiegel, Klimaanlage, Lenkradwinkelsensor, Partikelemissionsfilterpumpe (Diesel). |
| F5 | 30 A. | Elektrische Fensterheber, elektrische Heckfensterheber, Schiebedach. |
| F6 | 30 A. | Elektrische Frontfensterheber, Klappspiegel liefern. |
| F7 | 5 A. | Innen- und Rücklichter, Kartenleselichter, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung, Uhr. |
| F8 | 20 A. | Audiogeräte, Audio / Telefon, CD-Wechsler, Multifunktionsdisplay, Uhr, Lenkradsteuerung, Erkennung des Reifenfüllens, Sicherungskasten für Anhänger. |
| F9 | 30 A. | Vordere 12-V-Buchse, hintere 12-V-Buchse (SW) |
| F10 | 15 A. | Alarmsirene, Alarmsteuergerät, Richtungsscheinwerfer. |
| F11 | 15 A. | Diagnosebuchse, Zündschalter mit niedrigem Stromverbrauch. |
| F12 | 15 A. | Regen- / Helligkeitssensor, Verstärker, Sicherungskasten des Anhängers, Fahrschulmodul. |
| F13 | 5 A. | Motorsicherungskasten, ABS-Relais, Schalthebel „2 Tronic“, Doppelfunktionsbremsschalter. |
| F14 | 15 A. | Instrumententafel, Sicherheitsgurt-Warnleuchtenleiste, Scheinwerfereinstellung, Klimaanlage, Freisprecheinrichtung, Steuergerät für Einparkhilfe hinten, Airbags. |
| F15 | 30 A. | Verriegeln und Verriegeln. |
| F17 | 40 A. | Enteisung der Heckscheibe und der Außenspiegel. |
| Sch | – – | PARC Shunt. |
| G39 | 20 A. | HiFi-Verstärker. |
| G40 | 20 A. | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2008, 2009, 2010)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung, Steuer- und Behältermagnetventile (1,6 I 16 V THP), Luftstromsensor (Diesel), Einspritzpumpe (Diesel), Wasser im Dieselsensor (Diesel), AGR-Magnetventile, Luftheizung (Diesel) ). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschmittel vorne und hinten abwischen. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe (Benzin), Turbo-Magnetventile (1,6 I 16 V THP). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor, Automatikgetriebe. |
| F7 | 10 A | Elektrische Servolenkung, Richtungsscheinwerfer, Richtungsscheinwerfer-Steuerrelais, Schalt- und Schutzeinheit (Diesel). |
| F8 | 20 A. | Startersteuerung. |
| F9 | 10 A | ABS / ESP-Steuergerät, Bremspedalschalter. |
| F10 | 30 A. | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Sauerstoffsensoren, Einspritzdüsen, Heizungen, geregelter Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A. | Klimaanlage Gebläse. |
| F12 | 30 A. | Scheibenwischer Niedrige / hohe Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Dieselheizung (Diesel). |
| F15 | 10 A | Linker Fernlichtscheinwerfer. |
| F 16 | 10 A | Rechter Fernlichtscheinwerfer. |
| F17 | 15 A. | Scheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| Maxi-Sicherungstabelle | ||
| (Kasten 1) MF1 * | 70 A. | Lüftermontage. |
| (Kasten 1) MF2 * | 20 A / 30 A. | ABS / ESP-Pumpe. |
| (Kasten 1) MF3 * | 20 A / 30 A. | ABS / ESP-Magnetventile. |
| (Kasten 1) MF4 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| (Kasten 1) MF5 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| (Kasten 1) MF6 * | 30 A. | Zusätzliche Lüfterbaugruppe (1,6 I 16 V THP). |
| (Kasten 1) MF7 * | 80 A. | Sicherungskasten im Fahrgastraum. |
| (Kasten 1) MF8 * | 30 A. | Getriebesteuergerät „2 Tronic“. |
| (Kasten 2) MF9 * | 80 A. | Heizgerät (Diesel). |
| (Kasten 2) MF10 * | 80 A. | Elektrische Servolenkung. |
| (Kasten 2) MF11 * | 40 A. | Valvetronic Elektromotor (1,6 I 16V THP). |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem PEUGEOT-Händler durchgeführt werden. |
2011
ad vertisements
Sicherungskasten des Armaturenbretts
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2011)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter, Diagnosebuchse, elektrochromatischer Rückspiegel, Klimaanlage, Lenkradwinkelsensor, Partikelemissionsfilterpumpe (Diesel). |
| F5 | 30 A. | Elektrische Fensterheber, elektrische One-Touch-Fensterheber hinten, Panorama-Schiebedach (SW). |
| F6 | 30 A. | Elektrische One-Touch-Fensterheber vorne, Klappspiegel. |
| F7 | 5 A. | Innen- und Rücklichter, Kartenleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung. |
| F8 | 20 A. | Audiogeräte, Audio / Telefon, Multifunktionsbildschirm, Uhr, Lenkradsteuerung, Anhänger-Sicherungskasten. |
| F9 | 30 A. | Vordere 12-V-Buchse, hintere 12-V-Buchse (SW). |
| F10 | 15 A. | Nicht benutzt. |
| F11 | 15 A. | Diagnosebuchse, Zündschalter mit niedrigem Stromverbrauch, Steuergerät für Automatikgetriebe. |
| F12 | 15 A. | Regen- / Sonnensensor, Verstärker, Anhänger-Sicherungskasten, Fahrschulmodul. |
| F13 | 5 A. | Motorsicherungskasten, ABS-Relais, Doppelfunktionsbremsschalter. |
| F14 | 15 A. | Instrumententafel, Sicherheitsgurtwarnleuchte, Scheinwerfereinstellung, Klimaanlage, Bluetooth-System, Steuergerät für Parksensoren hinten, Airbags. |
| F15 | 30 A. | Verriegeln. |
| F17 | 40 A. | Beheizte Heckscheibe und Außenspiegel. |
| Sch | – – | PARC Shunt. |
| G39 | 20 A. | Nicht benutzt. |
| G40 | 20 A. | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2011)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Motorsteuergerät und Lüfterbaugruppe Steuerrelais Versorgung, Steuer- und Behälterelektroventile (1,6 Liter 16 V THP), Luftstromsensor (Diesel), Einspritzpumpe (Diesel), Wasser im Dieselsensor (Diesel), AGR-Elektroventile, Luftheizung (Diesel) . |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Screenwash vorne und hinten. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe (Benzin). Turbo-Elektroventile (1,6 I 16 V THP). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor, Automatikgetriebe. |
| F7 | 10 A | Elektrische Servolenkung, Schalt- und Schutzeinheit (Diesel). |
| F8 | 25 A. | Anlassersteuerung. |
| F9 | 10 A | ABS / ESP-Steuergerät, Bremspedalschalter. |
| F10 | 30 A. | Stellantriebe des Motorsteuergeräts (Benzin: Zündspulen, Elektroventile, Sauerstoffsensoren, Einspritzdüsen, Heizungen, elektronischer Thermostat) (Diesel: Elektroventile, Heizungen). |
| F11 | 40 A. | Klimaanlage Gebläse. |
| F12 | 30 A. | Scheibenwischer Niedrige / hohe Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Dieselheizung (Diesel). |
| F15 | 10 A | Linker Fernlichtscheinwerfer. |
| F 16 | 10 A | Rechter Fernlichtscheinwerfer. |
| F17 | 15 A. | Scheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| Maxi-Sicherungstabelle | ||
| (Kasten 1) MF1 * | 70 A. | Lüftermontage. |
| (Kasten 1) MF2 * | 20 A / 30 A. | ABS / ESP-Pumpe. |
| (Kasten 1) MF3 * | 20 A / 30 A. | ABS / ESP-Elektroventile. |
| (Kasten 1) MF4 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| (Kasten 1) MF5 * | 60 A. | Eingebaute Systemschnittstellenversorgung. |
| (Kasten 1) MF6 * | 30 A. | Zusätzliche Lüfterbaugruppe (1,6 Liter 16 V THP). |
| (Kasten 1) MF7 * | 80 A. | Sicherungskasten des Armaturenbretts. |
| (Kasten 1) MF8 * | 30 A. | Nicht benutzt. |
| (Kasten 2) MF9 * | 80 A. | Heizgerät (Diesel). |
| (Kasten 2) MF10 * | 80 A. | Elektrische Servolenkung. |
| (Kasten 2) MF11 * | 40 A. | Valvetronic Elektromotor (1,6 Liter 16V THP). |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem PEUGEOT-Händler oder einer qualifizierten Werkstatt durchgeführt werden. |
