Sicherungslayout Peugeot 5008 2009-2016
Die Sicherungen des Zigarettenanzünders (Steckdose) im Peugeot 5008 sind die Sicherungen F9 (12-V-Steckdose vorne, Zigarettenanzünder hinten, 12-V-Steckdose) und F29 (2009-2010) oder F31 (2011-2016) (12-V-Steckdose) in der Instrumententafel Sicherungskasten.
Sicherungskasten des Armaturenbretts

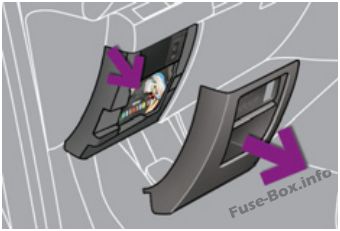

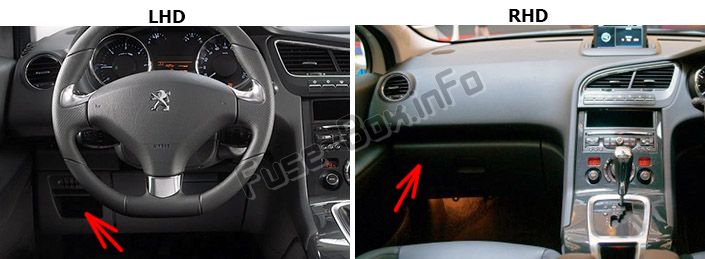

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).

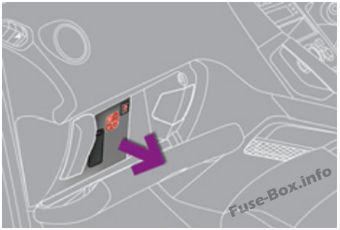

Fahrzeuge mit Rechtslenkung: Sie befinden sich in der Glühbox (linke Seite).

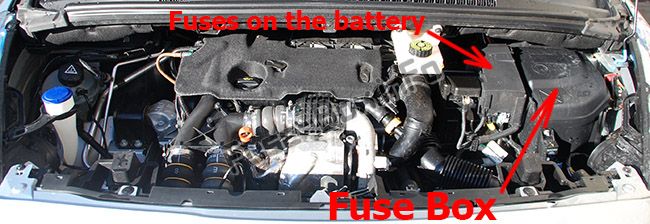

Motorraum
Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie.
Sicherungskastendiagramme
ad vertisements
2009, 2010
Instrumententafel

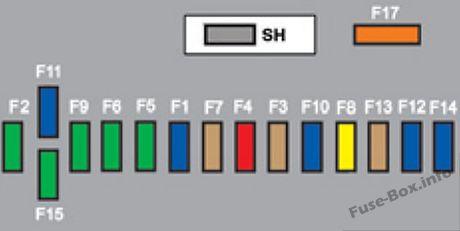

Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2009, 2010)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 15 | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 | Airbag-Steuergerät. |
| F4 | 10 | Elektrochromatischer Rückspiegel, Klimaanlage, Schalt- und Schutzeinheit, Multimedia hinten. |
| F5 | 30 | Elektrische One-Touch-Fensterheber vorne. |
| F6 | 30 | Elektrische Fensterheber hinten. |
| F7 | 5 | Innen- und Rückfahrscheinwerfer, Kartenleselampen, Rückleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung, Mittelarmlehnenbeleuchtung, 12-V-Relaissteuerung. |
| F8 | 20 | Audiogeräte, Audio / Telefon, CD-Wechsler, Multifunktionsbildschirm, Reifenfüllstandserkennung, Alarmsirene, Alarmsteuereinheit, Telematikeinheit, Servicemodul (mit Peugeot Connect Media). |
| F9 | 30 | Vordere 12-V-Steckdose, Zigarettenanzünder, hintere 12-V-Steckdose. |
| F10 | 15 | Lenkung montierte Bedienelemente. |
| F11 | 15 | Niedrigstrom-Zündschalter. |
| F12 | 15 | Anhängerpräsenz, Regen- / Helligkeitssensor, Versorgung für Sicherungen F32, F34, F35. |
| F13 | 5 | Motorsicherungskasten, Airbagsteuergerät. |
| F14 | 15 | Instrumententafel, Instrumententafelbildschirm, Versorgung für Sicherung F33. |
| F15 | 30 | Verriegeln und Verriegeln. |
| F17 | 40 | Demist / Abtauung der Heckscheibe, Sicherung F30. |
| Sch | – – | PARC Shunt. |
| F29 | 30 | Boot 12V Steckdose. |
| F30 | 5 | Beheizte Außenspiegel. |
| F31 | 15 | Kühlschranksteckdose. |
| F32 | 5 | Schalthebel für Schaltgetriebe mit elektronischer Getriebesteuerung. |
| F33 | 10 | Head-up-Display, Bluetooth-System, Klimaanlage. |
| F34 | 5 | Anzeige der Sicherheitsgurt-Warnleuchten. |
| F35 | 10 | Parksensoren, Autorisierung des HiFi-Verstärkers. |
| F36 | 10 | Steuergerät für Sicherungskasten des Anhängers, Bedienfeld für die Fahrertür. |
| F37 | 20 | HiFi-Verstärker. |
| F38 | 30 | Elektrischer Fahrersitz. |
| F39 | 20 | Panorama-Schiebedach blind. |
| F40 | – – | Nicht benutzt. |
Motorraum
ad vertisements

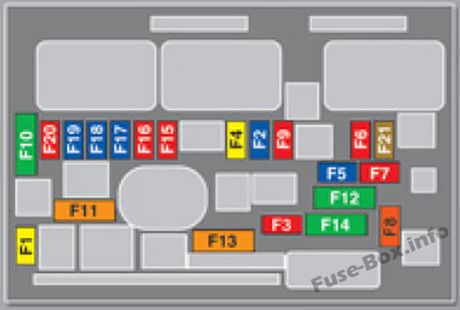

Zuordnung der Sicherungen im Motorraum (2009, 2010)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 20 | Versorgung der Motormanagementeinheit, Einspritzpumpe und AGR-Elektroventile (2 Liter HDI 16V), Einspritzdüsen (2 Liter HDI 16V). |
| F2 | 15 | Horn. |
| F3 | 10 | Waschtuch vorne / hinten. |
| F4 | 10 | Tagfahrleuchten. |
| F5 | 15 | Elektroventile für Kanisterspülung, Turbinenentladung und Turbodruckregelung (1,6 I THP 16 V), Öldampfheizung (1,6 I THP 16 V), Dieselheizung (1,6 I HDI 16 V). |
| F6 | 10 | Diagnosebuchse, Richtungsscheinwerfer, Partikelemissionsfilterpumpe (Diesel), Distanzalarm, Motorkühlmittelstandsmelder, Spiegeleinstellsteuerung. |
| F7 | 10 | Steuergerät für Servolenkung, Automatikgetriebe, Motor zur Höhenverstellung der Scheinwerfer. |
| F8 | 20 | Anlassersteuerung. |
| F9 | 10 | Kupplungs- und Bremspedalschalter. |
| F10 | 30 | Aktuatoren der Motormanagementeinheit (Benzin: Zündspulen, Elektroventile, Sauerstoffsensoren, Einspritzdüsen, Heizungen, Kraftstoffpumpe, elektronischer Thermostat) (Diesel: Elektroventile, Heizungen). |
| F11 | 40 | Klimaanlage Gebläse. |
| F12 | 30 | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 | Luftpumpe. |
| F15 | 10 | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 | Scheinwerfer für Fernlicht links. |
| F17 | 15 | Links getauchter Scheinwerfer. |
| F18 | 15 | Rechter Scheinwerfer rechts. |
| F19 | 15 | Öldampfheizung (1,6 I VTi 16 V), Turbodruckregelungs-Elektroventil (Diesel), Motorkühlmittelstandsdetektor (Diesel). |
| F20 | 10 | Elektronischer Thermostat, Elektroventile mit variabler Zeitsteuerung Turbodruckregelungs-Elektroventil (Diesel), Motorkühlmittelstandsdetektor (Diesel). |
| F21 | 5 | Relaisversorgung der Lüfterbaugruppe, Valvetronic-Relaissteuerung (1,6 I VTi 16 V), Turbokühlung (1,6 I THP 16 V), Luftstromsensor (1,6 I HDf 16 V). |
ad vertisements
Sicherungen an der Batterie
Zuordnung der Sicherungen zur Batterie (2009, 2010)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | – – | Nicht benutzt. |
| F2 | 5 | Doppelfunktionsbremsschalter. |
| F3 | 5 | Batterieladeeinheit. |
| F4 | 25 | ABS / ESP-Elektroventile. |
| F5 | 5 | ABS / ESP-Steuergerät. |
| F6 | 15 | Automatikgetriebe, elektronisches Getriebe. |
| F7 * | 80 | Elektropumpenbaugruppe für Servolenkung. |
| F8 ‚ | 60 | Lüftermontage. |
| F9 * | 70/30 | Vorheizgerät (Diesel), Valvetronic-Elektromotor (1,6 I THP 16 V). |
| F10 * | 40 | ABS / ESP-Elektropumpenbaugruppe. |
| F11 * | 100 | Schalt- und Schutzeinheit. |
| F12 * | 30 | Elektropumpenbaugruppe für elektronische Getriebesteuerung. |
| MF1 * | – – | Nicht benutzt. |
| MF2 * | 30 | Anhänger Sicherungskasten. |
| MF3 * | 50 | Fahrgastraum Sicherungskasten. |
| MF4 * | 80 | Eingebaute Systemschnittstelle. |
| MF5 * | 80 | Eingebaute Systemschnittstelle. |
| MF6 * | 30 | Elektrische Feststellbremse. |
| MF7 * | 30 | Beheizte Vordersitze. |
| MF8 * | 20 | Scheinwerfer waschen. |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem PEUGEOT-Händler durchgeführt werden. |
2011, 2012, 2013
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2011, 2012, 2013)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 15 | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 | Airbag-Steuergerät. |
| F4 | 10 | Elektrochromatischer Rückspiegel, Klimaanlage, Schalt- und Schutzeinheit, Multimedia hinten. |
| F5 | 30 | Elektrische One-Touch-Fensterheber vorne. |
| F6 | 30 | Elektrische Fensterheber hinten. |
| F7 | 5 | Innen- und Rückfahrscheinwerfer, Kartenleselampen, Rückleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung, Mittelarmlehnenbeleuchtung, 12-V-Relaissteuerung. |
| F8 | 20 | Audiosystem, Audio / Telefon, CD-Wechsler, Multifunktionsbildschirm, Reifenunterfüllungserkennung, Alarmsirene, Alarmsteuereinheit, Telematikeinheit, Servicemodul (mit Peugeot Connect Media Navigation (NG4 3D)). |
| F9 | 30 | Vordere 12-V-Steckdose, Zigarettenanzünder, hintere 12-V-Steckdose. |
| F10 | 15 | Lenkung montierte Bedienelemente. |
| F11 | 15 | Niedrigstrom-Zündschalter. |
| F12 | 15 | Anhängerpräsenz, Regen- / Helligkeitssensor, Versorgung für Sicherungen F32, F34, F35. |
| F13 | 5 | Motorsicherungskasten, Airbagsteuergerät. |
| F14 | 15 | Instrumententafel, Instrumententafelbildschirm, Versorgung für Sicherung F33. |
| F15 | 30 | Verriegeln und Verriegeln. |
| F17 | 40 | Demist / Abtauung der Heckscheibe, Sicherung F30. |
| Sch | – – | PARC Shunt. |
| F29 | – – | Nicht benutzt |
| F30 | 5 | Beheizte Außenspiegel. |
| F31 | 30 | Boot 12V Steckdose. |
| F32 | 5 | Schalthebel des elektronischen Getriebesteuerungsgetriebes. |
| F33 | 10 | Head-up-Display, Bluetooth-System, Klimaanlage. |
| F34 | 5 | Anzeige der Sicherheitsgurt-Warnleuchten. |
| F35 | 10 | Parksensoren, Autorisierung des HiFi-Verstärkers. |
| F36 | 10 | Steuergerät für Sicherungskasten des Anhängers, Bedienfeld für die Fahrertür. |
| F37 | 20 | HiFi-Verstärker. |
| F38 | 30 | Elektrischer Fahrersitz. |
| F39 | 20 | Panorama-Schiebedach blind. |
| F40 | – – | Nicht benutzt. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2011, 2012, 2013)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 20 | Versorgung der Motormanagementeinheit, Einspritzpumpe und AGR-Elektroventile (2 Liter HDI), Einspritzdüsen (2 Liter HDI). |
| F2 | 15 | Horn. |
| F3 | 10 | Screenwash vorne / hinten. |
| F4 | 10 | Tagfahrleuchten. |
| F5 | 15 | Elektroventile für Kanisterspülung, Turbinenentladung und Turbodruckregelung (1,6 I THP 16 V), Öldampfheizung (1,6 I THP 16 V), Dieselheizung (1,6 I HDI 16 V). |
| F6 | 10 | Diagnosebuchse, Richtungsscheinwerfer, Partikelemissionsfilterpumpe (Diesel), Distanzalarm, Motorkühlmittelstandsmelder, Spiegeleinstellsteuerung. |
| F7 | 10 | Steuergerät für Servolenkung, Automatikgetriebe, Motor zur Höhenverstellung der Scheinwerfer. |
| F8 | 20 | Anlassersteuerung. |
| F9 | 10 | Kupplungs- und Bremspedalschalter. |
| F10 | 30 | Aktuatoren der Motormanagementeinheit (Benzin: Zündspulen, Elektroventile, Sauerstoffsensoren, Einspritzdüsen, Heizungen, Kraftstoffpumpe, elektronischer Thermostat) (Diesel: Elektroventile, Heizungen). |
| F11 | 40 | Klimaanlage Gebläse. |
| F12 | 30 | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 | Luftpumpe. |
| F15 | 10 | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 | Scheinwerfer für Fernlicht links. |
| F17 | 15 | Links getauchter Scheinwerfer. |
| F18 | 15 | Rechter Scheinwerfer rechts. |
| F19 | 15 | Öldampfheizung (1,6 Liter VTi), Turbodruckregelungs-Elektroventil (Diesel), Motorkühlmittelstandsdetektor (Diesel). |
| F20 | 10 | Elektronischer Thermostat, Elektroventile mit variabler Zeitsteuerung, Turbodruckregelungs-Elektroventil (Diesel), Motorkühlmittelstandsdetektor (Diesel). |
| F21 | 5 | Relaisversorgung der Lüfterbaugruppe, Valvetronic-Relaissteuerung (1,6 Liter VTi), Turbokühlung (1,6 Liter THP), Luftmengenmesser (1,6 Liter HDI). |
ad vertisements
Sicherungen an der Batterie
Zuordnung der Sicherungen zur Batterie (2011, 2012, 2013)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | – – | Nicht benutzt. |
| F2 | 5 | Doppelfunktionsbremsschalter. |
| F3 | 5 | Batterieladeeinheit. |
| F4 | 25 | ABS / ESP-Elektroventile. |
| F5 | 5 | ABS / ESP-Steuergerät. |
| F6 | 15 | Automatikgetriebe, elektronisches Getriebe. |
| F7 * | 80 | Elektropumpenbaugruppe für Servolenkung. |
| F8 * | 60 | Lüftermontage. |
| F9 * | 80/30 | Vorheizgerät (Diesel), Valvetronic-Elektromotor (1,6 Liter THP). |
| F10 * | 40 | ABS / ESP-Elektropumpenbaugruppe. |
| F11 * | 100 | Schalt- und Schutzeinheit. |
| F12 * | 30 | Elektropumpenbaugruppe für elektronische Getriebesteuerung. |
| MF1 * | – – | Nicht benutzt. |
| MF2 * | 30 | Anhänger Sicherungskasten. |
| MF3 * | 50 | Fahrgastraum Sicherungskasten. |
| MF4 * | 80 | Eingebaute Systemschnittstelle. |
| MF5 * | 80 | Eingebaute Systemschnittstelle. |
| MF6 * | 30 | Elektrische Feststellbremse. |
| MF7 * | 30 | Beheizte Vordersitze. |
| MF8 * | 20 | Scheinwerfer waschen. |
| * Die Maxi-Sicherungen und bestimmte andere Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an diesen Sicherungen müssen von einem PEUGEOT-Händler oder einer qualifizierten Werkstatt durchgeführt werden. |
2014, 2015, 2016
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2014, 2015, 2016)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 15 | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 | Airbag-Steuergerät. |
| F4 | 10 | Elektrochrome Rückspiegel, Klimaanlage, Schalt- und Schutzeinheit, Multimedia hinten. |
| F5 | 30 | Elektrische One-Touch-Fensterheber vorne. |
| F6 | 30 | Elektrische Fensterheber hinten. |
| F7 | 5 | Innen- und Rückfahrscheinwerfer, Kartenleselampen, Rückleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung, Mittelarmlehnenbeleuchtung, 12-V-Relaissteuerung. |
| F8 | 20 | Audiogeräte, Audio / Telefon, CD-Wechsler, Multifunktions-Scren, Reifenfüllstandserkennung, Alarmsirene, Alarmsteuereinheit, Telematikeinheit. |
| F9 | 30 | Vordere 12-V-Steckdose, Zigarettenanzünder, hintere 12-V-Steckdose. |
| F10 | 15 | Lenkung montierte Bedienelemente. |
| F11 | 15 | Niedrigstrom-Zündschalter. |
| F12 | 15 | Anhängerpräsenz, Regen- / Sonnenscheinsensor, Versorgung für Sicherungen F32, F34, F35. |
| F13 | 5 | Motorsicherungskasten, Airbagsteuergerät. |
| F14 | 15 | Instrumententafel, Instrumententafelbildschirm, Versorgung für Sicherung F33. |
| F15 | 30 | Verriegeln und Verriegeln. |
| F17 | 40 | Beheizte Heckscheibe, Versorgung für Sicherung F30. |
| F30 | 5 | Beheizte Außenspiegel. |
| F31 | 30 | Boot 12 V Buchse. |
| F32 | 5 | Schalthebel des elektronischen Getriebes. |
| F33 | 10 | Head-up-Display, Bluetooth-System, Klimaanlage. |
| F34 | 5 | Anzeige der Sicherheitsgurt-Warnleuchte. |
| F35 | 10 | Parksensoren, Autorisierung des HiFi-Verstärkers. |
| F36 | 10 | Steuergerät für Sicherungskasten des Anhängers, Bedienfeld für die Fahrertür. |
| F37 | 20 | HiFi-Verstärker. |
| F38 | 30 | Elektrischer Fahrersitz. |
| F39 | 20 | Panorama-Schiebedach blind. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2014, 2015, 2016)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F2 | 15 | Horn. |
| F3 | 10 | Waschtuch vorne / hinten. |
| F4 | 10 | Tagfahrleuchten. |
| F5 | 15 | Spülbehälter, Turbinenentladung und Turbodruckregelungs-Elektroventile (1,6 Liter THP), Öldampfheizung (1,6 Liter THP), Dieselheizung (1,6 Liter HDI). |
| F6 | 10 | Diagnosebuchse, Richtungsscheinwerfer, Partikelemissionsfilterpumpe (Diesel), Distanzalarm, Spiegeleinstellsteuerung. |
| F7 | 10 | Steuergerät für Servolenkung, Automatikgetriebe, Motor zur Höhenverstellung der Scheinwerfer. |
| F8 | 20 | Anlassersteuerung. |
| F9 | 10 | Kupplungs- und Bremspedalschalter. |
| F11 | 40 | Klimaanlage Lüfter. |
| F12 | 30 | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F14 | 30 | Luftpumpe. |
| F15 | 10 | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 | Scheinwerfer für Fernlicht links. |
| F17 | 15 | Links getauchter Scheinwerfer. |
| F18 | 15 | Rechter Scheinwerfer rechts. |
Sicherungen an der Batterie
Zuordnung der Sicherungen zur Batterie (2014, 2015, 2016)
| Nr | Bewertung (A) | Funktionen |
|---|---|---|
| F2 | 5 | Doppelfunktionsbremsschalter. |
| F3 | 5 | Batterieladeeinheit. |
| F4 | 25 | ABS / DSC-Elektroventile. |
| F6 | 15 | Elektronisches / automatisches Getriebe. |
