Sicherungsbelegung Peugeot 607 2000-2010
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 607 ist die Sicherung Nr. 10 (2003-2004) oder F9 (2005-2009) im Sicherungskasten der Instrumententafel.

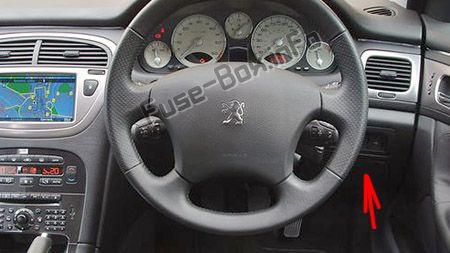

Die Sicherungskästen befinden sich im unteren Teil der Blende (Fahrerseite), im Motorraum (linke Seite) und in der linken Kofferraumverkleidung.
Sicherungskasten des Armaturenbretts

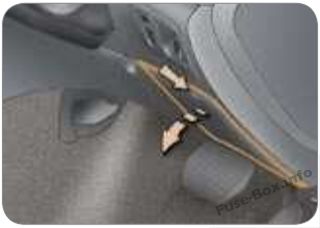

Öffnen Sie zum Zugriff die Abdeckung des Ablagefachs auf der Fahrerseite. Kippen Sie den Sicherungskasten nach unten.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Motorraum

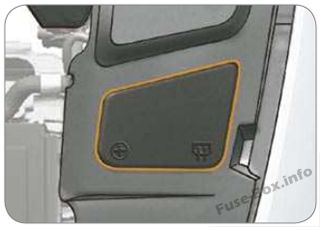

Um auf die Sicherungen im Motorraum zuzugreifen, entfernen Sie die Abdeckung und lösen Sie den Sicherungskastendeckel.
Sicherungsdiagramme
2003, 2004
Dashboard Sicherungskasten
ad vertisements

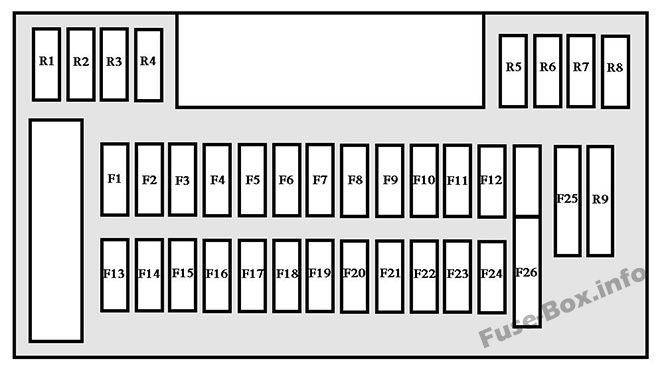

Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2003, 2004)
| № | Bewertung | Funktionen |
|---|---|---|
| R. | Ersatzsicherungen. | |
| 1 | 30A | Verriegeln / Verriegeln. |
| 2 | 20A | Funkverstärker. |
| 3 | 30A | Scheibenwaschanlage. |
| 4 | 30A | Heckscheibenschalter an den hinteren Türen. |
| 5 | 15A | Elektronische Wegfahrsperre, Monochrom- oder Farbbildschirmsteuerung, Instrumententafel, Klimaanlagensteuerung, Audiosystem / Telefon. |
| 6 | 10 A | Bremslicht hinten rechts. |
| 7 | 10 A | Schalter, Beleuchtung des hinteren Feuerzeugs, vordere Innenbeleuchtung, hintere Innenbeleuchtung, hinteres Feuerzeug, Kennzeichenbeleuchtung, Einstellung der Scheinwerferhöhe. |
| 8 | 10 A | Diagnosestecker, Steuergerät für Höhenverstellung des Scheinwerfers, HF-Verriegelungsempfänger, Lufttemperatursensor im Fahrgastraum, HF-Reifenfülldruckempfänger. |
| 9 | 20 A. | Scheinwerfer waschen. |
| 10 | 20 A. | Handschuhfachbeleuchtung, Frontfeuerzeug, Innen- und Rücklicht, elektrochrome Innenspiegel, elektrische Außenspiegel. |
| 11 | 5 A. | Steuergerät zur automatischen Beleuchtung von Scheinwerfern, Airbag-Steuergerät, Sicherheitsrelais zur automatischen Beleuchtung von Scheinwerfern. |
| 12 | 30 A. | Heckscheibenschalter am Fahrerpad, Heckscheiben. |
| 13 | 30 A. | Scheibenwischer. |
| 14 | 15 A. | Nicht benutzt. |
| 15 | 15 A. | Fahrertürpolster, Beifahrertürpolster. |
| 16 | 15 A. | Feuerzeug hinten. |
| 17 | 5 A. | Beheizte Außenspiegel. |
| 18 | 15 A. | Bremslicht hinten links, zusätzliches Bremslicht. |
| 19 | 10 A | Einparkhilfe-Steuergerät, Navigationssteuergerät. |
| 20 | 15 A. | Alarmsirene, Steuergerät für Schwarzweißbildschirm oder Farbbildschirm, HF-Empfänger, Audiosystem / Telefon, Steuergerät für Schwarzweiß- oder Farbnavigation, Steuergerät für Dieseladditiv. |
| 21 | 15 A. | Dignostischer Stecker, Wohnwagenbuchse, Seitenlichtrelais des Anhängers. |
| 22 | 15 A. | Dieseladditiv-Steuergerät, Steuergerät für Fahrersitzspeicher, Fahrertürpolster, Beifahrertürpolster. |
| 23 | 30 A. | Fahrerfenster, Beifahrerfenster, Auto-Reverse-Auto-Reverse, Beifahrerfensterschalter am Fahrertürpolster und Passagiertürpolster. |
| 24 | 10 A | Nebelschlußleuchte. |
| 25 | 40 A. | PARC Shunt. |
| 26 | 40 A. | Beheizte Heckscheibe, Radioantennenverstärker. |
ad vertisements
Motorraum

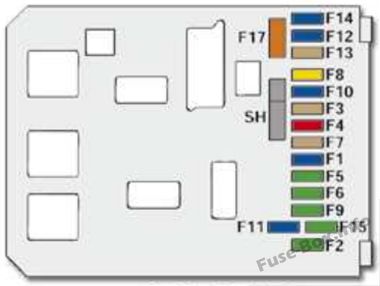

Zuordnung der Sicherungen im Motorraum (2003, 2004)
| Nr | Bewertung | Funktionen |
|---|---|---|
| 1 * | 70 A. | Eingebaute Systemschnittstelle (beheizte Heckscheibe – beheizte Außenspiegel – Scheibenwischer – Scheibenwaschanlage – Scheinwerferwäsche). |
| 2 * | 50 A. | Ventilator. |
| 3* | 50/60 A. | ESP-Pumpenmotor / ABS-Hydraulikeinheit. |
| 4 * | 40 A. | Klimaanlage Gebläse. |
| 5 | 20 A. | Hupe – Hupensteuerrelais. |
| 6 | 20 A. | Beheizte Sitze vorne und hinten links. |
| 7 | 20 A. | Beheizte Sitze vorne und hinten rechts. |
| 8 * | 70 A. | Eingebaute Systemschnittstelle. |
| 9 * | 30 A. | Elektrischer Beifahrersitz. |
| 10 * | 20 A. | Steuergerät für automatische Scheinwerferbeleuchtung. |
| 11 * | 70 A. | Eingebaute Systemschnittstelle. |
| 12 * | 70 A. | Zündversorgung (+ ve Zubehör / zündungsgesteuert + ve). |
| 13 * | 20 A. | Steuergerät für automatische Scheinwerferbeleuchtung. |
| 14 | 15 A. | Versorgung mit Doppeleinspritzrelais. |
| 15* | – – | Nicht benutzt. |
| 16 * | – – | Nicht benutzt. |
| 17 * | 30 A. | ESP-Hydraulikeinheit. |
| 18 | 30 A. | Zündversorgung (+ Anlasser). |
| 19 | 20 A. | Steuergerät mit variabler Federung. |
| 20 | 10 A | Relais der Lüftereinheit – Sicherheitsschalter für Tempomat – Kupplungsschalter für manuelles Getriebe – Schalter für manuelle Rückfahrscheinwerfer oder Multifunktionsschalter für automatisches Getriebe – Steuergerät für automatische Scheinwerferbeleuchtung – Geschwindigkeitssensor für Fahrzeuge – Kühlmittelstandsensor – Wasser im Dieselsensor – Steuergerät für Leistungsschalter Relais. |
| 21 | 5 A. | Steuergerät für Automatikgetriebe – Multifunktionsschalter für Automatikgetriebe. |
| 22 | 25 A. | ESP-Steuereinheit. |
| 23 | 15 A. | Dieselheizung. |
| 24 | 5 A. | Motorsteuergerät – Doppelsteuergerät. |
| 25 | 10 A | Benzinpumpe. |
| 26 | 30 A. | Steuergerät für Fahrersitzspeicher. |
| 27 | 25 A. | Versorgung mit Doppeleinspritzrelais. |
| 28 | 10 A | Enteisungswiderstand des Drosselklappengehäuses, Einlass-Pilotmagnetventil – Durchflussmesser – Einspritzpumpe für Kolbenabschaltung – Ölheizung. |
| 29 | 30 A. | Luftpumpe, Dieseladditiv-Steuergerät – Dieseladditiv-Injektor. |
| 30 | – – | Kann nicht verwendet werden. |
| 31 | 5 A. | Automatische Getriebeschaltsperre. |
| 32 | 10 A | ESP- oder ABS-Steuergerät. |
| 33 | 15 A. | Automatikgetriebe-Steuergerät – Automatikgetriebe-Multifunktionsschalter (außer Rückfahrscheinwerfer) – Automatische Getriebeseguentialsteuerung. |
| 34 | 5 A. | Sauerstoffsensoren – Magnetventil für Abgasrückführung. Drosselklappenmagnetventil für Abgasrückführung – Magnetventil für Turbodruckregelung. |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme. Alle Arbeiten müssen von Ihrem PEUGEOT-Händler durchgeführt werden. |
2005, 2006
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2005, 2006)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Frontwaschpumpe und Waschwischflüssigkeitsstandsensor. |
| F2 | 30 A. | Erde sperren und blockieren. |
| F3 | 5 A. | Airbags. |
| F4 | 10 A | Kupplungsschalter, Brems-Doppelfunktionsschalter, Diagnosestecker, ESP-Sensor, Airbag- und Gurtstraffereinheit, Klimaanlage BCP3-Relais, elektrochromatischer Spiegel. |
| F5 | 30 A. | Elektrische Frontfensterheber und Schiebedachversorgung. |
| F6 | 30 A. | Elektrische Heckscheibenversorgung. |
| F7 | 5 A. | Handschuhfachschalter, Innenbeleuchtung, Kartenleselampe, Innenspiegel. |
| F8 | 20 A. | Multifunktionsdisplayversorgung, Lenkradsteuerung, Alarmsirene, Anhänger-Sicherungskastenversorgung. |
| F9 | 30 A. | Feuerzeuge vorne und hinten (max. 100 W). |
| F10 | 15 A. | Versorgung des Additivbehälters. |
| F11 | 15 A. | Steuergerät für Automatikgetriebe Wahlschalter für Automatikgetriebepositionen, Zündschalter. |
| F12 | 15 A. | Anhänger-Sicherungskastenversorgung, Freisprecheinrichtung, Sitzrelais, Sitzspeichereinheit, Regen- und Helligkeitssensor. |
| F13 | 5 A. | Motor-Sicherungskastenversorgung, Scheinwerfereinstellversorgung. |
| F14 | 15 A. | Versorgung mit Steuergerät für Einparkhilfe, Einstellschalter für Scheinwerfer, Instrumententafel, Klimaanlage, Airbags und Gurtstraffer. |
| F15 | 30 A. | Verriegelungs- und Verriegelungsversorgung. |
| F17 | 40 A. | Beheizte Heckscheibe und beheizte Spiegel. |
| F31 | 5 A. | Bremslicht rechts. |
| F32 | 5 A. | Linke Bremsleuchte. |
| F33 | 5 A. | Drittes Bremslicht. |
| F34 | 5 A. | Audio- / Telefonversorgung. |
| F35 | 5 A. | Steuergerät für Reifenunterfüllungserkennung, CD-Wechsler. |
| F36 | 30 A. | Beifahrersitzrelais. |
| F37 | 30 A. | Beheizte Sitze für Beifahrer und hinten rechts. |
| F38 | 30 A. | Fahrer und hinten links beheizte Sitze. |
| F39 | 30 A. | Fahrersitzrelais. |
| F40 | 5 A. | Diagnosebuchse. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2005, 2006)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Steuerung der Lüfterbaugruppe, zusätzliche Lüfterbaugruppe (2,7 Liter V6 HDI 24 V), Leistungsrelais der Motorsteuereinheit. |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschmittel vorne und hinten abwischen. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe und Magnetventil des Spülbehälters. |
| F6 | 10 A | Servolenkung, Fahrwerkssteuerung, Automatikgetriebe. |
| F7 | 10 A | Motorsteuergerät, ESP-Steuergerät. |
| F8 | 15 A. | Anlasserspule. |
| F9 | 10 A | Füllstandsensor, Fahrgastraumheizung (HDI), STOP-Schalter. |
| F10 | 30 A. | Motormanagement-Aktuatoren (Zündspule, Magnetventile, Sauerstoffsensoren, Steuergeräte, Einspritzdüsen). |
| F11 | 40 A. | Klimaanlage Gebläserelais. |
| F12 | 30 A. | Scheibenwischerrelais. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Luftpumpe (Benzin). |
2007
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2007)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Frontwaschpumpe und Waschwischflüssigkeitsstandsensor. |
| F2 | 30 A. | Erde sperren und blockieren. |
| F3 | 5 A. | Airbags. |
| F4 | 10 A | Kupplungsschalter, Brems-Doppelfunktionsschalter, Diagnosestecker, ESP-Sensor, elektrochromatischer Spiegel. |
| F5 | 30 A. | Elektrische Frontfensterheber und Schiebedachversorgung. |
| F6 | 30 A. | Elektrische Heckscheibenversorgung. |
| F7 | 5 A. | Handschuhfachschalter, Innenbeleuchtung, Kartenleseleuchte, Innenspiegel. |
| F8 | 20 A. | Multifunktionsdisplayversorgung, Lenkradsteuerung, Alarmsirene, Sicherungskastenversorgung des Anhängers, Audio RD4, RT4 GPS Audio / Telefon, elektrischer Spiegel sowie elektrische Fensterheber vorne und hinten. |
| F9 | 30 A. | Feuerzeuge vorne und hinten (max. 100 W). |
| F10 | 15 A. | Versorgung des Additivbehälters. |
| F11 | 15 A. | Steuergerät für Automatikgetriebe, Wahlschalter für Automatikgetriebepositionen, Zündschalter. |
| F12 | 15 A. | Anhänger-Sicherungskastenversorgung, Freisprecheinrichtung, Sitzrelais, Sitzspeichereinheit, Regen- und Helligkeitssensor. |
| F13 | 5 A. | Sicherung des Motorsicherungskastens. |
| F14 | 15 A. | Versorgung mit Steuergerät für Einparkhilfe, Instrumententafel, Klimaanlage, Airbags und Gurtstraffer |
| F15 | 30 A. | Verriegelungs- und Verriegelungsversorgung. |
| F17 | 40 A. | HiFi-Verstärker, beheizte Spiegel. |
| F31 | 5A | Bremslicht rechts. |
| F32 | 5 A. | Linke Bremsleuchte. |
| F33 | 5 A. | Drittes Bremslicht. |
| F34 | – – | Nicht benutzt. |
| F35 | 5A | CD-Wechsler zur Erkennung des Reifenfüllstands. |
| F36 | 30 A. | Beifahrersitzrelais. |
| F37 | 30 A. | Beheizte Sitze für Beifahrer und hinten rechts. |
| F38 | 30 A. | Fahrer und hinten links beheizte Sitze. |
| F39 | 30 A. | Fahrersitzrelais. |
| F40 | 5 A. | Diagnosebuchse. |
ad vertisements
Motorraum

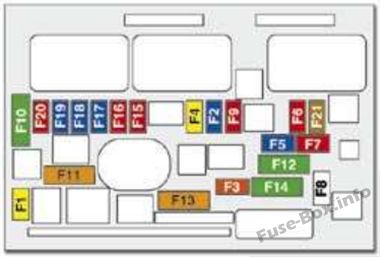

Zuordnung der Sicherungen im Motorraum (2007)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Motormanagement-Steuergerät |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Elektrische Jalousie hinten. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe (außer 2 Liter HDI16V und 2,2 Liter HDI 16V), Dieselheizung (2 Liter HDI 16V), Motormanagement-Aktuatoren (2,2 Liter HDI 16V). |
| F6 | 10 A | Servolenkung, Fahrwerkssteuerung, Automatikgetriebe, automatische Scheinwerfereinstellung. |
| F7 | 10 A | Motorluftstromsensor (2,2 Liter HDI 16V), ESP-Steuergerät. |
| F8 | 25 A. | Anlasserspule. |
| F9 | 10 A | Kühlmittelstandsensor, Fahrgastraumheizung (HDI), STOP-Schalter. |
| F10 | 30 A. | Motormanagement-Aktuatoren (Einspritzdüsen, Zündspule, Magnetventile, Sauerstoffsensoren). |
| F11 | 40 A. | Klimaanlage Gebläserelais. |
| F12 | 30 A. | Scheibenwischerrelais. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Luftpumpe. |
| F15 | 10 A | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 A | Scheinwerfer für Fernlicht links. |
| F17 | 15 A. | Links getauchter Scheinwerfer. |
| F18 | 15 A. | Rechter Scheinwerfer rechts. |
| F19 | 15 A. | Öldampfheizung (2,2 Liter 16 V und 2 Liter HDI 16 V), Magnetventil für Einlassluftheizung (2 Liter HDI 16 V), Luftstromsensor (2 Liter HDI 16 V), Einspritzpumpe (2,2 Liter HDI 16 V), Sauerstoffsensor, Spülbehältermagnet Ventil (3 Liter V6 24V). |
| F20 | 10 A | Wasser im Dieselsensor (2 Liter HDI 16V und 2,2 Liter HDI 16V), Turboregelmagnetventil (2 Liter HDI 16V), Steuer- und Auslassmagnetventile (3 Liter V6 24V). |
| F21 | 10 A | Steuerung des Lüfterbaugruppenrelais. |
2009
ad vertisements
Dashboard Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2009)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Frontwaschpumpe und Waschwischflüssigkeitsstandsensor. |
| F2 | 30 A. | Erde sperren und blockieren. |
| F3 | 5 A. | Airbags. |
| F4 | 10 A | Kupplungsschalter, Brems-Doppelfunktionsschalter, Diagnosestecker, ESP-Sensor, elektrochromatischer Spiegel. |
| F5 | 30 A. | Elektrische Frontfensterheber und Schiebedachversorgung. |
| F6 | 30 A. | Elektrische Heckscheibenversorgung. |
| F7 | 5 A. | Handschuhfachschalter, Innenbeleuchtung, Kartenleselampe, Innenspiegel. |
| F8 | 20 A. | Multifunktionsdisplayversorgung, Lenkradsteuerung, Alarmsirene, Anhänger-Sicherungskastenversorgung, PC Com, elektrischer Spiegel sowie elektrische Fensterheber vorne und hinten. |
| F9 | 30 A. | Feuerzeuge vorne und hinten (max. 100 W). |
| F10 | 15 A. | Versorgung des Additivbehälters. |
| F11 | 15 A. | Steuergerät für Automatikgetriebe, Wahlschalter für Automatikgetriebepositionen, Zündschalter. |
| F12 | 15 A. | Anhänger-Sicherungskastenversorgung, Freisprecheinrichtung, Sitzrelais, Sitzspeichereinheit, Regen- und Helligkeitssensor. |
| F13 | 5 A. | Sicherung des Motorsicherungskastens. |
| F14 | 15 A. | Versorgung mit Steuergerät für Einparkhilfe, Instrumententafel, Klimaanlage, Airbags und Gurtstraffer. |
| F15 | 30 A. | Verriegelungs- und Verriegelungsversorgung. |
| F17 | 40 A. | HiFi-Verstärker, beheizte Spiegel. |
| F31 | 5 A. | Bremslicht rechts. |
| F32 | 5 A. | Linke Bremsleuchte. |
| F33 | 5 A. | Drittes Bremslicht. |
| F34 | – – | Nicht benutzt. |
| F35 | 5 A. | CD-Wechsler zur Erkennung des Reifenfüllstands. |
| F36 | 30 A. | Beifahrersitzrelais. |
| F37 | 30 A. | Beheizte Sitze für Beifahrer und hinten rechts. |
| F38 | 30 A. | Fahrer und hinten links beheizte Sitze. |
| F39 | 30 A. | Fahrersitzrelais. |
| F40 | 5 A. | Diagnosebuchse. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Motormanagement-Steuergerät. |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Elektrische Jalousie hinten. |
| F4 | 20 A. | Scheinwerfer waschen. |
| F5 | 15 A. | Kraftstoffpumpe (außer 2 Liter HDI 16V), Dieselheizung (2 Liter HDI 16V), Turbolader und Dieselvorwärmer (2,7 Liter HDI 24V). |
| F6 | 10 A | Servolenkung, Fahrwerkssteuerung, Automatikgetriebe, automatische Scheinwerfereinstellung. |
| F7 | 10 A | ESP-Steuereinheit. |
| F8 | 25 A. | Anlasserspule. |
| F9 | 10 A | Kühlmittelstandsensor, Fahrgastraumheizung (HDI), STOP-Schalter. |
| F10 | 30 A. | Motormanagement-Aktuatoren (Einspritzdüsen, Zündspule, Magnetventile, Sauerstoffsensoren). |
| F11 | 40 A. | Klimaanlage Gebläserelais. |
| F12 | 30 A. | Scheibenwischerrelais. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Luftpumpe. |
| F15 | 10 A | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 A | Scheinwerfer für Fernlicht links. |
| F17 | 15 A. | Links getauchter Scheinwerfer. |
| F18 | 15 A. | Rechter Scheinwerfer rechts. |
| F19 | 15 A. | Öldampfheizung (2 Liter HDI 16V), Magnetventil für Einlassluftheizung (2 Liter HDI 16V), Luftstromsensor (2 Liter HDI 16V und 2,7 Liter V6 HDI 24V), Sauerstoffsensor. |
| F20 | 10 A | Wasser in der Einspritzpumpe des Dieselsensors (2 Liter HDI 16 V) (2,7 Liter V6 HDI 24 V), Magnetventil für Turboregelung (2 Liter HDI 16 V). |
| F21 | 10 A | Relaissteuerung der Lüfterbaugruppe, zusätzliche Lüfterbaugruppe (2,7 Liter V6 HDI 24V). |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Peugeot 607?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Peugeot Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
