Hier finden Sie die Sicherungskasten-Belegung für den Peugeot RCZ der Baujahre 2009 bis 2015. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Peugeot RCZ 2009-2015
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot RCZ ist die Sicherung F9 im Sicherungskasten Nr. 1 der Instrumententafel.
Sicherungskasten des Armaturenbretts

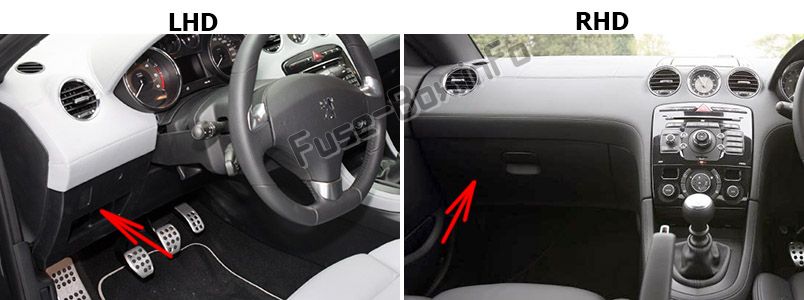

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Bereich des Armaturenbretts (linke Seite). Es besteht aus zwei Boxen.

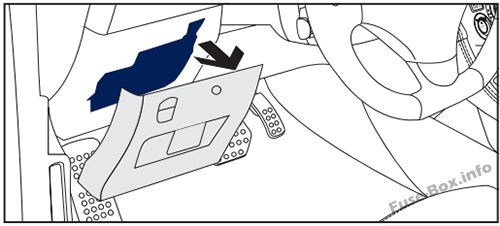

Drehen Sie die Schraube eine viertel Umdrehung nach links, lösen Sie die Abdeckung, indem Sie oben rechts daran ziehen, entfernen Sie die Abdeckung vollständig und drehen Sie sie um.
Fahrzeuge mit Rechtslenkung: Sie befinden sich im unteren Teil des Armaturenbretts (linke Seite, im Handschuhfach). Es besteht aus zwei Boxen.

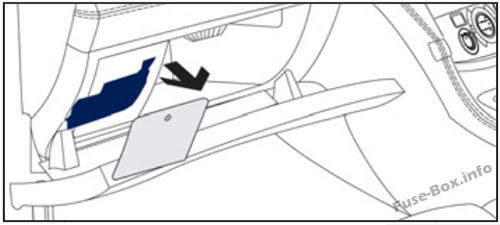

Öffnen Sie den Handschuhfachdeckel, schieben Sie die Öffnungsführung nach links, um die erste Kerbe zu passieren, öffnen Sie den Handschuhfachdeckel vollständig, drehen Sie die Schraube eine viertel Umdrehung nach links, lösen Sie die Sicherungskastenabdeckung, indem Sie oben rechts daran ziehen, und trennen Sie sie die Abdeckung vollständig und drehen Sie es um.
Motorraum

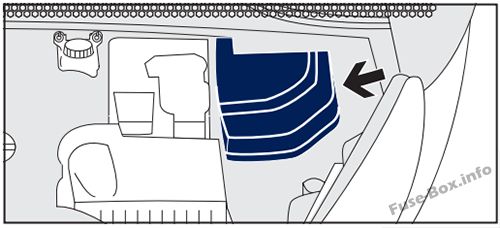

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie (linke Seite).
Sicherungen an der Batterie
ad vertisements
2009, 2010

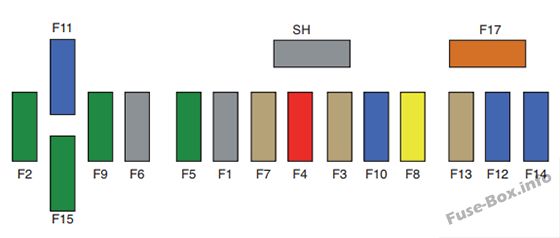

Dashboard Sicherungskasten 1
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2009, 2010)
| № | Ampere-Bewertung [A] | Funktionen |
|---|---|---|
| F1 | – – | Nicht benutzt |
| F2 | 30 | Erde sperren und blockieren |
| F3 | 5 | Steuergerät für Airbags, aktive Motorhaube und Gurtstraffer |
| F4 | 10 | Kupplungspedalschalter, elektrochromatischer Rückspiegel, Automatikgetriebe, Schalt- und Schutzeinheit |
| F5 | 30 | One-Touch-Fensterheber, Klappspiegel liefern |
| F6 | – – | Nicht benutzt |
| F7 | 5 | Innen- und Rücklichter, Kartenleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung |
| F8 | 20 | Audiogeräte, Audio / Telefon, Multifunktionsbildschirm, Erkennung von Reifenunterfüllung, Uhr |
| F9 | 30 | 12 V Steckdose |
| F10 | 15 | Lenkung montierte Bedienelemente |
| F11 | 15 | Niedrigstrom-Zündschalter |
| F12 | 15 | Instrumententafel, Klimaanlage, Fahrersitzspeicher, Regen- / Sonnenscheinsensor, Airbags. |
| F13 | 5 | Motorsicherungskasten, aktive Motorhaube |
| F14 | 15 | Multifunktionsbildschirm, Sicherheitsgurt- und Beifahrerairbag-Warnleuchtenanzeige, Instrumententafelbildschirm, Verstärker, Bluetooth-System, Steuergerät für Parksensoren, Peugeot Connect USB |
| F15 | 30 | Verriegeln und Verriegeln |
| F17 | 40 | Heckscheibe und Außenspiegel entfeuchten / abtauen |
| Sch | – – | PARC Shunt |
Dashboard-Sicherungskasten 2
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2009, 2010)
| № | Ampere-Bewertung [A] | Funktion |
|---|---|---|
| G36 | 30 | HiFi-Verstärker |
| G37 | 30 | Beifahrersitzspeichereinheit |
| G38 | 30 | Fahrersitz-Speichereinheit |
| G39 | 5 | Beleuchtungsspeichereinheit |
| G40 | 30 | Beheizte Sitze für Fahrer und Beifahrer |
Motorraum
ad vertisements

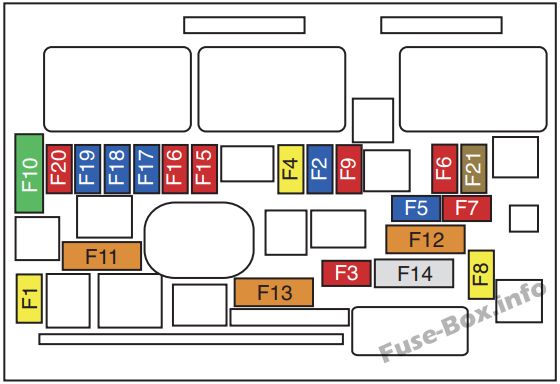

Zuordnung der Sicherungen im Motorraum (2009, 2010)
| № | Ampere-Bewertung [A] | Funktionen |
|---|---|---|
| F1 | 20 | Versorgung des Motorsteuergeräts, Einspritzpumpe und AGR-Elektroventile (Diesel), Einspritzdüsen (Diesel) |
| F2 | 15 | Horn |
| F3 | 10 | Frontwischtuch |
| F4 | 20 | Tagfahrleuchten |
| F5 | 15 | Luftstromsensor, Kühlmittelpumpe, Ölpumpe, Thermostat, Blow-by-Heizung (Benzin), Bypass- und AGR-Lektroventile (Diesel), Dieselheizung (Diesel) |
| F6 | 10 | Lenkradwinkelsensor. ABS / ESP-Steuergerät, ESP-Steuergerät |
| F7 | 10 | Steuergerät für Servolenkung, Automatikgetriebe, Motorkühlmittelstandsmelder, Bremsschalter mit Doppelfunktion |
| F8 | 25 | Anlassersteuerung |
| F9 | 10 | Diagnosebuchse, Richtungsscheinwerfer, Partikelemissionsfilterpumpe (Diesel) |
| F10 | 30 | Stellantriebe des Motorsteuergeräts (Benzin: Zündspulen, Elektroventile, Einspritzdüsen, Kraftstoffpumpe (Diesel: Elektroventile, Heizungen) |
| F11 | 40 | Klimaanlage Gebläse |
| F12 | 40 | Scheibenwischer langsame / schnelle Geschwindigkeit |
| F13 | 40 | Eingebaute Systemschnittstellenversorgung (Zündung positiv) |
| F14 | – – | Nicht benutzt |
| F15 | 10 | Rechter Fernlichtscheinwerfer |
| F 16 | 10 | Scheinwerfer für Fernlicht links |
| F17 | 15 | Links getauchter Scheinwerfer |
| F18 | 15 | Rechter Scheinwerfer rechts |
| F19 | 15 | Elektroventil mit variabler Zeitsteuerung, Sauerstoffsensoren (Benzin), Elektroventile (Diesel) |
| F20 | 10 | Turbinenentladungs- und Kanisterentleerungselektroventile (Benzin), Luftströmungssensor (1,6 I THP 200). Wasser im Dieselsensor (Diesel) |
| F21 | 5 | Lüfter steuern. Turbopumpe (Benzin). Ventiltriebmotor (1,6 I THP 200) |

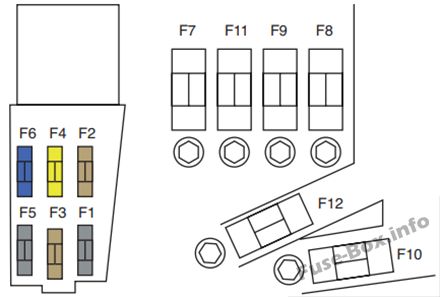

Sicherungen über der Batterie
Zuordnung der Sicherungen über der Batterie (2009, 2010)
| № | Ampere-Bewertung [A] | Funktion |
|---|---|---|
| F1 | – – | Nicht benutzt |
| F2 | 5 | Doppelfunktionsbremsschalter |
| F3 | 5 | Batterieladeeinheit |
| F4 | 25 | ABS / ESP-Elektroventile |
| F5 | – – | Nicht benutzt |
| F6 | 15 | Automatikgetriebe |
| F7 * | 80 | Elektropumpenbaugruppe für Servolenkung |
| F8 * | 60 | Lüftermontage |
| F9 * | 70/30 | Vorheizgerät (Diesel) / Valvetronic-Elektromotor (1,6 I THP 16 V) |
| F10 * | 40 | ABS / ESP-Elektropumpenbaugruppe |
| F 11 * | 100 | Schalt- und Schutzeinheit. |
| F12 * | – – | Nicht benutzt |
| * Die Midi-Sicherungen und Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. |
Zuordnung der Maxi-Sicherungen
| № | Ampere-Bewertung [A] | Funktionen |
|---|---|---|
| MF1 * | – – | Nicht benutzt |
| MF2 * | 30 | Anhänger Sicherungskasten |
| MF3 * | 50 | Sicherungskasten des Armaturenbretts |
| MF4 * | 80 | Eingebaute Systemschnittstelle |
| MF5 * | 80 | Eingebaute Systemschnittstelle |
| MF6 * | – – | Nicht benutzt |
| MF7 * | 30 | Beheizte Sitze |
| MF8 * | 20 | Scheinwerfer waschen |
| * Die Midi-Sicherungen und Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme |
2011, 2012
ad vertisements
Dashboard Sicherungskasten 1
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2011, 2012)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | – – | Nicht benutzt. |
| F2 | 30 A. | Erde sperren und blockieren. |
| F3 | 5 A. | Steuergerät für Airbags, aktive Motorhaube und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter, elektrochromatischer Rückspiegel, Automatikgetriebe, Schalt- und Schutzeinheit. |
| F5 | 30 A. | One-Touch-Fensterheber, Falttürspiegel liefern. |
| F6 | – – | Nicht benutzt. |
| F7 | 5 A. | Innen- und Rücklichter, Kartenleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung. |
| F8 | 20 A. | Audiogeräte, Audio / Telefon, Multifunktionsbildschirm, Erkennung des Reifenfüllens, Uhr, |
| F9 | 30 A. | 12 V Steckdose. |
| F10 | 15 A. | Lenkung montierte Bedienelemente. |
| F11 | 15 A. | Niedrigstrom-Zündschalter. |
| F12 | 15 A. | Instrumententafel, Klimaanlage, Fahrersitzspeicher, Regen- / Sonnenscheinsensor, Airbags. |
| F13 | 5 A. | Motorsicherungskasten, aktive Motorhaube. |
| F14 | 15 A. | Multifunktionsbildschirm, Anzeige der Warnleuchten für Sicherheitsgurt und Beifahrer-Frontairbag, Bildschirm der Instrumententafel, Verstärker, Bluetooth-System, Steuergerät für Parksensoren, USB-Box. |
| F15 | 30 A. | Verriegeln und Verriegeln. |
| F17 | 40 A. | Heckscheibe und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |
Dashboard-Sicherungskasten 2
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2011, 2012)
| Nr | Bewertung | Funktionen |
|---|---|---|
| G36 | 30 A. | HiFi-Verstärker. |
| G37 | 30 A. | Beifahrersitzspeichereinheit. |
| G38 | 30 A. | Fahrersitz-Speichereinheit. |
| G39 | 5 A. | Beleuchtungsspeichereinheit. |
| G40 | 30 A. | Beheizte Sitze für Fahrer und Beifahrer. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2011, 2012)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Einspritzpumpe und AGR-Elektroventile (Diesel), Einspritzdüsen (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Frontwischtuch. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Luftstromsensor, Kühlmittelpumpe, Ölpumpe, Thermostat, Blow-by-Heizung (Benzin), Bypass- und AGR-Elektroventile (Diesel), Dieselheizung (Diesel). |
| F6 | 10 A | Lenkradwinkelsensor, ABS / ESP-Steuergerät, ESP-Steuergerät. |
| F7 | 10 A | Steuergerät für Servolenkung, Automatikgetriebe, Motorkühlmittelstandsmelder, Bremsschalter mit Doppelfunktion. |
| F8 | 25 A. | Anlassersteuerung. |
| F9 | 10 A | Diagnosebuchse, Richtungsscheinwerfer, Partikelemissionsfilterpumpe (Diesel). |
| F10 | 30 A. | Stellantriebe des Motorsteuergeräts (Benzin: Zündspulen, Elektroventile, Einspritzdüsen, Kraftstoffpumpe (Diesel: Elektroventile, Heizungen). |
| F11 | 40 A. | Klimaanlage Gebläse. |
| F12 | 40 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | – – | Nicht benutzt. |
| F15 | 10 A | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 A | Scheinwerfer für Fernlicht links. |
| F17 | 15 A. | Links getauchter Scheinwerfer. |
| F18 | 15 A. | Rechter Scheinwerfer rechts. |
| F19 | 15 A. | Elektroventil mit variabler Zeitsteuerung, Sauerstoffsensoren (Benzin), Elektroventile (Diesel). |
| F20 | 10 A | Elektroventile für Turbinenentladung und Kanisterspülung (Benzin), Luftstromsensor (1,6 I THP 200), Wasser im Dieselsensor (Diesel). |
| F21 | 5 A. | Lüftersteuerung, Turbopumpe (Benzin), Valvetronic-Motor (1,6 I THP 200). |
Sicherungen über der Batterie
Zuordnung der Sicherungen über der Batterie (2011, 2012)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F1 | – – | Nicht benutzt. |
| F2 | 5 A. | Doppelfunktionsbremsschalter. |
| F3 | 5 A. | Batterieladeeinheit. |
| F4 | 25 A. | ABS / ESP-Elektroventile. |
| F5 | – – | Nicht benutzt. |
| F6 | 15 A. | Automatikgetriebe. |
2014, 2015
ad vertisements
Dashboard Sicherungskasten 1
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1 (2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F2 | 30 A. | Erde sperren und blockieren. |
| F3 | 5 A. | Steuergerät für Airbags, aktive Motorhaube und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter, elektrochromatischer Rückspiegel, Automatikgetriebe, Schalt- und Schutzeinheit. |
| F5 | 30 A. | One-Touch-Fensterheber, Falttürspiegel liefern. |
| F7 | 5 A. | Innen- und Rücklichter, Kartenleselampen, Sonnenblendenbeleuchtung, Handschuhfachbeleuchtung. |
| F8 | 20 A. | Audiogeräte, Audio / Telefon, Multifunktionsbildschirm, Reifenfüllstandserkennung, Uhr. |
| F9 | 30 A. | 12 V Steckdose. |
| F10 | 15 A. | Lenkung montierte Bedienelemente. |
| F11 | 15 A. | Niedrigstrom-Zündschalter. |
| F12 | 15 A. | Instrumententafel, Klimaanlage, Fahrersitzspeicher, Regen- / Sonnenscheinsensor, Airbags. |
| F13 | 5 A. | Motorsicherungskasten, aktive Motorhaube. |
| F14 | 15 A. | Multifunktionsbildschirm, Anzeige der Warnleuchten für Sicherheitsgurt und Beifahrer-Frontairbag, Bildschirm der Instrumententafel, Verstärker, Bluetooth-System, Steuergerät für Parksensoren, USB-Box. |
| F15 | 30 A. | Verriegeln und Verriegeln. |
| F17 | 40 A. | Heckscheibe und Außenspiegel entfeuchten / abtauen. |
Dashboard-Sicherungskasten 2
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2 (2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| G36 | 30 A. | HiFi-Verstärker. |
| G37 | 30 A. | Beifahrersitzspeichereinheit. |
| G38 | 30 A. | Fahrersitz-Speichereinheit. |
| G39 | 5 A. | Beleuchtungsspeichereinheit. |
| G40 | 30 A. | Beheizte Sitze für Fahrer und Beifahrer. |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F2 | 15 A. | Horn. |
| F3 | 10 A | Frontwischtuch. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Luftstromsensor, Kühlmittelpumpe, Ölpumpe, Thermostat, Blow-by-Heizung (Benzin), Bypass- und AGR-Elektroventile (Diesel), Dieselheizung (Diesel). |
| F6 | 10 A | Lenkradwinkelsensor, ABS / DSC-Steuergerät, DSC-Sensor. |
| F7 | 10 A | Steuergerät für Servolenkung, Automatikgetriebe, Bremsschalter mit Doppelfunktion. |
| F8 | 25 A. | Anlassersteuerung. |
| F9 | 10 A | Diagnosebuchse, Richtungsscheinwerfer, Partikelemissionsfilterpumpe (Diesel). |
| F11 | 40 A. | Klimaanlage Gebläse. |
| F12 | 40 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F15 | 10 A | Rechter Fernlichtscheinwerfer. |
| F 16 | 10 A | Scheinwerfer für Fernlicht links. |
| F17 | 15 A. | Links getauchter Scheinwerfer. |
| F18 | 15 A. | Rechter Scheinwerfer rechts. |
Sicherungen über der Batterie
Zuordnung der Sicherungen über der Batterie (2014, 2015)
| Nr | Bewertung | Funktionen |
|---|---|---|
| F2 | 5 A. | Doppelfunktionsbremsschalter. |
| F3 | 5 A. | Batterieladeeinheit. |
| F4 | 25 A. | ABS / ESC-Elektroventile. |
| F6 | 15 A. | Automatikgetriebe. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Peugeot RCZ?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
