Die Sicherungskasten und das Relais für Skoda Fabia (Mk3 / NJ; 2015-2019 ..)

Skoda

In diesem Artikel betrachten wir den Skoda Fabia (NJ) der dritten Generation, der von 2014 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Skoda Fabia 2015, 2016, 2017, 2018 und 2019 , Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).

Sicherungslayout Skoda Fabia 2015-2019…


Sicherungen für Zigarettenanzünder / Steckdose im Skoda Fabia sind die Sicherungen Nr. 13 (12-Volt-Steckdose im Gepäckraum) und Nr. 44 (Zigarettenanzünder, 12-Volt-Steckdose) im Sicherungskasten der Instrumententafel.


Sicherungsfarbe Maximale Stromstärke
Hellbraun 5
dunkelbraun 7.5
rot 10
Blau 15
Gelb / Blau 20
Weiß 25
grün / pink 30
Grün 40
rot 50
Sicherungskasten für Fahrgastraum

Position des Sicherungskastens

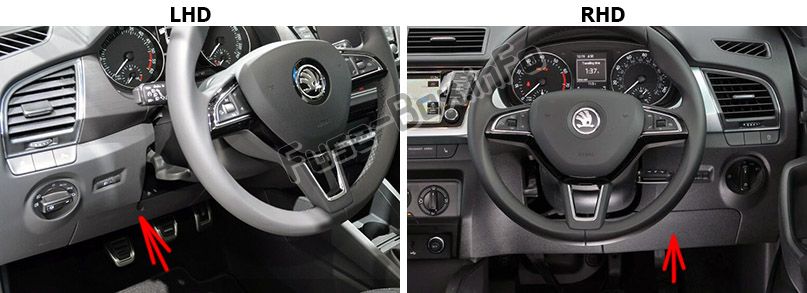

Der Sicherungskasten befindet sich hinter der Abdeckung unter dem Lenkrad.Die Position der Sicherungen im Fahrgastraum: Skoda Fabia (2015-2019- ..)

Sicherungskastendiagramm

Für Fahrzeuge mit Linkslenkung

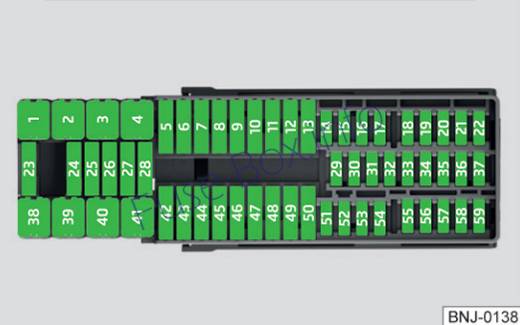

Sicherungskastendiagramm der Instrumententafel (LHD): Skoda Fabia (2015, 2016, 2017, 2018, 2019- ..)

Für Fahrzeuge mit Rechtslenkung
Sicherungskastendiagramm der Instrumententafel (RHD): Skoda Fabia (2015, 2016, 2017, 2018, 2019- ..)

ad vertisements



Zuordnung der Sicherungen im Armaturenbrett
Nein. Stromverbraucher
1 Linkes Standlicht, Standlicht, hoch montiertes Bremslicht
2 Zentrales Verriegelungssystem
3 Relais zur Zündung
4 Rechtslicht, Nebelschlussleuchte, Kennzeichenleuchte
5 Elektrische Fensterheber – Treiber
6 Zentrale Steuereinheit, Innenbeleuchtung
7 Horn
8 Anhängerkupplung – linkes Licht
9 Betätigungshebel unter dem Lenkrad, Motorsteuergerät (nur ohne KESSY), Automatikgetriebe (nur ohne KESSY), Wählhebel des Automatikgetriebes (nur ohne KESSY), ESC (nur ohne KESSY), Steuergerät zur Anhängererkennung (nur) ohne KESSY), Servolenkung (nur ohne KESSY), Airbag (nur ohne KESSY)
10 Elektrische Fensterheber – hinten links
11 Scheinwerferreinigungssystem
12 Radioanzeige
13 12-Volt-Steckdose im Gepäckraum
14 Betätigungshebel unter dem Lenkrad, Lichtschalter, Zündschlüsselsperre (Automatikgetriebe), Diagnosestecker, Scheinwerferblinker, SmartGate-Steuerung, Regensensor, Lichtsensor
15 Steuergerät für Klimaanlage, Wählhebel des Automatikgetriebes
16 Kombiinstrument
17 Alarmsystem, Hupe
18 Nicht zugeordnet
19 Nicht zugeordnet
20 Nicht zugeordnet
21 Nicht zugeordnet
22 Scheibenwischersystem vorne und hinten
23 Nicht zugeordnet
24 Gebläse für Klimaanlage, Heizung, Steuergerät für Klimaanlage, Heizung
25 Nicht zugeordnet
26 Beheizte Vordersitze
27 Heckscheibenwischer
28 Nicht zugeordnet
29 Airbag (nur mit KESSY)
30 Elektrische Fensterheber (2015-2018), Lichtschalter, Rückfahrlichtschalter, Steuergerät für Klimaanlage, Steuergerät für Parkassistent, Außenspiegel, Stromzufuhr für Mittelknopfleiste, Stromzufuhr für Seitentastenleiste, Innenspiegel
31 Kraftstoffpumpe, Steuergerät für Kühlerlüfter, Tempomat, Relaisspule für Scheibenwischer vorne und hinten
32 2015-2018: Diagnosestecker, Einstellung des Scheinwerferbereichs

2019: Diagnoseanschluss, Nivellierung des Scheinwerfers, Heizung der Waschdüse, LED-Scheinwerfer

33 Spule am Anlasserrelais, Kupplungspedalschalter
34 2015-2018: Beheizte Scheibenwaschdüsen

2019: USB-Ladefunktion

35 2015-2018: Nicht zugewiesen

2019: Erkennung des „toten Winkels“

36 Beheizte Vordersitze
37 Radar
38 Nicht zugeordnet
39 2015-2018: Elektrische Zusatzheizung

2019: Nicht zugeordnet

40 Nicht zugeordnet
41 Heckscheibenheizung
42 Elektrische Fensterheber – Beifahrer
43 Anhängerkupplung – Kontakt in der Steckdose
44 Zigarettenanzünder, 12-Volt-Steckdose
45 Elektrische Fensterheber – hinten rechts
46 Scheibenwaschanlage vorne und hinten, Betätigungshebel unter dem Lenkrad
47 Anhängerkupplung – Kontakt in der Steckdose
48 Anhängerkupplung – rechtes Licht
49 Steuergerät für Kraftstoffpumpe
50 Radio
51 Heizung des Außenspiegels
52 KESSY Steuergerät
53 KESSY Lenkschloss
54 Nicht zugeordnet
55 Beheizte Vordersitze
56 Nicht zugeordnet
57 Nicht zugeordnet
58 Nicht zugeordnet
59 Nicht zugeordnet
Sicherungskasten im Motorraum

Position des Sicherungskastens

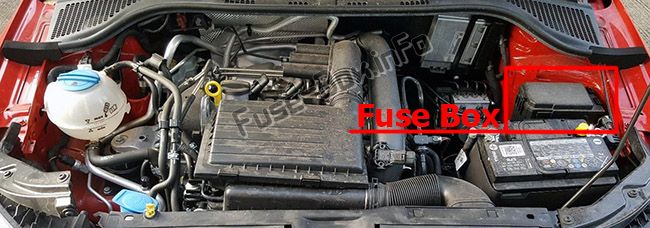

Die Position der Sicherungen im Motorraum: Skoda Fabia (2015-2019- ..)

ad vertisements

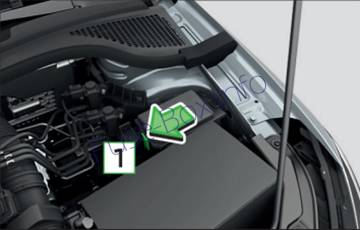

Entfernen Sie die Abdeckung

Sicherungskastendiagramm

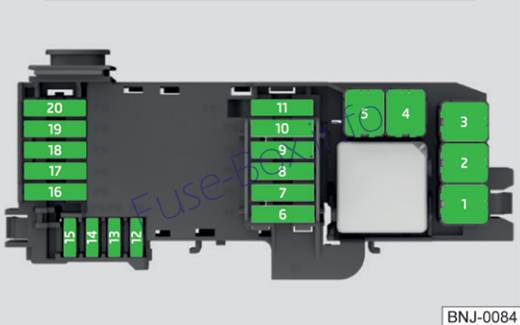

Sicherungskastendiagramm unter der Haube: Skoda Fabia (2015, 2016, 2017, 2018, 2019- ..)

Sicherungszuordnung
Nein. Stromverbraucher
1 Kühlerlüfter
2 2015-2018: Steuergerät für Glühkerzensystem

2019: Nicht zugeordnet

3 Steuergerät für ABS / ESC
4 2015-2018: Elektrische Zusatzheizung

2019: Nicht zugeordnet

5 2015-2018: Elektrische Zusatzheizung

2019: Nicht zugeordnet

6 Automatikgetriebe
7 Motorsteuergerät
8 Scheibenwischer
9 Zentrale Steuereinheit
10 Steuergerät für ABS / ESC
11 2015-2018: Nicht zugeordnet

2019: Vakuumpumpe für das Bremssystem

12 Motorkomponenten
13 Bremspedalschalter
14 Motorkomponenten, Spule des Kraftstoffpumpenrelais
15 Motorsteuergerät
16 Anlasser
17 Motorsteuergerät
18 2015-2018: Motorkomponenten, Spulen des Relais für elektrische Zusatzheizung, Kühlerlüfter

2019: Kühlerlüfter , Wastegate, Öltemperatursensor, Ventil für Aktivkohlefilter, Ventil für Ansaugkrümmer

19 Lambdasonde
20 2015-2018: Motorkomponenten, Steuergerät für Glühkerzensystem, Heizung der Kurbelgehäuseentlüftung
