Die Sicherungskasten und das Relais für Skoda Fabia (Mk1 / 6Y; 1999-2006)

In diesem Artikel betrachten wir den Skoda Fabia (6Y) der ersten Generation, der von 1999 bis 2006 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Skoda Fabia 1999, 2000, 2001, 2002, 2003, 2004, 2005 und 2006 , um Informationen zu erhalten Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).

der Inhalt

Sicherungslayout Skoda Fabia 1999-2006
Position des Sicherungskastens
Sicherungskastendiagramm
Position des Sicherungskastens
Sicherungskastendiagramm (Version 1)
Sicherungskastendiagramm (Version 2)

Sicherungslayout Skoda Fabia 1999-2006

Die Sicherungen des Zigarettenanzünders (Steckdose) im Skoda Fabia sind die Sicherungen Nr. 42 (Zigarettenanzünder, Steckdose) und Nr. 51 (Steckdose im Gepäckraum) im Sicherungskasten der Instrumententafel.

Farbe	Maximale Stromstärke
Hellbraun	5
braun	7,5
rot	10
Blau	15
Gelb	20
Weiß	25
Grün	30

Sicherungen im Armaturenbrett

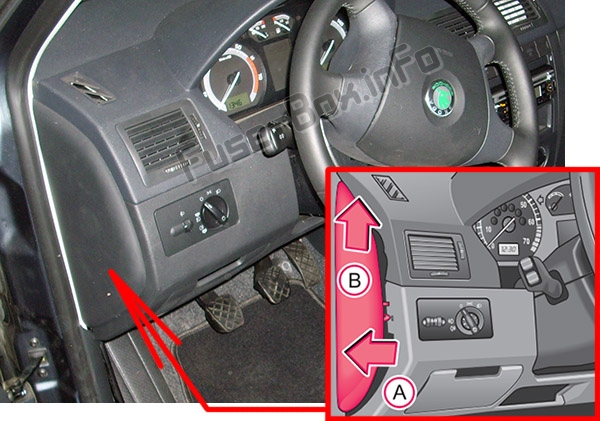

Position des Sicherungskastens

Die Sicherungen befinden sich links vom Armaturenbrett hinter der Abdeckung.
Setzen Sie den Schraubendreher unter die Sicherheitsabdeckung (in der Aussparung in der Sicherheitsabdeckung), heben Sie ihn vorsichtig in Pfeilrichtung (A) an und nehmen Sie ihn in Pfeilrichtung (B) heraus.

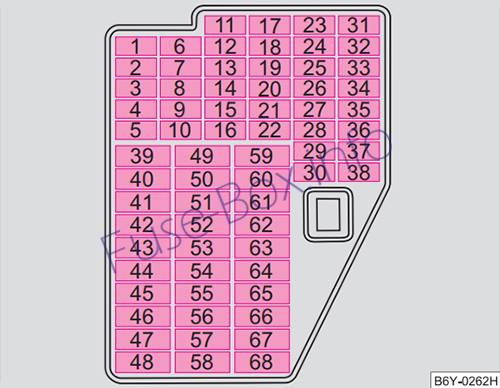

Sicherungskastendiagramm

ad vertisements

Sicherungszuordnung

Nein.	Stromverbraucher	Ampere
1	Kombiinstrument, ESP	5
2	Bremslichter	10
3	Stromversorgung für die Diagnose, Klimaanlage	5
4	Innenbeleuchtung	10
5	Nicht zugeordnet
6	Licht und Sicht	5
7	Motorelektronik, Servolenkung	5
8	Nicht zugeordnet
9	Lambdasonde	10
10	S-Kontakt (Für Stromverbraucher, z. B. das Radio, das bei ausgeschalteter Zündung betrieben werden kann, solange der Zündschlüssel nicht abgezogen wird)	5
11	Elektrisch verstellbarer Rückspiegel (Für Fahrzeuge mit elektrischem Fensterheber)	5
12	Lüftungssystem, Klimaanlage, Xenon-Scheinwerfer	5
13	Rückfahrscheinwerfer	10
14	Dieselmotor Steuergerät	10
15	Scheinwerferreinigungssystem, Scheibenwischer	10
16	Kombiinstrument	5
17	Benzinmotor – Steuergerät (Für ein Fahrzeug mit 1,2-Liter-Motor sind es 15 Ampere.)	5
18	Telefon	5
19	Automatikgetriebe	10
20	Steuergerät für Lampenausfall	5
21	Beheizte Scheibenwaschdüsen	5
22	Nicht zugeordnet
23	Rechter Hauptstrahl	10
24	Motorelektronik	10
25	Steuergerät für ABS, TCS	5
25	Steuergerät für ESP	10
26	Nicht zugeordnet
27	Nicht zugeordnet
28	Tempomat, Schalter für Bremse und Kupplungspedal	5
29	Nicht zugeordnet
30	Fernlicht links und Kontrollleuchte	10
31	Zentralverriegelung – Türschloss für den Kofferraumdeckel	10
32	Heckscheibenwischer	10
33	Standlicht rechts	5
34	Standlicht links	5
35	Injektor – Benzinmotor	10
36	Kennzeichenleuchte	5
37	Nebelschlussleuchte und Kontrollleuchte	5
38	Heizung des Außenspiegels	5
39	Heckscheibenheizung	20
40	Horn	20
41	Scheibenwischer vorne	20
42	Zigarettenanzünder, Steckdose	15
43	Zentralsteuergerät, Wählhebelsperre für das Automatikgetriebe	20
44	Blinker	15
45	Radio, Navigationssystem	20
46	Elektrisches Fensterheber (vorne rechts)	25
47	Nicht zugeordnet
48	Dieselmotor – Steuergerät, Injektor	30
49	Zentrales Verriegelungssystem	15
50	Abblendlicht rechts	15
51	Steckdose im Gepäckraum	15
52	Zündung	15
53	Elektrisches Fensterheber (hinten rechts)	25
54	Abblendlicht links	15
55	Nicht zugeordnet
56	Steuergerät – Benzinmotor	20
57	Abschleppgerät	25
58	Elektrisches Fensterheber (vorne links)	25
59	Nicht zugeordnet
60	Hupe für die Diebstahlwarnanlage	15
61	Kraftstoffpumpe – Benzinmotor	15
62	Elektrisches Schiebedach	25
63	Sitzheizungen	15
64	Scheinwerferreinigungssystem	20
65	Nebellichter	15
66	Elektrisches Fensterheber (hinten links)	25
67	Nicht zugeordnet
68	Frischluftgebläse	25

Sicherungen an der Batterie

Position des Sicherungskastens

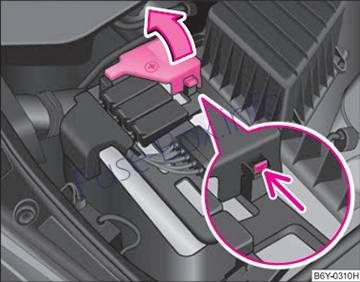

Öffnung der Pluspolabdeckung

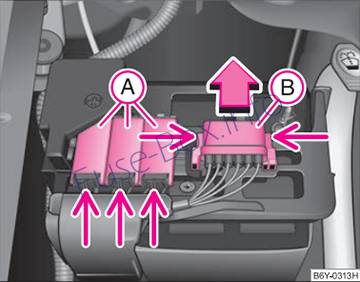

Sicherungsdeckel

ad vertisements

Sicherungskastendiagramm (Version 1)

Sicherungszuordnung an der Batterie (Version 1)

Nein.	Stromverbraucher	Ampere
1	Dynamo	175
2	Innere	110
3	Der Kühlerlüfter	40
4	ABS oder TCS oder ESP	40
5	Servolenkung	50
6	Glühkerzen (nur für Dieselmotor 1,9 / 96 kW.)	50
7	ABS oder TCS oder ESP	25
8	Der Kühlerlüfter	30
9	Die Klimaanlage	5
10	Motorsteuergerät	15
11	Zentrale Steuereinheit	5
12	Automatikgetriebe	5

Sicherungskastendiagramm (Version 2)

Sicherungszuordnung an der Batterie (Version 2)

Nein.	Stromverbraucher	Ampere
1	Dynamo	175
2	Innere	110
3	Servolenkung	50
4	Glühkerzen	40
5	Der Kühlerlüfter	40
6	ABS oder TCS oder ESP	40
7	ABS oder TCS oder ESP	25
8	Der Kühlerlüfter	30
9	Nicht zugeordnet
10	Zentrale Steuereinheit	5
11	Die Klimaanlage	5
12	Nicht zugeordnet
13	Automatikgetriebe	5
14	Nicht zugeordnet
15	Nicht zugeordnet
16	Nicht zugeordnet
