In diesem Artikel betrachten wir den Skoda Octavia (1U) der ersten Generation, der von 1996 bis 2010 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Skoda Octavia 2010 , Informationen zur Position der Sicherungsbleche im Auto und Informationen dazu die Zuordnung jeder Sicherung (Sicherungslayout).
der Inhalt
Sicherungslayout Skoda Octavia 1996-2010
Die Informationen aus der Bedienungsanleitung von 2010 werden verwendet. Die Position und Funktion von Sicherungen in früher hergestellten Fahrzeugen kann unterschiedlich sein.
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 35 (Steckdose im Gepäckraum) und Nr. 41 (Zigarettenanzünder) im Sicherungskasten der Instrumententafel.
| Farbe | Maximale Stromstärke |
|---|---|
| Hellbraun | 5 |
| braun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß | 25 |
| Grün | 30 |
Sicherungskasten für Fahrgastraum
Position des Sicherungskastens
Die Sicherungen befinden sich auf der linken Seite der Schalttafel hinter der Abdeckung.
Sicherungskastendiagramm
ad vertisements
Sicherungszuordnung im Armaturenbrett
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| 1 | Heizung der Außenspiegel, Relais für Zigarettenanzünder, elektrische Sitze und Waschdüsen | 10 |
| 2 | Blinker, Xenon-Scheinwerfer | 10 |
| 3 | Beleuchtung im Ablagefach | 5 |
| 4 | Kennzeichenleuchte | 5 |
| 5 | Sitzheizung, Climatronic, Umluftklappe, Außenspiegelheizung, Tempomat | 7,5 |
| 6 | Zentrales Verriegelungssystem | 5 |
| 7 | Rückfahrscheinwerfer, Sensoren für Einparkhilfe | 10 |
| 8 | Telefon | 5 |
| 9 | ABS, ESP | 5 |
| 10 | Zündung, S-Kontakt (Für Stromverbraucher, z. B. das Radio, das bei ausgeschalteter Zündung betrieben werden kann, solange der Zündschlüssel nicht abgezogen wird) |
10 |
| 11 | Kombiinstrument | 5 |
| 12 | Stromversorgung der Eigendiagnose | 7,5 |
| 13 | Bremslichter | 10 |
| 14 | Innenbeleuchtung, Zentralverriegelung, Innenbeleuchtung (ohne Zentralverriegelung) | 10 |
| 15 | Kombiinstrument, Lenkwinkelgeber, Rückspiegel | 5 |
| 16 | Klimaanlage | 10 |
| 17 | Beheizte Scheibenwaschdüsen | 5 |
| 17 | Tageslicht Fahrlichter | 30 |
| 18 | Rechter Hauptstrahl | 10 |
| 19 | Linker Hauptstrahl | 10 |
| 20 | Rechtes Abblendlicht, Einstellung des Scheinwerferbereichs | 15 |
| 21 | Abblendlicht links | 15 |
| 22 | Richtiges Standlicht | 5 |
| 23 | Linkes Standlicht | 5 |
| 24 | Frontscheibenwischer, Motor für Waschpumpe | 20 |
| 25 | Luftgebläse, Klimaanlage, Climatronic | 25 |
| 26 | Heckscheibenheizung | 25 |
| 27 | Heckscheibenwischer | 15 |
| 28 | Benzinpumpe | 15 |
| 29 | Steuergerät: Benzinmotor | 15 |
| 29 | Steuergerät: Dieselmotor | 10 |
| 30 | Elektrisches Schiebedach | 20 |
| 31 | Nicht zugeordnet | |
| 32 | Benzinmotor – Einspritzventile | 10 |
| 32 | Dieselmotor – Einspritzpumpe, Steuergerät | 30 |
| 33 | Scheinwerferreinigungssystem | 20 |
| 34 | Benzinmotor: Steuergerät | 10 |
| 34 | Dieselmotor: Steuergerät | 10 |
| 35 | Anhängersteckdose, Steckdose im Gepäckraum | 30 |
| 36 | Nebellichter | 15 |
| 37 | Benzinmotor: Steuergerät | 20 |
| 37 | Dieselmotor: Steuergerät | 5 |
| 38 | Beleuchtung des Gepäckraums, Zentralverriegelung, Öffnung der Tankklappe, Innenbeleuchtung | 15 |
| 39 | Warnblinkanlage | 15 |
| 40 | Horn | 20 |
| 41 | Zigarettenanzünder | 15 |
| 42 | Radio, Handy | 15 |
| 43 | Benzinmotor: Steuergerät | 10 |
| 43 | Dieselmotor: Steuergerät | 10 |
| 44 | Sitzheizungen | 15 |
ad vertisements
Sicherungskasten im Motorraum

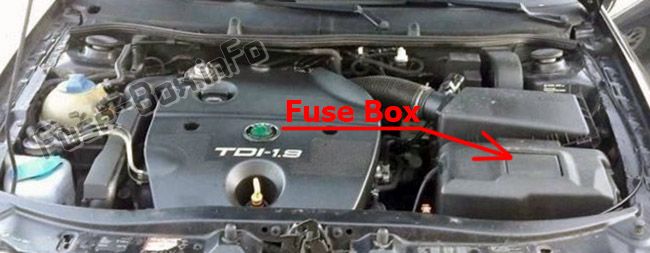

Position des Sicherungskastens
Die Sicherungen befinden sich links unter der Abdeckung im Motorraum.
Sicherungskastendiagramm
Version 1

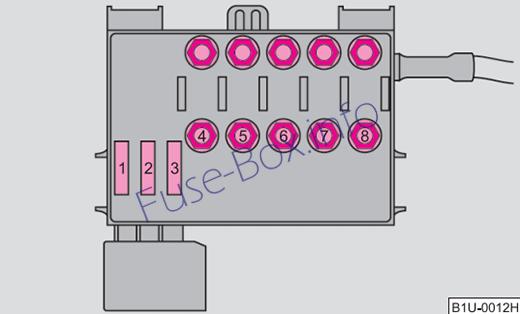

Version 2
Sicherungszuordnung im Motorraum
| Nein. | Stromverbraucher | Ampere |
|---|---|---|
| 1 | Pumpe für ABS | 30 |
| 2 | Ventile für ABS | 30 |
| 3 | Kühlerlüfter 1. Stufe | 30 |
| 4 | Glühkerzen zum Erhitzen des Kühlmittels, Relais für Sekundärluftpumpe | 50 |
| 5 | Motorsteuergerät | 50 |
| 6 | Kühlerlüfter 2. Stufe | 40 |
| 7 | Hauptsicherung des Innenraums | 110 |
| 8 | Dynamo (Stromstärke abhängig vom Motortyp und der Ausstattung) | 110/150 |
