In diesem Artikel betrachten wir den Volkswagen Golf der sechsten Generation (MK6 / A6 / 5K), der von 2008 bis 2013 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Volkswagen Golf VI GTI 2009, 2010, 2011, 2012 und 2013 , um Informationen zu erhalten Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Volkswagen Golf VI GTI 2009-2013
Instrumententafel

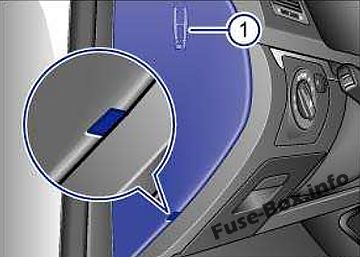

Der Sicherungskasten befindet sich hinter der Abdeckung an der Fahrerseitenkante der Instrumententafel.
Führen Sie einen flachen Gegenstand, z. B. einen Schraubendreher aus dem Fahrzeugwerkzeugsatz, in die Öffnung ein und heben Sie die Abdeckung vorsichtig ab.

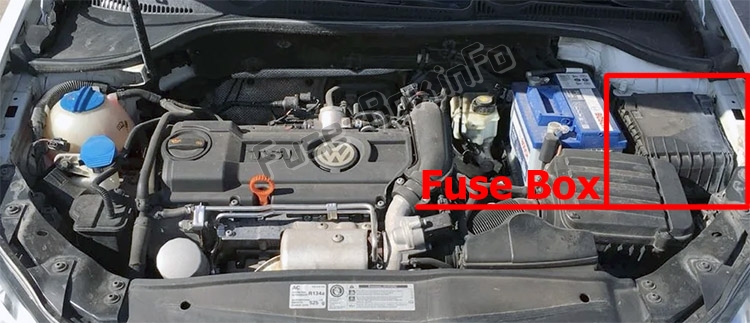

Motorraum
Instrumententafel
ad vertisements

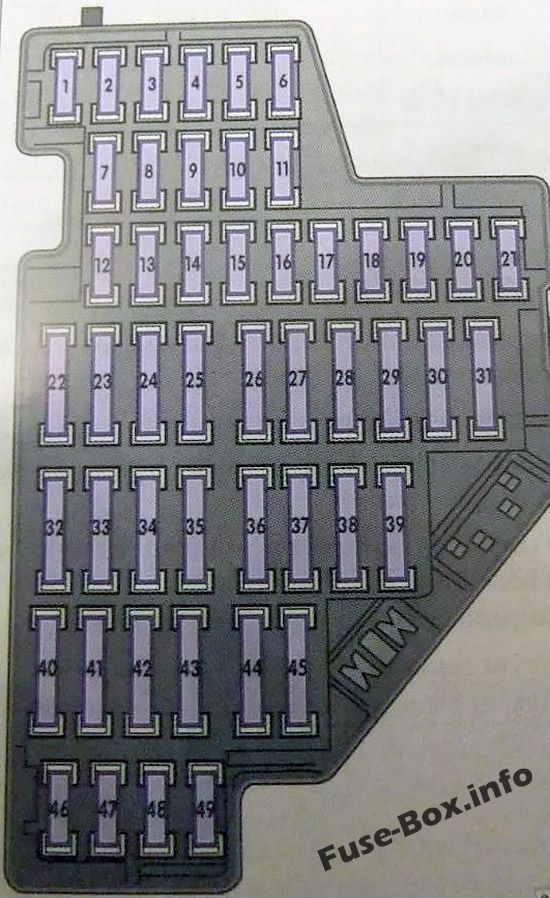

Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung (A) | Elektrische Verbraucher |
|---|---|---|
| 2; 43; 44; 45 |
10 15 20 15 |
Steckdose für Anhänger |
| 2; 4 |
10 5 |
ABS, ESP |
| 17 | 5 | Abschleppalarm |
| 3 | 5 | Airbag |
| 2 | 10 | Bremslichtschalter |
| 23 | 20 | Elektrische Frontfensterheber |
| 26 | 30 | Elektrische Fensterheber hinten |
| 22; 40 | 40 | Gebläse |
| 25 | 25 | Heckscheibenheizung |
| 41 | 20 | Heckscheibenwischer |
| 17 | 10 | Innenüberwachung |
| 14 | 10 | Klimaanlage Bediengerät |
| 2 | 10 | Kombi – Instrument |
| 27 | 15 | Benzinpumpe |
| 34 | 15 | Lordosenstütze |
| 1 | 10 | Scheinwerferbereichssteuerung |
| 13 | 10 | Regensensor |
| 14 | 10 | Wählmechanismus für das Automatikgetriebe |
| 36 | 20 | Scheinwerferwaschanlage |
| 33 | 20 | Schiebedach |
| 37 | 30 | Sitzheizung |
| 42 | 30 | Buchse vorne 12V |
| 42 | 20 | Steckdose im Gepäckraum 12V |
| 24 | 20 | Zentrale elektronische Steuereinheit |
| 12 | 10 | Zentralverriegelung für Haustüren |
| 15 | 20 | Zentralverriegelung für hintere Türen |
| 42 | 20 | Zigarettenanzünder |
ad vertisements

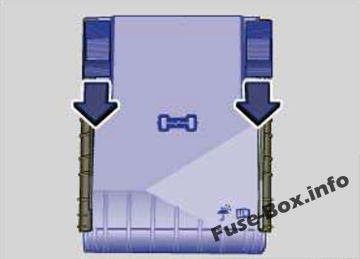

Motorraum

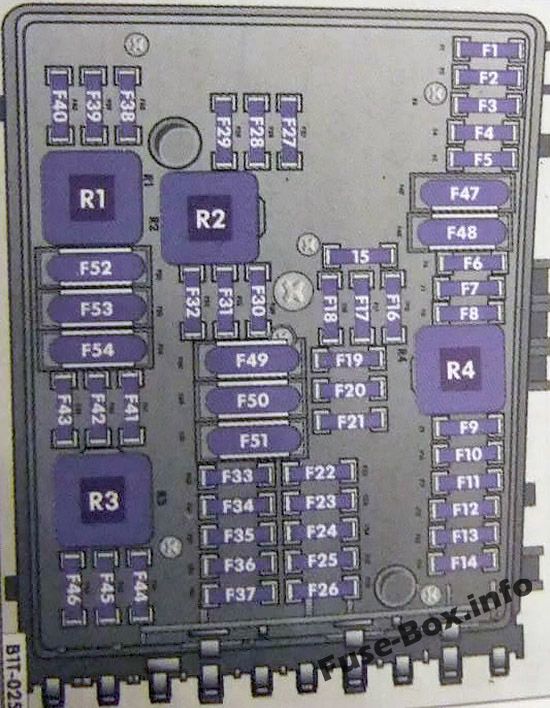

Zuordnung der Sicherungen im Motorraum
| № | Amperebewertung (A) | Elektrische Verbraucher |
|---|---|---|
| F17 | 15 | Horn |
| F24 | 10 | Kühlerlüfter |
| F26; F 16 | 30 | Nebelleuchte |
| F26; F 16 | 30 | Nebelschlussleuchte |
| F8 | 25/15 | Radio |
| F26 | 30 | Scheibenwaschdüsen, beheizt |
| F26 | 30 | Linker Scheinwerfer |
| F 16 | 30 | Rechter Scheinwerfer |
| F18 | 30 | Soundsystem |
| F26 | 30 | Linkes Seitenlicht |
| F4; F25 | 20/40 | ABS, ESP |
| F26 | 30 | Linker blinker |
| F 16 | 30 | Rechte Wendungssignal |
| F 16 | 30 | Bremslicht, richtig |
| F26 | 30 | Bremslicht links |
| F19 | 30 | Scheibenwischer |
