Hier finden Sie die Sicherungskasten-Belegung für den Volkswagen Passat B5 der Baujahre 1997 bis 2005. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Volkswagen Passat B5 1997-2005
- Position des Sicherungskastens
- Sicherungsdiagramm (vor Mai 2002)
- Sicherungsdiagramm (ab Mai 2002)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Volkswagen Passat B5?
- Was zeigt die Sicherungsbelegung?
- Weitere Volkswagen Sicherungskasten-Belegungen
Sicherungsbelegung Volkswagen Passat B5 1997-2005
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Passat B5 ist die Sicherung Nr. 33, Nr. 17 (ab Mai 2002) im Sicherungskasten der Instrumententafel und die Sicherungen „A“, „B“ in der Hilfsrelaisplatte über der Relaisplatte.
Position des Sicherungskastens
Die Sicherungsplatte befindet sich hinter der Abdeckung an der Fahrerseitenkante der Instrumententafel.

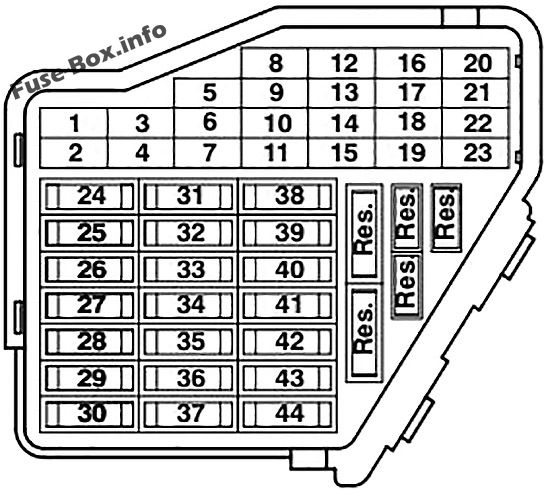

Sicherungsdiagramm (vor Mai 2002)
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (vor Mai 2002)
| № | Ampere | Stromkreise geschützt |
|---|---|---|
| 1 | 5 A. | Beheizte Waschdüse |
| 2 | 10 A | Blinkersystem |
| 3 | 5 A. | Licht für Handschuhfach, Klimaanlage |
| 4 | 5 A. | Kennzeichenbeleuchtung |
| 5 | 10 A | Kombiinstrument, Sitzheizung, Teststecker für Tempomat, Klimaanlage |
| 6 | 5A | Komfortmodul Komfortsystem |
| 7 | 10 A | Abs |
| 8 | 5 A. | Automatische Einstellung des Scheinwerferlichts, Telefonanlage |
| 9 | – – | frei |
| 10 | 5 A. | CD-Wechsler |
| 11 | 5 A. | Tempomat per Automatikgetriebe |
| 12 | 10 A | B + (Batterie positive Spannung) für On-Board-Diagnose (OBD) |
| 13 | 10 A | Bremslichter |
| 14 | 10 A | Komfortmodulsystem |
| 15 | 10 A | Instr. Cluster, Klimaanlage, Automatikgetriebe |
| 16 | – – | frei |
| 17 | 10 A | Navigation |
| 18 | 10 A | Rechter Scheinwerfer, Fernlicht |
| 19 | 10 A | Linker Scheinwerfer, Fernlicht |
| 20 | 10 A | Rechter Scheinwerfer, Abblendlicht |
| 21 | 10 A | Rechter Scheinwerfer, Abblendlicht |
| 22 | 5 A. | Parklicht, richtig |
| 23 | 5 A. | Parklicht links |
| 24 | 25 A. | Wischersystem |
| 25 | 30 A. | Umwälzsteuerung des Frischluftgebläses |
| 26 | 30 A. | Heckscheiben-Defogger |
| 27 | 15 A. | Heckscheibenwischersystem |
| 28 | 15 A. | Kraftstoffpumpe (FP) |
| 29 | 20 A. | Motorsteuerung |
| 30 | 20 A. | Schiebedach |
| 31 | 15 A. | Rückfahrscheinwerfer, Tempomat |
| 32 | 20 A. | Motorsteuerung |
| 33 | 15 A. | Zigarettenanzünder |
| 34 | 15 A. | Motorsteuerung, Einspritzdüsen |
| 35 | 30 A. | Anhängersteckdose |
| 36 | 15 A. | Nebellichter |
| 37 | 20 A. | Funksystem |
| 38 | 15 A. | Komfortsystem |
| 39 | 15 A. | Notblinksystem |
| 40 | 25 A. | Doppelhorn |
| 41 | – – | frei |
| 42 | – – | frei |
| 43 | – – | frei |
| 44 | 30 A. | Beheizte Sitze |
Sicherungsdiagramm (ab Mai 2002)
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (ab Mai 2002)
| № | Ampere | Stromkreise geschützt |
|---|---|---|
| 1 | 5 | Beheizte Waschdüse |
| 2 | 10 | Blinkersystem |
| 3 | – – | Nicht benutzt |
| 4 | 5 | Kennzeichenbeleuchtung |
| 5 | 10 | Elektrische Sitze, Klimaanlage, Telematik, Multifunktionslenkrad, elektrisches Schiebedach, Spiegelverstellung, HomeLink |
| 6 | 5 | Komfortmodul Komfortsystem |
| 7 | 10 | ABS, Tempomat, Motorsteuergerät |
| 8 | 5 | Automatische Einstellung des Scheinwerferlichts |
| 9 | 5 | Einparkhilfe |
| 10 | 5 | CD-Wechsler, Telematik, Multifunktionslenkrad, Navigation, Radio |
| 11 | 5 | Power Sitze mit Speicher |
| 12 | 10 | B + (positive Batteriespannung) für Data Link Connector (DLC) |
| 13 | 10 | Bremslichter |
| 14 | 10 | Komfortmodulsystem |
| 15 | 10 | Instr. Cluster, Klimaanlage, Automatikgetriebe |
| 16 | 5 | ABS, Lenkwinkelsensor |
| 17 | 10/15 | Steckdose, Telematik |
| 18 | 10 | Rechter Scheinwerfer, Fernlicht |
| 19 | 10 | Linker Scheinwerfer, Fernlicht |
| 20 | 15 | Rechter Scheinwerfer, Abblendlicht |
| 21 | 15 | Linker Scheinwerfer, Abblendlicht |
| 22 | 5 | Parklicht, richtig |
| 23 | 5 | Parklicht links |
| 24 | 25 | Wischersystem |
| 25 | 30 | Frischluftgebläse, Umwälzsteuerung, Klimaanlage, elektrisches Schiebedach |
| 26 | 30 | Heckscheiben-Defogger |
| 27 | 15 | Heckscheibenwischersystem |
| 28 | 20 | Kraftstoffpumpe (FP) |
| 29 | 20 | Motorsteuergerät, Kühlmittelventilator |
| 30 | 20 | Schiebedach |
| 31 | 15 | Rückfahrscheinwerfer, Tempomat, Automatikgetriebe, Spiegeleinstellungen, Diagnose |
| 32 | 20 | Motorsteuergerät (ECM), Tempomat |
| 33 | 15 | Zigarettenanzünder |
| 34 | 15 | Motorsteuergerät (ECM), Einspritzdüsen |
| 35 | 30 | Anhängersteckdose |
| 36 | 15 | Nebellichter |
| 37 | 20 | Funksystem, Navigation |
| 38 | 15 | Komfortmodulsystem |
| 39 | 15 | Notblinksystem |
| 40 | 25 | Doppelhorn |
| 41 | 25 | Telematik |
| 42 | 25 | Abs |
| 43 | 15 | Motorsteuergerät (ECM) |
| 44 | 30 | Beheizte Sitze |
ad vertisements

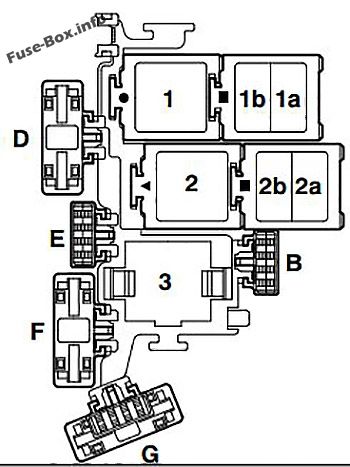

Relaisfeld
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| 1 | – – | Motronic Motorsteuergerät Stromversorgungsrelais (167), Motorcode BDP |
| 2 | – – | Relais der Sekundärluftinjektionspumpe (AIR) (373), (100) |
| 3 | – – | Motronic Motorsteuergerät Stromversorgungsrelais (429), (219) Hilfsmotorkühlmittel (EC) Pumpenrelais (53), (411) |
| B. | 10 | Sicherung für Injektoren (S116) |
| B. | 5 | Sicherung für die Motorkühlmittelpumpe (EC) |
| D. | 50 | Sicherung für Sekundärluftpumpe (S130) |
| E. | 40 | Sicherung für Zündspulenanschluss (S115) |
| F. | 5 | Sicherung des Motorsteuergeräts (ECM) (S102) |
| G | 10 | Motorelektronik-Sicherung (S282) |
Hilfsrelaisfeld hinter Relaisfeld
| № / A. | Elektronisches Bauteil |
|---|---|
| Relais: | |
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Relais zur Steuerung des Kühlmittelgebläses (FC) 80 W (373) |
| 4 | Nicht benutzt |
| 5 | Relais für die Steuerung des Kühlmittelgebläses erster Geschwindigkeit (FC) (373) |
| 6 | Relais zur Steuerung des Kühlmittelgebläses (FC) (373) |
| 7 | Relais für ABS mit ESP (373) |
| 8 | Relais zur Steuerung des Kühlmittelgebläses (FC) (370) |
| Sicherungen: | |
| 30A | ABS-Hydraulikpumpensicherung |
| 30A | Fensterheber-Sicherung |
| 30A / 40A / 60A | Sicherung des Kühlmittelgebläses |
| 5A | Sicherung des Kühlmittelgebläses |
| 30A / 50A | ABS-Hydraulikpumpensicherung |
| 30A | Power Seat Leistungsschalter – Beifahrersitz |
| 30A | Power Seat Leistungsschalter – Fahrersitz |
| 30A | Alarmsystem mit Diebstahlwarnsystem – Telematik |
| 15A | Alarmsystem mit Diebstahlwarnsystem |
| * Die Zahlen in Klammern geben die Produktionskontrollnummer an, die auf dem Relaisgehäuse angegeben ist. |

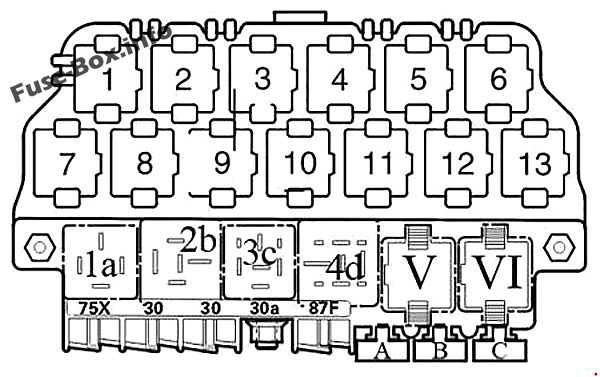

Hilfsrelaisfeld über Relaisfeld
Hilfsrelaisfeld über Relaisfeld
| № | Ampere | Elektronisches Bauteil |
|---|---|---|
| Relaisanordnung an der dreizehnfachen Hilfsrelaisplatte über der Relaisplatte | ||
| 1 | Kühlmittellüftersteuerung (FC) -A / C-Relais (373) | |
| 2 | Sonnendachrelais (79) | |
| 3 | A / C-Kupplungsrelais (267) A / C-Kupplungsrelais (384) |
|
| 4 | Tagfahrlicht-Umschaltrelais (173) | |
| 5 | Taxi Alarm Relais Fernlicht Scheinwerfer Relais Notblinkrelais |
|
| 6 | Wählhebel-Lichtrelais | |
| 7 | Nebelscheinwerferrelais (381) | |
| 8 | Steuermodul für Multifunktionslenkrad (451) Steuermodul für Multifunktionslenkrad (452) |
|
| 9 | Steuermodul für Multifunktionslenkrad (451) Steuermodul für Multifunktionslenkrad (452) |
|
| 10 | Bremskraftverstärkerelais (373) | |
| 11 | Taxi Alarm Relay Notblinkrelais (200) |
|
| 12 | Doppelhornrelais (53) Taxi-Alarmrelais |
|
| 13 | Park- / Neutralstellung (PNP) -Relais (175) Start der Verriegelungsrelais-Kupplungsposition (53) |
|
| Sicherungen an der dreizehnfachen Relaisplatte | ||
| EIN | 25 | Sicherung für Taxi |
| B. | 20 | Sicherung für Taxi |
| B. | 10 | Fernlicht links, |
| C. | 15 | Sicherung für die Vakuumpumpe des Bremssystems |
| D. | 20 | Sicherung für die hintere Konsole der Steckdose (12 V) |
| E. | 5 | Sicherung für Taxi |
| E. | 10 | Fernlicht rechts, |
| Relaispositionen auf dem Relaisfeld | ||
| 1a | Doppelhornrelais (53) | |
| 2b | Lastreduzierungsrelais (370) | |
| 3c | Nicht benutzt | |
| 4d | Relais für Kraftstoffpumpe (FP) (372) (409) | |
| V. | Intermittierendes Relais für Scheibenwischer / Waschmaschine ( 377) (389) Intermittierendes Relais / Scheibensensor für Scheibenwischer / Waschmaschine (192) | |
| VI | Intermittierendes Relais für Scheibenwischer / Waschmaschine ( 377) (389) Intermittierendes Relais / Scheibensensor für Scheibenwischer / Waschmaschine (192) | |
| Sicherungen am Relaisfeld | ||
| EIN | 20 | Sicherung für 12V Steckdose I im Gepäckraum |
| B. | 20 | Sicherung für 12V Steckdose II im Gepäckraum |
| C. | 10 | Sicherung für Taxi |
| * Die Zahlen in Klammern geben die Produktionskontrollnummer an, die auf dem Relaisgehäuse angegeben ist. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Volkswagen Passat B5?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
