In diesem Artikel betrachten wir den Audi A1 (8X) der ersten Generation, der von 2010 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Audi A1 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 , Informieren Sie sich über die Position der Sicherungsklappen im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Audi A1 2010-2018
Die Sicherung des Zigarettenanzünders / der Steckdose im Audi A1 ist die Sicherung №3 (schwarzer Halter) im Sicherungsblock der Instrumententafel auf der Fahrerseite.
Sicherungen an der Batterie im Gepäckraum (Sicherungshalter A)
Am Pluspol der Batterie (Modelle mit Batterie nur im Gepäckraum).

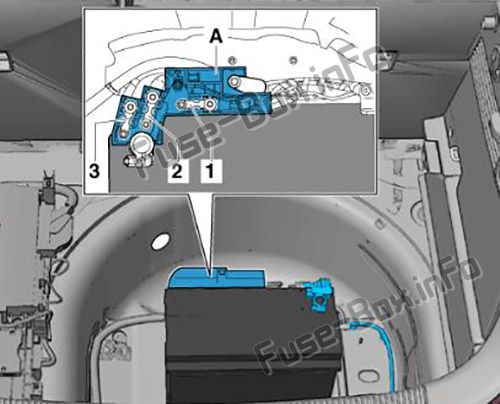

Sicherungen an der Batterie im Gepäckraum
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | – – | Nicht benutzt |
| 2 | 110 | Bordversorgung Versorgung der Motorkomponenten |
| 3 | – – | Nicht benutzt |
ad vertisements
Motorraum (Sicherungshalter B)

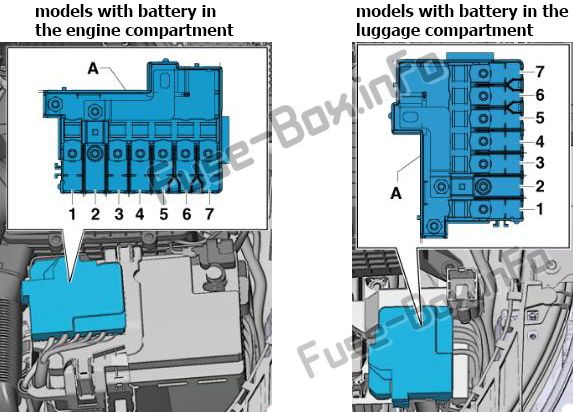

Sicherungen im Motorraum
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | 175 | Lichtmaschine -C- |
| 2 | 40 | Relais für niedrige Wärmeabgabe -J359- Heizelement für Zusatzlufterhitzer -Z35- |
| 3 | 110 | Modelle mit Batterie nur im Motorraum: Bordversorgung Versorgung der Motorkomponenten |
| 4 | 80 | Steuergerät für Servolenkung -J500- |
| 5 | 40/50 | Thermoschalter des Kühlerlüfters -F18- Steuergerät für Kühlerlüfter -J293- |
| 6 | 50 | Steuergerät für automatische Glühperiode -J179- |
| 7 | 60 | Relais für hohe Wärmeabgabe -J360- Zusatzheizelement -Z35- Batteriemonitor-Steuergerät -J3671) |
ad vertisements
Auf der Fahrerseite der Instrumententafel (Sicherungshalter C)

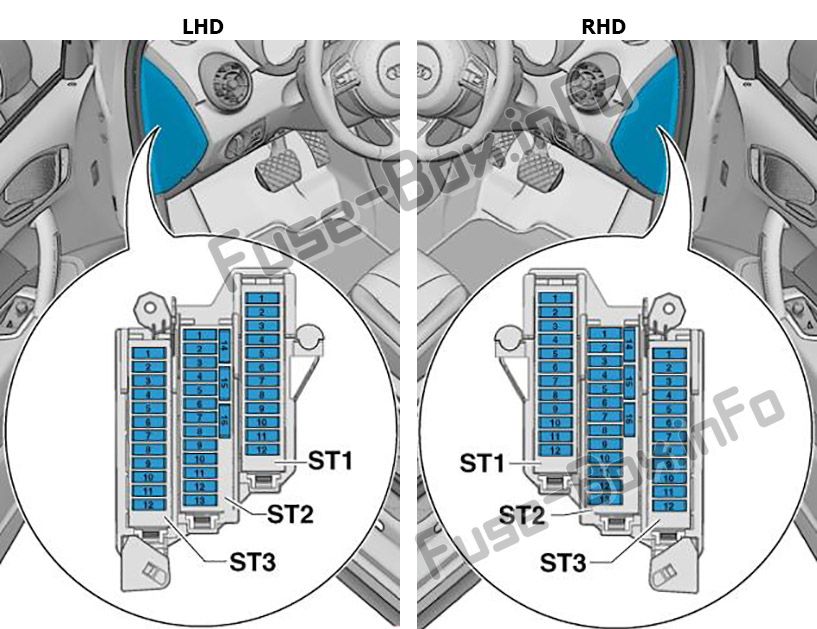

Sicherungskasten auf der Fahrerseite der Instrumententafel
| № | EIN | Funktion / Komponente |
|---|---|---|
| Schwarz | ||
| 1 | 30 | Steuergerät für digitales Soundpaket -J525- Spannungsstabilisator -J532- Radio -R- |
| 2 | 40 | Heizungssteuergerät -J65- X-Kontakt-Entlastungsrelais -J59- Frischluftgebläse-Steuergerät -J126- Frischluftgebläse -V2- |
| 3 | 20 | Zigarettenanzünder -U1- 12 V Steckdose -U5- |
| 4 | 15 | Steuergerät für Anhängerdetektor -J345- |
| 5 | 5 | Datenbus-Diagnoseschnittstelle -J533- |
| 6 | 30 | Steuergerät für Beifahrertür -J387- Steuergerät für hintere rechte Tür -J389- |
| 7 | 30 | Steuergerät für Fahrertür -J386- Steuergerät für linke hintere Tür -J388- |
| 8 | 30 | Beheiztes Heckscheibenrelais -J9- Beheizte Heckscheibe -Z1- |
| 9 | 25 | ABS-Steuergerät -J104- |
| 10 | 20 | Bordsteuergerät -J519- |
| 11 | 15 | Hochtonhorn -H2- Tieftonhorn -H7- Hupenrelais -J413- |
| 12 | 30 | Bordsteuergerät -J519- |
| Braun | ||
| 1 | 5 | Alarmhorn -H12- Diebstahlwarnsensor -G578- |
| 2 | 5 / 7.5 | Klemme 30 Spannungsversorgungsrelais -J317- (nur Modelle mit Dieselmotor) Motronic-Stromversorgungsrelais -J271- (nur Modelle mit Benzinmotor) Motorsteuergerät -J623- |
| 3 | 5 | Bordsteuergerät -J519- |
| 4 | 5/15 | ABS-Steuergerät -J104- Spannungsstabilisator 2 -J570- Allrad-Steuergerät -J492- (Modelle mit 2,0-l-Benzinmotor, ab Januar 2014) |
| 5 | – – | Vakant |
| 6 | 5 | Licht- / Regensensor -G397- Antennenverstärker für Mobiltelefon -R86- Telefonhalterung -R126- Vorderdachmodul -WX3- |
| 7 | 15/20 | Steuergerät für Kraftstoffpumpe -J538- (nur Modelle mit Benzinmotor) Relais Kraftstoffpumpe -J17- (nur Modelle mit Dieselmotor) |
| 8 | 10 | Relais für Hilfskühlmittelpumpe -J496- bis Oktober 2014 |
| 9 | 5 | Steuergerät für Lenksäulenelektronik -J527- |
| 10 | 5 | Lichtschalter -E1- |
| 11 | 10 | Klimatronisches Steuergerät -J255- Steuergerät für Klimaanlage -J301- Steuergerät für Beifahrertür -J387- (bis April 2012) Steuergerät für hintere rechte Tür -J389- (bis April 2012) 16-poliger Stecker -T16-, Diagnoseanschluss |
| 12 | 10 | Steuergerät für Fahrertür -J386- (bis April 2012) Steuergerät für linke hintere Tür -J388- (bis April 2012) |
| 13 | 10 | Bordsteuergerät -J519- |
| 14 | 20 | Relais für Steckdosen -J807- (nur Modelle ohne Anhängersteckdose) |
| 15 | 30 | Bordsteuergerät -J519- |
| 16 | 20 | Wischermotor-Umschaltrelais 1 -J368- (bis Oktober 2014) Modelle mit 2,0 l Benzinmotor, ab Januar 2014, Modelle mit 1,8 l Benzinmotor, ab November 2014: Stromversorgungsrelais für Motorkomponenten -J757- Zündspule 1 mit Ausgangsstufe -N70-23) 24) Zündspule 2 mit Ausgangsstufe -N127-23) 24) Zündspule 3 mit Ausgangsstufe -N291-23) 24) Zündspule 4 mit Ausgangsstufe -N292-23) 24) |
| rot | ||
| 1 | 5/20 | Steuergerät für automatische Glühperiode -J179- Vakuumpumpe für Bremsen -V192- |
| 2 | 5/10 | Bremslichtschalter -F- (bis Oktober 2011) Bremspedalschalter -F63- (bis Oktober 2011) Hilfskühlmittelpumpenrelais -J496- Lambdasondenheizung -Z19- (bis Oktober 2011) Lambdasondenheizung 1 nach Katalysator -Z29-, (bis Oktober 2011) Versorgungssicherung 9 am Sicherungshalter F -SF9-, (von November 2011 bis Oktober 2014) Versorgungssicherung 10 am Sicherungshalter F -SF10- (von November 2011 bis Oktober 2014) ) ABS-Steuergerät -J104-, ab November 2011 |
| 3 | 5 / 7.5 / 15 | Luftmassenmesser -G70-, bis Oktober 2014 Kraftstoffpumpenrelais -J17-, bis Oktober 2014 Relais für niedrige Wärmeabgabe -J359-, bis Oktober 2014 Relais für hohe Wärmeleistung -J360-, bis Oktober 2014 Stromversorgung der Motorkomponenten Relais -J757-, bis Oktober 2014 Kraftstoffdruckregelventil -N276-, bis Oktober 2014 Kühlmittelumwälzpumpe -V50-, bis Oktober 2014 |
| 4 | 15/25/30 | Motorsteuergerät -J623- Geber für Kupplungsstellung -G476-, bis Oktober 2011 Bremslichtschalter -F- bis Oktober 2011 |
| 5 | 15/20/25/30 | Zündspule 1 mit Endstufe -N70- bis Oktober 2014 Zündspule 2 mit Endstufe -N127- bis Oktober 2014 Zündtransformator -N152- bis Oktober 2014 Kraftstoffdruckregelventil -N276- bis Oktober 2014 Kraftstoffdosierventil -N290-, bis Oktober 2014 Zündspule 3 mit Endstufe -N291-, bis Oktober 2014 Zündspule 4 mit Endstufe -N292- bis Oktober 2014 |
| 6 | 10/20 | Steuergerät für Kühlerlüfter -J293- bis Oktober 2014 Heizelementrelais -J925- bis Oktober 2014 Magnetventil für Ladedruckregelung -N75- bis Oktober 2014 Aktivkohlefilter-Magnetventil 1 -N80- bis Oktober 2014 Auslassnockenwellensteuerventil 1 -N205- bis Oktober 2014 Umwälzventil für Turbolader -N249- bis Oktober 2014 Ansaugkrümmerklappenventil -N316- bis Oktober 2014 Auslassnockenwellensteuerventil 1 -N318- bis Oktober 2014 Umschaltventil für Abluftkühler -N345- bis Oktober 2014 Öldruckregelventil -N428- bis Oktober 2014 Einlassnockeneinsteller für Zylinder 2 -N583- bis Oktober 2014 Auslassnockeneinsteller für Zylinder 2 -N587- bis Oktober 2014 Einlassnockeneinsteller für Zylinder 3 -N591- bis Oktober 2014 Auslassnockeneinsteller für Zylinder 3 -N595- bis Oktober 2014 Pumpe für Abgasrückführungskühler -V400- |
| 7 | 5 | CD-Wechsler -R41- |
| 8 | 5 | Steuergerät für Internetzugang -J666- Steuergerät für Chipkartenleser -J676- Radio -R- TV-Tuner -R78- |
| 9 | 5 | Steuergerät im Schalttafeleinsatz -J285- |
| 10 | 5 | Relais für automatischen Blendschutz-Innenspiegel -J910- Automatischer Blendschutz -Innenspiegel -Y7- |
| 11 | 7,5 / 15 | Radio -R- Steuergerät für Informationselektronik 1 -J794- |
| 12 | 5 | Anzeigeeinheit für Frontinformationsanzeige und Bedieneinheit Steuergerät -J685- |
ad vertisements
Auf der Beifahrerseite der Instrumententafel (Sicherungshalter D)
Sicherungskasten auf der Beifahrerseite der Instrumententafel
| № | EIN | Funktion / Komponente |
|---|---|---|
| Schwarz | ||
| 1 | 7.5 | ESL-Steuereinheit -J764- |
| 2 | 20 | Steuergerät für Anhängerdetektor -J345- |
| 3 | 20 | Steuergerät für Anhängerdetektor -J345- |
| 4 | 7,5 / 30 | Mechatronisches Aggregat für Doppelkupplungsgetriebe -J743- bis Oktober 2014 Elektronisch gesteuertes Dämpfungssteuergerät -J250- ab Januar 2014 |
| 5 | 30 | Relais für Scheinwerferwaschanlage -J39- Pumpe für Scheinwerferwaschanlage -V11- |
| 6 | 5 | Schnittstellensteuergerät für Fahrzeugortungssystem -J843- |
| 7 | 7.5 | Berechtigungssteuergerät eingeben und starten -J518- |
| 8 | 15 | Mechatronische Einheit für Doppelkupplungsgetriebe -J743-, bis Oktober 2014 |
| 9 | 20 | Schiebedachmotor -V1- |
| 10 | 7.5 | Steuergerät für Wählhebelsensoren -J587- |
| 11 | 15 | Stromversorgungsrelais für Motorkomponenten -J757- bis Oktober 2014 Kraftstoffdruckregelventil -N276- bis Oktober 2014 |
| 12 | – – | Vakant |
| Braun | ||
| 1 | 5 | Rückfahrlichtschalter -F4- Steuergerät für Wählhebelsensoren -J587- Mechatronisches Gerät für Doppelkupplungsgetriebe -J743- |
| 2 | 10 | Hochdruckgeber -G65- Ölstands- und Öltemperaturgeber -G266- Steuergerät für Klimaanlage -J301- Relais für Steckdosen -J807- Automatischer Blendschutz -Innenspiegel -Y7- 16-poliger Stecker -T16-, Diagnoseanschluss |
| 3 | 5 | Datenbus-Diagnoseschnittstelle -J533- |
| 4 | 5 | Heizungssteuergerät -J65- Steuergerät für strukturellen Schall -J869- |
| 5 | 7.5 | Lichtschalter -E1- Anlasserrelais 1 -J906- Spannungsstabilisator -J532- Anlasserrelais 2 -J907- Relais für automatischen Blendschutz -Innenspiegel -J910- Scheinwerfer vorne links -MX1- Scheinwerfer vorne rechts -MX2- |
| 6 | 5 | Lichtschalter -E1- |
| 7 | 5 | ABS-Steuergerät -J104-, bis Oktober 2014 Spannungsstabilisator 2 -J570-, bis Oktober 2014 Elektronisch gesteuertes Dämpfungssteuergerät -J250-, ab Januar 2014 |
| 8 | 5 | Beheizter Fahrersitzregler -E94- Beheizter Beifahrersitzregler -E95- Taste für Warnblinkanlage -E229- Beheizte Heckscheibentaste -E230- TCS- und ESP-Taste -E256- Einparkhilfe- Taste -E266- Reifendruckkontrollanzeigetaste -E492- Start / Stopp-Betriebstaste -E693- Steuergerät für Anhängerdetektor -J345- Linkes Waschstrahl- Heizelement -Z20- Rechtes Waschstrahl- Heizelement -Z21- |
| 9 | 5 | Steuergerät für Servolenkung -J500- |
| 10 | 5 / 7.5 | Luftmassenmesser -G70- Kraftstoffpumpensteuergerät -J538- Kurbelgehäuseentlüftungsheizelement -N79- |
| 11 | 5 | Airbag-Steuergerät -J234- Warnleuchte für Beifahrerairbag deaktiviert -K145- |
| 12 | 5 | Steuergerät für Einparkhilfe -J446- |
| 13 | 5 | Steuergerät zur Steuerung der Scheinwerferreichweite -J431- |
| 14 | 30 | Steuergerät für Sitzheizung -J882- |
| 15 | 15 | Heckscheibenwischermotor -V12- |
| 16 | 5 | Motorsteuergerät -J623- Luftmassenmesser -G70- |
| rot | ||
| 1 | – – | Vakant |
| 2 | – – | Vakant |
| 3 | 10 | Allrad-Steuergerät -J492-, schrittweises Auslaufen |
| 4 | – – | Vakant |
| 5 | – – | Vakant |
| 6 | – – | Vakant |
| 7 | – – | Vakant |
| 8 | – – | Vakant |
| 9 | – – | Vakant |
| 10 | 5/10 | Spezielles Fahrzeugsteuergerät -J608- |
| 11 | – – | Vakant |
| 12 | – – | Vakant |
ad vertisements
Sicherungs- / Relaisfeld unter dem Lenkrad (Sicherungshalter F)
Sicherungs- / Relaisverkleidung unter dem Lenkrad
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | 40 | Spannungsstabilisator -J532- |
| 2 | 50 | Versorgungssicherungsträger 1 -ST1- im Sicherungshalter D -SD- |
| 3 | 40 | Klemme 15 Spannungsversorgungsrelais -J329- |
| 4 | 40 | ABS-Steuergerät -J104- |
| 5 | 5 | Spannungsstabilisator 2 -J570-, allmähliches Auslaufen |
| 6 | 5 | Bordversorgungssteuergerät -J519- Spannungsstabilisator -J532- Spannungsstabilisator 2 -J570-, schrittweises Auslaufen Motorsteuergerät -J623- |
| 16 | 10 | Bremslichtschalter -F- (von November 2011 bis Oktober 2014) Geber für Kupplungsposition -G476- (von November 2011 bis November 2014) |
| 17 | 5 | Lambdasondenheizung -Z19- (von November 2011 bis Oktober 2014) Lambdasondenheizung 1 nach Katalysator -Z29- (von November 2011 bis November 2014) |
In der Elektronikbox (Sicherungshalter B / Sicherungshalter H)
ad vertisements
Nur für Modelle der S1-Version ab Januar 2014 Nur
für Modelle ab November 2014
Sicherungen in der Elektronikbox
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | 110 | Modelle mit Batterie nur im Motorraum, bis Oktober 2014: Bordversorgung Versorgung der Motorkomponenten |
| 1 | 5 | Modelle ab November 2014: Kühlerlüfter-Steuergerät -J293- Kühlerlüfter -V7- |
| 2 | 250 | Lichtmaschine -C- Spannungsregler -C1- |
| 3 | – – | Batterie + |
| 4 | 80 | Steuergerät für Servolenkung -J500- |
| 5 | 50 | Modelle nur mit Dieselmotor, ab November 2014: Automatisches Steuergerät für die Glühperiode -J179- Glühkerze 1 -Q10- Glühkerze 2 -Q11- Glühkerze 3 -Q12- Glühkerze 4 -Q13- |
| 6 | 50 | Modelle bis Oktober 2014: Kühlerlüfter-Steuergerät -J293- Kühlerlüfter -V7- |
| 6 | – – | Modelle mit Batterie nur im Motorraum, ab November 2014: Nicht verwendet |
| 6 | – – | Sicherung 5 am Sicherungshalter B (-SB5-) überbrückt |
| 125 | Modelle mit Batterie nur im Motorraum, ab November 2014: Bordversorgung Versorgung der Motorkomponenten |
ad vertisements
In der Elektronikbox (Sicherungshalter H)

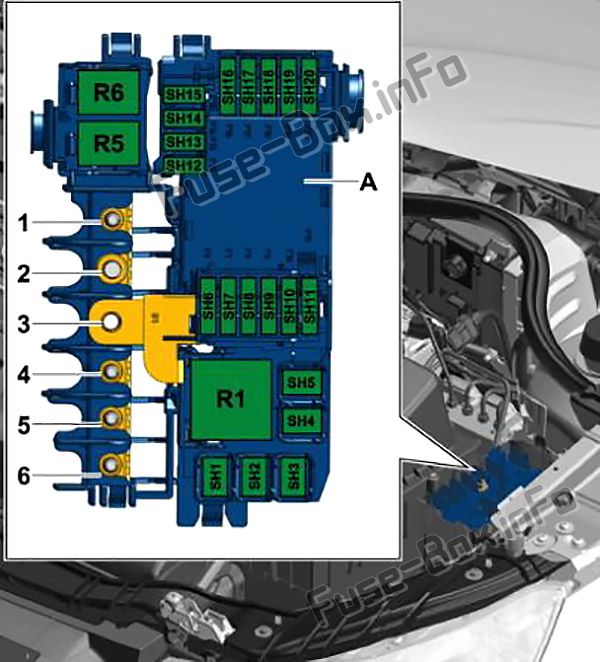

Sicherungen in der Elektronikbox
| № | EIN | Funktion / Komponente |
|---|---|---|
| 1 | 40 | Heizelement für Zusatzlufterhitzer -Z35-, Stufe 1 |
| 2 | 30 | Steuergerät für Kühlerlüfter -J293- Kühlerlüfter -V7- |
| 3 | – – | Vakant |
| 4 | 40 | Heizelement für Zusatzlufterhitzer -Z35-, Stufe 2 |
| 5 | 40 | Heizelement für Zusatzlufterhitzer -Z35-, Stufe 3 |
| 6 | 30 | Mechatronische Einheit für Doppelkupplungsgetriebe -J743- |
| 7 | 7.5 | Motorsteuergerät -J623- |
| 8 | 20 | Wischermotor- Umschaltrelais 1 -J368- Wischermotor- Umschaltrelais 2 -J369- |
| 9 | 5 | Batteriemonitor-Steuergerät -J367- |
| 10 | 10 | Unterdrückungsfilter -C24- |
| 11 | – – | Vakant |
| 12 | 10/15 | Nur für Modelle mit 1,0 l / 1,4 l Benzinmotor: Lambdasondenheizung -Z19- Lambdasondenheizung 1 nach Katalysator -Z29- |
| 13 | 5 | Bremslichtschalter -F- Geber für Kupplungsposition -G476- |
| 14 | 5/10 | Thermoschalter für Klimaanlagenabschaltung -F163- Kraftstoffdosierventil -N290- Öldruckregelventil -N428- Zylinderkopfkühlmittelventil -N489- Kühlmittelumwälzpumpe -V50- Umwälzpumpe -V55- Ladeluftkühlpumpe -V188- Zusatzheizungspumpe -V488- |
| 15 | 5 | Bordversorgungssteuergerät -J519-, T52c / 34 Motorsteuergerät -J623-, T91 / 67; T94 / … Spannungsstabilisator -J532-, T12aa / 4 |
| 16 | 30 | Anlasser -B- |
| 17 | 15/30 | Motorsteuergerät -J623- |
| 18 | 5/10 | Geber für Ölstand und Öltemperatur -G266- Kraftstoffpumpenrelais -J17- Steuergerät für Kühlerlüfter -J293- Relais für niedrige Wärmeabgabe -J359- Relais für hohe Wärmeabgabe -J360- Magnetventil für Ladedruckregelung -N75- Umwälzventil für Turbolader -N249 – Ansaugkrümmerklappenventil -N316- Öldruckregelventil -N428- Kühlölventil -N471- |
| 19 | 7.5 / 10.20 | Stromversorgungsrelais für Motorkomponenten -J757- Kraftstoffdruckregelventil -N276- Kraftstoffdosierventil -N290- Einspritzventil 2 für Zylinder 1 -N532- Einspritzventil 2 für Zylinder 2 -N533- Einspritzventil 2 für Zylinder 3 -N534- Einspritzventil 2 für Zylinder 4 -N535- Antrieb 1 zur Nockenwelleneinstellung -F366- Antrieb 2 zur Nockenwelleneinstellung -F367- Antrieb 3 zur Nockenwelleneinstellung -F368- Antrieb 4 zur Nockenwelleneinstellung -F369- Antrieb 5 zur Nockenwelleneinstellung -F370- Antrieb 6 zur Nockenwelleneinstellung -F371 – Antrieb 7 zur Nockenwelleneinstellung -F372- Antrieb 8 zur Nockenwelleneinstellung -F373- Vakuumpumpe für Bremsen -V192- |
| 20 | 5 / 10.20 | Steuergerät für automatische Glühperiode -J179- Steuergerät für Abgasklappe -J883- Heizelement für Kurbelgehäuseentlüftung -N79- Magnetventil für Aktivkohlefilter 1 -N80- Steuerventil für Nockenwelle 1 -N205- Steuerventil für Abgasnockenwelle 1 -N318- Fortsetzung der Kühlmittelumwälzpumpe -V51- Sender 1 für Sekundärluftdruck -G609- Sender 2 für Sekundärluftdruck -G610- |
