Hier finden Sie die Sicherungskasten-Belegung für den Chevrolet Tahoe der Baujahre 1995 bis 1999. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Chevrolet Tahoe / GMC Yukon 1995-1999
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Chevrolet Tahoe?
- Was zeigt die Sicherungsbelegung?
- Weitere GMC Sicherungskasten-Belegungen
Sicherungsanordnung Chevrolet Tahoe / GMC Yukon 1995-1999
Die Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Tahoe sind die Sicherungen №7 „AUX PWR“ (Aux Power Outlet) und №13 „CIG LTR“ (Zigarettenanzünder) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

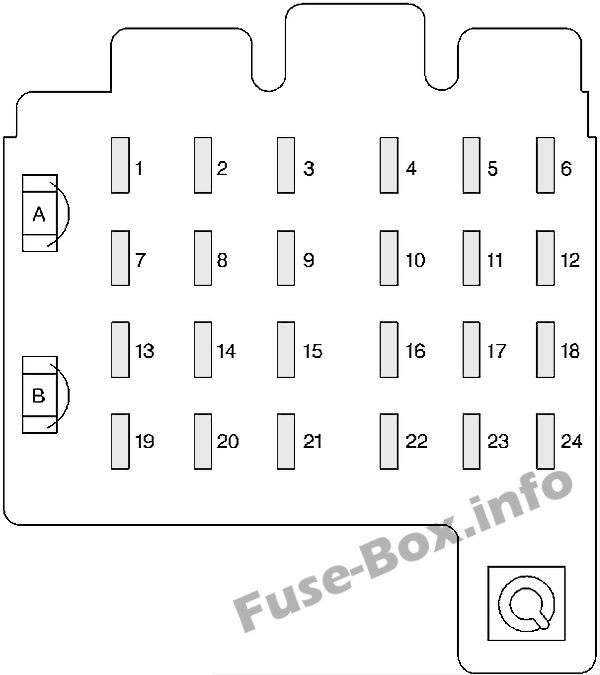

Sicherungsdiagramm
Belegung der Sicherungen in der Instrumententafel
| № | Name | Stromkreis geschützt |
|---|---|---|
| 1 | STOP/HAZ | Stopp/TCC-Schalter, Summer, CHMSL, Warnblinker, Bremsleuchten |
| 2 | T-FALL | Verteilergetriebe |
| 3 | CTSY | Höflichkeitslampen, Cargo-Lampe, Handschuhfach-Lampe, Kuppel-/Leselampen, Kosmetikspiegel, Power-Spiegel |
| 4 | GAGES | 1995: IP-Cluster, DRL-Relais, HDLP-Schalter, Keyless Entry, Low Coolant Module 1996-1999: Kombiinstrument, DRL-Relais, Lampenschalter, Keyless Entry, Low Coolant Module, beleuchtetes Einstiegsmodul, DRAC (Dieselmotor) |
| 5 | RR WAC | RR HLK-Steuerungen |
| 6 | KREUZFAHRT | Tempomat |
| 7 | AUX PWR | Aux-Steckdose |
| 8 | KURBEL | 1995: Dieselkraftstoffpumpe, DERM, ECM 1996-1997: Airbagsystem 1999: Kurbel |
| 9 | PARK LPS | 1995: Lic-Lampe, Standlicht, Rücklicht, Dachmarkierungsleuchte, Tdi1-Torleuchten, vordere Seitenmarkierungen, Türschalter Illum , Kotflügelleuchte 1996-1999: Kennzeichenleuchte, Parkleuchten, Rückleuchten, Dachmarkierungsleuchten, Heckklappenleuchten, vordere Seitenmarkierungen , Nebelscheinwerferrelais, Türschalterbeleuchtung, Kotflügelleuchten, Scheinwerferschalterbeleuchtung |
| 10 | AIRBAG | 1995: DERM 1996-1999: Airbag-System |
| 11 | WISCHER | Wischermotor, Waschpumpe |
| 12 | HTR-A/C | Klimaanlage, Klimaanlagengebläse, Hochgebläserelais |
| 13 | CIG LTR | Leistungsverstärker, Heckscheibe, Zigarettenanzünder, Türschlossrelais, elektrisch verstellbarer Lendensitz |
| 14 | ILLUM | 1995: 4WD, Blinker, LP-Cluster, HLK-Bedienelemente, RR HLK-Bedienelemente, IP-Schalter, Radiobeleuchtung 1996-1999: 4WD Blinker, Cluster, Komfortbedienelemente vorne und hinten, Instrumentenschalter, Radiobeleuchtung, Gongmodul |
| fünfzehn | DRL-FOG | DRL-Relais, Nebelscheinwerfer-Relais |
| 16 | TURN-B/U | Blinker vorn und hinten, Rückfahrscheinwerfer, BTSI-Magnetventil |
| 17 | RADIO | Radio (Zündung) |
| 18 | BREMSE | 1995: DRAC, 4WAL PCM. ABS, Cruise 1996-1999: 4WAL/VCM, ABS, Tempomat |
| 19 | RADIO BATT | Funk (Batterie) |
| 20 | TRANS | 1995: PRNDL, Automatikgetriebe, Tacho, Prüfanzeigen Tell Tale 1996-1999: PRNDL, Automatikgetriebe, Tachometer, Prüfanzeigen, Warnleuchten Warning |
| 21 | 1995-1996: Nicht verwendet 1997-1999: Variable Effort-Lenkung/Sicherheit/Lenkung |
|
| 22 | Nicht benutzt | |
| 23 | RR-Wischer | Heckscheibenwischer, Heckwaschpumpe |
| 24 | 4WD | 1995: Vorderachse, 4WD- Kontrollleuchte 1996-1999: Vorderachse, 4WD-Kontrollleuchte, TP2-Relais (Benzinmotor) |
| A (Leistungsschalter) | DWR ACCY | Pwr-Türschloss, 6-Wege-Pwr-Sitz, schlüsselloses Zugangsmodul |
| B (Leistungsschalter) | PWR WDOS | Power-Fenster |
ad vertisements
Lage des Sicherungskastens
Es befindet sich im Motorraum auf der Fahrerseite.

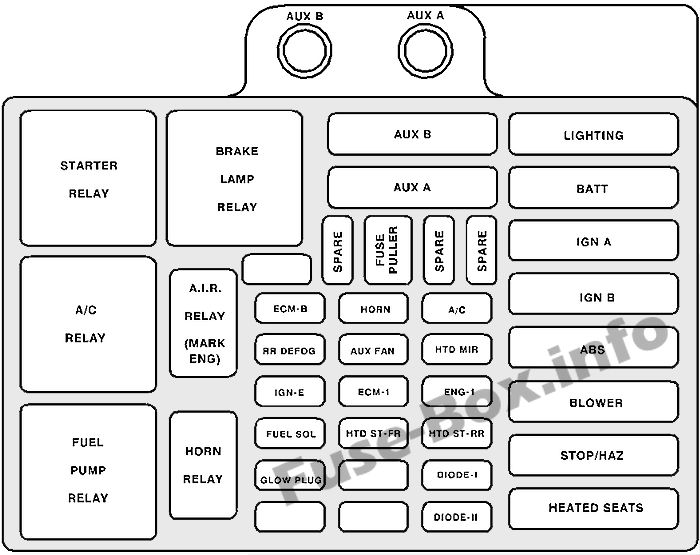

Sicherungsdiagramm
Zuordnung der Sicherungen und Relais im Motorraum (1997-1999)
| Name | Stromkreis geschützt |
|---|---|
| ECM-B | Kraftstoffpumpe, PCM/VCM |
| RR ENTSCHLAG | Heckscheibenheizung (falls vorhanden) |
| IGN-E | Zusatzlüfterrelaisspule, Klimakompressorrelais, Heißbrennstoffmodul |
| KRAFTSTOFFSOL | Kraftstoff-Magnetventil (Dieselmotor) |
| GLÜHKERZE | Glühkerzen (Dieselmotor) |
| HORN | Hupe, Lampen im Motorraum |
| AUX-LÜFTER | Zusatzlüfter |
| ECM-1 | Injektoren, PCM/VCM |
| HTD ST-FR | Beheizte Vordersitze |
| Klimaanlage | Klimaanlage |
| HTD MIR | Beheizte Außenspiegel (falls vorhanden) |
| GER-1 | Zündschalter, AGR, Kanisterspülung, EVRV-Leerlaufmagnet, beheizter O2, Kraftstoffvorwärmer (Dieselmotor), Wassersensor (Dieselmotor) |
| HTD ST-RR | Nicht benutzt |
| BELEUCHTUNG | Scheinwerfer- und Panel-Dimmerschalter, Nebel- und Innensicherungen |
| BATT | Batterie, Sicherungsblock-Sammelschiene |
| IGN-A | Zündschloss |
| IGN-B | Zündschloss |
| Abs | Antiblockier-Bremsmodul |
| GEBLÄSE | Hallo Gebläse und hintere Gebläserelais |
| STOP/HAZ | Bremsleuchten |
| BEHEIZTE SITZE | Sitzheizung (falls vorhanden) |
