In diesem Artikel finden Sie Sicherungskastendiagramme von GMC Sierra 2019, 2020, 2021 und 2022 , erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren mehr über die Zuordnung jeder Sicherung (Sicherungsanordnung) und jedes Relais.
der Inhalt
Sicherungslayout GMC Sierra 2019-2022…
Die Sicherungen für den Zigarettenanzünder (Steckdose) im GMC Sierra sind die Sicherungen F27, F28 und die Leistungsschalter CB1, CB2, CB3 und CB4 im Sicherungskasten des rechten Instrumentenbretts.
Lage des Sicherungskastens
Sicherungsblock Instrumententafel (links)
Die linke Zugangsklappe zum Sicherungsblock der Instrumententafel befindet sich an der Kante der Instrumententafel auf der Fahrerseite.

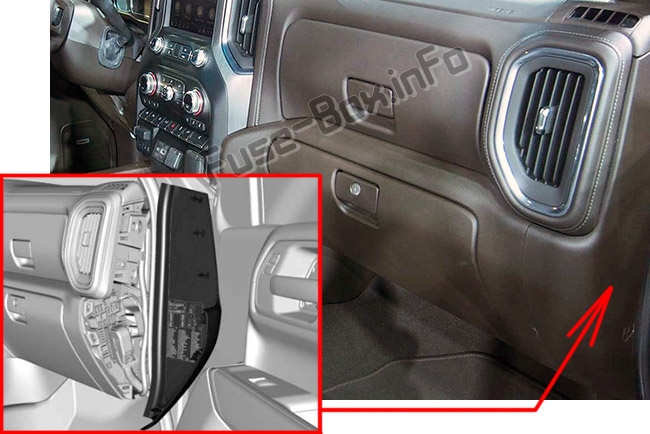

Sicherungsblock Instrumententafel (rechts)
Die Zugangsklappe zum rechten Instrumententafel-Sicherungsblock befindet sich an der Kante der Instrumententafel auf der Beifahrerseite.

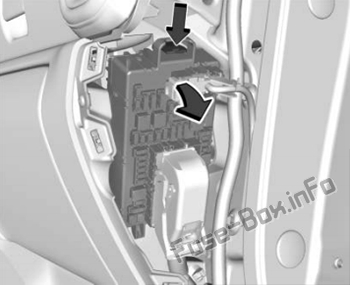

Um auf die Rückseite des Blocks zuzugreifen:
1) Drücken Sie die Lasche oben am Sicherungsblock nach unten;
2. Ziehen Sie die Oberseite des Blocks nach außen;
3. Führen Sie die Schritte 1-2 zur Neuinstallation in umgekehrter Reihenfolge aus.

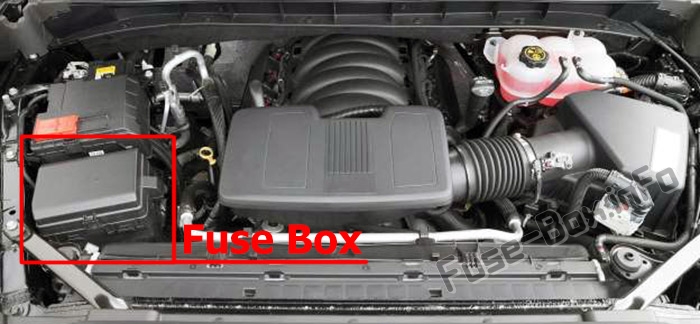

Motorraum
Sicherungskasten Diagramme
2019, 2020
Motorraum
Anzeigen _
Zuordnung der Sicherungen im Motorraum (2019, 2020)
| № | Verwendungszweck |
|---|---|
| 1 | Fernlicht links |
| 2 | Fernlicht rechts |
| 3 | Scheinwerfer links |
| 4 | Scheinwerfer rechts |
| 6 | Tim |
| 7 | Nicht benutzt |
| 8 | Nebelscheinwerfer |
| 9 | VKM |
| 10 | Nicht benutzt |
| 11 | Polizeiausrüster |
| 12 | Nicht benutzt |
| 13 | Waschmaschine vorne |
| 14 | Unterlegscheibe hinten |
| fünfzehn | MSB-Treiber |
| 16 | Nicht benutzt |
| 17 | IECL 1 |
| 19 | DC/AC-Wechselrichter |
| 20 | 2019: IECR 2 2020: IECR 2 (LD) / EBCM2 (HD) |
| 21 | MSB-Pass |
| 22 | IECL 2 |
| 24 | 2019: Eboost 1 2020: EBCM 1 |
| 25 | AUFN |
| 26 | Nicht benutzt |
| 27 | Horn |
| 28 | Nicht benutzt |
| 29 | Nicht benutzt |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Heckscheibenheizung |
| 33 | Beheizter Spiegel |
| 34 | Standlicht links |
| 37 | Euro-Anhänger |
| 38 | Tim |
| 39 | Nicht benutzt |
| 40 | Diverse Zündung |
| 41 | Anhänger-Parkleuchte |
| 42 | Parkleuchte rechts |
| 44 | Nicht benutzt |
| 45 | Zweite Kraftstoffpumpe |
| 46 | Zündung des Motorsteuergeräts |
| 47 | Zündung des Getriebesteuergeräts |
| 48 | Nicht benutzt |
| 49 | Getriebesteuermodul |
| 50 | A/C-Kupplung |
| 51 | Steuermodul für Verteilergetriebe |
| 52 | Frontscheibenwischer |
| 53 | Mittig hochgesetzte Bremsleuchte |
| 54 | Anhänger-Rückfahrleuchte |
| 55 | Anhänger-Rückfahrleuchte |
| 56 | TRAURIG |
| 57 | TTPM |
| 58 | 2019: Anlasser 2020: Anlasser (LD & HD DSL) |
| 60 | Aktives Kraftstoffmanagement 1 |
| 61 | VES |
| 62 | Integriertes Chassis-Steuermodul/CVS |
| 63 | Anhängerbatterie |
| 65 | Hilfselektrik im Motorraum |
| 66 | Lüftermotor links |
| 67 | Aktives Kraftstoffmanagement 2 |
| 68 | Nicht benutzt |
| 69 | 2019: Starterritzel 2020: Starterritzel (LD) / Startermotor (HD Gas) |
| 71 | Lüfter |
| 72 | Lüfter rechts |
| 73 | Anhänger-Brems-/Blinker links |
| 74 | Tim |
| 75 | DEFC |
| 76 | Elektrisches RNG BDS |
| 78 | Motorsteuerungsmodul |
| 79 | Hilfsbatterie |
| 80 | Kabinenkühlpumpe |
| 81 | Anhänger-Brems-/Blinker rechts |
| 82 | Tim |
| 83 | FTZM |
| 84 | Anhängerbremse |
| 85 | ENG |
| 86 | Motorsteuerungsmodul |
| 87 | Injektor B gerade |
| 88 | O2 B-Sensor |
| 89 | O2 A-Sensor |
| 90 | Injektor A ungerade |
| 91 | Drosselklappensteuerung des Motorsteuergeräts |
| 92 | Coole Lüfterkupplung |
| Relais | |
| 5 | Scheinwerfer |
| 18 | DC/AC-Wechselrichter |
| 23 | Heckscheibenheizung |
| 35 | Standlicht |
| 36 | Laufen/Kurbeln |
| 43 | Zweite Kraftstoffpumpe |
| 59 | A/C-Kupplung |
| 64 | 2019: Anlasser. 2020: Anlasser (LD & HD DSL) / Lüfterkupplung (HD Gas) |
| 70 | 2019: Anlasserritzel. 2020: Starterritzel (LD) / Startermotor (HD Gas) |
| 77 | Antriebsstrang |

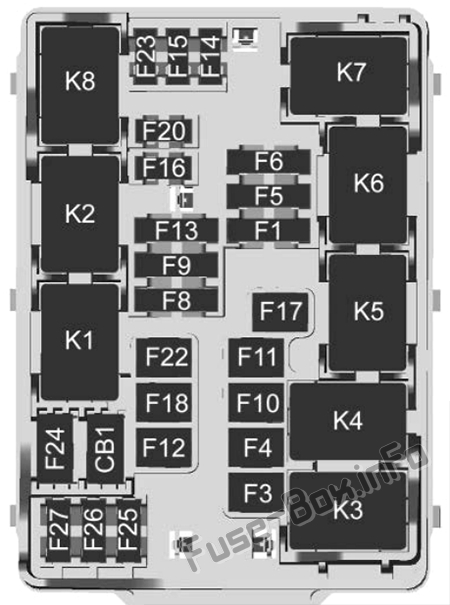

Sicherungsblock Instrumententafel (links)
Anzeigen _
Belegung der Sicherungen im Sicherungsblock Instrumententafel links (2019, 2020)
| № | Verwendungszweck |
|---|---|
| F1 | Sitzheizung hinten links/rechts |
| F3 | Euro-Anhänger |
| F4 | Nicht benutzt |
| F5 | Frontpolster |
| F6 | Beheizte und gekühlte Sitze links/rechts |
| F8 | Fond-Entertainment/Diebstahlsicherung |
| F9 | Passiver Einstieg/Passiver Start/Fahrersitzmodul |
| F10 | Nicht benutzt |
| F11 | Sonnenschirm |
| F12 | Elektrisch verstellbarer Beifahrersitz |
| F13 | Export-Nebenantrieb/Sonderausstattung Option 1 |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | AMPERE |
| F17 | MFEG |
| F18 | Nicht benutzt |
| F20 | Endtor |
| F22 | Schiebefenster hinten |
| F23 | Nicht benutzt |
| F24 | Nicht benutzt |
| F25 | Nicht benutzt |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| Leistungsschalter | |
| CB1 | Nicht benutzt |
| Relais | |
| K1 | Heckschiebefenster offen |
| K2 | Heckschiebefenster schließen |
| K3 | MFEG Hauptfach 1 |
| K4 | MFEG Nebenfach 1 |
| K5 | MFEG Nebenfach 2 |
| K6 | MFEG Hauptfach 2 |
| K7 | Diebstahlschutz |
| K8 | Nicht benutzt |
Anzeigen _

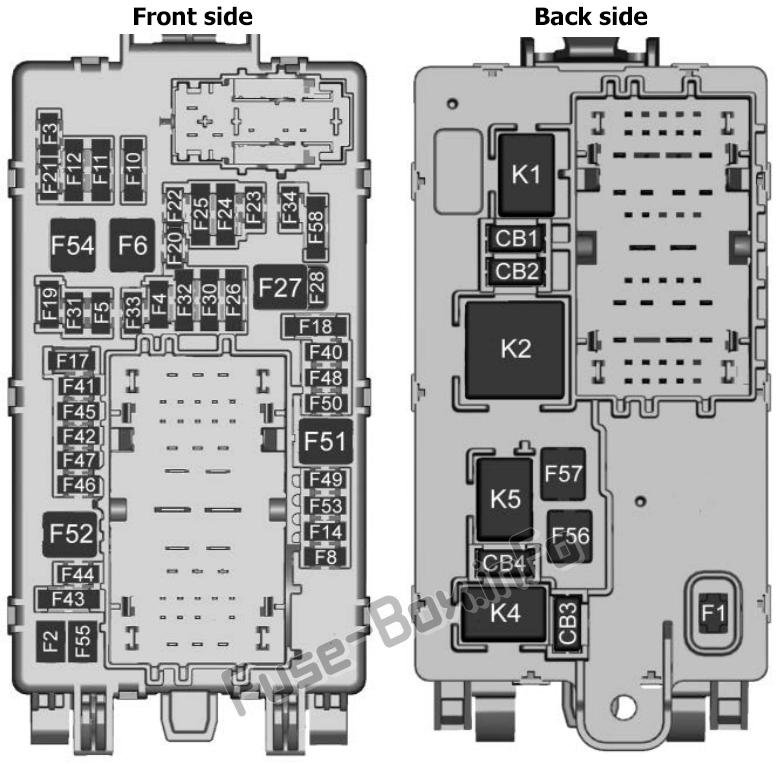

Sicherungsblock Instrumententafel (rechts)
Zuordnung der Sicherungen im rechten Instrumententafel-Sicherungsblock (2019, 2020)
| № | Verwendungszweck |
|---|---|
| F1 | Rechte Türen |
| F2 | Linke Türen |
| F3 | Universelles Fernbedienungssystem |
| F4 | Nicht benutzt |
| F5 | Nicht benutzt |
| F6 | Frontgebläse |
| F8 | Lendenschalter |
| F9 | Nicht benutzt |
| F10 | Karosseriesteuergerät 6/Karosseriesteuergerät 7 |
| F11 | Sitz/CLM |
| F12 | Karosseriesteuergerät 3/Karosseriesteuergerät 5 |
| F14 | Mirrors/Windows-Modul |
| F17 | Lenkradsteuerung |
| F18 | VPM/OBS DET |
| F19 | DLIS |
| F20 | Gekühlte Sitze |
| F21 | NICHT R/C |
| F22 | Beheiztes Lenkrad |
| F23 | VERSCHIEDENES R/C |
| F24 | Kombi-Instrumententafel Zündung/Overhead |
| F25 | Heizungs-, Lüftungs- und Klimaanlagenzündung/Heizungs-, Lüftungs- und Klimaanlagenhilfsmittel |
| F26 | USB-Anschlüsse/Sonderausstattungsoption mit beibehaltener Stromversorgung des Zubehörs |
| F27 | Zubehörsteckdose/erhaltene Zubehörstromversorgung |
| F28 | Zubehörsteckdose/Batterie |
| F30 | Sensor- und Diagnosemodul/ Feststellbremse |
| F31 | Karosseriesteuermodul 4 |
| F32 | Sonderausstattungsoption/Data-Link-Anbindung |
| F33 | Karosseriesteuermodul 8 |
| F34 | Frachtlampe |
| F40 | CGM |
| F41 | Infotainment 1 |
| F42 | TCP |
| F43 | Nicht benutzt |
| F44 | AVM |
| F45 | Karosseriesteuermodul 2 |
| F46 | Heizung, Lüftung und Klimaanlage/ Batterie 1 |
| F47 | Kombiinstrument/Batterie |
| F48 | Getriebesteuermodul |
| F49 | Karosseriesteuermodul 1 |
| F50 | Nicht benutzt |
| F51 | Batterie 1 |
| F52 | Batterie 2 |
| F53 | Nicht benutzt |
| F54 | Schiebedach |
| F55 | Elektrisch verstellbarer Fahrersitz |
| F56 | DC DC-ÜBERTRAGUNG 1 |
| F57 | DC DC-ÜBERTRAGUNG 2 |
| F58 | Infotainment 2 |
| Leistungsschalter | |
| CB1 | Steckdose für Zubehör 2 |
| CB2 | Zubehörsteckdose 1/Zigarettenanzünder |
| CB3 | Steckdose für Zubehör 3 |
| CB4 | Steckdose für Zubehör 4 |
| Relais | |
| K1 | Laufen/Kurbeln |
| K2 | Einbehaltene Zubehörleistung/Zubehör 1 |
| K4 | Einbehaltene Zubehörleistung/Zubehör 2 |
| K5 | Nicht benutzt |
2021, 2022
Motorraum
Belegung der Sicherungen im Sicherungskasten Motorraum (2021, 2022)
| № | Verwendungszweck |
|---|---|
| 1 | Fernlicht links |
| 2 | Fernlicht rechts |
| 3 | Scheinwerfer links |
| 4 | Scheinwerfer rechts |
| 6 | – |
| 7 | – |
| 8 | Nebelscheinwerfer |
| 9 | – |
| 10 | – |
| 11 | Polizeiausrüster |
| 12 | – |
| 13 | Unterlegscheibe vorne |
| 14 | Unterlegscheibe hinten |
| fünfzehn | – |
| 16 | – |
| 17 | IECL 1 |
| 19 | DC/AC-Wechselrichter |
| 20 | IECR 2 (LD)/EBCM 2 (HD) – Elektronisches Bremssteuermodul |
| 21 | – |
| 22 | IECL 2 |
| 24 | Elektronisches Bremssteuermodul 1 |
| 25 | – |
| 26 | – |
| 27 | Horn |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | – |
| 32 | Heckscheibenheizung |
| 33 | Beheizter Spiegel |
| 34 | Standlicht links |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Diverse Zündung |
| 41 | Anhänger-Parkleuchte |
| 42 | Parkleuchte rechts |
| 44 | – |
| 45 | – |
| 46 | Zündung des Motorsteuergeräts |
| 47 | Zündung des Getriebesteuergeräts |
| 48 | – |
| 49 | Getriebesteuermodul |
| 50 | A/C-Kupplung |
| 51 | Steuermodul für Verteilergetriebe |
| 52 | Frontscheibenwischer |
| 53 | Mittelhoch montierte Bremsleuchte |
| 54 | Anhänger-Rückfahrleuchte |
| 55 | Anhänger-Rückfahrleuchte |
| 56 | Halbaktives Dämpfungssystem |
| 57 | Warnung vor seitlichem toten Winkel |
| 58 | Anlasser (LD und HD DSL) |
| 60 | Aktives Kraftstoffmanagement 1 |
| 61 | Fahrzeug-Emissionssystem |
| 62 | Integriertes Chassis-Steuermodul/CVS – Kanisterentlüftungsmagnetventil |
| 63 | Anhängerbatterie |
| 65 | Hilfselektrikzentrum im Motorraum |
| 66 | Lüftermotor links |
| 67 | Aktives Kraftstoffmanagement 2 |
| 68 | – |
| 69 | Starterritzel (LD)/ Startermotor (HD Gas) |
| 71 | Lüfter |
| 72 | Kühlgebläse rechts/unten |
| 73 | Anhänger-Brems-/Blinkerleuchte links |
| 74 | Anhängerschnittstellenmodul 1 |
| 75 | Dieselabgasflüssigkeitsregler |
| 76 | Elektrisches RNG BDS |
| 78 | Motorsteuerungsmodul |
| 79 | Hilfsbatterie |
| 80 | Kabinenkühlpumpe |
| 81 | Anhänger-Brems-/Blinker rechts |
| 82 | Anhängerschnittstellenmodul 2 |
| 83 | Kraftstofftankzonenmodul |
| 84 | Anhängerbremse |
| 85 | Motor |
| 86 | Motorsteuerungsmodul |
| 87 | Injektor B Gerade |
| 88 | O2 B-Sensor |
| 89 | O2 A-Sensor |
| 90 | Injektor A Ungerade |
| 91 | Drosselklappensteuerung des Motorsteuergeräts |
| 92 | Aeroshutter |
| Relais | |
| 5 | Scheinwerfer |
| 18 | DC/AC-Wechselrichter |
| 23 | Heckscheibenheizung |
| 35 | Standlicht |
| 36 | Laufen/Kurbeln |
| 43 | – |
| 59 | A/C-Kupplung |
| 64 | Anlasser (LD & HD DSL) |
| 70 | Starterritzel (LD) / Startermotor (HD Gas) |
| 77 | Antriebsstrang |
Anzeigen _
Sicherungsblock Instrumententafel (links)
Belegung der Sicherungen im Sicherungsblock Instrumententafel links (2021, 2022)
| № | Verwendungszweck |
|---|---|
| F1 | Sitzheizung hinten links/rechts |
| F3 | – |
| F4 | – |
| F5 | Multifunktions-Endtor |
| F6 | Beheizte und belüftete Sitze links/rechts |
| F8 | – |
| F9 | Passiver Einstieg Passiver Start/Ersatz |
| F10 | – |
| F11 | – |
| F12 | Elektrisch verstellbarer Beifahrersitz |
| F13 | Nebenantrieb/Sonderausstattung Option 1 exportieren |
| F14 | – |
| F15 | – |
| F 16 | Verstärker |
| F17 | – |
| F18 | – |
| F20 | Endtor |
| F22 | Schiebefenster hinten |
| F23 | – |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| CB1 | – |
| Relais | |
| K1 | Hinteres Schiebefenster offen |
| K2 | Heckschiebefenster schließen |
| K3 | Multifunktions-Endtor Major 1 |
| K4 | Multifunktions-Endtor Major 1 |
| K5 | Multifunktions-Endtor Minor 2 |
| K6 | Multifunktions-Endtor Minor 2 |
| K7 | – |
| K8 | – |
Sicherungsblock Instrumententafel (rechts)
Belegung der Sicherungen im Sicherungsblock Instrumententafel rechts (2021, 2022)
| № | Verwendungszweck |
|---|---|
| F1 | Rechte Türen |
| F2 | Linke Türen |
| F3 | Universal Garagentoröffner |
| F4 | – |
| F5 | – |
| F6 | Frontgebläse |
| F8 | Lendenschalter |
| F10 | Karosseriesteuermodul 6/ Karosseriesteuermodul 7 |
| F11 | Sitz-/Säulenverriegelungsmodul |
| F12 | Karosseriesteuermodul 3/ Karosseriesteuermodul 5 |
| F14 | Mirrors/Windows-Modul |
| F17 | Lenkradsteuerung |
| F18 | Videoverarbeitungsmodul/ Hinderniserkennung |
| F19 | Diskreter Logik-Zündschalter (DLIS) |
| F20 | Belüftete Sitze |
| F21 | NICHT R/C |
| F22 | Beheiztes Lenkrad |
| F23 | VERSCHIEDENES R/C |
| F24 | 2021: Instrumententafel-Cluster-Zündung/Overhead 2022: Nebenabtrieb/Reflektionslicht-Hilfsanzeige/Instrumententafel-Cluster/Central-Gateway-Modul/Innenrückspiegel/Overhead-Konsolenmodul-Zündung |
| F25 | Heizung, Lüftung und Klimaanlage Zündung/Heizung, Lüftung und Klimaanlage Auxiliary |
| F26 | USB-Anschlüsse/Sonderausstattungsoption Gespeicherte Stromversorgung des Zubehörs |
| F27 | Zubehörsteckdose/Zurückbehaltener Zubehörstrom |
| F28 | Zubehörsteckdose/Batterie |
| F30 | Sensor- und Diagnosemodul/Feststellbremse |
| F31 | Körpersteuermodul 4 |
| F32 | Sonderausstattungsoption/ Datenverbindungsanschluss |
| F33 | Körpersteuermodul 8 |
| F34 | Frachtlampe |
| F40 | Zentrales Gateway-Modul (CGM) |
| F41 | Infotainment 1 |
| F42 | Telematik-Konnektivitätsplattform |
| F43 | – |
| F44 | 2021: Aktives Schwingungsmanagement |
| F45 | Körpersteuermodul 2 |
| F46 | Heizung, Lüftung und Klimaanlage/Batterie 1 |
| F47 | Kombiinstrument/Batterie |
| F48 | Getriebesteuermodul |
| F49 | Karosseriesteuermodul 1 |
| F50 | – |
| F51 | Batterie 1 |
| F52 | Batterie 2 |
| F53 | – |
| F54 | Schiebedach |
| F55 | Elektrischer Fahrersitz |
| F56 | DC DC-ÜBERTRAGUNG 1 |
| F57 | DC DC-ÜBERTRAGUNG 2 |
| F58 | Infotainment 2 |
| CB1 | Zubehörsteckdose 2 |
| CB2 | Zubehörsteckdose 1/ Zigarettenanzünder |
| CB3 | 2021: Zubehörsteckdose 3 |
| CB4 | 2021: Zubehörsteckdose 4 |
| Relais | |
| K1 | Laufen/Kurbeln |
| K2 | Einbehaltene Zubehörleistung/ Zubehör 1 |
| K4 | 2021: Beibehaltene Zubehörleistung / Zubehör 2 |
| K5 | – |
