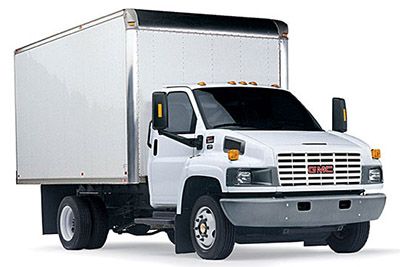

Der mittelschwere Lkw GMC Topkick wurde von 2003 bis 2010 produziert. In diesem Artikel finden Sie Sicherungskastendiagramme von GMC Topkick 2006, 2007, 2008 und 2009 , Informationen über die Position der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungsbelegung) und Relais.
Sicherungsanordnung GMC Topkick 2003-2010
Lage des Sicherungskastens
Sicherungskasten Instrumententafel
Hinter der Instrumententafel auf der Beifahrerseite des Fahrzeugs befinden sich zwei Sicherungsblöcke für die Instrumententafel.
Sicherungskasten Motorraum
Die beiden Sicherungsblöcke im Motorraum befinden sich im Motorraum auf der Beifahrerseite des Fahrzeugs.
Um auf die Sicherungsblöcke zuzugreifen, drücken Sie vorsichtig auf beide Seiten der Abdeckung, um die Laschen oben zu entriegeln. Lösen Sie dann die beiden Befestigungen an der Unterseite und entfernen Sie die Abdeckung.
Sicherungskastendiagramme
2006

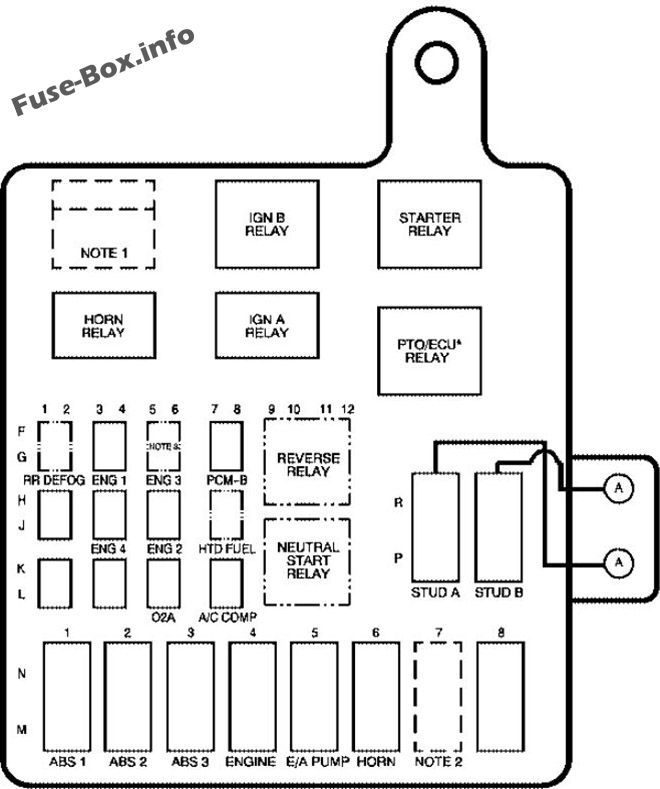

Primärer Sicherungsblock im Motorraum
ad vertisements
Zuordnung der Sicherungen im Primary Underhood Fuse Block (2006)
| Name | Verwendung |
|---|---|
| RR ENTSCHLAG | Heckbeschlag |
| GER 1 | Motor 1 |
| DEU 3 | Motor 3 |
| PCM-B | Antriebsstrangsteuermodul |
| LEER | Nicht benutzt |
| GER 4 | Motor 4 |
| GER 2 | Motor 2 |
| HTD-KRAFTSTOFF | Beheizter Brennstoff |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| O2A | Emissionen |
| A/C COMP | Klimakompressor |
| ABS 1 | Antiblockiersystem 1 |
| ABS 2 | Antiblockiersystem 2 |
| ABS 3 | Antiblockiersystem 3 |
| MOTOR | Motor |
| E/A-PUMPE | Elektronische/automatische Pumpe |
| HORN | Horn |
| ANMERKUNG 2 | L18-Kraftstoff, LG4 Antriebsstrang-Steuerventil, LG5 elektronisches Steuergerät |
| NOTIZ 3 | L18-Kraftstoff, LG4 Antriebsstrang-Steuerventil, LG5 elektronisches Steuergerät |
| Gestüt A | Schonen |
| STUD B | Schonen |
| Relais | |
| ANMERKUNG 1 | LG4 Antriebsstrang-Steuerventil, L18 Kraftstoffpumpe, LG5 beheizter Kraftstoff |
| IGN B | Zündung |
| ANLASSER | Anlasser |
| HORN | Horn |
| IGN A | Zündung |
| Zapfwelle/ECU | Nebenantrieb/Motorsteuergerät „Diesel 7.8L DURAMAX |
| UMKEHREN | Umkehren |
| NEUTRALER START | Neutralstart |
Sekundärer Sicherungsblock im Motorraum
Zuordnung der Sicherungen im Secondary Underhood Fuse Block (2006)
| Name | Verwendung |
|---|---|
| IGN 1 | Vierradantriebsmodul |
| IGN 4 | Zündung 4 |
| IGN 3 | Zündung 3 |
| BATT/HAZ | Batterie-/Warnblinker |
| SCHEINWERFER | Scheinwerfer |
| BELEUCHTUNG | Innen-/Außenleuchten |
| HLK | Klimatisierungssystem |
| HINWEIS | C4/C5 Elektrische Bremse, C6/C7/C8 Bremsleuchten |
ad vertisements
Instrumententafel, Kasten1
Belegung der Sicherungen im Sicherungskasten Instrumententafel 1 (2006)
| Leistungsschalter | Verwendung |
|---|---|
| 1 | Bremsleuchten |
| 2 | Mittelhoch montierte Bremsleuchte |
| 3 | Parkleuchten |
| 4 | Antriebsstrangsteuermodul |
| 5 | Hilfsverkabelung |
| 6 | Heizung/Klimaanlage |
| 7 | Warnblinker |
| 8 | Stromanschluss |
| 9 | Höflichkeitslampen |
| 10 | Warnleuchten, Anzeigen und Anzeigen |
| 11 | Anlasser |
| 12 | Hinterachse/Vierradantrieb |
| 13 | Anhängerblinker/Warnblinker |
| 14 | Radio/Klingel |
| fünfzehn | Tagfahrleuchten |
| 16 | Airbag-System |
| 17 | Außen-/Innenleuchten |
| 18 | Feststellbremse |
| 19 | Zubehörleistung |
| 20 | Zündung 4 |
| 21 | Seitenmarkierungsleuchten |
| 22 | Blinker/Rückfahrscheinwerfer |
| 23 | Übertragung |
| 24 | Hydraulik/Druckluftbremse |
| EIN | Schonen |
| B | Schonen |
ad vertisements

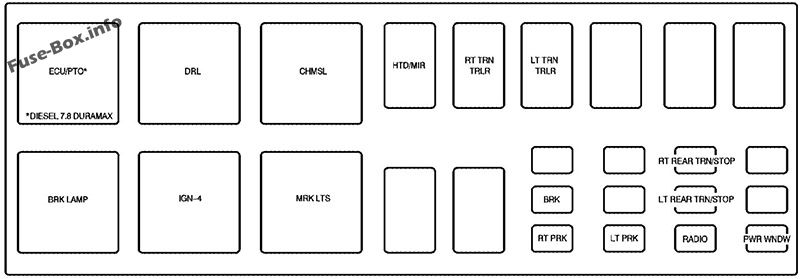

Instrumententafel, Kasten 2
Belegung der Sicherungen im Sicherungskasten Instrumententafel 2 (2006)
| Name | Verwendung |
|---|---|
| HTD/MIRR | Beheizte Spiegel |
| Leer | Nicht benutzt |
| RT TRN TRLR | Anhänger-Blinker auf der Beifahrerseite |
| Leer | Nicht benutzt |
| LT TRN TRLR | Anhänger-Blinker auf der Fahrerseite |
| Leer | Nicht benutzt |
| BRK | Bremswarnleuchte |
| RT PRK | Standlicht auf der Beifahrerseite |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| LT-PARK | Standlicht auf der Fahrerseite |
| Leer | Nicht benutzt |
| RT HINTEN TRN/STOP | Beifahrerseite Blinker/Bremsleuchte hinten |
| LT HINTEN TRN/STOP | Blinker/Bremsleuchte auf der Fahrerseite hinten |
| RADIO | Radio |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| DWR WNDW | Power-Fenster |
| Relais | |
| ECU/Nebenantrieb | Motorsteuergerät/Nebenantrieb „Diesel 7.8 DURAMAX® |
| BRK-LAMPE | C4/C5 Bremsleuchten, C6/C7/C8 Traktor/Anhänger Verkabelung |
| DRL | Tagfahrleuchten |
| IGN-4 | Zündung |
| CHMSL | Mittelhoch montierte Bremsleuchte |
| MRK LTS | Seitenmarkierungs- und Umrissleuchten |
2007
ad vertisements
Primärer Sicherungsblock im Motorraum
Zuordnung der Sicherungen im Primary Underhood Fuse Block (2007)
| Name | Verwendung |
|---|---|
| RR ENTSCHLAG | Heckbeschlag |
| GER 1 | Motor 1 |
| DEU 3 | Motor 3 |
| PCM-B | Antriebsstrangsteuermodul |
| LEER | Nicht benutzt |
| GER 4 | Motor 4 |
| GER 2 | Motor 2 |
| HTD-KRAFTSTOFF | Beheizter Brennstoff |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| O2A | Emissionen |
| A/C COMP | Klimakompressor |
| ABS 1 | Antiblockiersystem 1 |
| ABS 2 | Antiblockiersystem 2 |
| ABS 3 | Antiblockiersystem 3 |
| MOTOR | Motor |
| E/A-PUMPE | Elektronische/automatische Pumpe |
| HORN | Horn |
| ANMERKUNG 2 | L18-Kraftstoff, LG4 Antriebsstrang-Steuerventil, LG5 elektronisches Steuergerät |
| NOTIZ 3 | L18-Kraftstoff, LG4 Antriebsstrang-Steuerventil, LG5 elektronisches Steuergerät |
| Gestüt A | Schonen |
| STUD B | Schonen |
| Relais | |
| ANMERKUNG 1 | LG4 Antriebsstrang-Steuerventil, L18 Kraftstoffpumpe, LG5 beheizter Kraftstoff |
| IGN B | Zündung |
| ANLASSER | Anlasser |
| HORN | Horn |
| IGN A | Zündung |
| Zapfwelle/ECU | Nebenantrieb/Motorsteuergerät ‚Diesel 7.8L DURAMAX‘ |
| UMKEHREN | Umkehren |
| NEUTRALER START | Neutralstart |
Sekundärer Sicherungsblock im Motorraum
Zuordnung der Sicherungen im Secondary Underhood Fuse Block (2007)
| Name | Verwendung |
|---|---|
| IGN 1 | Vierradantriebsmodul |
| IGN 4 | Zündung 4 |
| IGN 3 | Zündung 3 |
| BATT/HAZ | Batterie-/Warnblinker |
| SCHEINWERFER | Scheinwerfer |
| BELEUCHTUNG | Innen-/Außenleuchten |
| HLK | Klimatisierungssystem |
| HINWEIS | C4/C5 Elektrische Bremse, C6/C7/C8 Bremsleuchten |
ad vertisements

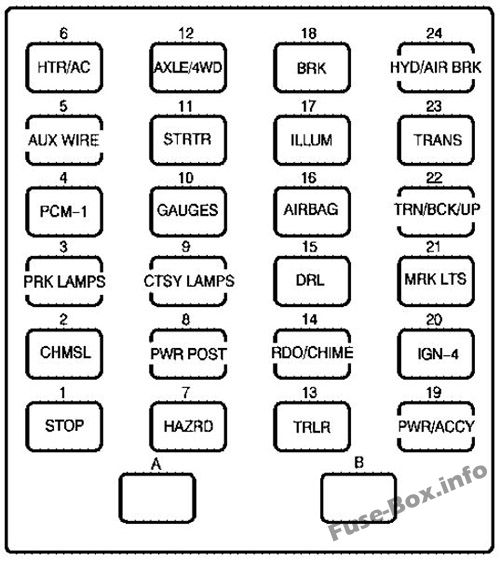

Instrumententafel, Kasten1
Belegung der Sicherungen im Sicherungskasten Instrumententafel 1 (2007)
| Leistungsschalter | Verwendung |
|---|---|
| 1 | Stoppstempel |
| 2 | Mittelhoch montierte Bremsleuchte |
| 3 | Parlang Lampen |
| 4 | Antriebsstrangsteuermodul |
| 5 | Hilfsverkabelung |
| 6 | Heizung/Klimaanlage |
| 7 | Warnblinker |
| 8 | Stromanschluss |
| 9 | Höflichkeitslampen |
| 10 | Warnleuchten, Anzeigen und Anzeigen |
| 11 | Anlasser |
| 12 | Hinterachse/Vierradantrieb |
| 13 | Anhängerblinker/Warnblinker |
| 14 | Radio/Klingel |
| fünfzehn | Tagfahrleuchten |
| 16 | Airbag-System |
| 17 | Außen-/Innenleuchten |
| 18 | Parlang-Bremse |
| 19 | Zubehörleistung |
| 20 | Zündung 4 |
| 21 | Seitenmarkierungsleuchten |
| 22 | Blinker/Rückfahrscheinwerfer |
| 23 | Übertragung |
| 24 | Hydraulik/Druckluftbremse |
| EIN | Schonen |
| B | Schonen |
Instrumententafel, Kasten 2
Belegung der Sicherungen im Sicherungskasten Instrumententafel 2 (2007)
| Name | Verwendung |
|---|---|
| Leer | Nicht benutzt |
| RT PRK | Standlicht auf der Beifahrerseite |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| LT-PARK | Pairing-Lampen auf der Fahrerseite |
| RT HINTEN TRN/STOP | Beifahrerseite Blinker/Bremsleuchte hinten |
| LT HINTEN TRN/STOP | Blinker/Bremsleuchte auf der Fahrerseite hinten |
| RADIO | Radio |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| PWRWNDW | Power-Fenster |
| Relais | |
| ECU/Nebenantrieb | Motorsteuergerät/Nebenantrieb ‚Diesel 7.8 DURAMAX |
| BRK-LAMPE | C4/C5 Bremsleuchten, C6/C7/C8 Traktor/Anhänger Verkabelung |
| DRL | Tagfahrleuchten |
| IGN-4 | Zündung |
| CHMSL | Mittelhoch montierte Bremsleuchte |
| MRKLTS | Seitenmarkierungs- und Umrissleuchten |
| HTD/MIRR | Beheizte Spiegel |
| HTR | Dieselbeheizter Kraftstoff |
| RT TRN TRLR | Anhänger-Blinker auf der Beifahrerseite |
| Leer | Nicht benutzt |
| LT TRN TRLR | Anhänger-Blinker auf der Fahrerseite |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
2008, 2009
ad vertisements

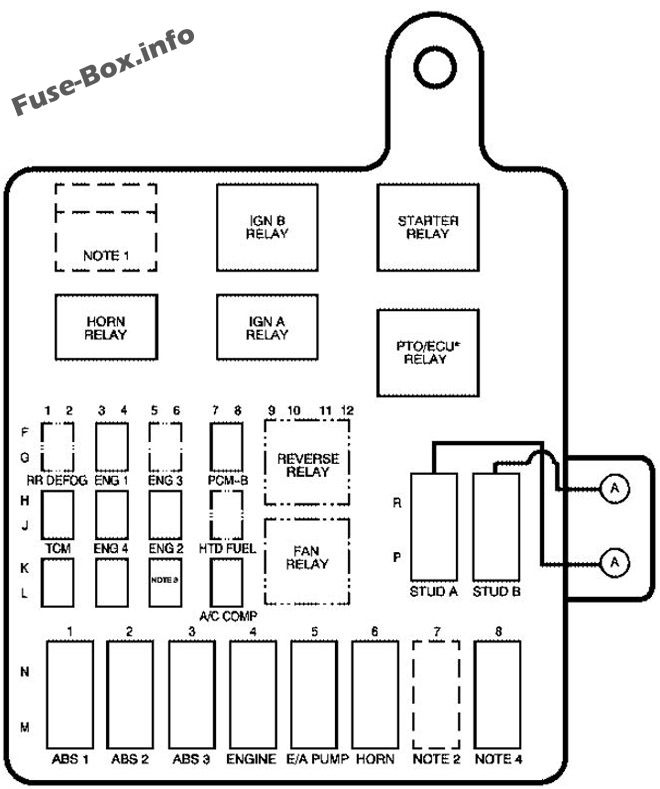

Primärer Sicherungsblock im Motorraum
Zuordnung der Sicherungen im Primary Underhood Fuse Block (2008, 2009)
| Name | Verwendung |
|---|---|
| RR ENTSCHLAG | Heckbeschlag |
| GER 1 | Motor 1 |
| DEU 3 | Motor 3 (L18/LF6/LF8) |
| PCM-B | Antriebsstrangsteuermodul |
| TCM | Getriebe (LF8) |
| GER 4 | Motor 4 (LMM/LF6/LF8) |
| GER 2 | Motor 2 (L18/LMM) |
| HTD-KRAFTSTOFF | Beheizter Brennstoff (LMM) |
| LEER | Nicht benutzt |
| LEER | Nicht benutzt |
| NOTIZ 3 | Lüfterrelais (LMM), Emissionen (L18) |
| A/C COMP | Klimakompressor |
| ABS 1 | Antiblockiersystem 1 |
| ABS 2 | Antiblockiersystem 2 |
| ABS 3 | Antiblockiersystem 3 |
| MOTOR | Motor |
| E/A-PUMPE | Elektronische/automatische Pumpe |
| HORN | Horn |
| ANMERKUNG 2 | Kraftstoff (L18/LMM), Elektronisches Steuergerät (LF6) |
| NOTIZ 3 | Elektronisches Steuermodul (LF6) |
| Gestüt A | Schonen |
| STUD B | Schonen |
| Relais | |
| ANMERKUNG 1 | LMM/L18 Kraftstoffpumpenrelais |
| IGN B RELAIS | Zündrelais |
| ANLASSERRELAIS | Anlasserrelais |
| HORN RELAIS | Horn Relais |
| IGN EIN RELAIS | Zündrelais |
| Zapfwellen-/ECU-RELAIS | Nebenantrieb/Motorsteuergerät (*Diesel 7.8L LF8) |
| RÜCKWÄRTSRELAIS | Rückwärtsrelais |
| LÜFTERRELAIS | Lüfterrelais (LMM) |
Sekundärer Sicherungsblock im Motorraum
Zuordnung der Sicherungen im Secondary Underhood Fuse Block (2008, 2009)
| Name | Verwendung |
|---|---|
| IGN 1 | Zündung 1 |
| IGN 4 | Zündung 4 |
| IGN 3 | Zündung 3 |
| BATT/HAZ | Batterie-/Warnblinker |
| SCHEINWERFER | Scheinwerfer |
| BELEUCHTUNG | Innen-/Außenleuchten |
| HLK | Klimatisierungssystem |
| HINWEIS | C4/C5 Elektrische Bremse, C6/C7/C8 Bremsleuchten |
ad vertisements

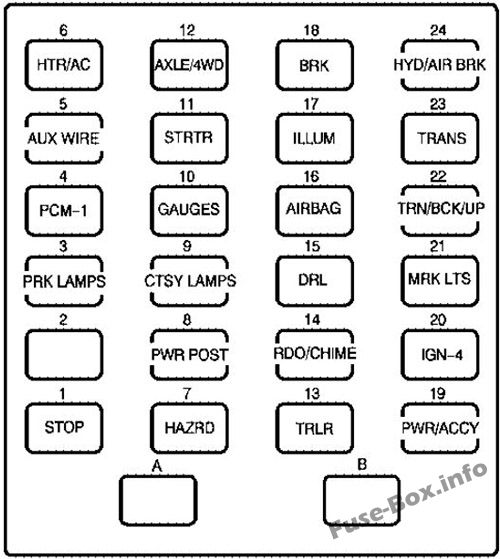

Instrumententafel, Kasten 1
Belegung der Sicherungen im Sicherungskasten Instrumententafel 1 (2008, 2009)
| Leistungsschalter | Verwendung |
|---|---|
| 1 | Bremsleuchten |
| 2 | Nicht benutzt |
| 3 | Parkleuchten |
| 4 | Antriebsstrangsteuermodul |
| 5 | Hilfsverkabelung |
| 6 | Heizung/Klimaanlage |
| 7 | Warnblinker |
| 8 | Stromanschluss |
| 9 | Höflichkeitslampen |
| 10 | Warnleuchten, Anzeigen und Anzeigen |
| 11 | Anlasser |
| 12 | Hinterachse/Vierradantrieb |
| 13 | Anhängerblinker/Warnblinker |
| 14 | Radio/Klingel |
| fünfzehn | Tagfahrleuchten |
| 16 | Airbag-System |
| 17 | Außen-/Innenleuchten |
| 18 | Feststellbremse |
| 19 | Zubehörleistung |
| 20 | Zündung 4 |
| 21 | Seitenmarkierungsleuchten |
| 22 | Blinker/Rückfahrscheinwerfer |
| 23 | Übertragung |
| 24 | Hydraulik/Druckluftbremse |
| EIN | Schonen |
| B | Schonen |
ad vertisements

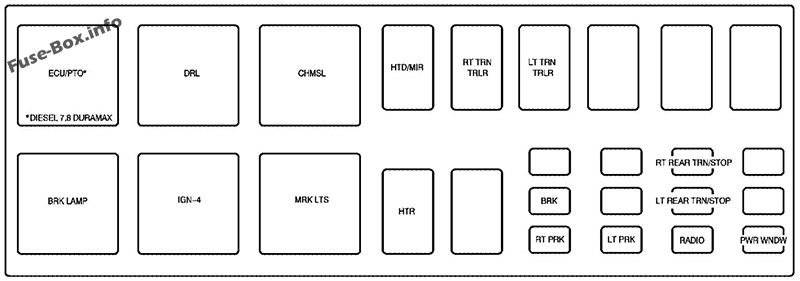

Instrumententafel, Kasten 2
Belegung der Sicherungen im Sicherungskasten Instrumententafel 2 (2008, 2009)
| Name | Verwendung |
|---|---|
| Leer | Nicht benutzt |
| RT PRK | Standlicht auf der Beifahrerseite |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| LT-PARK | Standlicht auf der Fahrerseite |
| RT HINTEN TRN/STOP | Beifahrerseite Blinker/Bremsleuchte hinten |
| LT HINTEN TRN/STOP | Blinker/Bremsleuchte auf der Fahrerseite hinten |
| RADIO | Radio |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| DWR WNDW | Power-Fenster |
| Relais | |
| ECU/Nebenantrieb | Motorsteuergerät/Nebenantrieb „Diesel 7.8 DURAMAX® |
| BRK-LAMPE | C4/C5 Bremsleuchten, C6/C7/C8 Traktor/Anhänger Verkabelung |
| DRL | Tagfahrleuchten |
| IGN-4 | Zündung |
| CHMSL | Mittelhoch montierte Bremsleuchte |
| MRK LTS | Seitenmarkierungs- und Umrissleuchten |
| HTD/MIRR | Beheizte Spiegel |
| HTR | Dieselbeheizter Kraftstoff |
| RT TRN TRLR | Anhänger-Blinker auf der Beifahrerseite |
| Leer | Nicht benutzt |
| LT TRN TRLR | Anhänger-Blinker auf der Fahrerseite |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
| Leer | Nicht benutzt |
