GMC Yukon / Yukon XL Sicherungsbelegung
Lage des Sicherungskastens
Die Zugangsklappe zum rechten Instrumententafel-Sicherungsblock befindet sich an der Kante der Instrumententafel auf der Beifahrerseite. Ziehen Sie die Abdeckung ab, um Zugang zum Sicherungsblock zu erhalten. Auf der Rückseite des Sicherungsblocks befinden sich Relais. Um darauf zuzugreifen, drücken Sie auf die Laschen und entfernen Sie den Sicherungsblock.

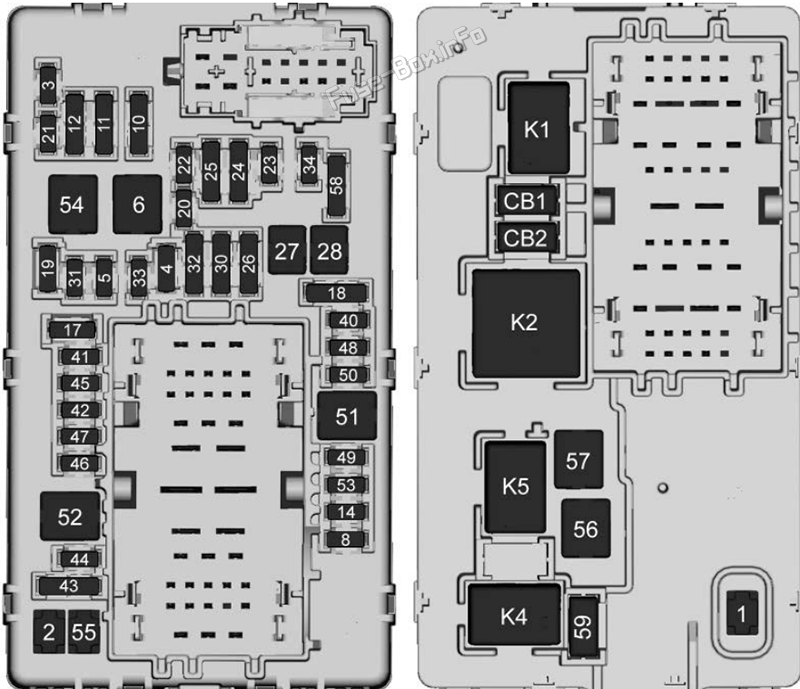

Sicherungskasten-Diagramm
Belegung der Sicherungen im Sicherungskasten Instrumententafel (2021-2022)
| № | Verwendungszweck |
|---|---|
| F1 | Rechte Tür |
| F2 | Linke Tür |
| F3 | Universal-Garagentoröffner (UGDO) / OnStar-Freisprecheinrichtung (OHC) / Kamera |
| F4 | Körpersteuermodul 2 |
| F5 | Anzeigen |
| F6 | Frontgebläse |
| F8 | Linke Türscheibe |
| F10 | Neigungs-/Säulensperre |
| F11 | USB/Datenverbindungsanschluss (DLC) |
| F12 | Zentrales Gateway-Modul (CGM)/Onstar |
| F14 | Türverkleidung rechts |
| F17 | Lenkradkontrolle |
| F18 | Aktives Vibrationsmodul 1 |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | Beheiztes Rad |
| F23 | – |
| F24 | – |
| F25 | Suchmaschinenoptimierung (SEO)/ UPFITTER |
| F26 | USB/Suchmaschinenoptimierung (SEO) Retained Accessory Power (RAP) |
| F27 | Hilfssteckdose (APO)/Zurückbehaltene Zubehörstromversorgung |
| F28 | Ersatzteil |
| F30 | Sensor- und Diagnosemodul/Automatische Insassenerkennung |
| F31 | Körpersteuermodul 3 |
| F32 | Center-Stack-Modul (CSM)/USB |
| F33 | Körpersteuermodul 4 |
| F34 | Außerhalb des Parks |
| F40 | – |
| F41 | – |
| F42 | Schalter für elektrische Feststellbremse |
| F43 | Straßenseitige Ausrüstung |
| F44 | Aktives Vibrationsmodul 2 |
| F45 | Funkmodul |
| F46 | Karosseriesteuermodul 1A |
| F47 | – |
| F48 | Telematik-Steuermodul |
| F49 | Karosseriesteuermodul 1 |
| F50 | Fahrerüberwachungssystem |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | Schiebedach |
| F55 | Hilfssteckdose 3 |
| F56 | Gleichstrom/Gleichstromwandlerbatterie 1 |
| F57 | Gleichstrom/Gleichstromwandlerbatterie 2 |
| F58 | Ersatzteil |
| F59 | – |
| CB01 | Hilfssteckdose 1 |
| CB02 | Hilfssteckdose 2 |
| Relais | |
| K1 | – |
| K2 | Bewahren Sie die Stromversorgung des Zubehörs/Zubehörs 1 auf |
| K4 | Bewahren Sie die Stromversorgung des Zubehörs/Zubehörs auf 2 |
| K5 | – |
Anzeigen _
Lage des Sicherungskastens
Der Motorraum-Sicherungsblock befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs. Heben Sie die Abdeckung an, um Zugang zum Sicherungsblock zu erhalten.

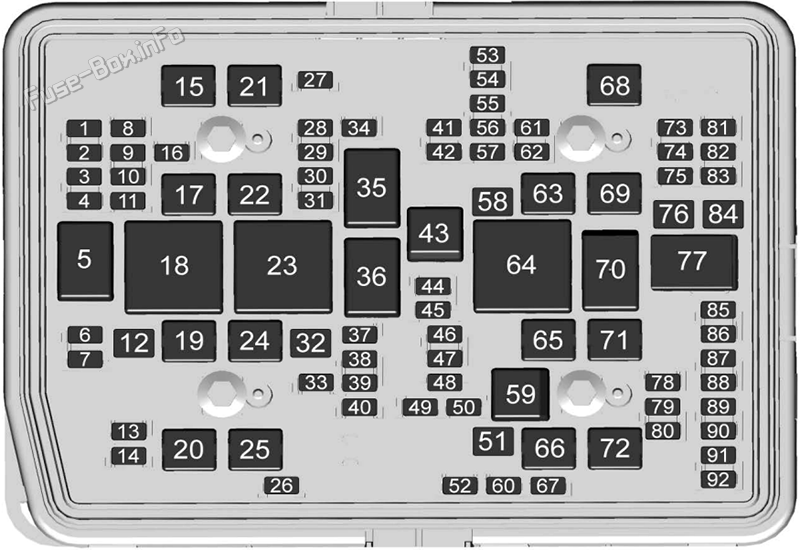

Sicherungskasten-Diagramm
Zuordnung der Sicherungen im Sicherungskasten Motorraum (2021-2022)
| № | Verwendungszweck |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 6 | Außenbeleuchtungsmodul 7 |
| 7 | Außenbeleuchtungsmodul 4 |
| 8 | – |
| 9 | Außenbeleuchtungsmodul 5 |
| 10 | Außenbeleuchtungsmodul 6 |
| 11 | Ersatzteil |
| 12 | – |
| 13 | Unterlegscheibe vorne |
| 14 | Unterlegscheibe hinten |
| fünfzehn | Hinteres elektrisches Zentrum 2 |
| 16 | Power Sounder |
| 17 | Ersatzteil |
| 19 | DC/AC-Wechselrichter |
| 20 | IECR 2 |
| 21 | – |
| 22 | IECL 2 |
| 24 | Elektronisches Bremssteuermodul |
| 25 | Elektrische Mitte hinten 1 |
| 26 | Kamera waschen |
| 27 | Horn |
| 28 | Scheinwerfer rechts |
| 29 | Scheinwerfer links |
| 30 | Außenbeleuchtungsmodul 3 |
| 31 | Außenbeleuchtungsmodul 1 |
| 32 | – |
| 33 | Nicht R/C |
| 34 | – |
| 37 | On-Board-Diagnose (OBD) Körper |
| 38 | MISC Körper |
| 39 | Ausrüster |
| 40 | MISC Instrumententafel (IP) |
| 41 | Anhänger-Parkleuchten |
| 42 | Rechte Rückleuchte |
| 44 | Anhängerkupplung |
| 45 | Sekundärachsmotor |
| 46 | Motorsteuergerät (ECM) Zündung |
| 47 | OBD-Motor |
| 48 | – |
| 49 | Telematik-Steuermodul |
| 50 | A/C-Kupplung |
| 51 | Steuermodul für Verteilergetriebe |
| 52 | Frontscheibenwischer |
| 53 | – |
| 54 | Rückleuchten links |
| 55 | Anhänger-Rückfahrleuchte |
| 56 | Halbaktives Dämpfungssystem |
| 57 | Ersatzteil |
| 58 | Anlasser |
| 60 | Aktives Kraftstoffmanagement 1 |
| 61 | Automatische Lampensteuerung (ALC) Haupt |
| 62 | Integriertes Chassis-Steuermodul / Kanister-Entlüftungsmagnet / Dieselabgasflüssigkeit |
| 63 | Anhängerbremse |
| 65 | Hilfselektrikzentrum im Motorraum |
| 66 | Linker kühler Lüftermotor |
| 67 | Aktives Kraftstoffmanagement 2 |
| 68 | Motor für automatische Lampensteuerung (ALC). |
| 69 | Anlasserritzel |
| 71 | Lüftermotor unten kühlen |
| 72 | Kühlerlüftermotor rechts/ unten |
| 73 | Linker Anhänger-Stopp-Blinker |
| 74 | Anhängerschnittstellenmodul 2 |
| 75 | Dieselabgasflüssigkeitsregler |
| 76 | ELEK RNG BDS |
| 78 | Motorsteuerungsmodul |
| 79 | – |
| 80 | Kabinenkühlpumpe 17W |
| 81 | Anhänger-Stopp-Blinker rechts |
| 82 | Anhängerschnittstellenmodul 1 |
| 83 | Kraftstofftankzonenmodul |
| 84 | Anhängerbatterie |
| 85 | Motor |
| 86 | Motorsteuerungsmodul |
| 87 | Injektor B Gerade |
| 88 | O2 B-Sensor |
| 89 | O2 A-Sensor |
| 90 | Injektor A Ungerade |
| 91 | Drosselklappensteuerung des Motorsteuergeräts (ECM). |
| 92 | Coole Lüfterkupplung AERO Shutter |
| Relais | |
| 5 | – |
| 18 | DC/AC-Wechselrichter |
| 23 | – |
| 35 | Parklampe |
| 36 | Laufen/Kurbeln |
| 43 | Sekundärachsmotor |
| 59 | A/C-Kupplung |
| 64 | Anlasser |
| 70 | Anlasserritzel |
| 77 | Antriebsstrang |
Anzeigen _
Lage des Sicherungskastens
Der Sicherungsblock des hinteren Fachs befindet sich hinter der Zugangsabdeckung auf der linken Seite des Fachs. Ziehen Sie die Platte heraus, indem Sie den Fingerzugangsschlitz an der Hinterkante greifen.
Sicherungskasten-Diagramm
Belegung der Sicherungen im Sicherungskasten Fond (2021-2022)
| № | Verwendungszweck |
|---|---|
| F1 | Fernfunktionsauslöser |
| F2 | Kabelloses Lademodul |
| F3 | Sitzheizung Modul Reihe 1 (Batterie 1) |
| F4 | Memory Seat Module (MSM)-Treiber |
| F5 | – |
| F6 | – |
| F7 | Verstärker Auxiliary 2 |
| F8 | – |
| F9 | Suchmaschinenoptimierung Upfitter 2 |
| F10 | Motor Sicherheitsgurt Beifahrer |
| F11 | Elektrisch klappbare Sitzreihe 2 |
| F12 | GBS |
| F13 | – |
| F14 | – |
| F15 | Sitzheizung Modul Reihe 1 (Batterie 2) |
| F 16 | Cinch-Riegel rechts |
| F17 | Memory-Sitzmodul Beifahrer |
| F18 | Heckscheibenwischer |
| F19 | Motorgurtfahrer |
| F20 | Heckscheibenheizung |
| F21 | – |
| F22 | HVAC-Anzeigesteuerung hinten |
| F23 | Externes Objektberechnungsmodul |
| F24 | Verstärkerzusatz 3 |
| F25 | OBS DET |
| F26 | Steuermodul für Heckantrieb |
| F27 | Verstärker Auxiliary 1 |
| F28 | Videoverarbeitungsmodul |
| F29 | – |
| F30 | – |
| F31 | Verstärker |
| F32 | – |
| F33 | Integriertes Chassis-Steuermodul |
| F34 | Sitzheizungsmodul Reihe 2 |
| F35 | HFCR |
| F36 | Außenbeleuchtungsmodul |
| F37 | – |
| F38 | Power Slide-Konsole |
| F39 | – |
| F40 | – |
| F41 | – |
| F42 | – |
| F43 | Universal-Parkassistent |
| F44 | – |
| F45 | Adaptives Fahrlicht / Automatische Leuchtweitenregulierung |
| F46 | HVAC-Gebläsemotor hinten |
| F47 | Linker Cinch-Verschluss |
| F48 | Elektrisch verstellbares Sitzlehnenmodul |
| F49 | Heben Sie Glas an |
| F50 | Elektrischer Fahrersitz |
| F51 | Elektrisches Heckklappenmodul |
| F52 | Elektrisch verstellbarer Beifahrersitz |
| Relais | |
| K53 | – |
| K54 | – |
| K55 | Heben Sie Glas an |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim GMC Yukon / Yukon XL?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
