Hier finden Sie die Sicherungskasten-Belegung für den GMC Yukon / Yukon XL der Baujahre 2015 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung GMC Yukon / Yukon XL 2015-2020…
- Sicherungsblock Instrumententafel (links)
- Sicherungsblock Instrumententafel (rechts)
- Motorraum
- Sicherungsblock für das hintere Fach
- 2015, 2016
- 2017, 2018, 2019, 2020
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim GMC Yukon / Yukon XL?
- Was zeigt die Sicherungsbelegung?
- Weitere GMC Sicherungskasten-Belegungen
Sicherungsbelegung GMC Yukon / Yukon XL 2015-2020…
Die Sicherungen des Zigarettenanzünders (Steckdose) im GMC Yukon sind die Sicherungen #4 (Zubehörsteckdose 1), #50 (Zubehörsteckdose 2) im Sicherungskasten der linken Instrumententafel, Sicherungen #4 (Zubehörsteckdose 4), # 50 (Zubehörsteckdose 3) im Sicherungskasten der rechten Instrumententafel und Sicherung #14 (Steckdose für Zubehör hinten) im Sicherungsblock im Fond.
Lage des Sicherungskastens

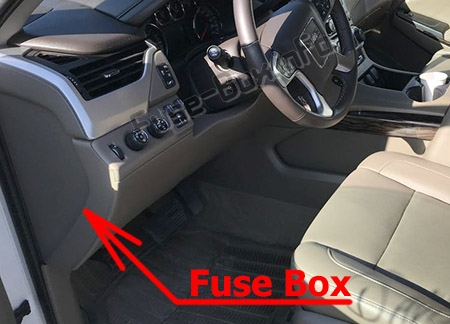

Sicherungsblock Instrumententafel (links)

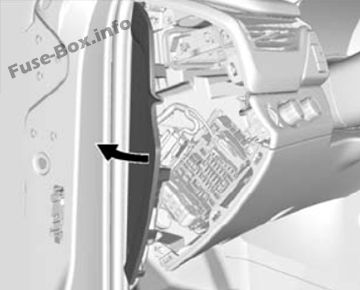

Die Zugangsklappe zum Sicherungsblock der linken Instrumententafel befindet sich an der fahrerseitigen Kante der Instrumententafel.

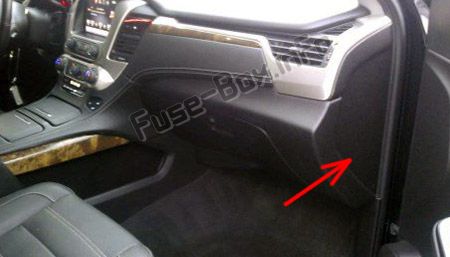

Sicherungsblock Instrumententafel (rechts)
Die Zugangsklappe zum Sicherungsblock der rechten Instrumententafel befindet sich an der Beifahrerseite der Instrumententafel. Auf der Rückseite des Sicherungsblocks befinden sich Relais. Um darauf zuzugreifen, drücken Sie auf die Laschen und entfernen Sie den Sicherungsblock.

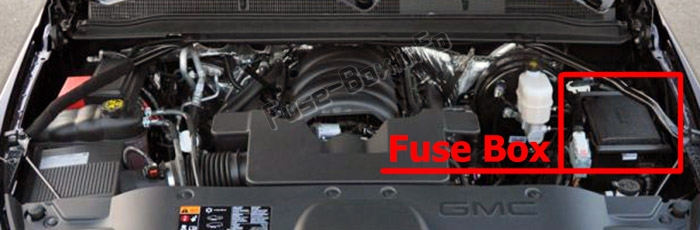

Motorraum
Der Motorraum-Sicherungsblock befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.

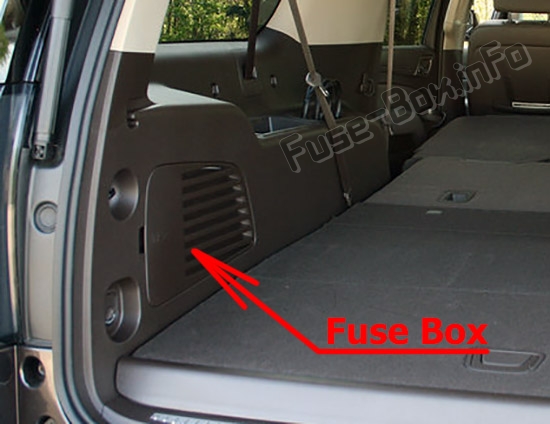

Sicherungsblock für das hintere Fach
Der Sicherungsblock im hinteren Fach befindet sich hinter der Zugangsklappe auf der linken Seite des Fachs.
Sicherungsdiagramme
2015, 2016

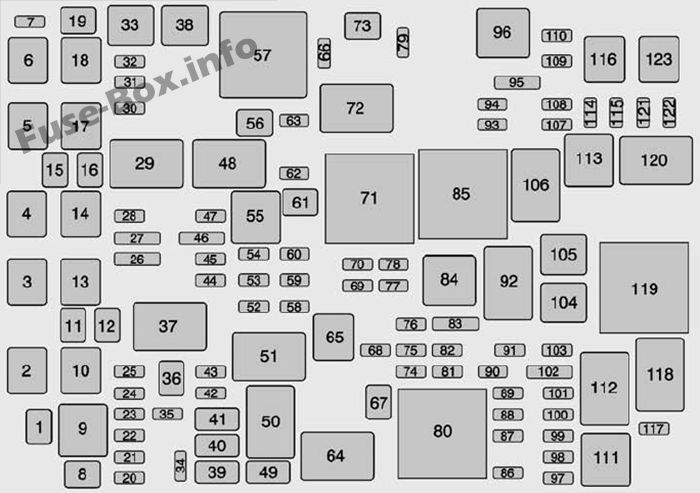

Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2015, 2016)
| Artikel | Verwendung |
|---|---|
| 1 | Elektrische Trittbretter |
| 2 | Pumpe für Antiblockiersystem |
| 3 | Innenraum BEC LT1 |
| 4 | MBS-Passagier |
| 5 | Federungs-Nivellierungskompressor |
| 6 | Elektronische Steuerung des 4WD-Verteilergetriebes |
| 7 | Elektrische Feststellbremse |
| 8 | Innenraum BEC LT2 |
| 9 | BEC hinten 1 |
| 10 | MBS-Treiber |
| 11 | ALC Auspuffmagnetventil |
| 12 | Integriertes Chassis Control Module |
| 13 | Echtzeit-Dämpfung |
| 14 | Kraftstoffpumpen-Leistungsmodul |
| 17 | MBS-Treiber |
| 21 | ALC Auspuffmagnetventil |
| 23 | Integriertes Chassis Control Module |
| 24 | Echtzeit-Dämpfung |
| 25 | Kraftstoffpumpen-Leistungsmodul |
| 26 | Ersatz-/Batterie-geregelte Spannungssteuerung |
| 28 | Aufrüster2 |
| 29 | Upfitter2 Relais |
| 30 | Wischer |
| 31 | TIM |
| 34 | Rückfahrscheinwerfer |
| 35 | Ventil des Antiblockiersystems |
| 36 | Anhängerbremsen |
| 37 | Uptitter3-Relais |
| 39 | Anhängerstopp/Rechtsabbiegen |
| 40 | Anhängerstopp/Linksabbiegen |
| 41 | Trailer Park Lampen |
| 42 | Rechtes Standlicht |
| 43 | Linkes Standlicht |
| 44 | Aufrüster3 |
| 45 | Automatische Niveauregelung Lauf/Kurbel |
| 47 | Aufrüster4 |
| 48 | Uptitter4-Relais |
| 49 | Rückfahrscheinwerfer |
| 51 | Standlichtrelais |
| 59 | Euro-Anhänger |
| 60 | Klimaanlagensteuerung |
| 63 | Upfrtter 1 |
| 67 | Anhängerbatterie |
| 69 | RC-Upfitter 3 und 4 |
| 70 | VBAT Upfrtter 3 und 4 |
| 72 | Nachrüster 1 Relais |
| 74 | Zündung des Motorsteuergeräts |
| 75 | Sonstiges Zündungs-Ersatzteil |
| 76 | Getriebezündung |
| 77 | RC-Upfitter 1 und 2 |
| 78 | VBAT Upfitter 1 und 2 |
| 83 | Euro Trailer RC |
| 84 | Lauf-/Kurbelrelais |
| 87 | Motor |
| 88 | Injektor A – Ungerade |
| 89 | Injektor B – Gerade |
| 90 | Sauerstoffsensor B |
| 91 | Drosselklappensteuerung |
| 92 | Relais des Motorsteuergeräts |
| 93 | Horn |
| 94 | Nebelscheinwerfer |
| 95 | Fernlicht-Scheinwerfer |
| 100 | Sauerstoffsensor A |
| 101 | Motorsteuerungsmodul |
| 102 | Motorsteuermodul/Getriebesteuermodul |
| 103 | Zusatzheizung im Innenraum |
| 104 | Anlasser |
| 107 | Aero-Shutter |
| 109 | Polizeiausstatter |
| 112 | Anlasserrelais |
| 114 | Frontscheibenwaschanlage |
| 115 | Heckscheibenwaschanlage |
| 116 | Lüfter links |
| 121 | Rechter HID-Scheinwerfer |
| 122 | Linker HID-Scheinwerfer |
| 123 | Lüfter rechts |
ad vertisements

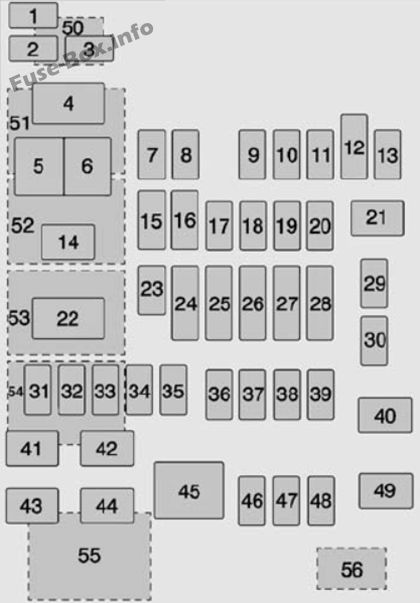

Instrumententafel, links
Zuordnung der Sicherungen im Sicherungskasten Instrumententafel (links) (2015, 2016)
| Nummer | Verwendung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Zubehör-Steckdose 1 |
| 5 | Beibehaltener Zubehörstrom/Zubehör |
| 6 | APO/BATT |
| 7 | Universal Garagentoröffner/Innenspiegelln |
| 8 | SEO Retained Accessory Powe |
| 9 | Nicht benutzt |
| 10 | Karosseriesteuermodul 3 |
| 11 | Karosseriesteuermodul 5 |
| 12 | Hintergrundbeleuchtung der Lenkradsteuerung |
| 13 | Nicht benutzt |
| 14 | Nicht benutzt |
| fünfzehn | Nicht benutzt |
| 16 | Diskreter Logik-Zündsensor |
| 17 | VPM |
| 18 | Spiegelfenstermodul |
| 19 | Karosseriesteuermodul 1 |
| 20 | Frontpolster (falls vorhanden) |
| 21 | Nicht benutzt |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Heizung, Lüftung und Klimaanlage Zündung/Heizung, Lüftung und Klimaanlage Zusatz |
| 25 | Zündung des Kombiinstruments/Diagnose-Diagnosemodul Zündung |
| 26 | Tilt Column/SEO, Tilt Column Lock 1/SEO |
| 27 | Datenverbindungsstecker/Fahrersitzmodul |
| 28 | Passiver Zugang/Passiver Start/Heizungs-, Lüftungs- und Klimaanlagenbatterie |
| 29 | Inhaltsdiebstahl |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | SEO/Automatische Levelkontrolle |
| 34 | Elektrisch verstellbares Parkaktivierungspedal (falls vorhanden) |
| 35 | Nicht benutzt |
| 36 | Sonstiges R/C |
| 37 | Beheiztes Lenkrad |
| 38 | Lenksäulenverriegelung 2 (falls vorhanden) |
| 39 | Batterie des Kombiinstruments |
| 40 | Nicht benutzt |
| 41 | Nicht benutzt |
| 42 | Euro Trailer (falls vorhanden) |
| 43 | Linke Türen |
| 44 | Elektrischer Fahrersitz |
| 45 | Nicht benutzt |
| 46 | Rechter beheizter/gekühlter Sitz |
| 47 | Beheizter/gekühlter Sitz links |
| 48 | Nicht benutzt |
| 49 | Nicht benutzt |
| 50 | Zubehör Steckdose 2 |
| 51 | Nicht benutzt |
| 52 | Beibehaltener Zubehörstrom/Zubehörrelais |
| 53 | Lauf-/Kurbelrelais |
| 54 | Nicht benutzt |
| 55 | Nicht benutzt |
| 56 | Nicht benutzt |
Instrumententafel, rechts
Belegung der Sicherungen im Sicherungskasten Instrumententafel (rechts) (2015, 2016)
| Nummer | Verwendung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Zubehörsteckdose 4 |
| 5 | Nicht benutzt |
| 6 | Nicht benutzt |
| 7 | Nicht benutzt |
| 8 | Handschuhfach |
| 9 | Nicht benutzt |
| 10 | Nicht benutzt |
| 11 | Nicht benutzt |
| 12 | Bedienelemente am Lenkrad |
| 13 | Karosseriesteuermodul 8 |
| 14 | Nicht benutzt |
| fünfzehn | Nicht benutzt |
| 16 | Nicht benutzt |
| 17 | Nicht benutzt |
| 18 | Nicht benutzt |
| 19 | Karosseriesteuermodul 4 |
| 20 | Unterhaltung auf den Rücksitzen |
| 21 | Schiebedach |
| 22 | Nicht benutzt |
| 23 | Nicht benutzt |
| 24 | Nicht benutzt |
| 25 | Nicht benutzt |
| 26 | Info/Airbag |
| 27 | Ersatz/RF WDW RN SW |
| 28 | Hinderniserkennung/USB |
| 29 | Radio |
| 30 | Nicht benutzt |
| 31 | Nicht benutzt |
| 32 | Nicht benutzt |
| 33 | Nicht benutzt |
| 34 | Nicht benutzt |
| 35 | SEO B2 |
| 36 | SEO |
| 37 | Karosseriesteuermodul 2 |
| 38 | A/C-Wechselrichter |
| 39 | Nicht benutzt |
| 40 | Nicht benutzt |
| 41 | Nicht benutzt |
| 42 | Nicht benutzt |
| 43 | Nicht benutzt |
| 44 | Fenstermotor rechte Tür |
| 45 | Frontgebläse |
| 46 | Karosseriesteuermodul 6 |
| 47 | Karosseriesteuermodul 7 |
| 48 | Verstärker |
| 49 | Rechter Vordersitz |
| 50 | Zubehör Steckdose 3 |
| 51 | Nicht benutzt |
| 52 | Beibehaltener Zubehörstrom/Zubehörrelais |
| 53 | Nicht benutzt |
| 54 | Nicht benutzt |
| 55 | Nicht benutzt |
| 56 | Nicht benutzt |
ad vertisements

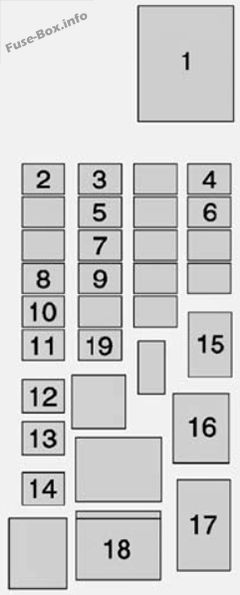

Heckfach
Belegung der Sicherungen im Fond-Sicherungsblock (2015, 2016)
| Nummer | Verwendung |
|---|---|
| ISO Mini-Relais | |
| 1 | Heckscheibenheizung |
| Mikrosicherungen | |
| 2 | Beheizter Sitz in zweiter Reihe links |
| 3 | Sitzheizung zweiter Reihe rechts |
| 4 | Beheizte Spiegel |
| 5 | Heckklappe |
| 6 | Glasbruch |
| 7 | Hebeglas |
| 8 | Logik des Heckklappenmoduls |
| 9 | Heckscheibenwischer |
| 10 | Heckheizung, Belüftung und Klimagebläse |
| 11 | Sitz in zweiter Reihe |
| 19 | Nebelschlussleuchte (falls vorhanden) |
| Sicherungen vom Typ M | |
| 12 | Heckklappenmodul |
| 13 | Sitz in der dritten Reihe |
| 14 | Zubehörsteckdose hinten |
| fünfzehn | Heckscheibenheizung |
| Ultra-Mikro-Relais | |
| 16 | Heckklappe |
| Mikrorelais | |
| 17 | Heckklappe |
| 18 | Nebelschlussleuchte (falls vorhanden) |
| 19 | Beheizte Spiegel |
2017, 2018, 2019, 2020
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2017-2020)
| Artikel | Verwendung |
|---|---|
| 1 | 2017-2019: Elektrische Trittbretter. 2020: Power-Assist-Schritte |
| 2 | ABS-Pumpe |
| 3 | Innenraum BEC LT1 |
| 4 | motorisierter Beifahrer-Sicherheitsgurt |
| 5 | Federungs-Nivellierungskompressor |
| 6 | Elektronische Steuerung des 4WD-Verteilergetriebes |
| 7 | — |
| 8 | — |
| 9 | 2017: Nicht verwendet. 2018-2020: Kraftstoffpumpenrelais |
| 10 | Elektrische Feststellbremse |
| 11 | — |
| 12 | — |
| 13 | Innenraum BEC LT2 |
| 14 | BEC hinten 1 |
| fünfzehn | — |
| 16 | — |
| 17 | Motorisierter Sicherheitsgurt für den Fahrer |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | 2017: ALC-Auspuffmagnetventil. 2018-2020: Automatische Leuchtweitenregulierung/ Auspuffmagnet |
| 22 | 2018-2020: Kraftstoffpumpe. |
| 23 | Integriertes Chassis Control Module |
| 24 | Echtzeit-Dämpfung |
| 25 | Kraftstoffpumpen-Leistungsmodul |
| 26 | 2017-2018: Nicht verwendet/Batteriegeregelte Spannungssteuerung. 2019-2020: Active Hydraulic Assist/ Batteriegeregelte Spannungsregelung |
| 27 | — |
| 28 | Aufrüster 2 |
| 29 | Nachrüster 2 Relais |
| 30 | Wischer |
| 31 | TIM (Anhängerschnittstellenmodul) |
| 32 | — |
| 33 | — |
| 34 | Rückfahrscheinwerfer |
| 35 | ABS-Ventil |
| 36 | Anhängerbremsen |
| 37 | Upfitter 3 Relais |
| 38 | — |
| 39 | Rechte Anhängerbremsleuchte/Blinkerleuchte |
| 40 | Bremsleuchte/Blinkleuchte linker Anhänger |
| 41 | Anhängerparkleuchten |
| 42 | Rechtes Standlicht |
| 43 | Linkes Standlicht |
| 44 | Aufrüster 3 |
| 45 | Automatische Niveauregelung Lauf/Kurbel |
| 46 | — |
| 47 | Aufrüster 4 |
| 48 | Upfitter 4 Relais |
| 49 | Rückfahrscheinwerfer |
| 50 | — |
| 51 | Standlichtrelais |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | — |
| 57 | — |
| 58 | — |
| 59 | Euro-Anhänger |
| 60 | Klimaanlagensteuerung |
| 61 | — |
| 62 | — |
| 63 | Aufrüster 1 |
| 64 | — |
| 65 | — |
| 66 | — |
| 67 | Anhängerbatterie |
| 68 | 2017: Nicht verwendet. 2018-2020: Sekundäre Kraftstoffpumpe |
| 69 | RC-Upfitter 3 und 4 |
| 70 | VBAT Upfitter 3 und 4 |
| 71 | — |
| 72 | Nachrüster 1 Relais |
| 73 | — |
| 74 | Motorsteuergerät / Zündung |
| 75 | Sonstiges / Zündung / Ersatz |
| 76 | Getriebezündung |
| 77 | RC-Upfitter 1 und 2 |
| 78 | VBAT Upfitter 1 und 2 |
| 79 | — |
| 80 | — |
| 81 | — |
| 82 | — |
| 83 | Euro Trailer RC |
| 84 | Lauf-/Kurbelrelais |
| 85 | — |
| 86 | — |
| 87 | 2017-2018: Motor. 2019-2020: MAF/IAT/Feuchte/TIAP-Sensor |
| 88 | Injektor A – Ungerade |
| 89 | Injektor B – Gerade |
| 90 | O2-Sensor B |
| 91 | Drosselklappensteuerung |
| 92 | Relais des Motorsteuergeräts |
| 93 | Horn |
| 94 | Nebelscheinwerfer |
| 95 | Fernlicht-Scheinwerfer |
| 96 | — |
| 97 | — |
| 98 | — |
| 99 | — |
| 100 | O2-Sensor A |
| 101 | Motorsteuerungsmodul |
| 102 | Motorsteuermodul/Getriebesteuermodul |
| 103 | Zusatzheizung für den Innenraum |
| 104 | Anlasser |
| 105 | — |
| 106 | — |
| 107 | Aeroshutter |
| 108 | — |
| 109 | Polizeiausstatter |
| 110 | — |
| 111 | — |
| 112 | Anlasserrelais |
| 113 | — |
| 114 | Frontscheibenwaschanlage |
| 115 | Heckscheibenwaschanlage |
| 116 | Lüfter links |
| 117 | Ansaugen der Kraftstoffpumpe |
| 118 | — |
| 119 | — |
| 120 | Ansaugen der Kraftstoffpumpe |
| 121 | Rechter HID-Scheinwerfer |
| 122 | Linker HID-Scheinwerfer |
| 123 | Rechter Lüfter |
Instrumententafel, links
Belegung der Sicherungen im Sicherungskasten Instrumententafel (links) (2017-2020)
| № | Verwendung |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Zubehör-Steckdose 1 |
| 5 | 2017: Beibehaltene Zubehörleistung/Zubehör. 2018-2020: Zubehörsteckdose aus gespeichertem Zubehörstrom |
| 6 | Zubehör-Steckdose aus Batteriestrom |
| 7 | Universal Garagentoröffner/Innenspiegelln |
| 8 | SEO Retained Accessory Powe |
| 9 | — |
| 10 | Karosseriesteuermodul 3 |
| 11 | Karosseriesteuermodul 5 |
| 12 | Hintergrundbeleuchtung der Lenkradsteuerung |
| 13 | — |
| 14 | — |
| fünfzehn | — |
| 16 | Diskreter Logik-Zündsensor |
| 17 | 2017-2018: Videoverarbeitungsmodul. 2019-2020: Videoverarbeitungsmodul/Virtuelles Tastenmodul |
| 18 | Spiegelfenstermodul |
| 19 | Karosseriesteuermodul 1 |
| 20 | Frontpolster (falls vorhanden) |
| 21 | — |
| 22 | — |
| 23 | — |
| 24 | 2017-2018: HLK/Zündung. 2019-2020: HVAC-Zündung/AUX HVAC-Zündung |
| 25 | Kombiinstrument Zündung / Sensordiagnosemodul / Zündung |
| 26 | 2017-2018: Tilt Column/SEO, Tilt Column Lock 1/SEO. 2019-2020: Kippsäule/Tiltsäulensperre 1/SEO 1/SEO 2 |
| 27 | Datenverbindungsstecker/Fahrersitzmodul |
| 28 | 2017-2018: Passiver Zugang/Passiver Start/HVAC-Batterie. 2019-2020: Passive Verriegelung, Passiver Diebstahlschutz/HVAC-Batterie |
| 29 | Abschreckung von Inhaltsdiebstahl |
| 30 | — |
| 31 | — |
| 32 | — |
| 33 | 2017: SEO/Automatische Niveauregulierung 2018-2020: SEO/Automatische Niveauregulierung/Linke Sitzheizung |
| 34 | Elektrisch verstellbares Park-Enable-Pedal (mitgeliefert) |
| 35 | — |
| 36 | Sonstiges/Kurbel laufen lassen |
| 37 | Beheiztes Lenkrad |
| 38 | Lenksäulenverriegelung 2 (falls vorhanden) |
| 39 | Batterie des Kombiinstruments |
| 40 | — |
| 41 | — |
| 42 | Euro Trailer (falls vorhanden) |
| 43 | Linke Türen |
| 44 | Elektrischer Fahrersitz |
| 45 | — |
| 46 | Beheizter, gekühlter oder belüfteter Sitz rechts (falls vorhanden) |
| 47 | Beheizter, gekühlter oder belüfteter Sitz links (falls vorhanden) |
| 48 | — |
| 49 | — |
| 50 | Zubehör Steckdose 2 Relais |
| 51 | — |
| 52 | Retained Zubehör Leistungsrelais |
| 53 | Lauf-/Kurbelrelais |
| 54 | — |
| 55 | — |
| 56 | — |
ad vertisements
Instrumententafel, rechts
Belegung der Sicherungen im Sicherungskasten Instrumententafel (rechts) (2017-2020)
| № | Verwendung |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Zubehörsteckdose 4 |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Handschuhfach |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Bedienelemente am Lenkrad |
| 13 | Karosseriesteuermodul 8 |
| 14 | — |
| fünfzehn | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Karosseriesteuermodul 4 |
| 20 | Unterhaltung auf den Rücksitzen |
| 21 | 2017-2019: Schiebedach. 2020: Schiebedach/Leuchtfeuerumbau |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | Infotainment/Airbag |
| 27 | -/RF Fensterschalter/ Regensensor |
| 28 | Hinderniserkennung/USB |
| 29 | Radio |
| 30 | — |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | — |
| 36 | Sonderausstattung Option B2 |
| 37 | Sonderausstattungsoption |
| 38 | Karosseriesteuermodul 2 |
| 39 | DC-AC-Wechselrichter |
| 40 | — |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | Fenstermotor rechte Tür |
| 45 | Frontgebläse |
| 46 | Karosseriesteuermodul 6 |
| 47 | Karosseriesteuermodul 7 |
| 46 | Verstärker |
| 49 | Rechter Vordersitz |
| 50 | Zubehör Steckdose 3 |
| 51 | — |
| 52 | Retained Zubehör Leistungsrelais |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | — |
ad vertisements
Heckfach
Belegung der Sicherungen im Fond-Sicherungsblock (2017-2020)
| Artikel | Verwendung |
|---|---|
| 1 | Relais Heckscheibenheizung |
| 2 | Sitzheizung in der zweiten Reihe links |
| 3 | Sitzheizung in der zweiten Reihe rechts |
| 4 | Beheizte Spiegel |
| 5 | Heckklappe |
| 6 | Glasbruch |
| 7 | Hebeglas |
| 8 | Logik des Heckklappenmoduls |
| 9 | Heckscheibenwischer |
| 10 | HLK-Gebläse hinten |
| 11 | Sitz in zweiter Reihe |
| 12 | 2017: Sitz in zweiter Reihe. 2018-2020: Heckklappenmodul |
| 13 | 2017: Heckklappenmodul. 2018-2020: Dritte Sitzreihe |
| 14 | Zubehörsteckdose hinten |
| fünfzehn | Heckscheibenheizung |
| 16 | Heckklappenrelais |
| 17 | Liftglas-Relais |
| 18 | Nebelschlussleuchtenrelais (falls vorhanden) |
| 19 | Nebelschlussleuchte (falls vorhanden) |
| 20 | Beheiztes Spiegelrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim GMC Yukon / Yukon XL?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere GMC Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
