Hier finden Sie die Sicherungskasten-Belegung für den GMC Terrain der Baujahre 2018 bis 2022. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
GMC Terrain Sicherungskasten und Relais
Die Sicherungen für den Zigarettenanzünder (Steckdose) im GMC Terrain sind die Sicherung Nr. 37 (Zigarettenanzünder), die Leistungsschalter CB1 (2018: vordere Zusatzsteckdose), CB2 (Zusatzsteckdosenkonsole) im Sicherungskasten der Instrumententafel und die Sicherung Nr. F21 (Hintere Zusatzsteckdose) im Sicherungsblock des hinteren Fachs.
Instrumententafel

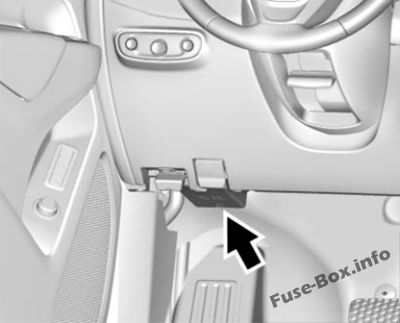

Der Sicherungsblock der Instrumententafel befindet sich unter der Instrumententafel auf der Fahrerseite.
Um darauf zuzugreifen, drücken Sie die Verriegelung in der Nähe des oberen mittleren Quadrats und lassen Sie sie wieder los.
Motorraum

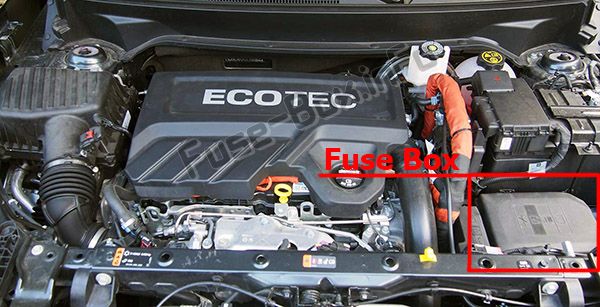

Der Motorraum-Sicherungskasten befindet sich auf der Fahrerseite des Motorraums.
Hinteres Fach

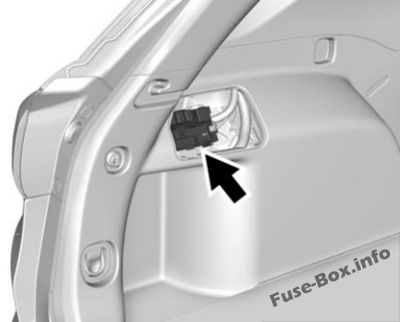

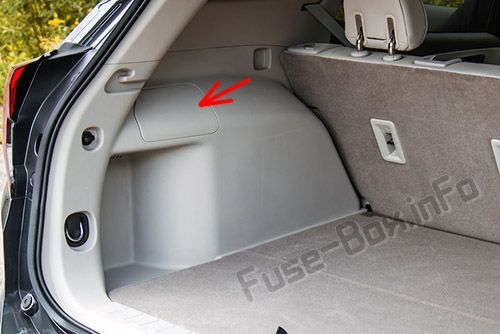

Der Fondraum-Sicherungsblock befindet sich hinter einer Verkleidung an der Seite des Fondraums. Entfernen Sie die Verkleidungsplatte, um Zugang zum Sicherungsblock zu erhalten.
Motorraum
Anzeigen _

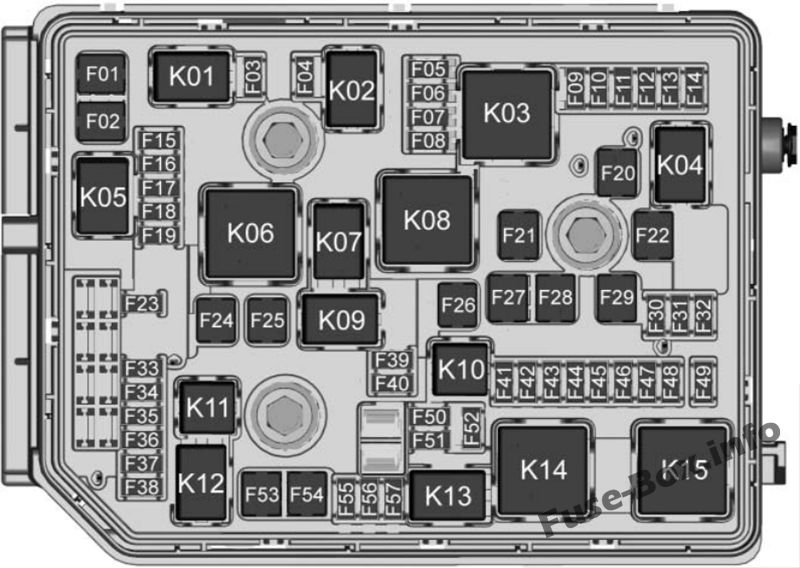

Zuordnung der Sicherungen im Motorraum (2018-2022)
| № | Verwendungszweck |
|---|---|
| F01 | Anlasser 1 |
| F02 | Anlasser 2 |
| F03 | Lambdasonde 1 |
| F04 | Motorsteuerungsmodul |
| F05 | 2018-2020: FlexFuel-Sensor 2021: FlexFuel-Sensor/Aero Shutter 2022: Aero Shutter/ Wasserpumpe |
| F06 | Getriebesteuermodul |
| F07 | – |
| F08 | 2018-2021: Motorsteuergerät |
| F09 | Kupplung der Klimaanlage |
| F10 | Kanisterentlüftungsmagnetventil |
| F11 | Kraftstoffsystem |
| F12 | Sitzheizung vorn |
| F13 | Nachkochpumpe |
| F14 | – |
| F15 | Lambdasonde 2 |
| F 16 | 2018: Kraftstoffeinspritzdüsen-ungerade 2019-2022: Zündspulen |
| F17 | 2018: Einspritzdüsen – sogar. 2019-2022: Motorsteuergerät |
| F18 | 2018-2020: Modul für selektive katalytische Reduktion (nur Diesel) 2022: Motorsteuermodul |
| F19 | NOx-Rußsensor (nur Diesel) |
| F20 | Gleichspannungswandler 2 |
| F21 | Schichtsteuerung |
| F22 | Antiblockierpumpe |
| F23 | 2018: Frontscheibe. 2019-2022: Waschpumpe vorne/hinten |
| F24 | – |
| F25 | -/Dieselheizung (nur Diesel) |
| F26 | – |
| F27 | Antiblockierventile |
| F28 | LD-Anhänger |
| F29 | Heckscheibenheizung |
| F30 | Spiegelentfroster |
| F31 | — |
| F32 | Variable Funktionen |
| F33 | – |
| F34 | Horn |
| F35 | 2018: Vakuumpumpe. |
| F36 | 2018-2021: Fernscheinwerfer rechts 2022: Scheinwerfer / Tagfahrlicht rechts |
| F37 | 2018-2021: Linker Fernscheinwerfer |
| F38 | Automatische Leuchtweitenregulierung |
| F39 | 2018-2021: Nebelscheinwerfer |
| F40 | – |
| F41 | Steuergerät für Reichweite |
| F42 | Motorisierte Stirnlampe |
| F43 | 2018: Kraftstoffpumpe. 2019–2022: Nicht verwendet |
| F44 | Innenrückspiegel |
| F45 | 2018: Kanisterentlüftungsmagnet. 2019-2022: Beifahrerseite belüfteter Sitz |
| F46 | Fahrerseite belüfteter Sitz |
| F47 | Lenksäulenverriegelung |
| F48 | Heckscheibenwischer |
| F49 | – |
| F50 | Beheiztes Lenkrad |
| F51 | 2018: Rechter Scheinwerfer. 2019-2021: Tagfahrlicht rechts |
| F52 | Motorsteuergerät / Getriebesteuerung |
| F53 | – |
| F54 | 2018: Frontwischer. |
| F55 | Frontwischergeschwindigkeit/ Steuerung |
| F56 | – |
| F57 | 2018: Linker Scheinwerfer. 2019-2021: Tagfahrlicht links 2022: Scheinwerfer / Tagfahrlicht links |
| Relais | |
| K01 | Anlassermagnet |
| K02 | Steuerung der Klimaanlage |
| K03 | 2019-2022: Motorsteuergerät |
| K04 | Wischersteuerung |
| K05 | Anlassermagnet / Anlasserritzel |
| K06 | -/Kraftstoffheizung (nur Diesel) |
| K07 | – |
| K08 | – |
| K09 | Wischergeschwindigkeit |
| K10 | – |
| K11 | – |
| K12 | 2018-2021: Fernlicht 2022: Scheinwerfer / Tagfahrlicht rechts |
| K13 | 2018-2021: Scheinwerfer / Tagfahrlicht 2022: Scheinwerfer / Tagfahrlicht Links |
| K14 | Laufen/Kurbeln |
| K15 | Heckscheibenheizung |
| *K16 | Horn |
| *K17 | Selektive katalytische Reduktion (nur Diesel) |
| *K18 | Nebelscheinwerfer |
| *K19 | Kühlmittelpumpe |
| *K20 | – |
| *K21 | Unterlegscheibe hinten |
| *K22 | Unterlegscheibe vorne |
| *K23 | Wischersteuerung |
| * PCB-Relais sind nicht wartungsfähig. |
Instrumententafel

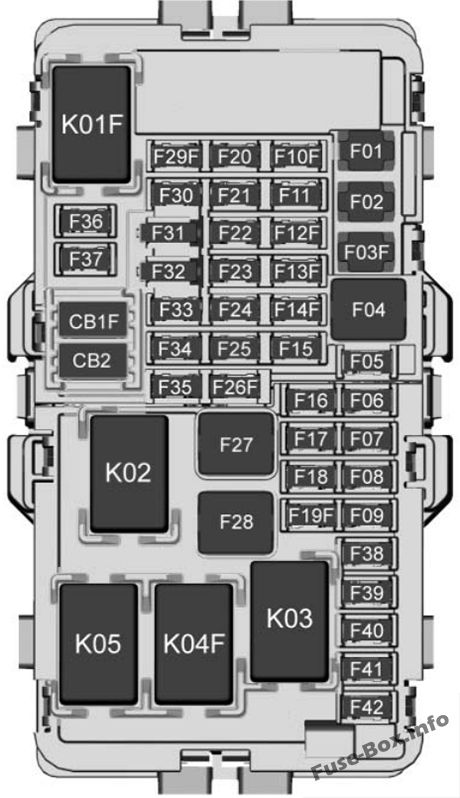

Belegung der Sicherungen im Instrumentenbrett (2018-2022)
| № | Verwendungszweck |
|---|---|
| F01 | DC-AC-Wechselrichter |
| F02 | Vordere Fenster |
| F03 | Anhängerbremse |
| F04 | Heizungs-, Lüftungs- und Klimaanlagengebläse |
| F05 | 2018-2020: Karosseriesteuermodul 2 |
| F06 | Zentrales Gateway-Modul (CGM) |
| F07 | – |
| F08 | Karosseriesteuermodul 3 |
| F09 | Verstärker |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | Elektronischer Schalthebel |
| F15 | Getriebesteuermodul |
| F 16 | Sitzheizung vorn |
| F17 | Linker Data-Link-Anschluss |
| F18 | Karosseriesteuermodul 7 |
| F19 | Außenspiegel |
| F20 | 2018-2020: Karosseriesteuermodul 1 |
| F21 | Karosseriesteuermodul 4 |
| F22 | 2018-2020: Karosseriesteuermodul 6 |
| F23 | 2018-2020: Elektrische Lenksäulenverriegelung |
| F24 | Sensor- und Diagnosemodul |
| F25 | Anwesenheitssensor |
| F26 | – |
| F27 | Elektrische Sitze |
| F28 | Hintere Fenster |
| F29 | – |
| F30 | Schalter Sitzheizung vorne |
| F31 | Lenkradsteuerung |
| F32 | Karosseriesteuermodul 8 |
| F33 | Heizungs-, Lüftungs-und Klimaanlagen |
| F34 | Passiver Einstieg, passiver Start |
| F35 | Heckklappenverriegelung |
| F36 | 2018: Shift-Ladegerät. 2019–2022: Kabelloses Lademodul/USB-Zubehör |
| F37 | Zigarettenanzünder |
| F38 | OnStar |
| F39 | USB-Instrumententafel |
| F40 | Kameramodul/ Heckklappenmodul |
| F41 | 2018-2020: Einparkhilfemodul 2021-2022: Einparkhilfemodul/ Mittelkonsolenanzeige/ Heizungs-, Lüftungs- und Klimaanlagenanzeige/ Universal-Garagentoröffner/ Dachsteuerungs-Schalterbank |
| F42 | Radio |
| Relais | |
| K01 | 2018-2019: Riegel |
| K02 | Einbehaltene Zubehörleistung |
| K03 | Heckklappe |
| K04 | – |
| K05 | 2018-2020: Logistik |
| Leistungsschalter | |
| CB1 | 2018: Zusatzsteckdose vorne. |
| CB2 | 2018-2020: Zusatzsteckdosenkonsole |
Anzeigen _
Hinteres Fach
Belegung der Sicherungen im Fond (2018-2022)
| № | Verwendungszweck |
|---|---|
| F1 | 2018-2019: Abgasheizung. 2020: Abgasheizung/ Leistungsmodul für selektive katalytische Reduktion (nur Diesel) 2022: Elektrischer Sitz |
| F2 | Heckklappe |
| F3 | Anhänger-Hilfsenergie |
| F4 | 2018: Elektrische Sitze. 2019-2021: Elektrischer Beifahrersitz |
| F5 | Memory-Sitzmodul |
| F6 | Schiebedach |
| F7 | Warnung vor seitlichem toten Winkel |
| F8 | Anhänger-Rückfahrscheinwerfer |
| F9 | Sitzheizung hinten 1 |
| F10 | Einparkhilfe |
| F11 | Sitzheizung hinten 2 |
| F12 | — |
| F13 | Anhänger-Parkleuchte |
| F14 | Blinkleuchte Anhänger rechts |
| F15 | 2018-2021: Parkleuchte links |
| F 16 | 2018-2021: Parkleuchte rechts |
| F17 | 2020-2022: Videoverarbeitungsmodul |
| F18 | Blinkerleuchte Anhänger links |
| F19 | Allradantrieb |
| F20 | Lendenwirbelsäule |
| F21 | Zusatzsteckdose hinten |
| F22 | Hintere Antriebseinheit |
| Relais | |
| K1 | Anhänger-Bremsleuchte/Blinker rechts |
| K2 | Anhänger-Rückfahrscheinwerfer |
| K3 | Linke Anhängerbremsleuchte/Blinkerleuchte |
| K4 | Parklampen |
| K5 | 2018–2019: Selektive katalytische Reduktion (SCR) (nur Diesel). 2020: Abgasheizung/Leistungsmodul für selektive katalytische Reduktion (nur Diesel) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim GMC Terrain?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
