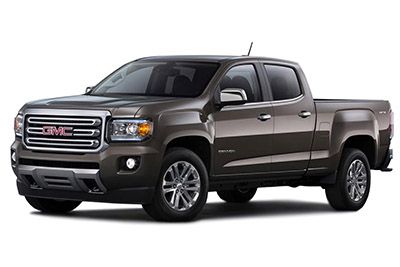

In diesem Artikel betrachten wir den GMC Canyon der zweiten Generation, der von 2015 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von GMC Canyon 2015, 2016, 2017, 2018, 2019, 2020, 2021 und 2022 , erhalten Informationen über die Position der Sicherungsfelder im Inneren des Fahrzeugs und erfahren die Zuordnung der einzelnen Sicherungen (Sicherung Layout) und Relais.
der Inhalt
Sicherungslayout GMC Canyon 2015-2022…
Die Sicherungen für den Zigarettenanzünder ( Steckdose) im GMC Canyon sind die Sicherungen F39 (Zusatzsteckdose 2), F40 (2015-2018: Zusatzsteckdose), F42 (Zusatzsteckdose 1/Anzünder) und F44 (Zusatzsteckdose). Sicherungskasten Instrumententafel.
Lage des Sicherungskastens

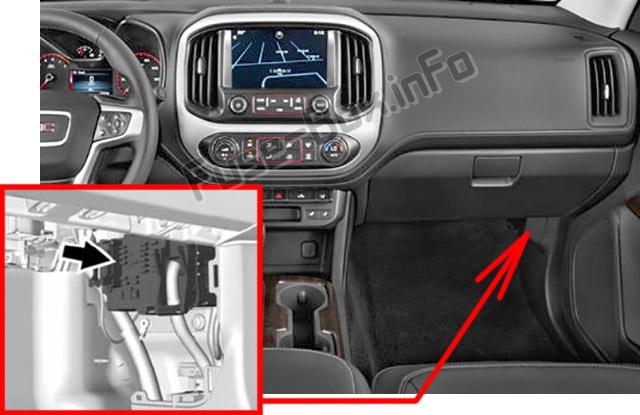

Instrumententafel
Der Sicherungsblock der Instrumententafel befindet sich hinter der seitlichen Verkleidung des Windlaufs auf der Beifahrerseite.

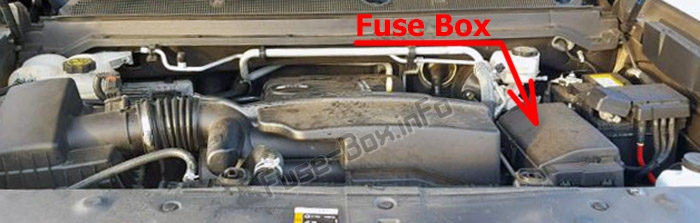

Motorraum
Der Motorraum-Sicherungskasten befindet sich auf der Fahrerseite des Motorraums.
Sicherungskasten Diagramme
2015, 2016, 2017, 2018

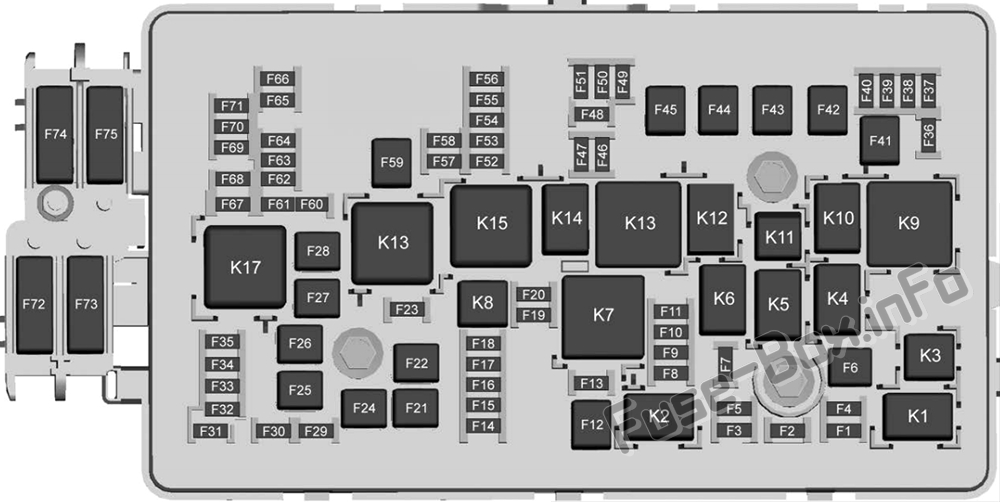

Motorraum
Anzeigen _
Belegung der Sicherungen im Motorraum (2015-2018)
| № | Verwendungszweck |
|---|---|
| Mini-Sicherungen (2-polig) | |
| F01 | Leistung des Traktionssteuermoduls |
| F02 | Leistung des Motorsteuermoduls |
| F03 | Klimakompressorkupplung |
| F04 | Nicht benutzt |
| F05 | Zündung des Kraftstoffmoduls |
| F07 | Frachtlampe |
| F08 | Kraftstoffeinspritzdüsen – sogar |
| F09 | Kraftstoffeinspritzdüsen – ungerade |
| F10 | Motorsteuerungsmodul |
| F11 | Sonstiges 1 Zündung |
| F13 | Traktionskontrollmodul |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | Nicht benutzt |
| F17 | Vorderachsstellglied |
| F18 | Nicht benutzt |
| F19 | Aeroshutter |
| F20 | Nicht benutzt |
| F23 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | Sitzheizung Leistung 1 |
| F31 | Nicht benutzt |
| F32 | Sitzheizung 2 |
| F33 | Körpersteuermodul 3 |
| F34 | Kraftstoffsystem-Steuermodul |
| F35 | Nicht benutzt |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernlichtscheinwerfer |
| F38 | Fernlicht links |
| F39 | Nicht benutzt |
| F40 | Nicht benutzt |
| F46 | Nicht benutzt |
| F47 | Sonstiges 2 Zündung |
| F48 | Nebelscheinwerfer (falls vorhanden) |
| F49 | Nicht benutzt |
| F50 | Trailer Parle Lampen |
| F51 | Horn |
| F52 | Nicht benutzt |
| F53 | Nicht benutzt |
| F54 | Nicht benutzt |
| F55 | Nicht benutzt |
| F56 | Waschpumpe |
| F57 | Nicht benutzt |
| F58 | Nicht benutzt |
| F60 | Spiegel Defogger |
| F61 | Nicht benutzt |
| F62 | Kanisterentlüftungsmagnet |
| F63 | Nicht benutzt |
| F64 | Anhänger-Rückfahrleuchte |
| F65 | Brems-/Blinker für linken Anhänger |
| F66 | Brems-/Blinker des rechten Anhängers |
| F67 | Elektrische Servolenkung |
| F68 | Nicht benutzt |
| F69 | Batteriegeregelte Spannungssteuerung |
| F70 | Nicht benutzt |
| F71 | Nicht benutzt |
| J-Case-Sicherungen (Low Profile) | |
| F06 | Scheibenwischer |
| F12 | Anlasser |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Antiblockiersystem-Pumpe |
| F27 | Anhängerbremssteuermodul |
| F28 | Heckscheibenheizung |
| F41 | Nicht benutzt |
| F42 | Nicht benutzt |
| F43 | Lüfter |
| F44 | Nicht benutzt |
| F45 | Vakuumpumpe Bremse |
| F59 | Nicht benutzt |
| Midi-Sicherungen | |
| F72 | Nicht benutzt |
| F73 | Nicht benutzt |
| F74 | Generator |
| F75 | Nicht benutzt |
| Mikrorelais | |
| K01 | Klimakompressorkupplung |
| K02 | Anlasser |
| K03 | Nicht benutzt |
| K04 | Wischergeschwindigkeit |
| K05 | Wischersteuerung |
| K06 | Frachtlampe |
| K08 | Nicht benutzt |
| K09 | Nicht benutzt |
| K10 | Nicht benutzt |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | Nicht benutzt |
| K13 | Vakuumpumpe |
| K14 | Parklampen |
| Mini-Relais | |
| K07 | Antriebsstrang |
| K15 | Laufen/Kurbeln |
| K17 | Heckscheibenheizung |
| Halbleiterrelais | |
| K16 | Nicht benutzt |

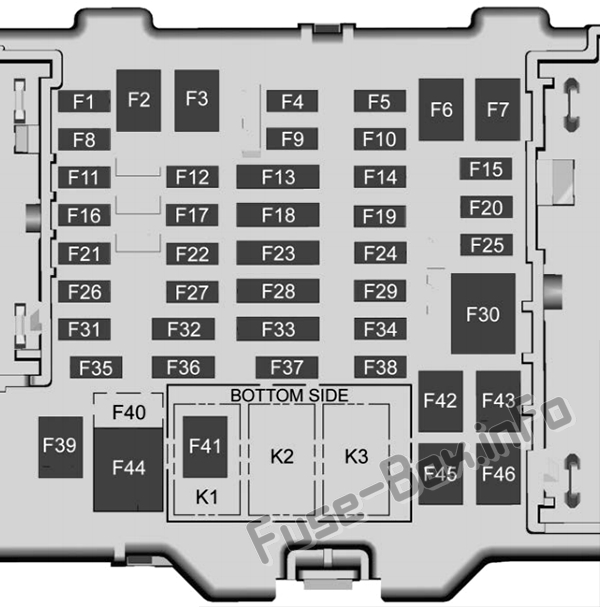

Instrumententafel
Belegung der Sicherungen im Instrumentenbrett (2015-2018)
| № | Verwendungszweck |
|---|---|
| Feinsicherung (2 Pin) | |
| F01 | Karosseriesteuermodul 1 |
| F04 | Lenkradsteuerung |
| F05 | Körpersteuermodul 2 |
| F08 | Spiegelfenstermodul |
| F09 | Kombiinstrument |
| F10 | Nicht benutzt |
| F11 | Körpersteuermodul 8 |
| F12 | Nicht benutzt |
| F14 | Funk/HMI |
| F15 | Körpersteuermodul 6 |
| F 16 | Nicht benutzt |
| F17 | Körpersteuermodul 4 |
| F19 | Nicht benutzt |
| F20 | Verstärker {falls vorhanden) |
| F21 | Nicht benutzt |
| F22 | Nicht benutzt |
| F24 | Heizungs-, Lüftungs- und Klimaanlagenzündung |
| F25 | Körpersteuermodul 7 |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| F29 | Sonstiges Zündung |
| F31 | Vordere Kamera |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F34 | Nicht benutzt |
| F35 | Parken, Rückwärtsfahren, Neutral, Fahren, Niedrig |
| F36 | Discrete Logic Zündsensor |
| F38 | Nicht benutzt |
| Feinsicherung (3-polig) | |
| F13 | OnStar/Heizung, Lüftung und Klimaanlage |
| F18 | Airbag |
| F23 | Data Link Connector/USDB |
| F28 | Instrumententafel/Sensor- und Diagnosemodul Zündung |
| F33 | Nicht benutzt |
| Micro-J-Case-Sicherungen | |
| F02 | Nicht benutzt |
| F03 | Nicht benutzt |
| F06 | Nicht benutzt |
| F07 | Nicht benutzt |
| F39 | Hilfssteckdose 2 |
| F41 | Zusatzsteckdose 1/Feuerzeug |
| F42 | Fensterheber links |
| F43 | Elektrischer Fahrersitz |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbarer Beifahrersitz |
| J-Case-Sicherungen | |
| F30 | Nicht benutzt |
| F40 | Hilfssteckdose |
| F44 | Hilfssteckdose |
| Mini-Sicherung (2 Pins) | |
| F37 | Nicht benutzt |
| Mikrorelais | |
| K1 | Zurückbehaltene Zubehörleistung/Zubehör |
| K2 | Laufen/Kurbeln |
2019, 2020, 2021, 2022
Motorraum
Anzeigen _
Zuordnung der Sicherungen im Motorraum (2019, 2020, 2021, 2022)
| № | Verwendungszweck |
|---|---|
| F1 | Leistung des Traktionskontrollmoduls |
| F2 | Leistung des Motorsteuergeräts |
| F3 | Kupplung der Klimaanlage |
| F4 | Nicht benutzt |
| F5 | Motorsteuergerät / integriertes Fahrgestellsteuergerät / Kraftstoffpumpen-Leistungsmodul |
| F6 | Scheibenwischer |
| F7 | Frachtlampe/Bettbeleuchtung |
| F8 | Einspritzdüsen – sogar |
| F9 | Einspritzdüsen – seltsam |
| F10 | Motorsteuergerät 1 |
| F11 | Sauerstoff / Luftmassenstrom / Feuchtigkeit / Ansauglufttemperatur / Drosselklappeneinlassdrucksensoren |
| F12 | Anlasser |
| F13 | Traktionskontrollmodul |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | Nicht benutzt |
| F17 | Aktuator Vorderachse |
| F18 | Nicht benutzt |
| F19 | Aeroshutter |
| F20 | Nicht benutzt |
| F21 | Frontgebläse |
| F22 | Ventile des Antiblockiersystems |
| F23 | Nicht benutzt |
| F24 | Anhänger |
| F25 | Elektronische Steuerung des Verteilergetriebes |
| F26 | Pumpe für Antiblockiersystem |
| F27 | Anhängerbremssteuermodul/Vorkehrungen für die Anhängerverkabelung |
| F28 | Heckscheibenheizung |
| F29 | Nicht benutzt |
| F30 | Fahrersitzheizung |
| F31 | Nicht benutzt |
| F32 | Beheizbarer Beifahrersitz |
| F33 | 2019: Mid-Park-Phasensperre / Aktives Kraftstoffmanagement / Motoröl- und Kanisterspülmagnet (e) / Sauerstoffsensor.
2020-2022: Rechter Scheinwerfer Abblendlicht / Parkleuchte vorne rechts / Seitenmarkierung rechts vorne / Seitenmarkierung rechts hinten |
| F34 | Leistungsmodul der Kraftstoffpumpe |
| F35 | Integriertes Chassis-Steuermodul |
| F36 | Mittelhoch montierte Bremsleuchte |
| F37 | Rechter Fernscheinwerfer |
| F38 | Linker Fernscheinwerfer |
| F39 | Nicht benutzt |
| F40 | Nicht benutzt |
| F41 | Nicht benutzt |
| F42 | Nicht benutzt |
| F43 | 2019: Kühlgebläse 2020-2022: Nicht verwendet |
| F44 | Nicht benutzt |
| F45 | Vakuumpumpe bremsen |
| F46 | Motorsteuergerät 2 |
| F47 | 2019: Abblendlicht rechts / Parkleuchte vorne rechts / Seitenmarkierung vorn rechts / Seitenmarkierung hinten rechts.
2020-2022: Mid-Park-Phasensperre / Aktives Kraftstoffmanagement / Motoröl- und Kanisterspülmagnet (e) / Sauerstoffsensor. |
| F48 | Nebelscheinwerfer |
| F49 | Nicht benutzt |
| F50 | Parkleuchten für Anhänger |
| F51 | Horn |
| F52 | Nicht benutzt |
| F53 | Nicht benutzt |
| F54 | Nicht benutzt |
| F55 | Nicht benutzt |
| F56 | Waschpumpe |
| F57 | Nicht benutzt |
| F58 | Nicht benutzt |
| F59 | Nicht benutzt |
| F60 | Spiegel-Entnebeler |
| F61 | Nicht benutzt |
| F62 | Kanisterentlüftungsmagnetventil |
| F63 | Nicht benutzt |
| F64 | Anhänger-Rückfahrleuchte |
| F65 | Linke Anhänger-Bremsleuchte/Blinkerleuchten |
| F66 | Anhängerbremsleuchte rechts/Blinkerleuchten |
| F67 | Elektrische Servolenkung |
| F68 | Nicht benutzt |
| F69 | Batteriegeregelte Spannungsregelung |
| F70 | Nicht benutzt |
| F71 | Nicht benutzt |
| F72 | Nicht benutzt |
| F73 | Nicht benutzt |
| F74 | Generator |
| Relais | |
| K1 | Kupplung der Klimaanlage |
| K2 | Anlasser |
| K3 | Nicht benutzt |
| K4 | Wischergeschwindigkeit |
| K5 | Wischersteuerung |
| K6 | Frachtlampe/Bettbeleuchtung |
| K7 | Antriebsstrang |
| K8 | Nicht benutzt |
| K9 | Nicht benutzt |
| K10 | Nicht benutzt |
| K11 | Mittelhoch montierte Bremsleuchte |
| K12 | Nicht benutzt |
| K13 | Vakuumpumpe |
| K14 | Parkleuchten für Anhänger |
| K15 | Laufen/Kurbeln |
| K16 | Nicht benutzt |
| K17 | Heckscheibenheizung |
Anzeigen _

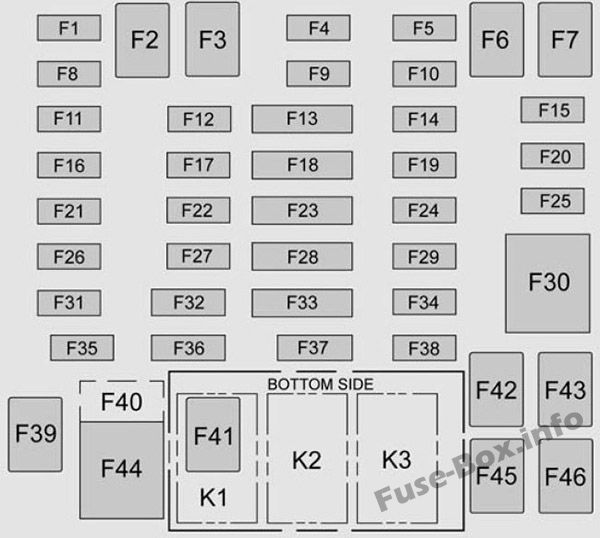

Instrumententafel
Belegung der Sicherungen im Instrumentenbrett (2019, 2020, 2021, 2022)
| № | Verwendungszweck |
|---|---|
| F1 | 2019–2021: Steuerung des Lauf-/Kurbelrelais/ Hupenschalter/ Dachleuchten 2022: Karosseriesteuermodul 1 – Dimmersteuerung der Blinker, Relaisspulensteuerung mit Retention Accessory Power (RAP), Versorgungsspannung der hinteren Kennzeichenleuchte, Relaissteuerung der Windschutzscheibenwaschanlage, Betrieb/Kurbeln Relaisspulensteuerung, Geschwindigkeitsregelung / elektronische Drehmomentregelung / Drehmomentwandler-Kupplungsbremssignal, Zündspannung 3 laufen lassen |
| F2 | Nicht benutzt |
| F3 | Nicht benutzt |
| F4 | Lenkradsteuerung |
| F5 | 2019-2021: Abblendlicht linker Scheinwerfer/ Parkleuchte vorne links/ Seitenmarkierung links vorne/ Seitenmarkierung links hinten 2022: Karosseriesteuermodul 2 – Innenleuchtensteuerung, Zubehörspannung (1), Rückfahrleuchten-Relaissteuerung, Parksperren-Magnetsteuerung, Anhängerbremsbetätigungssignal |
| F6 | Nicht benutzt |
| F7 | Nicht benutzt |
| F8 | Spiegelfenstermodul |
| F9 | Instrumententafel-Cluster |
| F10 | Nicht benutzt |
| F11 | 2019–2021: Türschlösser 2022: Karosserie-Steuermodul 8 – Türverriegelungsbetätiger-Verriegelungssteuerung 2, Türverriegelungssteuerung (2), Türverriegelungsbetätiger-Entriegelungssteuerung |
| F12 | Nicht benutzt |
| F13 | OnStar/HVAC |
| F14 | Radio/Infotainment |
| F15 | 2019–2021: RAP-Zubehörrelaissteuerung/Schalthebelsteuerung/Schaltmagnetspule/Wischerrelaissteuerung/Relaissteuerung der Scheibenwaschpumpe/Relaissteuerung der Heckscheibenheizung 2022: Karosseriesteuermodul 6 – Dimmsteuerung der LED-Hintergrundbeleuchtung, Innenleuchten, Außenleuchten Rückfahr-/Rückfahrscheinwerfer direkt Antriebs-, Bremslicht-Relaisspulen-Versorgungsspannung |
| F 16 | Kommunikations-Gateway-Modul (CGM) |
| F17 | 2019–2021: linke hintere Seitenmarkierung / rechter vorderer Blinker / linke hintere Bremsleuchte / linke vordere Blinkleuchte / rechte hintere Bremsleuchte 2022: Karosseriesteuergerät 4 – linke Scheinwerfer-Abblendlicht-Versorgungsspannung, rechte Standlicht-Versorgungsspannung, linke Rückseite Versorgungsspannung Bremsleuchte, Versorgungsspannung Parkleuchte hinten rechts |
| F18 | Airbag / Erkennungs- und Diagnosemodul / Automatisches Insassenerkennungsmodul |
| F19 | Nicht benutzt |
| F20 | Verstärker |
| F21 | Nicht benutzt |
| F22 | Nicht benutzt |
| F23 | Data-Link-Anschluss/USB-Front |
| F24 | 2019-2020: HVAC-Zündung 2021-2022: HVAC-Zündung / Standheizung |
| F25 | 2019–2021: Fahrertürverriegelung 2022: Karosseriesteuermodul 7 – Versorgungsspannung der rechten hinteren Bremsleuchte, Versorgungsspannung der linken vorderen Blinkerleuchte, Steuerung des Standlichtrelais |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| F28 | Instrumententafel-Cluster und automatische Erkennungsanzeige |
| F29 | Rückfahrkamera/ Steuermodul Verteilergetriebe (4WD)/ Innenrückansicht |
| F30 | Nicht benutzt |
| F31 | Frontkamera/Einparkhilfe hinten |
| F32 | Lenkrad steuert die Hintergrundbeleuchtung |
| F33 | Beheizbares Lenkrad / Ersatzteil |
| F34 | 2019: Ersatz. 2020: Belüftete Vordersitze |
| F35 | Parken/Rückwärts/Neutral/Fahren/Low-Display/Drahtloses Lademodul/USB hinten |
| F36 | Zündsensor mit diskreter Logik |
| F37 | Nicht benutzt |
| F38 | Nicht benutzt |
| F39 | Zusatzsteckdose 2 |
| F40 | Nicht benutzt |
| F41 | Zusatzsteckdose 1/ Zigarettenanzünder |
| F42 | Fensterheber links |
| F43 | Elektrisch verstellbarer Fahrersitz |
| F44 | Hilfssteckdose |
| F45 | Fensterheber rechts |
| F46 | Elektrisch verstellbarer Beifahrersitz |
| Relais | |
| K1 | Einbehaltene Zubehörleistung |
| K2 | Laufen/Kurbeln |
| K3 | Nicht benutzt |
