Hier finden Sie die Sicherungskasten-Belegung für den Ford C-MAX der Baujahre 2015 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Ford C-MAX 2015-2019
- Passagierabteil
- Motorraum
- Gepäckraum
- Sicherungskasten im Fahrgastraum
- Motorraum-Sicherungskasten
- Sicherungskasten für Gepäckraum
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Ford C-MAX?
- Was zeigt die Sicherungsbelegung?
- Weitere Ford Sicherungskasten-Belegungen
Sicherungsanordnung Ford C-MAX 2015-2019
Sicherungen des Zigarettenanzünders (Steckdose): #61 im Sicherungskasten Instrumententafel und #24 im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil

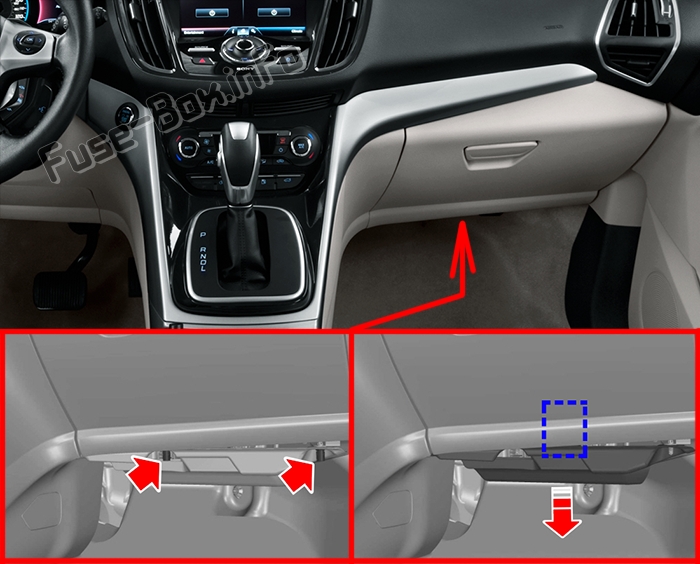

Die Sicherungstafel befindet sich unterhalb des Handschuhfachs (drücken Sie die Halteklammern, um die Abdeckung zu lösen, senken Sie die Abdeckung ab und ziehen Sie sie zu sich heran).
Motorraum
Gepäckraum

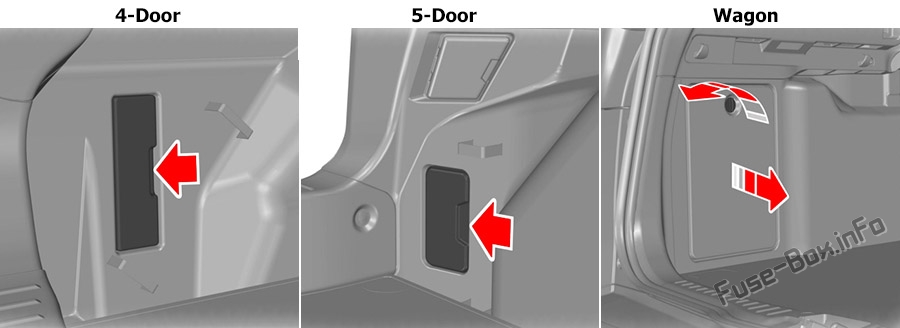

Es befindet sich hinter der Abdeckung auf der linken Seite des Heckfachs.
ad vertisements
Sicherungsdiagramme
Sicherungskasten im Fahrgastraum
Belegung der Sicherungen in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| F56 | 20A | Benzinpumpe. |
| F57 | – | Nicht benutzt. |
| F58 | – | Nicht benutzt. |
| F59 | 5A | Passiver Anti-Diebstahl-Transceiver. |
| F60 | 10 A | Innenbeleuchtung. Fahrertürschalterpaket. Handschuhfachlampe. Umgebungsbeleuchtung. |
| F61 | 20A | Zigarettenanzünder vorne. Hintere Hilfsenergiepunkte. |
| F62 | 5A | Autowischer. Feuchtigkeitssensor. Innenspiegel automatisch abblendend. |
| F63 | 10 A | Adaptiver Tempomat. |
| F64 | – | Nicht benutzt. |
| F65 | 10 A | Freigabe der Heckklappe. |
| F66 | 20A | Fahrertürschloss. Tankklappe Schloss. Zentrale Doppelverriegelung. |
| F67 | 7,5A | SYNC-Modul. Globales Positionsbestimmungssystem-Modul. Informations- und Unterhaltungsdisplay. |
| F68 | 15A | Elektrische Lenksäulenverriegelung. |
| F69 | 5A | Kombiinstrument. |
| F70 | 20A | Zentrales Verriegelungssystem. |
| F71 | 7,5A | Klimaanlage. |
| F72 | 7,5A | Lenkradmodul. |
| F73 | 7,5A | Datenübertragungsstecker. Batterie-Backup-Sounder. |
| F74 | 15A | Fernlicht. |
| F75 | 15A | Nebelscheinwerfer vorn. |
| F76 | 10 A | Rückfahrscheinwerfer. |
| F77 | 20A | Scheibenwaschpumpe vorn und hinten. |
| F78 | 5A | Zündschloss. Zündschalter auf Knopfdruck. Schlüsselloses Fahrzeugmodul. |
| F79 | 15A | Audio-Einheit. Schalter für Warnblinkanlage. Elektronisches Finish-Panel. |
| F80 | 20A | Monddach. |
| F81 | 5A | Bewegungsmelder im Innenraum. Radiofrequenz-Empfänger. Sonnenschirm. |
| F82 | 20A | Scheibenwaschpumpe vorn und hinten. |
| F83 | 20A | Zentrales Verriegelungssystem. |
| F84 | 20A | Fahrertür entriegeln. Tankklappe entriegeln. Zentrale Doppelverriegelung. |
| F85 | 7,5A | Klimaanlage. Relais für Heckwischer. Zuheizer. Radio. Adaptiver Tempomat. |
| F86 | 10 A | Rückhaltesteuermodul. Insassenklassifizierungssystem. |
| F87 | 15A | Beheiztes Lenkrad. |
| F88 | 20A | Bis 2016: Spannungsqualitätsmodul. |
| F89 | – | Nicht benutzt. |
Motorraum-Sicherungskasten
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| F7 | 40A | Antiblockiersystem. Elektronisches Stabilitätsprogramm. |
| F8 | 30A | Elektronisches Stabilitätsprogramm. |
| F9 | 20A | Scheinwerferwaschanlage. |
| F10 | 40A | Gebläsemotor. |
| F11 | 30A | Auto-Start-Stop-Modul. |
| F12 | 30A | Antriebsstrangsteuermodul. |
| F13 | 30A | Anlasserrelais. |
| F14 | 40A | Beheiztes Windschutzscheibenelement rechts. |
| F15 | 25A | Ladeluftkühler-Lüfter (1,0L). |
| F15 | 40A | Kühlgebläserelais 1. |
| F 16 | 40A | Beheiztes Windschutzscheibenelement links. |
| F17 | 20A | Zuheizer. |
| F18 | 20A | Scheibenwischer. |
| F19 | 5A | Antiblockiersystem. Elektronisches Stabilitätsprogramm. |
| F20 | 15A | Horn. |
| F21 | 5A | Bremsleuchten. |
| F22 | 15A | Batterieüberwachungssystem. |
| F23 | 5A | Relaisspulen. Lichtsteuerung. |
| F24 | 20A | Steckdose im Kofferraum. |
| F25 | – | Nicht benutzt. |
| F26 | 25A | Getriebesteuergerät (TMC 6F35). |
| F26 | 15A | Getriebesteuergerät (TMC MPS6). |
| F27 | 15A | Klimaanlage kupplung. |
| F28 | 7,5A | Rückfahrkamera. Kollisionswarnsystem. |
| F29 | – | Nicht benutzt. |
| F30 | 5A | Antriebsstrangsteuermodul. |
| F31 | – | Nicht benutzt. |
| F32 | 10 A | Antriebsstrangsteuermodul. Relais des Kühlgebläsemoduls. |
| F33 | 15A oder 20A | Antriebsstrangsteuermodul. Zündspulen. (1,0L – 20A; 1,5L, 1,6L und 2,0L – 15A) |
| F34 | 10 A | Antriebsstrangsteuermodul. |
| F35 | 10A oder 15A | Wasser-im-Kraftstoff-Sensor. Antriebsstrangsteuermodul. Zündspulen. |
| F36 | 5A | Ab 2016: Aktive Kühlergrilljalousie. |
| F37 | – | Nicht benutzt. |
| F38 | 15A | Antriebsstrangsteuermodul. |
| F39 | 5A | Leuchtweitenregulierung. |
| F40 | 5A | Elektronische Servolenkung. |
| F41 | 20A | Körperkontrollmodul. |
| F42 | – | Nicht benutzt. |
| F43 | 15A | Leuchtweitenregulierung. Adaptive Frontbeleuchtungseinheit. |
| F44 | 5A | Adaptiver Tempomat. |
| F45 | 10 A | Beheizte Waschdüse. |
| F46 | 25A | Lüfter. |
| F47 | – | Nicht benutzt. |
| F48 | 15A | Zerstäuber für Dieselpartikelfilter. |
| Relais | ||
| R1 | Ladeluftkühler Lüfter. | |
| R2 | Horn. | |
| R3 | Zerstäuber für Dieselpartikelfilter. | |
| R4 | BIS 22.06.2015: Relais Frontwischer Ein/Aus; AB 23.06.2015: Kühlgebläserelais. |
|
| R5 | BIS 22.06.2015: Scheinwerferwaschanlage; AB 23.06.2015: Frontwischer-Ein/Aus-Relais. |
|
| R6 | Hoch/Tief-Relais für Frontwischer | |
| R7 | Beheizbare Frontscheibe. | |
| R8 | Relais für Kühlgebläse. | |
| R9 | BIS 22.06.2015: Nicht verwendet; AB 23.06.2015: Scheinwerferwaschanlage. |
|
| R10 | BIS 22.06.2015: Kühlgebläserelais; AB 23.06.2015: Starterrelais. |
|
| R11 | Klimaanlage kupplung. | |
| R12 | Relais für Kühlgebläse. | |
| R13 | Gebläsemotor. | |
| R14 | Motorsteuerungsmodul. | |
| R15 | BIS 22.06.2015: Starterrelais; AB 23.06.2015: Glühkerzenrelais. |
|
| R16 | Zündung. |
Sicherungskasten für Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Laderaum
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 5A | Freisprecheinrichtung Heckklappe. |
| F2 | – | Nicht benutzt. |
| F3 | 5A | Schlüssellose Fahrzeugtürgriffe. |
| F4 | 25A | Türsteuergerät vorn links. |
| F5 | 25A | Türsteuergerät vorne rechts. |
| F6 | 25A | Türsteuergerät hinten links. |
| F7 | 25A | Türsteuergerät hinten rechts. |
| F8 | 10 A | Anti-Diebstahl-Alarm. |
| F9 | 25A | Fahrersitz. |
| F10 | 25A | Elektrische Fensterheber. |
| F11 | 5A | Speisung der Relaisspule. |
| F12 | – | Nicht benutzt. |
| F13 | – | Nicht benutzt. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | – | Nicht benutzt. |
| F19 | – | Nicht benutzt. |
| F20 | – | Nicht benutzt. |
| F21 | – | Nicht benutzt. |
| F22 | – | Nicht benutzt. |
| F23 | – | Nicht benutzt. |
| F24 | 30A | DC/AC-Leistungswandler. |
| F25 | 25A | Kraftbetätigte Heckklappe. |
| F26 | 40A | Anhängerkupplungsmodul. |
| F27 | 30A | Heckscheibenheizung. |
| F28 | – | Nicht benutzt. |
| F29 | 5A | Überwachung des toten Winkels. Spurhaltesystem. Aktive City-Haltestelle. Rückfahrkamera. |
| F30 | 5A | Modul Einparkhilfe. |
| F31 | – | Nicht benutzt. |
| F32 | 5A | DC/AC-Leistungswandler. |
| F33 | 15A | Relais Heckscheibenwischer. |
| F34 | 15A | Fahrersitz beheizt. |
| F35 | 15A | Beheizter Beifahrersitz. |
| F36 | – | Nicht benutzt. |
| F37 | 15A | Sonnenschirm. |
| F38 | – | Nicht benutzt. |
| F39 | – | Nicht benutzt. |
| F40 | – | Nicht benutzt. |
| F41 | 5A | Ab 2016: Anhängerschleppmodul. |
| F42 | – | Nicht benutzt. |
| F43 | – | Nicht benutzt. |
| F44 | 10 A | Elektrische Außenspiegel. |
| F45 | 7,5A | Beheizte Außenspiegel. |
| F46 | – | Nicht benutzt. |
| Relais | ||
| R1 | Zündschloss. | |
| R2 | Heizbare Heckscheibe. | |
| R3 | Scheibenwischer hinten. | |
| R4 | Nicht benutzt. | |
| R5 | Alarmhorn zur Diebstahlsicherung. | |
| R6 | Verzögerte Zubehörleistung. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford C-MAX?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
