In diesem Artikel betrachten wir den Ford KA der ersten Generation, produziert von 1997 bis 2008. Hier finden Sie Sicherungskastendiagramme von Ford KA 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 und 2007 and , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
Sicherungsanordnung Ford KA (1997-2007)
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford KA ist die Sicherung Nr. 5 im Sicherungskasten der Instrumententafel.

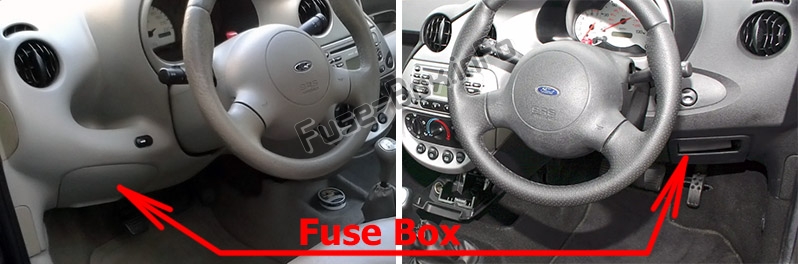

Der Sicherungskasten befindet sich hinter der Abdeckung unter der Instrumententafel.
ad vertisements

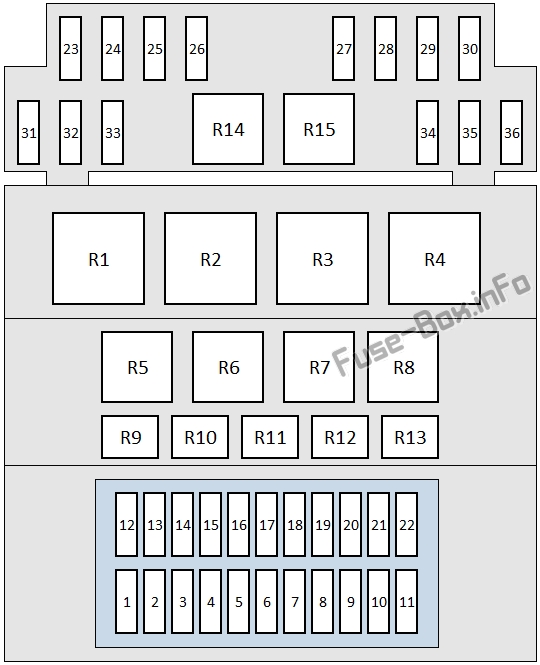

Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Ampere | Stromkreise geschützt |
|---|---|---|
| 1 | 20A | Beheizte Heckscheibe, Zentralverriegelung, beheizbare Außenspiegel |
| 2 | 10 A | Innenleuchten, Instrumententafelbeleuchtung, Uhr, Radio, Datenverbindungsstecker, Klimaanlage |
| 3 | 30A | ABS-Modul |
| 4 | 3A | Motorsteuergerät, Hauptrelais |
| 5 | 15A | Feuerzeug |
| 6 | 10 A | Standleuchten links, Instrumententafelbeleuchtung, Lichter auf Warnton |
| 7 | 10 A | Seitenleuchten rechts, Rückleuchten |
| 8 | 10 A | Abblendlicht links |
| 9 | 10 A | Abblendlicht rechts |
| 10 | 10 A | Fernlicht links, Fernlichtanzeige |
| 11 | 10 A | Fernlicht rechts |
| 12 | 30A | Heizungsgebläsemotor, Umluftmotor |
| 13 | 15A | Lichtsteuerung (Scheinwerfer, Nebelscheinwerfer), Bremslicht, Rückfahrscheinwerfer |
| 14 | 30A | Elektrische Fensterheber |
| fünfzehn | 20A | Lichtsteuerung (Scheinwerfer, Nebelscheinwerfer) |
| 16 | 15A oder 20A | Wischermotor, Waschpumpenmotor, Diebstahlsicherung |
| 17 | 7,5A oder 15A | Klimaanlage, Zündrelais, Kombiinstrument, Zentralverriegelung, Einstiegsbeleuchtung (15A);
Zündrelais, Kombiinstrument, Kraftstoffpumpenrelais, elektronisches Motormanagement (7,5A) |
| 18 | 10 A | Airbagmodul |
| 19 | 25A | Kraftstoffpumpe, Zündtransformator |
| 20 | 15A | Elektronisches Motormanagement, ABS-Modul, Motorkühlgebläserelais |
| 21 | 10A oder 20A | Nebelschlussleuchte (10A);
Heckscheibenwischermotor, Rückfahrscheinwerfer, Klimaanlage, Heizungswasserventil (20A) |
| 22 | 10 A | Blinker |
| 23 | 20A | Alarm, Hupe |
| 24 | 40A | Zündschloss |
| 25 | 30A | Abs |
| 26 | 3A | Lichtmaschine (ab 2003) |
| 27 | 10 A | Diebstahlsicherung, Türöffnungsrelais hinten rear |
| 28 | 10 A | Elektrische Spiegel |
| 29 | 10 A | Nebelschlussleuchten |
| 30 | 10 A | Motorsteuergerät |
| 31 | – | Nicht benutzt |
| 32 | 15A | Schiebedach |
| 33 | 15A | Diebstahlsicherung (ab 2003) |
| 34 | 30A | Elektrischer Lüftermotor (ohne Klimaanlage) |
| 35 | 10 A | Diebstahlsicherung, Instrumententafel, Schiebedach |
| 36 | 3A | Abs |
| Relais | ||
| R1 | Elektrischer Lüftermotor (ohne Klimaanlage) #1 | |
| R2 | Scheibenwischer (Umschaltmodi) | |
| R3 | Innenbeleuchtung (mit Zentralverriegelung) | |
| R4 | Nebellichter | |
| R5 | Zündung | |
| R6 | Heckscheibenheizung | |
| R7 | Anlaufschalterrelais | |
| R8 | Warnsummer für Scheinwerfer | |
| R9 | Scheinwerfer (Abblendlicht) | |
| R10 | Scheinwerfer (Fernlicht) | |
| R11 | Motormanagementsystem | |
| R12 | Benzinpumpe | |
| R13 | Klimaanlage | |
| R14 | Diebstahlsicherungsunterbrecher links (mit Zentralverriegelung) | |
| R15 | Diebstahlsicherungsunterbrecher rechts (mit Zentralverriegelung) |
