In diesem Artikel betrachten wir das GMC Envoy der ersten Generation, das von 1998 bis 2000 produziert wurde. Hier finden Sie Sicherungskastendiagramme von GMC Envoy 1998, 1999 und 2000 , erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren Sie mehr über die Belegung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
Sicherungsanordnung GMC Envoy 1998-2000
Die Sicherungen des Zigarettenanzünders (Steckdose) im GMC Envoy sind die Sicherungen Nr. 2 (CIGAR LTR) und Nr. 13 (AUX PWR) im Sicherungskasten der Instrumententafel.

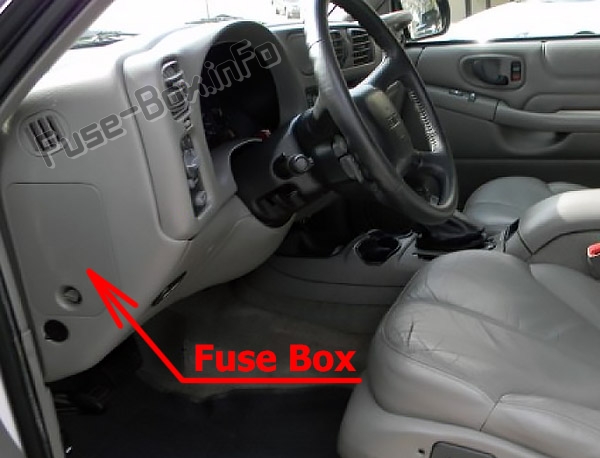

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel. Entfernen Sie die Abdeckung, indem Sie den Verschluss gegen den Uhrzeigersinn drehen.
Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Beschreibung |
|---|---|
| EIN | Nicht benutzt |
| B | Nicht benutzt |
| 1 | Nicht benutzt |
| 2 | Zigarettenanzünder, Datenverbindungsanschluss |
| 3 | Geschwindigkeitsregelmodul und Schalter, Karosseriesteuermodul, Sitzheizung |
| 4 | Anzeigen, Karosseriesteuergerät, Instrumententafel-Cluster |
| 5 | Standlicht, Fensterheberschalter, Karosseriesteuergerät, Aschenbecherlampe |
| 6 | Beleuchtung der Lenkrad-Audiosteuerung |
| 7 | Scheinwerferschalter, Karosseriesteuergerät, Scheinwerferrelais |
| 8 | Willkommenslampen, Batterie-Auslaufschutz |
| 9 | Nicht benutzt |
| 10 | Blinklicht |
| 11 | Cluster, Motorsteuergerät |
| 12 | Innenbeleuchtung |
| 13 | Hilfsstrom |
| 14 | Motor für elektrische Schlösser |
| fünfzehn | 4WD Schalter, Motorsteuerung (VCM, PCM, Getriebe) |
| 16 | Airbag |
| 17 | Frontscheibenwischer |
| 18 | Audiosteuerung am Lenkrad |
| 19 | Radio, Batterie |
| 20 | Verstärker |
| 21 | HLK I (Automatik), HLK-Sensoren (Automatik) |
| 22 | Antiblockiersystem |
| 23 | Heckscheibenwischer |
| 24 | Radio, Zündung |
Lage des Sicherungskastens
Entfernen Sie die Abdeckung, indem Sie den Verschluss gegen den Uhrzeigersinn drehen. Um die Abdeckung wieder anzubringen, drücken Sie den Verschluss hinein und drehen Sie ihn im Uhrzeigersinn.
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| Name | Beschreibung |
|---|---|
| TRL TRN | Anhänger links abbiegen |
| TRR TRN | Anhänger Rechtskurve |
| TRL B/U | Anhänger-Rückfahrleuchten |
| FAHRZEUG B/U | Rückfahrscheinwerfer für Fahrzeuge |
| RT-WENDE | Blinker vorne rechts |
| LT TURN | Blinker vorne links |
| LT TRN | Blinker links hinten |
| RT-TRN | Blinker rechts hinten |
| RR PRK | Standlicht hinten rechts |
| TRL PRK | Trailer Park Lampen |
| LT NIEDRIG | Abblendlicht, links |
| RT NIEDRIG | Abblendlicht rechts |
| FR PRK | Standlicht vorne |
| INT BAT | I/P-Sicherungsblockspeisung |
| GER Ich | Motorsensoren/Magnetventile, MAF, CAM, PURGE, VENT |
| ECM B | Motorsteuergerät, Kraftstoffpumpe, Modul, Öldruck |
| Abs | Antiblockiersystem |
| ECM-I | Einspritzdüsen des Motorsteuergeräts |
| Klimaanlage | Klimaanlage |
| LT HI | Fernlicht, links |
| RT HALLO | Fernlicht rechts |
| HORN | Horn |
| BTSI | Brems-Getriebe-Schaltsperre |
| B/U LP | Rückfahrscheinwerfer |
| DRL | Tagfahrlicht (falls vorhanden) |
| IGN B | Spaltenvorschub, IGN 2, 3, 4 |
| RAP | Beibehaltene Zubehörleistung |
| LD-LEV | Elektronischer Lastausgleich |
| OXYSEN | Sauerstoffsensor |
| MIR/LKS | Spiegel, Türschlösser |
| Nebel LP | Nebelscheinwerfer |
| IGN E | Motor |
| IGN A | Starten und Laden, IGN 1 |
| STUD #2 | Zubehörzuführungen, elektrische Bremse |
| PARK LP | Parkleuchten |
| LR PRK | Standlicht hinten links |
| IGN C | Anlassermagnet, Kraftstoffpumpe, PRNDL |
| HTD SITZ | Beheizte Sitze |
| HLK | HVAC System |
| TRCHMSL | Trailer Center Hochmontierte Bremsleuchte |
| HIBEAM | Fernlicht-Scheinwerfer |
| RR DFOG | Heckscheibenheizung |
| TBC | LKW-Aufbaucomputer |
| KURBEL | Kupplungsschalter, NSBU-Schalter |
| HAZ LP | Warnblinker |
| VECH MSL | Fahrzeugmitte Hochmontierte Bremsleuchte |
| HTD MIR | Beheizter Spiegel |
| ATC | Automatisches Verteilergetriebe |
| LP STOPPEN | Bremsleuchten |
| RR W/W | Heckscheibenwischer |
