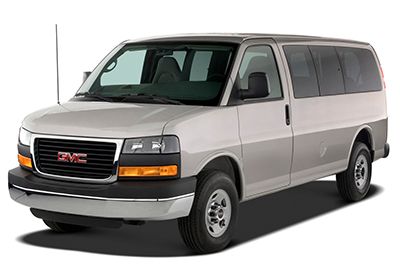

In diesem Artikel finden Sie Sicherungskasten-Diagramme von GMC Savana 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 und 2015 , Informationen über die Lage der Sicherungstafeln im Inneren der Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais kennen.
der Inhalt
Sicherungsanordnung GMC Savana 2003-2015
Die Sicherungen für den Zigarettenanzünder (Steckdose) sind die Sicherungen #29 (Auxiliary Power Outlets) und #30 (Zigarettenanzünder) im Motorraum-Sicherungskasten (2003-2007). 2008-2010 – Sicherungen #33 (Auxiliary Power Outlet) und #38 (Zigarettenanzünder) im Motorraum-Sicherungskasten. Seit 2011 – Sicherungen #25 (Auxiliary Power Outlet) und #73 (Zigarettenanzünder) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungsblock der Bodenkonsole befindet sich unter dem Fahrersitz.
Motorraum
Der Sicherungsblock befindet sich im Motorraum auf der Fahrerseite des Fahrzeugs.
Sicherungskastendiagramme
2003, 2004, 2005
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2003, 2004, 2005)
| № | Verwendung |
|---|---|
| 1 | Funkbatterie |
| 2 | Batterie des Antriebsstrangsteuermoduls |
| 3 | Blinker hinten links |
| 4 | Blinker hinten rechts |
| 5 | Rückfahrleuchten Anhängerverkabelung |
| 6 | Zündung 0 |
| 7 | Bremsleuchte |
| 8 | Heckscheibenheizung rechts/beheizter Spiegel |
| 9 | Rechtes Tagfahrlicht/Blinker |
| 10 | Linkes Tagfahrlicht/Blinker |
| 11 | LKW-Karosseriesteuermodul 4 |
| 12 | Benzinpumpe |
| 13 | Anhänger |
| 14 | Blinker |
| fünfzehn | Horn |
| 16 | LKW-Karosseriesteuermodul 3 |
| 17 | Trailer Stopfium Signal |
| 18 | LKW-Karosseriesteuermodul 2 |
| 19 | Steuergerät für LKW-Karosserie |
| 20 | Fernfunktions-Aktuator |
| 21 | Motor 2 |
| 22 | Zündung E |
| 23 | Motor 1 |
| 24 | Zündung des LKW-Karosseriesteuermoduls 1 |
| 25 | Schonen |
| 26 | RPA/Innenspiegel |
| 27 | Kurbelgehäuse |
| 28 | Bremsgetriebe-Schaltsperre-System |
| 29 | Zusatzsteckdosen |
| 30 | Zigarettenanzünder |
| 31 | Kombi-Instrumententafel |
| 32 | Klimaanlage |
| 33 | Schonen |
| 34 | Entlüftung |
| 35 | Schonen |
| 36 | Fahrzeug-Backup |
| 37 | Zusätzliches aufblasbares Rückhaltesystem |
| 38 | Antriebsstrang-Steuermodul Zündung 1 |
| 39 | Sauerstoffsensor B |
| 40 | Sauerstoffsensor A |
| 41 | Scheibenwischer |
| 42 | Rechter Scheinwerfer – Abblendlicht |
| 44 | Linker Scheinwerfer – Fernlicht |
| 45 | Rechter Scheinwerfer – Fernlicht |
| 46 | Truck Body Control Module-Zubehör |
| 47 | Scheibenwischer vorne |
| 46 | Antiblockiersystem |
| 49 | Zündung A |
| 50 | Anhänger |
| 51 | Klimatisierungsgebläse |
| 52 | Zündung B |
| 63 | Schonen |
| 64 | Schonen |
| Relais | |
| 53 | Scheibenwischer |
| 54 | Klimaanlage |
| 55 | Schonen |
| 56 | Scheinwerfer — Fernlicht |
| 57 | Benzinpumpe |
| 58 | Scheinwerfer — Abblendlicht |
| 59 | Horn |
| 61 | Anlasser |
| 62 | Schonen |
| Leistungsschalter | |
| 60 | Energiesitz |
ad vertisements
Passagierabteil

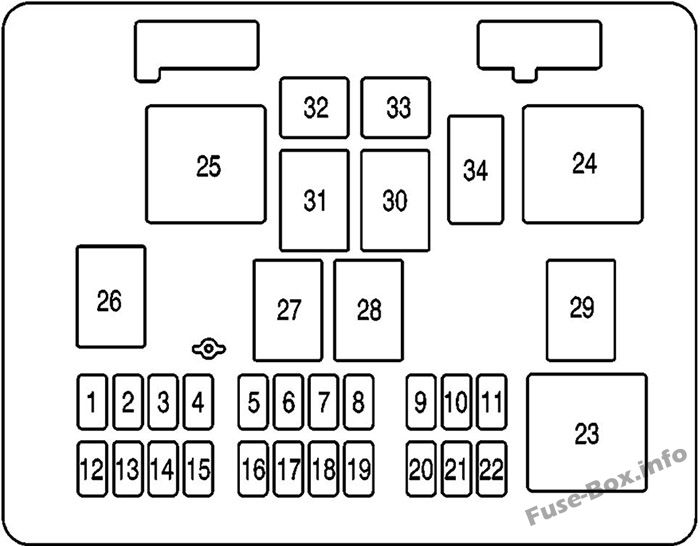

Belegung der Sicherungen im Fahrgastraum (2003-2007)
| № | Verwendung |
|---|---|
| 1 | Schonen |
| 2 | Außenrückspiegel |
| 3 | Höflichkeitslampe/SEO |
| 4 | Stopp/Blinker hinten links |
| 5 | Frachtschlösser |
| 6 | Brems-/Blinker hinten rechts |
| 7 | Fahrerschlösser |
| 8 | Stopp/Mitte hoch montierte Bremsleuchte |
| 9 | Klimatisierung 1 |
| 10 | Klimakontrolle |
| 11 | Bremsen |
| 12 | Beheizter Spiegel/Entnebelung |
| 13 | Gebläse hinten rechts |
| 14 | Fahrer-Drehspiegel |
| fünfzehn | Türschlösser |
| 16 | Ausbaupark |
| 17 | Nicht verfügbar |
| 18 | Parkleuchte hinten links |
| 19 | Pass-Turn-Spiegel |
| 20 | Standlicht hinten rechts |
| 21 | Anhänger Parkleuchte |
| 22 | Vordere Parle-Lampe |
| 32 | Zusatz1 |
| 33 | Zusatz2 |
| Relais | |
| 23 | Fenster-Restleistung des Zubehörs |
| 24 | Hilfs |
| 25 | Heckscheibenheizung rechts |
| 26 | Höflichkeitslampe |
| 27 | Fracht freischalten |
| 28 | Treiberentsperrung |
| 29 | Parklampe |
| 30 | Türschlösser |
| 31 | Beifahrer-Entsperrung |
| Leistungsschalter | |
| 34 | Elektrischer Fensterheber |
2006, 2007
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2006, 2007)
| № | Verwendung |
|---|---|
| 1 | Funkbatterie |
| 2 | Antriebsstrang-Steuermodulbatterie (Gas), FOH, Motorsteuermodul, Getriebesteuermodul-Batterie (Diesel) |
| 3 | Blinker hinten links |
| 4 | Blinker hinten rechts |
| 5 | Rückfahrleuchten Anhängerverkabelung |
| 6 | Zündung 0 |
| 7 | Bremsleuchte |
| 8 | Heckscheibenheizung rechts/beheizter Spiegel |
| 9 | Rechtes Tagfahrlicht/Blinker |
| 10 | Linkes Tagfahrlicht/Blinker |
| 11 | LKW-Karosseriesteuermodul 4 |
| 12 | Benzinpumpe |
| 13 | Anhänger |
| 14 | Warnblinker |
| fünfzehn | Horn |
| 16 | LKW-Karosseriesteuermodul 3 |
| 17 | Anhängerstopp/Blinker |
| 18 | LKW-Karosseriesteuermodul 2 |
| 19 | Steuergerät für LKW-Karosserie |
| 20 | Fernfunktions-Aktuator |
| 21 | Motor 2 (Gas), Ersatz (Diesel) |
| 22 | Zündung E |
| 23 | Motor 1 |
| 24 | Zündung des LKW-Karosseriesteuermoduls 1 |
| 25 | Ersatz (Gas), Kraftstoffvorwärmer (Diesel) |
| 26 | Innenrückspiegel |
| 27 | Kurbelgehäuse |
| 28 | Bremsgetriebe-Schaltsperre-System |
| 29 | Zusatzsteckdosen |
| 30 | Zigarettenanzünder |
| 31 | Kombi-Instrumententafel |
| 32 | Klimaanlage |
| 33 | Ersatz (Gas), Motorsteuergerät (Diesel) |
| 34 | Kanister-Entlüftungsmagnet (Gas), Nebelschlussleuchten (Diesel) |
| 35 | Airbag |
| 36 | Bremsgetriebe-Schaltsperre, Fahrzeug-Backup |
| 37 | Airbag |
| 38 | Antriebsstrangsteuergerät Zündung 1 (Gas), Motorsteuergerät, Getriebesteuergerät, Glühkerzensteuergerät Zündung 1 (Diesel) |
| 39 | Sauerstoffsensor B (Gas), Ersatz (Diesel) |
| 40 | Sauerstoffsensor A |
| 41 | Scheibenwischer |
| 42 | Rechter Scheinwerfer – Abblendlicht |
| 43 | Linker Scheinwerfer – Abblendlicht |
| 44 | Linker Scheinwerfer – Fernlicht |
| 45 | Rechter Scheinwerfer – Fernlicht |
| 46 | LKW-Karosserie-Controller-Zubehör (Gas), LKW-Karosserie-Controller, Getriebesteuermodul-Zubehör (Diesel) |
| 47 | Scheibenwischer vorne |
| 48 | Anti-Blockier-Bremsen, System zur Verbesserung der Fahrzeugstabilität |
| 49 | Zündung A |
| 50 | Anhänger |
| 51 | Klimatisierungsgebläse |
| 52 | Zündung B |
| 63 | Ersatz (Gas), Motorsteuergerät-Aktuator (Diesel) |
| 64 | Schonen |
| Relais | |
| 53 | Scheibenwischer |
| 54 | Klimaanlage |
| 55 | Ersatz (Gas), Nebelschlussleuchten (Diesel) |
| 56 | Scheinwerfer — Fernlicht |
| 57 | Benzinpumpe |
| 58 | Scheinwerfer — Abblendlicht |
| 59 | Horn |
| ERSATZ (G), ECM (D) | Ersatz (Gas), Motorsteuergerät (Diesel) |
| STRTR | Anlasser |
| Leistungsschalter | |
| PWR SITZ | Energiesitz |
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2003-2007)
| № | Verwendung |
|---|---|
| 1 | Schonen |
| 2 | Außenrückspiegel |
| 3 | Höflichkeitslampe/SEO |
| 4 | Stopp/Blinker hinten links |
| 5 | Frachtschlösser |
| 6 | Brems-/Blinker hinten rechts |
| 7 | Fahrerschlösser |
| 8 | Stopp/Mitte hoch montierte Bremsleuchte |
| 9 | Klimatisierung 1 |
| 10 | Klimakontrolle |
| 11 | Bremsen |
| 12 | Beheizter Spiegel/Entnebelung |
| 13 | Gebläse hinten rechts |
| 14 | Fahrer-Drehspiegel |
| fünfzehn | Türschlösser |
| 16 | Ausbaupark |
| 17 | Nicht verfügbar |
| 18 | Parkleuchte hinten links |
| 19 | Pass-Turn-Spiegel |
| 20 | Standlicht hinten rechts |
| 21 | Anhänger Parkleuchte |
| 22 | Vordere Parle-Lampe |
| 32 | Zusatz1 |
| 33 | Zusatz2 |
| Relais | |
| 23 | Fenster-Restleistung des Zubehörs |
| 24 | Hilfs |
| 25 | Heckscheibenheizung rechts |
| 26 | Höflichkeitslampe |
| 27 | Fracht freischalten |
| 28 | Treiberentsperrung |
| 29 | Parklampe |
| 30 | Türschlösser |
| 31 | Beifahrer-Entsperrung |
| Leistungsschalter | |
| 34 | Elektrischer Fensterheber |
2008, 2009, 2010
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2008, 2009, 2010)
| № | Verwendung |
|---|---|
| 1 | Fernlicht links |
| 2 | Benzinpumpe |
| 3 | Leer |
| 4 | Kraftstoffheizung (Diesel) |
| 5 | Rechter Fernlichtscheinwerfer |
| 6 | Leer |
| 7 | Abblendlicht links |
| 8 | Rechte Bremsleuchte, Anhängerblinker |
| 9 | Abblendlicht rechts |
| 10 | Tagfahrlicht 2 (DRL) |
| 11 | Kraftstoffsystem-Steuermodul Zündung (Gas) |
| 12 | Tagfahrlicht 1 (DRL) |
| 13 | Hilfsbremsleuchte |
| 14 | Kraftstoffbetriebenes Heizmodul (Diesel) |
| fünfzehn | Batterie des Kraftstoffsystem-Steuermoduls (Gas) |
| 16 | Linke Bremsleuchte, Anhängerblinker |
| 17 | Kanister-Entlüftungsmagnet (Gas) |
| 18 | Leer |
| 19 | Leer |
| 20 | Karosseriesteuermodul 1 |
| 21 | Sonderausstattungsoption (SEO) |
| 22 | Karosseriesteuermodul 4 |
| 23 | Karosseriesteuermodul 6 |
| 24 | Leer |
| 25 | Karosseriesteuermodul 7 |
| 26 | Karosseriesteuermodul 3 |
| 27 | Karosseriesteuermodul 5 |
| 28 | Leer |
| 29 | Leer |
| 30 | Kombi-Instrumententafel |
| 31 | Leer |
| 32 | Bremsschalter |
| 33 | Zusatzsteckdose |
| 34 | Airhag |
| 35 | Anhängerverkabelung |
| 36 | Lenkradsensor (Gas) |
| 37 | Karosseriesteuermodul 2 |
| 38 | Zigarettenanzünder, Data Link Controller |
| 39 | Scheibenwischer |
| 40 | Leer |
| 41 | Scheibenwischer |
| 42 | Leer |
| 43 | Horn |
| 44 | Batterie des Getriebesteuergeräts |
| 45 | Leer |
| 46 | Sauerstoffsensor 1 (Gas) |
| 47 | Zündung des Getriebesteuergeräts |
| 48 | Zündung des Motorsteuergeräts |
| 49 | Luftmassenmesser, Kanisterentlüftung |
| 50 | Motorsteuergerät, Antriebsstrang |
| 51 | Übertragung |
| 52 | Gleichmäßige Zündinjektoren (Gas) |
| 53 | Glühkerzenmodul (Diesel) |
| 54 | Batterie des Motorsteuergeräts |
| 55 | Injektoren mit ungerader Zündung (Gas) |
| 56 | Sauerstoffsensor 2 (Gas) |
| 57 | Klimakompressor |
| 58 | Lüfterkupplung (Diesel) |
| 59 | V6 Einspritzdüsen (Gas) |
| 60 | Modul Antiblockiersystem (J-Gehäuse) |
| 61 | Motor für Antiblockiersystem (J-Gehäuse) |
| 62 | Anhängerverkabelung (J-Gehäuse) |
| 63 | Leer |
| 64 | Anlasser-Magnetventil (J-Gehäuse) |
| 65 | Motorsteuergerät (ECM), Antriebsstrang (Diesel) (J-Case) |
| 66 | Frontgebläse (J-Gehäuse) |
| 67 | Leer |
| 77 | Karosserie-BEC (Mega-Sicherung) |
| Relais | |
| 68 | Leer |
| 69 | Lauf, Kurbel (High Current Micro) |
| 70 | Scheibenwischer hoch (High Current Micro) |
| 71 | Scheibenwischer (High Current Micro) |
| 72 | Kraftstoffpumpe (Mini Micro) |
| 73 | Kurbel (High Current Micro) |
| 74 | Klimakompressor (Mini Micro) |
| 75 | Lüfterkupplung (Diesel) (Festkörper) |
| 76 | Antriebsstrang (Hochstrom-Mikro) |
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2008, 2009, 2010)
| № | Verwendung |
|---|---|
| 1 | Klimatisierung 2 (HVAC) |
| 2 | Kompass |
| 3 | Zündschalter, Diebstahlschutzsystemmodul (PK3) |
| 4 | Upfitter Innenbeleuchtung |
| 5 | Klimatisierung 1 (HVAC) |
| 6 | Leer |
| 7 | Kombi-Instrumententafel |
| 8 | Audiosystem, Glockenspiel |
| 9 | Zusätzliche Parkleuchte |
| 10 | Zusätzliche Rückfahrleuchten für Anhänger |
| 11 | Remote Function Actuator, Reifendrucküberwachung (TPM) |
| 12 | Klimatisierungssteuerung (HVAC) |
| 13 | Trailer Park Lampen |
| 14 | Standlicht vorne |
| fünfzehn | Rückleuchten, Rückfahrscheinwerfer |
| 16 | Leer |
| 17 | Lenkradsensor |
| 18 | Außen-Rückfahr-Minor-Schalter |
| 19 | Leer |
| 20 | Leer |
| 21 | Heckscheibenheizung |
| 22 | Außen-Rückfahr-Minor-Heizung |
| 23 | Leer |
| 24 | Leer |
| 25 | Frachttür entriegeln |
| 26 | Hecktürschloss |
| 27 | Vordertürschloss |
| 28 | Entriegelung der hinteren Beifahrertür |
| 29 | Upfitter Parklampen |
| 30 | Entriegelung der Beifahrertür |
| 31 | Fahrertür entriegeln |
| 32 | Airbag-System, automatische Insassenerkennung (AOS) |
| 33 | Standlicht hinten rechts |
| 34 | Parkleuchte hinten links |
| 35 | Upfitter Auxiliary 2 (J-Gehäuse) |
| 36 | Upfitter Auxiliary 1 (J-Fall) |
| 37 | Heckgebläse (J-Gehäuse) |
| 38 | Leer (J-Fall) |
| Relais | |
| 39 | Lauf (Hochstrom-Mikro) |
| 40 | Parklampen (High Current Micro) |
| 41 | Leer (Mini-Mikro) |
| 42 | Upfitter Auxiliary 2 (Hochstrom-ISO-Relais) |
| 43 | Retained Accessory Power (RAP) (High Current Micro) |
| 44 | Heckscheibenheizung (High Current Micro) |
| Leistungsschalter | |
| 45 | Elektrischer Fensterheber |
| 46 | Elektrische Sitze |
2011, 2012, 2013, 2014, 2015
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2011-2015)
| Mini-Sicherung | Verwendung |
|---|---|
| 3 | Anhänger rechts stoppen/abbiegen |
| 4 | Schonen |
| 5 | Schonen |
| 6 | Zündung des Kraftstoffsystem-Steuermoduls |
| 7 | Karosseriesteuermodul 5 |
| 8 | Karosseriesteuermodul 7 |
| 9 | Karosseriesteuermodul 4 |
| 10 | Kombi-Instrumententafel |
| 11 | Anhängerverkabelung |
| 12 | Schonen |
| 13 | Bremsschalter |
| 14 | Scheibenwaschanlage |
| 16 | Horn |
| 17 | Übertragung |
| 18 | Klimakompressor |
| 19 | Batterie des Motorsteuergeräts |
| 20 | Schonen |
| 21 | Anhänger links stoppen/abbiegen |
| 22 | Schonen |
| 23 | Schonen |
| 24 | Benzinpumpe |
| 25 | Zusatzsteckdose |
| 26 | Karosseriesteuermodul 3 |
| 27 | Sonderausstattungsoption |
| 28 | Airbag |
| 29 | Lenkradsensor |
| 30 | Motorsteuergerät Zünd-/Glühkerzenmodul |
| 31 | Zündung des Getriebesteuergeräts |
| 32 | Batterie des Getriebesteuergeräts |
| 33 | Schonen |
| 34 | Schonen |
| 35 | Kraftstoffbetriebenes Heizmodul |
| 36 | Batterie des Kraftstoffsystem-Steuermoduls |
| 51 | Fernlicht links |
| 52 | Rechter Fernlichtscheinwerfer |
| 53 | Abblendlicht links |
| 54 | Abblendlicht rechts |
| 55 | Wischer |
| 56 | Kanister-Entlüftungs-Magnetventil |
| 58 | Karosseriesteuermodul 2 |
| 59 | Karosseriesteuermodul 1 |
| 61 | Schonen |
| 61 | Sauerstoffsensor 2 (Post), EV-Gebläse (Diesel) |
| 63 | Schonen |
| 64 | Luftmassenstrom/Kanisterentlüftung |
| 65 | Ungerade Zündung/Injektoren |
| 66 | Tagfahrlicht 2 (LOLVL-V22) {falls vorhanden) |
| 67 | Tagfahrlicht 1 (UPLVL+V22) (falls vorhanden) |
| 68 | Zusatzbremsleuchten |
| 69 | Schonen |
| 70 | Schonen |
| 71 | Kraftstoffheizung |
| 72 | Karosseriesteuermodul 6 |
| 73 | Feuerzeug-/Datenverbindungsverbindung |
| 75 | V6-Einspritzdüsen |
| 76 | Schonen |
| 77 | Sauerstoffsensor 2 (Vor) |
| 78 | Motorsteuergerät Antriebsstrang |
| 79 | Gleichmäßige Zündung/Injektoren |
| J-Gehäuse Sicherung | |
| 1 | ABS-Motor |
| 2 | ABS-Modul |
| 41 | Schonen |
| 42 | Anhängerverkabelung |
| 43 | Lüfter hoch |
| 44 | Anlasser-Magnetventil |
| 45 | Motorsteuergerät/Antriebsstrang |
| 46 | Batterie des Kraftstoffsystem-Steuermoduls |
| 47 | Fan Lo |
| 74 | Frontgebläse |
| Relais | |
| fünfzehn | Lauf/Kurbel |
| 37 | Schonen |
| 38 | Benzinpumpe |
| 39 | Kurbel |
| 40 | Klimakompressor |
| 48 | Lüfter hoch |
| 49 | Antriebsstrang |
| 50 | Schonen |
| 57 | Lüfter niedrig |
| 60 | Lüftersteuerung |
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2011-2015)
| Mini-Sicherung | Verwendung |
|---|---|
| F1 | Leer |
| F2 | Lenkradsensor |
| F3 | Zusatzparkleuchten (abgeschnitten) |
| F4 | Standlicht vorne |
| F5 | Trailer Parle Lampen |
| F6 | Upfitter Parle Lampen |
| F7 | Standlicht hinten rechts |
| F8 | Parkleuchte hinten links |
| F9 | Außenspiegelschalter |
| F10 | Airbag/automatische Insassenerkennung |
| F11 | OnStar (falls vorhanden) |
| F12 | Leer |
| F13 | Heizung, Lüftung und Klimaanlage 2 |
| F14 | Heizung, Lüftung und Klimaanlage 1 |
| F15 | Leer |
| F17 | Außenspiegelheizung |
| F18 | Heckscheibenheizung |
| F19 | Kompass |
| F20 | Radio/Gong/XM-Satellitenradio (falls vorhanden) |
| F21 | Stellantrieb mit Fernbedienung/Reifendrucküberwachung |
| F22 | Zündschalter/Zündsensor mit diskreter Logik (PK3) |
| F23 | Kombi-Instrumententafel |
| F25 | Heizungs-, Lüftungs- und Klimaanlagensteuerung |
| F26 | Hilfs-/Anhänger-Backup |
| F27 | Rückleuchten Backup |
| F30 | Upfitter Innenbeleuchtung |
| F31 | Vordertürschloss |
| F32 | Hecktürschloss |
| F33 | Frachttür entriegeln |
| F34 | Beifahrertür entriegeln |
| F35 | Entriegelung der hinteren Beifahrertür |
| F36 | Fahrertür entriegeln |
| F37 | Leer |
| F38 | Leer |
| J-Gehäuse Sicherung | |
| F 16 | Uptitter-Zusatzgerät 1 |
| F24 | Leer |
| F28 | Uptitter Auxiliary 2 Leselampen |
| F29 | Heckgebläse |
| Relais | |
| K1 | Lauf (Hochstrom-Mikro) |
| K2 | Leer (Hochstrommikro) |
| K3 | Parklampen (High Current Micro) |
| K4 | Uptitter Auxiliary 2 (High Current Mini) |
| K5 | Heckscheibenheizung (High Current Micro) |
| K6 | Retained Accessory Power (RAP) (High Current Micro) |
| Leistungsschalter | |
| CB1 | Elektrische Sitze |
| CB2 | Power-Fenster |
