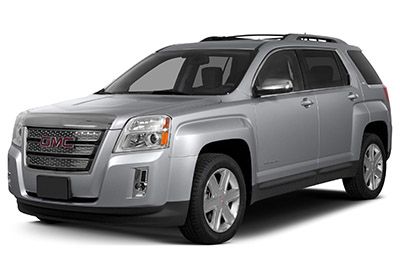

In diesem Artikel betrachten wir den GMC Terrain der ersten Generation, produziert von 2010 bis 2017. Hier finden Sie Sicherungskastendiagramme von GMC Terrain 2010, 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen zum Standort erhalten der Sicherungstafeln im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais kennen.
der Inhalt
Sicherungslayout GMC Gelände 2010-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen #13 (Hilfsstrom vorne), #17 (Hilfsstrom hinten) im Sicherungskasten der Instrumententafel und Sicherung #27 (2010) oder #26 (seit 2011) (Zusatzstrom hinten Steckdose) im Sicherungskasten Motorraum.
Lage des Sicherungskastens
Im Fahrzeug gibt es zwei Sicherungsblöcke: einen im Motorraum und einen in der Instrumententafel.
Instrumententafel
Der Sicherungskasten Instrumententafel befindet sich auf der Beifahrerseite der Mittelkonsole hinter der Abdeckung.
Um darauf zuzugreifen, öffnen Sie die Sicherungskastentür von der Beifahrerseite, indem Sie sie herausziehen.
Motorraum
Der Motorraum-Sicherungskasten befindet sich auf der Fahrerseite des Motorraums.
Sicherungskastendiagramme
ad vertisements
2010
Motorraum

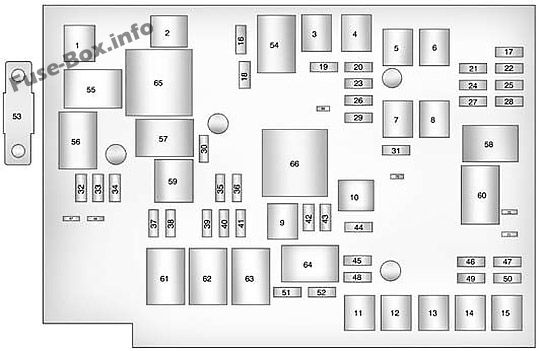

Belegung der Sicherungen im Motorraum (2010)
| Nummer | Verwendung |
|---|---|
| J-Gehäuse-Sicherungen | |
| 1 | Kühler Lüfter 1 |
| 2 | Kühler Lüfter 2 |
| 3 | Heckbeschlag |
| 4 | Power Windows – Rechts |
| 5 | Memory-Sitzmodul |
| 6 | Elektrischer Sitz – Links |
| 7 | Sicherungsblock Instrumententafel 1 |
| 8 | Sicherungsblock Instrumententafel 2 |
| 9 | Anlasser |
| 10 | Bremskraftverstärker |
| 11 | Schiebedach |
| 12 | Pumpe für Antiblockiersystem |
| 13 | Sicherungsblock Instrumententafel 3 |
| 14 | Power Windows – Links |
| fünfzehn | Modul Antiblockiersystem |
| Mini-Sicherungen | |
| 16 | Batterie des Getriebesteuergeräts |
| 17 | Anhänger-Parklicht |
| 18 | Batterie des Motorsteuergeräts |
| 19 | Beheizter Spiegel |
| 20 | Anhänger links |
| 21 | Hubtormodul |
| 22 | Power Lendenwirbel |
| 23 | Trailer rechts |
| 24 | Kanisterentlüftung |
| 25 | Speicherspiegelmodul |
| 26 | Batteriesensor mit geregelter Spannungssteuerung |
| 27 | Zubehörsteckdose hinten |
| 28 | Wischer |
| 29 | Heckscheibenwischer |
| 30 | Klimakompressor |
| 31 | Hintere Verriegelung |
| 32 | Horn |
| 33 | Rechter Fernlichtscheinwerfer |
| 34 | Fernlicht links |
| 35 | Gleichmäßige Zündspule |
| 36 | Zündung ungerade Spule |
| 37 | Scheibenwaschanlage |
| 38 | Nebelscheinwerfer |
| 39 | Sauerstoffsensor nach Katalysator |
| 40 | Motorsteuerungsmodul |
| 41 | Vorkatalysator-Sauerstoffsensor |
| 42 | Getriebesteuermodul |
| 43 | Spiegel |
| 44 | Zündung des Fahrgestellsteuermoduls |
| 45 | Schonen |
| 46 | Heckantriebsmodul |
| 47 | Logik des Hubtormoduls |
| 48 | Zündung des Sicherungsblocks Instrumententafel |
| 49 | Sitzheizung – Vorne |
| 50 | Fahrwerksteuermodul |
| 51 | Motorsteuerungsmodul |
| 52 | Rückfahrkamera |
| Midi-Sicherung | |
| 53 | Elektrische Servolenkung |
| Mikrorelais | |
| 54 | Heckscheibenheizung |
| 55 | Kühlgebläse niedrig |
| 56 | Stirnlampe Fernlicht |
| 57 | Lüftersteuerung |
| 58 | Wischer Ein/Aus-Steuerung |
| 59 | Klimakompressor |
| 60 | Wischergeschwindigkeit |
| 61 | Nebelscheinwerfer |
| 62 | Motorsteuerung |
| 63 | Anlasser |
| 64 | Lauf/Kurbel |
| Mini-Relais | |
| 65 | Lüfter hoch |
| 66 | Bremskraftverstärker |
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2010)
| Mini-Sicherungen | Verwendung |
|---|---|
| 1 | Lenkrad DM |
| 2 | Schonen |
| 3 | Schonen |
| 4 | Karosseriesteuermodul 1 |
| 5 | Infotainment |
| 6 | Karosseriesteuermodul 7 |
| 7 | Geräuschkontrollmodul |
| 8 | Karosseriesteuermodul 4 |
| 9 | Radio |
| 10 | SEO-Batterie |
| 11 | Ultraschall-Einparkhilfemodul hinten |
| 12 | Batterie für Heizung, Lüftung und Klimaanlage |
| 13 | Hilfsenergie-Front |
| 14 | Heizung, Lüftung und Klimaanlage Zündung |
| fünfzehn | Anzeige |
| 16 | Karosseriesteuermodul 5 |
| 17 | Zusatzstromversorgung hinten |
| 18 | Kombi-Zündung Instrumententafel |
| 19 | PDI-Modul |
| 20 | Karosseriesteuermodul 6 |
| 21 | SEO beibehaltene Zubehörleistung |
| 22 | SDM-Zündung |
| 23 | Schonen |
| 24 | Schonen |
| 25 | PRNDL |
| 26 | Schonen |
| 27 | Schonen |
| 28 | Schonen |
| 30 | Karosseriesteuermodul 3 |
| 31 | Verstärker |
| 32 | Diskreter Logik-Zündschalter |
| 33 | Kommunikationsintegrationsmodul |
| 34 | Karosseriesteuermodul 2 |
| 35 | SDM-Batterie |
| 36 | Datenverbindungsverbindung |
| 37 | Batterie Kombiinstrument Instrumententafel |
| 38 | IOS-Modul (Passenger Sensing System) |
| 39 | Schonen |
| J-Gehäuse-Sicherungen | |
| 29 | Frontgebläsemotor |
| 40 | Karosseriesteuermodul 8 |
| Relais | |
| 41 | LOG-Relais |
| 42 | Einbehaltenes Zubehör-Leistungsrelais |
2011, 2012
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2011, 2012)
| № | Verwendung |
|---|---|
| J-Gehäuse-Sicherungen | |
| 1 | Kühler Lüfter 1 |
| 2 | Kühler Lüfter 2 |
| 3 | Bremskraftverstärker |
| 4 | Power Windows – Rechts |
| 5 | Memory-Sitzmodul |
| 6 | Elektrischer Sitz – Links |
| 7 | Sicherungsblock Instrumententafel 1 |
| 8 | Heckscheibenheizung |
| 9 | Anlasser |
| 10 | LUFT-Pumpenmotor |
| 11 | Sicherungsblock Instrumententafel 2 |
| 12 | Schiebedach |
| 13 | Pumpe für Antiblockiersystem |
| 14 | Sicherungsblock Instrumententafel 3 |
| fünfzehn | Power Windows – Links |
| 16 | Modul Antiblockiersystem |
| Mini-Sicherungen | |
| 17 | Batterie des Getriebesteuergeräts |
| 18 | Anhänger-Parklicht |
| 19 | Magnetventil der AIR-Pumpe |
| 20 | Batterie des Motorsteuergeräts |
| 21 | Kanisterentlüftung |
| 22 | Anhänger linke Seite (falls vorhanden) |
| 23 | Hubtormodul |
| 24 | Power Lendenwirbel |
| 25 | Anhänger rechts (falls vorhanden) |
| 26 | Zubehörsteckdose hinten |
| 27 | Speicherspiegelmodul |
| 28 | Batteriesensor mit geregelter Spannungssteuerung |
| 29 | Frontscheibenwischer |
| 30 | Heckscheibenwischer |
| 31 | Klimakompressor |
| 32 | Hintere Verriegelung |
| 33 | Beheizte Spiegel |
| 34 | Horn |
| 35 | Rechter Fernlichtscheinwerfer |
| 36 | Fernlicht links |
| 37 | Gleichmäßige Zündspule |
| 38 | Zündung ungerade Spule |
| 39 | Scheibenwaschanlage |
| 40 | Nebelscheinwerfer |
| 41 | Sauerstoffsensor nach Katalysator |
| 42 | Motorsteuerungsmodul |
| 43 | Vorkatalysator-Sauerstoffsensor |
| 44 | Getriebesteuermodul |
| 45 | Spiegel |
| 46 | Zündung des Fahrgestellsteuermoduls |
| 47 | Schonen |
| 48 | Heckantriebsmodul |
| 49 | Logik des Hubtormoduls |
| 50 | Zündung des Sicherungsblocks Instrumententafel |
| 51 | Sitzheizung – Vorne |
| 52 | Fahrwerksteuermodul |
| 53 | Motorsteuerungsmodul |
| 54 | Rückfahrkamera |
| Midi-Sicherung | |
| 55 | Elektrische Servolenkung |
| Mikrorelais | |
| 56 | Magnetventil der AIR-Pumpe |
| 57 | Heckscheibenheizung |
| 58 | Kühlgebläse niedrig |
| 59 | Scheinwerfer Fernlicht |
| 60 | Lüftersteuerung |
| 61 | Wischer Ein/Aus-Steuerung |
| 62 | Klimakompressor |
| 63 | Heckscheibenheizung |
| 64 | Wischergeschwindigkeit |
| 65 | Nebelscheinwerfer |
| 66 | Motorsteuerung |
| 67 | Anlasser |
| 68 | Lauf/Kurbel |
| Mini-Relais | |
| 69 | Lüfter hoch |
| 70 | LUFT-Pumpenmotor |
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2011, 2012)
| Mini-Sicherungen | Verwendung |
|---|---|
| 1 | Lenkrad DM |
| 2 | Schonen |
| 3 | Schonen |
| 4 | Karosseriesteuermodul 1 |
| 5 | Infotainment |
| 6 | Karosseriesteuermodul 7 |
| 7 | Geräuschkontrollmodul |
| 8 | Karosseriesteuermodul 4 |
| 9 | Radio |
| 10 | Sonderausstattung Akku bestellen |
| 11 | Ultraschall-Einparkhilfemodul hinten |
| 12 | Batterie für Heizung, Lüftung und Klimaanlage |
| 13 | Hilfsenergie-Front |
| 14 | Heizung, Lüftung und Klimaanlage Zündung |
| fünfzehn | Anzeige |
| 16 | Karosseriesteuermodul 5 |
| 17 | Zusatzstromversorgung hinten |
| 18 | Kombi-Zündung Instrumententafel |
| 19 | Schnittstellenmodul für persönliche Geräte |
| 20 | Karosseriesteuermodul 6 |
| 21 | Beibehaltung der Zubehörleistung für Sonderausrüstungen |
| 22 | Zündung des Sensor- und Diagnosemoduls |
| 23 | Schonen |
| 24 | Schonen |
| 25 | Schaltstellungsanzeige des Getriebes |
| 26 | Schonen |
| 27 | Schonen |
| 28 | Schonen |
| 30 | Karosseriesteuermodul 3 |
| 31 | Verstärker |
| 32 | Diskreter Logik-Zündschalter |
| 33 | Kommunikationsintegrationsmodul |
| 34 | Karosseriesteuermodul 2 |
| 35 | Batterie des Sensor- und Diagnosemoduls |
| 36 | Datenverbindungsverbindung |
| 37 | Batterie Kombiinstrument Instrumententafel |
| 38 | Fahrgastsensorsystem |
| 39 | Schonen |
| J-Gehäuse-Sicherungen | |
| 29 | Frontgebläsemotor |
| 40 | Karosseriesteuermodul 8 |
| Relais | |
| 41 | Logistikrelais (falls vorhanden) |
| 42 | Einbehaltenes Zubehör-Leistungsrelais |
2013, 2014, 2015, 2016
Motorraum
ad vertisements

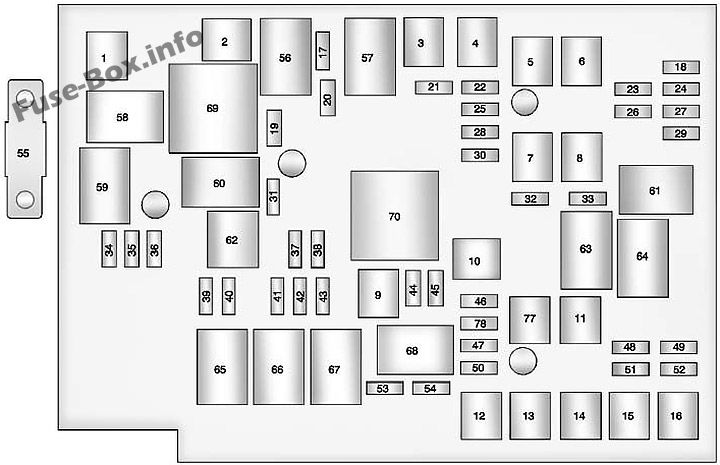

Belegung der Sicherungen im Motorraum (2013-2016)
| № | Verwendung |
|---|---|
| J-Gehäuse-Sicherungen | |
| 1 | Kühler Lüfter 1 |
| 2 | Kühler Lüfter 2 |
| 3 | Bremskraftverstärker |
| 4 | Power Windows – Rechts |
| 5 | Memory-Sitzmodul |
| 6 | Elektrischer Sitz – Links |
| 7 | Sicherungsblock Instrumententafel 1 |
| 8 | Heckscheibenheizung |
| 9 | Anlasser |
| 10 | LUFT-Pumpenmotor |
| 11 | Sicherungsblock Instrumententafel 2 |
| 12 | Schiebedach |
| 13 | Pumpe für Antiblockiersystem |
| 14 | Sicherungsblock Instrumententafel 3 |
| fünfzehn | Power Windows – Links |
| 16 | Modul Antiblockiersystem |
| 77 | Elektrischer Sitz – Rechts |
| Mini-Sicherungen | |
| 17 | Batterie des Getriebesteuergeräts |
| 18 | Anhänger-Parklicht |
| 19 | Magnetventil der AIR-Pumpe |
| 20 | Batterie des Motorsteuergeräts |
| 21 | Kanisterentlüftung |
| 22 | Anhänger linke Seite (falls vorhanden) |
| 23 | Hubtormodul |
| 24 | Power Lendenwirbel |
| 25 | Anhänger rechts (falls vorhanden) |
| 26 | Zubehörsteckdose hinten |
| 27 | Speicherspiegelmodul |
| 28 | Batteriesensor mit geregelter Spannungssteuerung |
| 29 | Frontscheibenwischer |
| 30 | Heckscheibenwischer |
| 31 | Klimakompressor |
| 32 | Hintere Verriegelung |
| 33 | Beheizte Spiegel |
| 34 | Horn |
| 35 | Rechter Fernlichtscheinwerfer |
| 36 | Fernlicht links |
| 37 | Gleichmäßige Zündspule |
| 38 | Zündung ungerade Spule |
| 39 | Scheibenwaschanlage |
| 40 | Nebelscheinwerfer |
| 41 | Sauerstoffsensor nach Katalysator |
| 42 | Motorsteuerungsmodul |
| 43 | Vorkatalysator-Sauerstoffsensor |
| 44 | Getriebesteuermodul |
| 45 | Spiegel |
| 46 | Zündung des Kraftstoffsystem-Steuermoduls |
| 47 | Schonen |
| 48 | Heckantriebsmodul |
| 49 | Logik des Hubtormoduls |
| 50 | Zündung des Sicherungsblocks Instrumententafel |
| 51 | Sitzheizung – Vorne |
| 52 | Fahrwerksteuermodul |
| 53 | Motorsteuerungsmodul |
| 54 | Rückfahrkamera |
| 78 | Passagierkraftholz |
| Midi-Sicherung | |
| 55 | Elektrische Servolenkung |
| Mikrorelais | |
| 56 | Magnetventil der AIR-Pumpe |
| 57 | Heckscheibenheizung |
| 58 | Kühlgebläse niedrig |
| 59 | Scheinwerfer Fernlicht |
| 60 | Lüftersteuerung |
| 61 | Wischer Ein/OIT-Steuerung |
| 62 | Klimakompressor |
| 63 | Heckscheibenheizung |
| 64 | Wischergeschwindigkeit |
| 65 | Nebelscheinwerfer |
| 66 | Motorsteuerung |
| 67 | Anlasser |
| 68 | Lauf/Kurbel |
| Mini-Relais | |
| 69 | Lüfter hoch |
| 70 | LUFT-Pumpenmotor |
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2013-2016)
| Mini-Sicherungen | Verwendung |
|---|---|
| 1 | Lenkraddimmung |
| 2 | Schonen |
| 3 | Schonen |
| 4 | Karosseriesteuermodul 1 |
| 5 | Infotainment |
| 6 | Karosseriesteuermodul 7 |
| 7 | Geräuschkontrollmodul |
| 8 | Karosseriesteuermodul 4 |
| 9 | Radio |
| 10 | Schonen |
| 11 | Ultraschall-Einparkhilfemodul hinten |
| 12 | Batterie für Heizung, Lüftung und Klimaanlage |
| 13 | Hilfsenergie-Front |
| 14 | Heizung, Lüftung und Klimaanlage Zündung |
| fünfzehn | Anzeige |
| 16 | Karosseriesteuermodul 5 |
| 17 | Zusatzstromversorgung hinten |
| 18 | Kombi-Zündung Instrumententafel |
| 19 | Universal Garagentoröffner |
| 20 | Karosseriesteuermodul 6 |
| 21 | Schonen |
| 22 | Zündung des Sensor- und Diagnosemoduls |
| 23 | Vordere Kamera |
| 24 | Schonen |
| 25 | Schaltstellungsanzeige des Getriebes |
| 26 | Schonen |
| 27 | Schonen |
| 28 | Schonen |
| 30 | Karosseriesteuermodul 3 |
| 31 | Verstärker |
| 32 | Diskreter Logik-Zündschalter |
| 33 | Kommunikationsintegrationsmodul |
| 34 | Karosseriesteuermodul 2 |
| 35 | Batterie des Sensor- und Diagnosemoduls |
| 36 | Datenverbindungsverbindung |
| 37 | Batterie Kombiinstrument Instrumententafel |
| 38 | Fahrgastsensorsystem |
| 39 | Schonen |
| J-Gehäuse-Sicherungen | |
| 29 | Frontgebläsemotor |
| 40 | Karosseriesteuermodul 8 |
| Relais | |
| 41 | Logistikrelais (falls vorhanden) |
| 42 | Einbehaltenes Zubehör-Leistungsrelais |
2017
ad vertisements
Motorraum

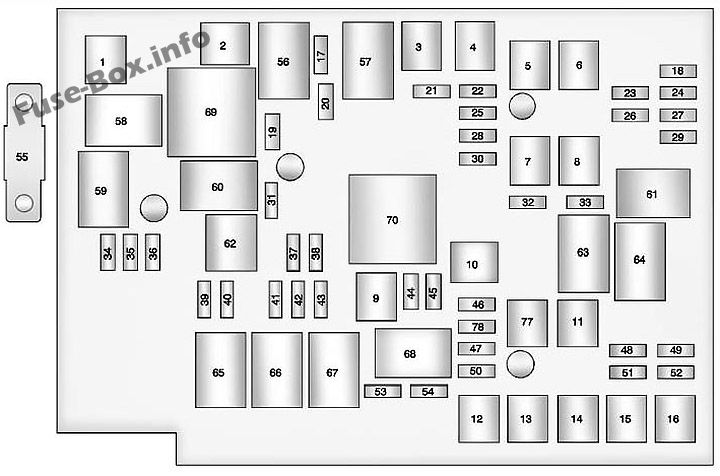

Belegung der Sicherungen im Motorraum (2017)
| № | Verwendung |
|---|---|
| 1 | Kühlgebläse 1 |
| 2 | Kühlgebläse 2 |
| 3 | Bremskraftverstärker |
| 4 | Fensterheber rechts Right |
| 5 | Memory-Sitzmodul |
| 6 | Elektrischer Sitz links |
| 7 | Sicherungsblock Instrumententafel 1 |
| 8 | Heckscheibenheizung |
| 9 | Anlasser |
| 10 | LUFT-Pumpenmotor |
| 11 | Sicherungsblock Instrumententafel 2 |
| 12 | Schiebedach |
| 13 | ABS-Pumpe |
| 14 | Sicherungsblock Instrumententafel 3 |
| fünfzehn | Elektrische Fensterheber links |
| 16 | ABS-Modul |
| 17 | Batterie des Getriebesteuergeräts |
| 18 | Anhänger Standlicht |
| 19 | Magnetventil der Luftpumpe |
| 20 | Batterie des Motorsteuergeräts |
| 21 | Kanisterentlüftung |
| 22 | Linke Anhängerseite (falls vorhanden) |
| 23 | Heckklappenmodul |
| 24 | Power Lendenwirbel |
| 25 | Rechte Anhängerseite (falls vorhanden) |
| 26 | Zubehörsteckdose hinten |
| 27 | Speicherspiegelmodul |
| 28 | Batteriesensor mit geregelter Spannungssteuerung |
| 29 | Frontscheibenwischer |
| 30 | Heckscheibenwischer |
| 31 | Klimaanlage |
| 32 | Hintere Verriegelung |
| 33 | Beheizte Spiegel |
| 34 | Horn |
| 35 | Fernlicht rechts |
| 36 | Fernlicht links |
| 37 | Zündspule – sogar |
| 38 | Zündspule – ungerade |
| 39 | Scheibenwaschanlage |
| 40 | Nebelscheinwerfer (falls vorhanden) |
| 41 | Sensor nach Katalysator 02 |
| 42 | Motorsteuerungsmodul |
| 43 | Vorkatalysator 02 Sensor |
| 44 | Getriebesteuermodul |
| 45 | Spiegel |
| 46 | Kraftstoffsystem-Steuermodul/Zündung |
| 47 | — |
| 48 | Heckantriebsmodul |
| 49 | Logik des Heckklappenmoduls |
| 50 | Sicherungsblock/Zündung Instrumententafel |
| 51 | Sitzheizung vorne |
| 52 | Steuergerät für Kraftstoffsystem |
| 53 | Motorsteuerungsmodul |
| 54 | Rückfahrkamera |
| 55 | Elektrische Servolenkung |
| 56 | Magnetventil der Luftpumpe |
| 57 | Bremskraftverstärker |
| 58 | Kühlgebläse – niedrig |
| 59 | Fernlicht Scheinwerfer |
| 60 | Kühlgebläsesteuerung |
| 61 | Wischer Ein/Aus-Steuerung |
| 62 | Klimaanlage |
| 63 | Heckscheibenheizung |
| 64 | Wischergeschwindigkeit |
| 65 | Nebelscheinwerfer |
| 66 | Motorsteuerung |
| 67 | Anlasser |
| 68 | Lauf/Kurbel |
| 69 | Kühlgebläse – hoch |
| 70 | Luftpumpenmotor pump |
| 77 | Elektrischer Sitz rechts |
| 78 | Passagierkraft Lendenwirbel |
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2017)
| Mini-Sicherungen | Verwendung |
|---|---|
| 1 | Lenkraddimmung |
| 2 | — |
| 3 | — |
| 4 | Karosseriesteuermodul 1 |
| 5 | Infotainment |
| 6 | Karosseriesteuermodul 7 |
| 7 | Geräuschkontrollmodul |
| 8 | Karosseriesteuermodul 4 |
| 9 | Radio |
| 10 | — |
| 11 | Modul für Einparkhilfe hinten |
| 12 | HLK/Batterie |
| 13 | Front-Hilfskraft |
| 14 | HLK/Zündung |
| fünfzehn | Anzeige |
| 16 | Karosseriesteuermodul 5 |
| 17 | Hilfsenergie hinten |
| 18 | Instrumententafel/Zündung |
| 19 | Universal Garagentoröffner |
| 20 | Karosseriesteuermodul 6 |
| 21 | — |
| 22 | Sensor-/Diagnosemodul/Zündung |
| 23 | Frontsichtkamera |
| 24 | — |
| 25 | Schaltstellungsanzeige des Getriebes |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | Gebläsemotor vorne |
| 30 | Karosseriesteuermodul 3 |
| 31 | Verstärker |
| 32 | Diskreter Logik-Zündschalter |
| 33 | Kommunikationsintegrationsmodul |
| 34 | Karosseriesteuermodul 2 |
| 35 | Batterie des Sensor- und Diagnosemoduls |
| 36 | Datenverbindungsverbindung |
| 37 | Batterie Kombiinstrument Instrumententafel |
| 38 | Modul Fahrgastsensorik |
| 39 | — |
| 40 | Karosseriesteuermodul 8 |
| 41 | Logistikrelais (falls vorhanden) |
| 42 | Retained Zubehör Leistungsrelais |
