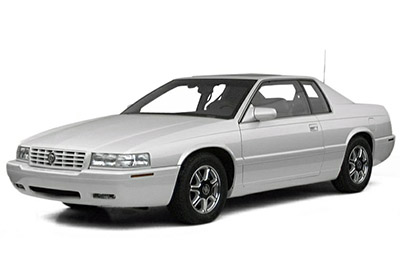

In diesem Artikel betrachten wir den Cadillac Eldorado der zwölften Generation nach einem von 1997 bis 2002 hergestellten Facelifting. Hier finden Sie Sicherungskastendiagramme des Cadillac Eldorado 1997, 1998, 1999, 2000, 2001 und 2002 , um Informationen über den Standort des zu erhalten Sicherungsklappen im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac Eldorado 1997-2002
Die Sicherungen des Zigarettenanzünders (Steckdose) im Cadillac Eldorado befinden sich im Sicherungskasten des Motorraums (siehe Sicherungen „CIG LTR1“ (vordere und hintere Zigarettenanzünder (nur Vollkonsole)) und „CIG LTR2“ (rechte und linke hintere Zigarettenanzünder) )).
Position des Sicherungskastens
Motorraum
Die Sicherungskästen befinden sich auf der Fahrerseite des Motorraums unter der Abdeckung.
Heben Sie die Abdeckung an, um Zugang zum Block zu erhalten.
Entfernen Sie für den Zugriff auf das MaxiFuse / Relay Center die Abdeckung der Abdeckung.

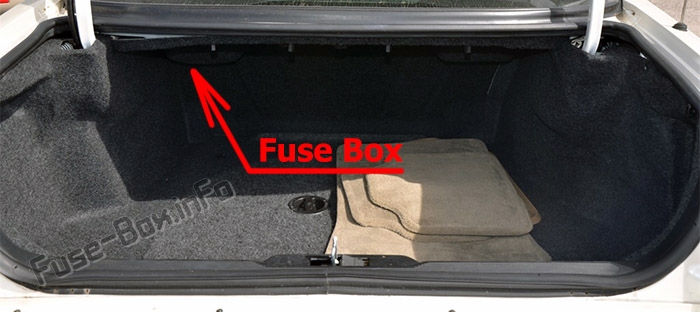

Gepäckraum
Der Sicherungsblock befindet sich an der Vorderwand des Kofferraums auf der Fahrerseite. Lösen Sie die vier Kofferraumverkleidungsbefestigungen und ziehen Sie die Verkleidung vom Block weg, um Zugang zu erhalten.
Sicherungskastendiagramme
ad vertisements
1997

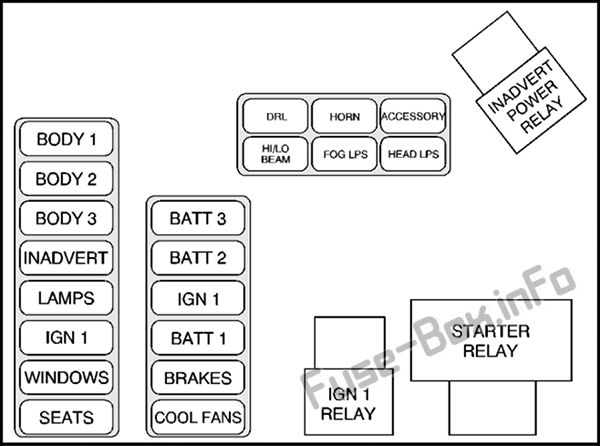

MaxiFuse / Relay Center (Motorraum)
Zuordnung der Sicherungen im MaxiFuse / Relay Center (1997)
| Name | Verwendung |
|---|---|
| KÖRPER 1 | Echtzeit-Dämpfungssicherung (RTD), Komfort-Sicherung, BATT-Sicherung, Komfortmagnete für Beifahrer- und Fahrersitzgurte, Magnetventile und Relais für die Freigabe von Kofferraum- und Kraftstofftüren, Relais für Türverriegelung / -entriegelung, DPR-Relais (nur ETC), Parklampenrelais, rechts und Linke Parksicherung, Relais für Nebelschlussleuchte hinten |
| KÖRPER 2 | Defog-Relais, Pulldown-Sicherung, rechts und links beheizte Sitzsicherung, ELC-Sicherung / E-Ton (Electronic Level Control), Antennensicherung, beheizte Spiegelsicherung |
| KÖRPER 3 | Kontrolliertes Leistungsrelais, gesteuertes Notstromrelais, Cluster-Sicherung, PZM-Sicherung (Platform Zone Module), Funksicherung, DAB-Relais, Trunk- und Kraftstofftür-Freigaberelais, Fernlichtrelais, Komfort-Sicherung, gesteuertes Leistungsrelais, AMP Bose Only-Sicherung , Rechtes und linkes Bose-Relais |
| INADVERT | Versehentliches Leistungsrelais, Sicherung der Innenleuchten, Sicherung des Zigarettenanzünders 1 |
| LAMPEN | Scheinwerferwaschrelais (Export), Scheinwerfersicherung / -relais, Fern- / Abblendlicht-Steuerrelais, Nebelscheinwerfer- / DRL-Sicherung, Gefahrensicherung, Spiegelsicherung, versehentliches Leistungsrelais, rechte und linke Fernlichtsicherung, rechte und linke Abblendlichtsicherung, Stopp Sicherung, Nebelscheinwerfer / DRL-Relais |
| IGN 1 | Relais für hintere Zündung 1, Scheibenwischersicherung, Sicherung für Relaiszündung 1, zusätzliche SIR-Sicherung (Inflatable Restraint), Zubehörrelais |
| FENSTER | DAB-Relais (Delayed Accessory Bus) |
| SITZE | Hupenrelais, Fahrer- und Beifahrer-Lendenwirbel-Relais, Fahrer- und Beifahrer-Auf- / Ab-Relais |
| BATT 3 | Lenksäulen-Zündschalter |
| BATT2 | Lenksäulen-Zündschalter |
| IGN 1 | Relais für vordere und hintere Zündung 1, Sicherung für Sauerstoffsensor 1 und 2, Kraftstoffsicherung, Cruise-Sicherung. DRL-Relais, Relais für Nebelscheinwerfer vorne und hinten, Notstromrelais für Steuerung, Zündsicherung 1 |
| BATT 1 | Anlasserrelais und Magnet, Park- / Drehzahlsicherung, Parkrelais, PCM-Sicherung, Sicherung und Relais des AC-Kompressors, Lüfterrelais |
| BREMSEN | ABS-Bremsmodulator |
| COOL FNS | Lüfterrelais 1 und 3 |
ad vertisements

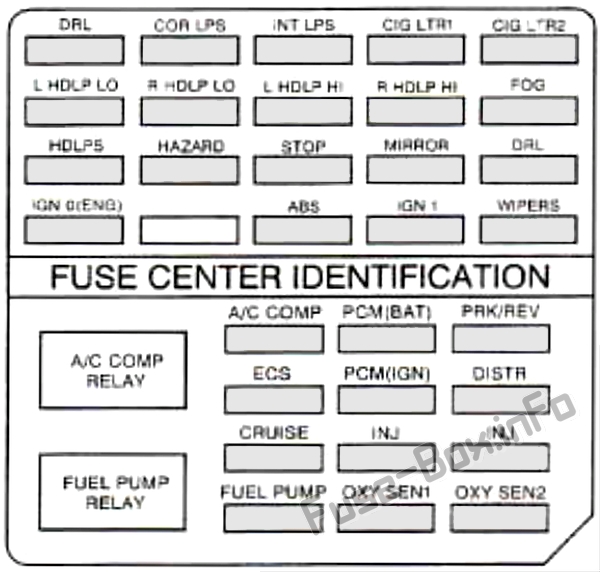

Sicherungsblock (Motorraum)
Zuordnung der Sicherungen und Relais im Sicherungsblock des Motorraums (1997)
| Name | Verwendung |
|---|---|
| DRL | Tagfahrleuchten |
| COR LPS | Schalter für Kurvenlicht, rechte und linke Kurvenlicht |
| INT LPS | Kofferraumlampe, Innenleuchten, Frontwaschtischlampen, Handschuhfachlampe, Garagentoröffner, Innenleuchtenrelais |
| CIG LTR1 | Zigarettenanzünder vorne und hinten (nur Vollkonsole) |
| CIG LT2 | Rechte und linke hintere Zigarettenanzünder |
| L HDLP LO | Linker Abblendlichtscheinwerfer |
| R HDLP LO | Rechter Abblendlichtscheinwerfer |
| L HDLP HI | Linker Fernlichtscheinwerfer |
| R HDLP HI | Rechter Fernlichtscheinwerfer |
| NEBEL | Relais für Nebelscheinwerfer rechts und links |
| HDLPS | Scheinwerferrelais, Fern- / Abblendlicht-Steuerrelais, rechte und linke Abblend- / Fernlichtsicherungen |
| GEFAHR | Elektronisches Blinkmodul, Blinker / Warnblinkschalter, rechte und linke vordere Blinker, rechte und linke hintere Blinker, rechte und linke Repeater-Lampe (Export), Cluster |
| HALT | Bremslichtschalter, zentrierte hoch montierte Bremsleuchte (CHMSL), Blinker, ABS-Regler, Schrittmotor-Tempomat, rechte und linke hintere Bremsleuchte (Export) |
| SPIEGEL | Versehentliches Leistungsrelais, links außen Rückspiegelschalter, ALDL, Dimmschalter für Speicherspiegelmodul, Cluster |
| DRL | Tagfahrlichtrelais (DRL), linkes und rechtes Abblendlicht im DRL-Modus, DRL-Schalter |
| IGN 0 (ENG) | Antriebsstrang-Steuermodul (PCM) |
| Abs | Antiblockiersystem (ABS) / Traktionskontrollsystem |
| IGN-1 | Relais für Zündung 1 hinten, Relais für Nebelscheinwerfer vorne und hinten, Notstromversorgung, DRL-Relais |
| WISCHER | Zubehörrelais, Wischerschalter |
| A / C COMP | AC-Kompressorrelais, Lüfterrelais 1, 2, 3, Kompressorkupplung |
| A / C COMP | AC-Kompressor |
| PCM (BVT) | PCM |
| PRK / REV | TCC- und Extenor-Fahrbremsschalter, Rückwärtsrelais, rechte und linke Rückfahrleuchte, elektrochromatischer Minor (im Header), Parkrelais, Schalter für Bremsübertragungsschaltverriegelung (BTSI), BTSI, PZM |
| ECS | Schaltmagnete für Getriebe, Luftmassenstrom, Kanisterspülung, PCM, lineare Abgasrückführung (AGR), Relais-Drehmoment-Convener für Frontzündung 1 |
| PCM (IGN) | Antriebsstrang-Steuermodul (PCM) |
| DISTR | Elektronisches Zündsteuermodul |
| KREUZFAHRT | Schrittmotor-Tempomat, Servolenkungsdruckschalter, Abschaltschalter für niedrigen Kältemitteldruck, Parkrelais |
| INJ | Injektoren 1, 4, 6, 7 |
| INJ | Injektoren 2, 3, 5, 8 |
| BENZINPUMPE | PCM, Kraftstoffpumpenrelais, Kraftstoffpumpe |
| BENZINPUMPE | Benzinpumpe |
| OXY SEN 1 | Sauerstoffsensor vorne, CAT vorne Sauerstoffsensor |
| OXY SEN 2 | Sauerstoffsensor hinten, Katalysator (CAT) Sauerstoffsensor hinten |
ad vertisements

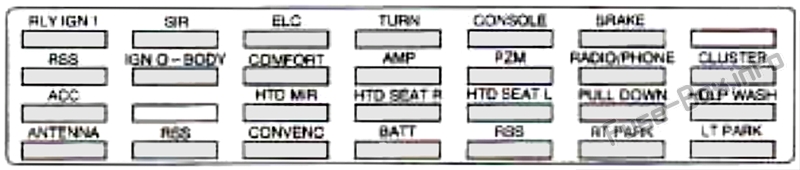

Sicherungsblock im hinteren Fach
Zuordnung der Sicherungen im Sicherungsblock des hinteren Abteils (1997)
| Name | Verwendung |
|---|---|
| RLY IGN1 | Cluster, Cruise in Stalk, PZM, Übertemp-Verstärker für katalytische Convener (Export), TCC-Schalter |
| HERR | SDM, linker und rechter Türsensor |
| ELC | ELC-Relais, Auto-Füllstandsensor (nur Eldorado), Vakuumpumpe, ALC-Sensor |
| WENDE | Elektronischer Rasher, Dreh- / Warnblinkschalter |
| KONSOLE | Gebläseschalter hinten, rechts und links beheizt (optional) |
| BREMSE | Vakuumpumpenrelais (VP), VP-Motor, VP-Druckschalter |
| RSS | CV-RTD (CV-RSS) (nur ETC) |
| IGN 0-KÖRPER | PRNDL, Zweizonenschalter, PZM, Cluster, Luftsteuermodul (ACM), Motor für die obere Zone, Motor für die untere Zone (optional), HLK-Magnetspulen, Analogcluster für das Klimasteuerungsfeld (nur Konsolenschaltung), Relog für Hecknebelung, ELC-Relais |
| KOMFORT | CD-Player, Remote Keyless Entry (RKE), gesteuertes Leistungsrelais, Luftsteuermodul (ACM), PZM |
| AMP (nur Bose) | Bose-Relais für die rechte und linke Hand, rechte und linke vordere Lautsprecher (an der Tür), rechte und linke hintere Lautsprecher |
| PZM | PZM |
| RADIO / TELEFON | Funkempfänger, Funkschnittstellenmodul (RIM) (nur Bose), Telefon, DAB-Relais, Kofferraumfreigaberelais, Kraftstofftürfreigaberelais, Fern- / Abblendlichtrelais |
| CLUSTER | Lenkradsteuerung, Cluster |
| ACC | PZM, Elektrochromspiegel, Regensensor (optional), Zubehörrelais |
| HTD MIR | Rechts und links außerhalb des beheizten Spiegels |
| HTD SEAT R. | Beheiztes Sitzrelais für Passagiere (optional) |
| HTD SEAT L. | Vom Fahrer beheiztes Sitzrelais (optional) |
| ZIEHEN SIE UNTEN | Kofferraum-Pulldown-Motor |
| HDLP WASH | Scheinwerferwaschmotor |
| ANTENNE | Power Mast Antenne |
| RSS | CV-RTD-Modul (CV-RSS) (nur ETC) |
| KONVENZ | Kofferraumfreigaberelais, Kofferraumfreigabemagnet, Kraftstofftürfreigaberelais, Kraftstoffeinfüll-Türentriegelungsmagnet, Türverriegelungsrelais, links von den Türmotoren, PZM, Türentriegelungsrelais |
| BATT | Lendenschalter für Fahrer- und Beifahrersitz (optional), Komfortmagnet für Fahrer- und Beifahrersitzgurt, Memory-Sitzmodul |
| RSS | CV-RTD (CV-RSS) (nur ETC) |
| RT PARK | Scheinwerferschalter, Relais für Nebelschlussleuchte, Nebelschlussleuchte rechts und links (Export), Abbiege- / Stopp- / Rückleuchte rechts, Seitenmarkierungsleuchte rechts vorne und hinten, Parkleuchte hinten, Parkpositionsleuchte (Export) |
| LT PARK | Linke vordere und hintere Seitenmarkierungsleuchte, vorderes Parken, Parkpositionsleuchte (Export), linke vordere und hintere Seitenmarkierungsleuchte, rechte und linke Parkleuchte, linke Abbiege- / Stopp- / Rückleuchte, rechte und linke Kennzeichenleuchte |
1998
ad vertisements
MaxiFuse / Relay Center (Motorraum)
Zuordnung der Sicherungen und Relais im MaxiFuse / Relay Center (1998)
| Name | Verwendung |
|---|---|
| KÖRPER 1 | RSS-Sicherung (Road Sensing Suspension) (nur ETC), Komfort-Sicherung, BATT-Sicherung, Antennensicherung, Komfortmagnete für Beifahrer- und Fahrersitzgurte, Magnetventile und Relais für Kofferraum- und Kraftstofftürentriegelung, Relais für Türverriegelung / -entriegelung, Dämpferrelais (nur ETC) , Standlichtrelais, rechte und linke Parksicherung, Nebelschlussleuchtenrelais (Export) |
| KÖRPER 2 | Defog-Relais, Pulldown-Sicherung, Sitzsicherung rechts und links, ELC-Sicherung (Electronic Level Control), Antennensicherung, beheizte Spiegelsicherung, beheizte Backlite-Sicherung, elektronischer Füllstand, Leistungsschalter |
| KÖRPER 3 | Kontrolliertes Leistungsrelais, gesteuertes Notstromrelais, Cluster-Sicherung, Sicherung des Plattformzonenmoduls (PZM), Funksicherung, DAB-Relais, Freigaberelais für Kofferraum und Kraftstofftür, Fernlichtrelais, Komfortsicherung, AMP-Sicherung (nur Bose), Rechtes und linkes Bose-Relais |
| INADVERT | Versehentliches Leistungsrelais, Sicherung der Innenleuchten, Zigarettenanzünder – 1 Sicherung, Relais für Innenbeleuchtung |
| LAMPEN | Scheinwerfer-Sicherungsrelais, Fern- / Abblendlicht-Steuerrelais, Nebelscheinwerfersicherung, DlU-Sicherung, Gefahrensicherung, Spiegelsicherung, versehentliches Leistungsrelais, rechte und linke Fernlichtsicherung, rechte und linke Abblendlichtsicherung, Stoppsicherung, Nebelscheinwerferrelais, DRL-Relais |
| IGN 1 | Heckzündung – 1 Relais, Scheibenwischersicherung, Relaiszündung – 1 Sicherung, zusätzliche SIR-Sicherung (Inflatable Restraint), Zubehörrelais |
| FENSTER | DAB-Relais (Delayed Accessory Bus) |
| SITZE | Hupenrelais, Fahrer- und Beifahrer-Lumbal-IdOut-Relais, Fahrer- und Beifahrer-Auf- / Ab-Relais |
| BATT 3 | Lenksäulen-Zündschalter |
| BATT 2 | Lenksäulen-Zündschalter |
| IGN 1 | Vordere und hintere Zündung – 1 Relais, Sicherung des Sauerstoffsensors 1 und 2, Kraftstoffsicherung, Cruise-Sicherung, DFU-Relais, Relais für vordere und hintere Nebelscheinwerfer, Kontroll-Notstromrelais, Zündung – 1 Sicherung, Kraftstoffpumpenrelais |
| BATT 1 | Anlasserrelais und Magnet, ParldXev-Sicherung, Parkrelais, PCM-Sicherung, AC-Kompressorsicherung und -relais, Lüfterrelais, Rückwärtsrelais |
| BREMSEN | ABS-Bremsmodulator |
| COOL FNS | Lüfterrelais 1 und 3 |
ad vertisements

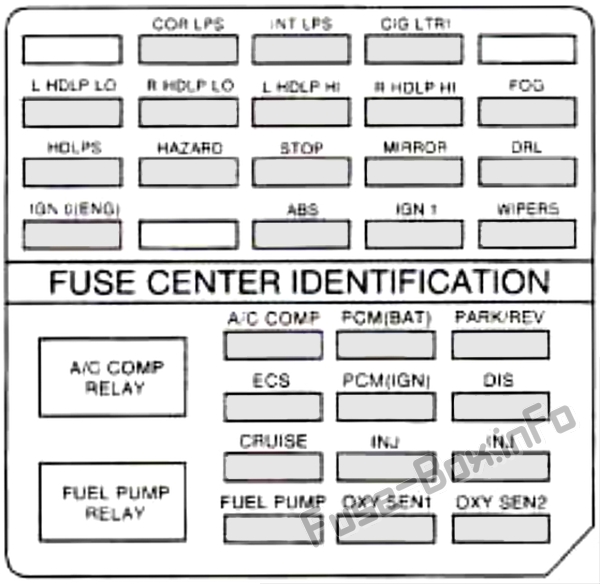

Sicherungsblock (Motorraum)
Zuordnung der Sicherungen und Relais im Motorraum-Sicherungsblock (1998)
| Name | Verwendung |
|---|---|
| COR LPS | Schalter für Kurvenlicht, rechte und linke Kurvenlicht |
| INT LPS | Kofferraumlampe, Innenleuchten, Waschtischleuchten, Handschuhfach-Iamp, Garagentoröffner, Innenleuchtenrelais |
| CIG LTR1 | Zigarettenanzünder vorne und hinten (nur Vollkonsole) |
| L HDLP LO | Linker Abblendlichtscheinwerfer |
| R HDLP LO | Rechter Abblendlichtscheinwerfer |
| L HDLP HI | Linker Fernlichtscheinwerfer |
| R HDLP HI | Rechter Fernlichtscheinwerfer |
| NEBEL | Nebelscheinwerferrelais, rechte und linke Nebelscheinwerfer |
| HDLPS | Scheinwerferrelais, Fern- / Abblendlichtrelais, rechte und linke Abblend- / Fernlichtsicherung |
| GEFAHR | Elektronisches Blinkmodul, Blinker / Warnblinkschalter, rechte und linke vordere Blinker, rechte und linke hintere Blinker, rechte und linke Repeater-Lampe (Export), Cluster |
| HALT | Bremslichtschalter, zentrierte hoch montierte Bremsleuchte (CHMSL), Blinker, ABS-Regler, Schrittmotor-Tempomat, rechte und linke hintere Bremsleuchte (Export) |
| SPIEGEL | Versehentliches Leistungsrelais, links außen Rückspiegelschalter, ALDL, Dimmschalter für Speicherspiegelmodul, Cluster |
| DRL | Tagfahrendes L-Amp (DRL) -Relais, linkes und rechtes Abblendlicht im DRL-Modus, DRL-Schalter |
| IGN 0 (ENG) | Antriebsstrang-Steuermodul (PCM) |
| Abs | Antiblockiersystem (ABS) / Traktionskontrollsystem |
| IGN-1 | Relais für hintere Zündung 1, Relais für Nebelscheinwerfer vorne, Relais für Nebelschlussleuchte hinten (Export), Leistungsrelais für gesteuerte Leistung, DRL-Relais |
| WISCHER | Zubehörrelais, Wischerschalter |
| A / C COMP | AC-Kompressorrelais, Lüfterrelais 1,2, 3, Kompressorkupplung |
| PCM (BVT) | PCM |
| PARK / REV | TCC- und Außenbremsschalter, Rückwärtsrelais, rechte und linke Rückfahrleuchte, elektrochromer Spiegel (im Vorsatz), Parkrelais, Schalter für Bremsübertragungsschaltverriegelung (BTSI), BTSI, PZM |
| ECS | Schaltmagnete für Getriebe, Luftmassenstrom, Kanisterspülung, PCM, lineare Abgasrückführung (AGR), Relais für Zündung 1 vorne, Drehmomentwandler |
| PCM (IGN) | Antriebsstrang-Steuermodul (PCM) |
| DIS | Elektronisches Zündsteuermodul |
| KREUZFAHRT | Schrittmotor-Tempomat, Servolenkungsdruckschalter, Trennschalter für niedrigen Kältemitteldruck, Parkrelais |
| INJ | Injektoren 1,4,6, 7 |
| INJ | Injektoren 2, 3, 5, 8 |
| BENZINPUMPE | PCM, Kraftstoffpumpenrelais, Kraftstoffpumpe |
| OXY SEN 1 | Sauerstoffsensor vorne, CAT vorne Sauerstoffsensor |
| OXY SEN 2 | Sauerstoffsensor hinten, Catalytic Convener (CAT) Sauerstoffsensor hinten |
ad vertisements

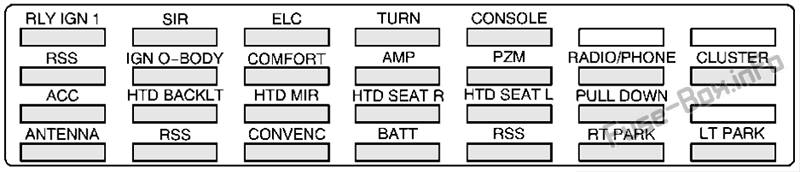

Sicherungsblock im hinteren Fach
Zuordnung der Sicherungen im Sicherungsblock des hinteren Abteils (1997)
| Name | Verwendung |
|---|---|
| RLY IGN1 | Cluster, Cruise in Stalk, PZM, Übertemp-Verstärker für katalytische Convener (Export), TCC-Schalter |
| HERR | SDM, linker und rechter Türsensor |
| ELC | ELC-Relais, Auto-Füllstandsensor (nur Eldorado), Vakuumpumpe, ALC-Sensor |
| WENDE | Elektronischer Rasher, Dreh- / Warnblinkschalter |
| KONSOLE | Gebläseschalter hinten, rechts und links beheizt (optional) |
| BREMSE | Vakuumpumpenrelais (VP), VP-Motor, VP-Druckschalter |
| RSS | CV-RTD (CV-RSS) (nur ETC) |
| IGN 0-KÖRPER | PRNDL, Zweizonenschalter, PZM, Cluster, Luftsteuermodul (ACM), Motor für die obere Zone, Motor für die untere Zone (optional), HLK-Magnetspulen, Analogcluster für das Klimasteuerungsfeld (nur Konsolenschaltung), Relog für Hecknebelung, ELC-Relais |
| KOMFORT | CD-Player, Remote Keyless Entry (RKE), gesteuertes Leistungsrelais, Luftsteuermodul (ACM), PZM |
| AMP (nur Bose) | Bose-Relais für die rechte und linke Hand, rechte und linke vordere Lautsprecher (an der Tür), rechte und linke hintere Lautsprecher |
| PZM | PZM |
| RADIO / TELEFON | Funkempfänger, Funkschnittstellenmodul (RIM) (nur Bose), Telefon, DAB-Relais, Kofferraumfreigaberelais, Kraftstofftürfreigaberelais, Fern- / Abblendlichtrelais |
| CLUSTER | Lenkradsteuerung, Cluster |
| ACC | PZM, Elektrochromspiegel, Regensensor (optional), Zubehörrelais |
| HTD MIR | Rechts und links außerhalb des beheizten Spiegels |
| HTD SEAT R. | Beheiztes Sitzrelais für Passagiere (optional) |
| HTD SEAT L. | Vom Fahrer beheiztes Sitzrelais (optional) |
| ZIEHEN SIE UNTEN | Kofferraum-Pulldown-Motor |
| HDLP WASH | Scheinwerferwaschmotor |
| ANTENNE | Power Mast Antenne |
| RSS | CV-RTD-Modul (CV-RSS) (nur ETC) |
| KONVENZ | Kofferraumfreigaberelais, Kofferraumfreigabemagnet, Kraftstofftürfreigaberelais, Kraftstoffeinfüll-Türentriegelungsmagnet, Türverriegelungsrelais, links von den Türmotoren, PZM, Türentriegelungsrelais |
| BATT | Lendenschalter für Fahrer- und Beifahrersitz (optional), Komfortmagnet für Fahrer- und Beifahrersitzgurt, Memory-Sitzmodul |
| RSS | CV-RTD (CV-RSS) (nur ETC) |
| RT PARK | Scheinwerferschalter, Relais für Nebelschlussleuchte, Nebelschlussleuchte rechts und links (Export), Abbiege- / Stopp- / Rückleuchte rechts, Seitenmarkierungsleuchte rechts vorne und hinten, Parkleuchte hinten, Parkpositionsleuchte (Export) |
| LT PARK | Linke vordere und hintere Seitenmarkierungsleuchte, vorderes Parken, Parkpositionsleuchte (Export), linke vordere und hintere Seitenmarkierungsleuchte, rechte und linke Parkleuchte, linke Abbiege- / Stopp- / Rückleuchte, rechte und linke Kennzeichenleuchte |
2000, 2001 und 2002
ad vertisements

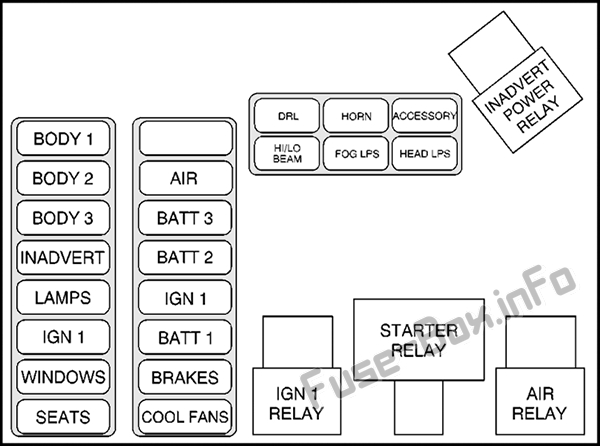

MaxiFuse / Relay Center (Motorraum)
2000
2001, 2002
Zuordnung der Sicherungen und Relais im MaxiFuse / Relay Center (2000-2002)
| Name | Verwendung |
|---|---|
| KÖRPER 1 | RSS-Sicherung (Road Sensing Suspension) (nur ETC), Komfort-Sicherung, BATT-Sicherung, Antennensicherung, Komfortmagnete für Beifahrer- und Fahrersitzgurte, Magnetventile und Relais für Kofferraum- und Kraftstofftürentriegelung, Relais für Türverriegelung / -entriegelung, Dämpferrelais (nur ETC) , Parkleuchtenrelais, rechte und linke Parksicherung |
| KÖRPER 2 | Defog-Relais, Pulldown-Sicherung, rechts und links beheizte Sitzsicherungen, ELC-Relais (Electronic Level Control), beheizte Spiegelsicherung, beheizte Backlite-Sicherung, ELC-Leistungsschalter |
| KÖRPER 3 | Kontrolliertes Leistungsrelais, gesteuertes Notstromrelais, Cluster-Sicherung, PZM-Sicherung (Passenger Zone Module), Funksicherung, RAP-Relais, Freigaberelais für Kofferraum und Kraftstofftür, Fernlichtrelais, Komfortsicherung, AMP-Sicherung (optional), rechts und linkes Bose-Relais (optional) |
| INADVERT | Versehentliches Leistungsrelais, Sicherung der Innenleuchten, Sicherung des Zigarettenanzünders 1, Relais für Innenbeleuchtung |
| LAMPEN | Scheinwerfersicherung / Relais, Fern- / Abblendlicht-Steuerrelais, Nebelscheinwerfersicherung, DRL-Sicherung, Gefahrensicherung, Spiegelsicherung, unbeabsichtigtes Leistungsrelais, rechte und linke Fernlichtsicherung, rechte und linke Abblendlichtsicherung, Bremslichtsicherung, Nebelscheinwerfer Relais, DRL-Relais |
| IGN 1 | Relais für hintere Zündung 1, Scheibenwischersicherung, Sicherung für Relaiszündung 1, zusätzliche SIR-Sicherung (Inflatable Restraint), Zubehörrelais |
| FENSTER | RAP-Relais (Retained Accessory Power) |
| SITZE | Hupenrelais, Fahrer- und Beifahrer-Lendenwirbel-Relais, Fahrer- und Beifahrer-Lendenwirbel-Auf- / Ab-Relais |
| BATT 3 | Lenksäulen-Zündschalter |
| BATT 2 | Lenksäulen-Zündschalter |
| IGN 1 | Relais für Zündung 1 vorne, Sicherung für Sauerstoffsensor 1 und 2, Kraftstoffsicherung, Cruise-Sicherung, Kraftstoffpumpenrelais |
| BATT 1 | Anlasserrelais und Magnet, Park- / Rückwärtssicherung, Parkrelais, Sicherung des Antriebsstrang-Steuermoduls (PCM), Sicherung und Relais des AC-Kompressors, Lüfterrelais, Rückwärtsrelais |
| BREMSEN | Bremsmodulator des Antiblockiersystems (ABS) |
| COOL FNS | Lüfterrelais 1 und 3 |
| DRL | Tagfahrleuchten (DRL) |
| HI / LO BEAM | Fern- und Abblendlicht |
| HORN | Horn |
| NEBEL LPS | Nebelscheinwerfer |
| ZUBEHÖRTEIL | Zubehör |
| KOPF LPS | Scheinwerfer |
| Relais | |
| INADVERT POWER RELAY | |
| IGN 1 RELAIS | |
| ANLASSERRELAIS |
ad vertisements

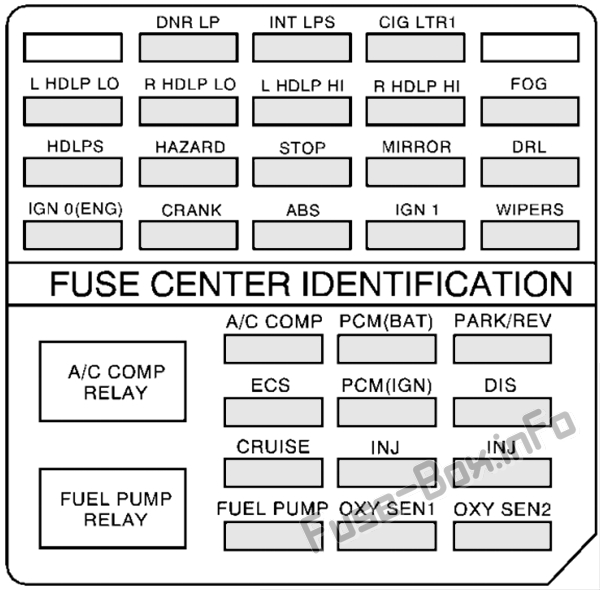

Sicherungsblock (Motorraum)
Zuordnung der Sicherungen und Relais im Sicherungsblock des Motorraums (2000-2002)
| Name | Verwendung |
|---|---|
| CNR LPS | Schalter für Kurvenlicht, rechte und linke Kurvenlicht |
| INT LPS | Kofferraumlampe, Innenleuchten, Frontwaschtischlampen, Handschuhfachlampe, Garagentoröffner, Innenleuchtenrelais |
| CIG LTR1 | Zigarettenanzünder vorne und hinten |
| L HDLP LO | Linker Abblendlichtscheinwerfer |
| R HDLP LO | Rechter Abblendlichtscheinwerfer |
| L HDLP HI | Linker Fernlichtscheinwerfer |
| R HDLP HI | Rechter Fernlichtscheinwerfer |
| NEBEL | Nebelscheinwerferrelais, rechte und linke Nebelscheinwerfer, Scheinwerferschalter |
| HDLPS | Scheinwerferrelais, Fern- / Abblendlicht-Steuerrelais, rechte und linke Abblend- / Fernlichtsicherungen |
| GEFAHR | Elektronisches Blinkmodul, Blinker / Warnblinker, rechte und linke vordere Blinker, rechte und linke hintere Blinker, Cluster |
| HALT | Bremslichtschalter, zentrierte hoch montierte Bremsleuchte (CHMSL), Warnblinkschalter, ABS-Regler, Schrittmotor-Tempomat |
| SPIEGEL | Versehentliches Leistungsrelais, Rückspiegelschalter links außen, ALDL, Speicherspiegelmodul, Dimmschalter, Cluster |
| DRL | Tagfahrlichtrelais (DRL), linkes und rechtes Abblendlicht im DRL-Modus |
| IGN 0 (ENG) | Antriebsstrang-Steuermodul (PCM) |
| KURBEL | Antriebsstrang-Steuermodul (PCM) |
| Abs | Antiblockiersystem (ABS) / Traktionskontrollsystem |
| IGN-1 | Relais für hintere Zündung 1, Relais für Nebelscheinwerfer, Relais für geregelte Notstromversorgung, DRL-Relais, Magnetventil für Kanisterentlüftung |
| WISCHER | Zubehörrelais, Wischerschalter |
| A / C COMP | AC-Kompressorrelais, Lüfterrelais 1,2, 3, Kompressorkupplung |
| PCM (BVT) | PCM |
| PARK / REV | Rückwärtsrelais, rechte und linke Rückfahrleuchte, elektrochromer Spiegel (im Header), Parkrelais, BTSI-Schalter (Brake Transaxle-Shift Interlock) |
| ECS | Schaltmagnete für Getriebe, Luftzähler, Kanisterspülung, PCM, Relais für Zündung 1 vorne |
| PCM (IGN) | Antriebsstrang-Steuermodul (PCM) |
| DIS | Ungerade und gerade Spulenpakete |
| KREUZFAHRT | Schrittmotor-Tempomat, Trennschalter für niedrigen Kältemitteldruck, Parkrelais |
| INJ | Injektoren 1, 4, 6, 7 |
| INJ | Injektoren 2, 3, 5, 8 |
| BENZINPUMPE | Kraftstoffpumpenrelais, Kraftstoffpumpe |
| OXY SEN 1 | Sauerstoffsensor vorne |
| OXY SEN 2 | Hinterer Sauerstoffsensor des Katalysators (CAT), Starterfreigaberelais |
| Relais | |
| A / C COMP RELAIS | |
| KRAFTSTOFFPUMPENRELAIS |
ad vertisements
Sicherungsblock im hinteren Fach
Zuordnung der Sicherungen im Sicherungsblock des hinteren Fachs (2000-2002)
| Name | Verwendung |
|---|---|
| RLY IGN1 | Cluster, Cruise in Stalk, PZM (Passenger Zone Module), TCC-Schalter (Torque Converter Clutch) |
| HERR | Sensor- und Diagnosemodul (SDM) |
| ELC | ELC-Relais (Electronic Level Control), ELC-Höhensensor |
| WENDE | Elektronischer Blinker, Dreh- / Warnblinkschalter |
| KONSOLE | Gebläseschalter hinten, rechts und links beheizt (optional) |
| RSS | RSS-Modul (Road Sensing Suspension) (nur ETC) |
| IGN 0-KÖRPER | PRNDL, PZM, Cluster, Luftsteuermodul (ACM), Motor für die obere Zone, Motor für die untere Zone (optional), HLK-Magnetspulen, Klimasteuerung, hinteres Defog-Relais, ELC-Relais |
| KOMFORT | CD-Player, Remote Keyless Entry (RKE), gesteuertes Leistungsrelais, Luftsteuermodul (ACM), PZM |
| AMP (optional) | Rechtes und linkes Bose-Relais, rechte und linke vordere Lautsprecher (an der Tür), rechte und linke hintere Lautsprecher |
| PZM | Passagierzonenmodul (PZM) |
| RADIO / TELEFON | Funkempfänger, Funkschnittstellenmodul (RIM) (optional), Telefon, RAP-Relais, Kofferraumfreigaberelais, Kraftstofftürfreigaberelais, Fern- / Abblendlichtrelais |
| CLUSTER | Lenkradsteuerung, Cluster |
| ACC | PZM, Elektrochromspiegel, Regensensor (optional), Zubehörrelais |
| HTD MIR | Rechts und links außerhalb des beheizten Spiegels |
| HTD SEAT R. | Beheiztes Sitzrelais für Passagiere (optional) |
| HTD SEAT L. | Vom Fahrer beheiztes Sitzrelais (optional) |
| ZIEHEN SIE UNTEN | Kofferraum-Pulldown-Motor |
| ANTENNE | Power Mast Antenne |
| RSS | Dämpferrelais (nur ETC) |
| KONVENZ | Trunk Release Relay, Trunk Release Solenoid, Tankentriegelungsrelais, Tankentriegelungsmagnet für Kraftstofftank, Türverriegelungsrelais, linke und rechte Türmotoren, PZM, Türentriegelungsrelais |
| BATT | Fahrer- und Beifahrersitz-Lendenschalter (optional), Komfortmagnet für Fahrer- und Beifahrersitzgurt, Memory-Sitzmodul (optional) |
| RSS | RSS-Modul (Road Sensing Suspension) (nur ETC) |
| RT PARK | Scheinwerferschalter, rechte vordere Standleuchte, rechte vordere und hintere Seitenmarkierungsleuchte, rechte Abbiege- / Stopp- / Rückleuchte |
| LT PARK | Linke vordere und hintere Seitenmarkierungsleuchte, linke vordere Standleuchte, linke Blink- / Stopp- / Rückleuchte, rechte und linke Zulassungsleuchte, Unterbauleuchte |
