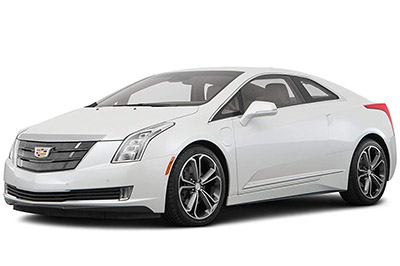

Das luxuriöse Plug-in-Hybrid-Kompaktcoupé Cadillac ELR wurde von 2014 bis 2016 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Cadillac ELR 2014, 2015 und 2016 , Informationen zur Position der Sicherungsbleche im Fahrzeug und Erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
- Sicherungslayout Cadillac ELR 2014-2016
- Position des Sicherungskastens
- Sicherungskastendiagramm (linke Seite)
- Sicherungskastendiagramm (rechte Seite)
- Position des Sicherungskastens
- Sicherungskastendiagramm
- Position des Sicherungskastens
- Sicherungskastendiagramm (Sicherungskasten №1)
- Sicherungskastendiagramm (Sicherungskasten №2)
Sicherungslayout Cadillac ELR 2014-2016
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Cadillac ELR sind die Sicherung №F1 (Steckdose / Zigarettenanzünder – Oberseite des IP-Speicherbehälters) und die Sicherung №F15 (Steckdose im Inneren des Konsolenbehälters) im Sicherungskasten der Instrumententafel auf der linken Seite.
Passagierabteil
Position des Sicherungskastens
Es gibt zwei Sicherungskästen, die sich auf beiden Seiten der Instrumententafel hinter den Abdeckungen befinden.
Sicherungskastendiagramm (linke Seite)
Zuordnung der Sicherungen und Relais in der Instrumententafel (linke Seite)
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| F1 | 20 | Steckdose / Zigarettenanzünder – Oberseite des IP-Vorratsbehälters |
| F2 | 15 | Infotainment (HMI, CD) |
| F3 | 10 | Kombiinstrument |
| F4 | 10 | Infotainment-Anzeige, Lenkrad-Steuerschalter |
| F5 | 10 | Heizung, Lüftung, Klimaanlage |
| F6 | 10 | Airbag (Sensing Diagnostic Module / Passenger Sensing Module) |
| F7 | 15 | Datenverbindungsanschluss, links (primär) |
| F8 | 10 | Spaltenverriegelung |
| F9 | 10 | OnStar |
| F10 | 15 | Karosserie-Steuermodul 1 / Karosserie-Steuermodul Elektronik / Keyless Entry / Power Moding / Mittlere hoch montierte Bremsleuchte / Kennzeichenleuchten / Linke Tagfahrleuchte / Linke Parkleuchten / Trunk Release Relay Control / Steuerung der Waschpumpenrelais / Schalteranzeigelampen |
| F11 | 15 | Karosseriesteuergerät 4 / linker Scheinwerfer |
| F12 | – – | Leer |
| F13 | – – | Leer |
| F14 | – – | Leer |
| F15 | 20 | Steckdose (im Konsolenfach) |
| F 16 | 5 | Drahtloses Ladegerät |
| F17 | – – | Leer |
| F18 | – – | Leer |
| Diode | Leer | |
| Relais | ||
| R1 | Zurückbehaltenes Zubehör-Leistungsrelais für Steckdosen | |
| R2 | Leer | |
| R3 | Leer | |
| R4 | Leer |
ad vertisements
Sicherungskastendiagramm (rechte Seite)
Zuordnung der Sicherungen und Relais in der Instrumententafel (rechte Seite)
| № | Ampere Bewertung | Beschreibung |
|---|---|---|
| F1 | 2 | Lenkradschalter |
| F2 | 10 | Auto Headlamp Leveling |
| F3 | 10 | Motorisierter Getränkehalter |
| F4 | 15 | Karosseriesteuergerät 3 / Rechter Scheinwerfer |
| F5 | 7.5 | Karosserie-Steuermodul 2 / Karosserie-Steuermodul Elektronik / Kofferraumlampe / rechte Tagfahrleuchte / Schaltverriegelung / Hintergrundbeleuchtung des Schalters |
| F6 | 15 | Kipp- / Teleskopsäule |
| F7 | 7.5 | Karosserie-Steuermodul 6 / Kartenlichter / Innenbeleuchtung / Rückfahrleuchte |
| F8 | 15 | Karosseriesteuergerät 7 / Blinker vorne links / Blinker rechts hinten und Blinkleuchte |
| F9 | – – | Leer |
| F10 | 15 | Datenverbindungsanschluss, rechts (sekundär) |
| F11 | 7.5 | Universeller Garagentoröffner, Regensensor, Frontkamera |
| F12 | 30 | Gebläsemotor |
| F13 | – – | Leer |
| F14 | – – | Leer |
| F15 | – – | Leer |
| F 16 | 10 | Handschuhfach |
| F17 | – – | Leer |
| F18 | – – | Leer |
| DIODE | Leer | |
| Relais | ||
| R1 | Leer | |
| R2 | Handschuhfach Tür | |
| R3 | Leer | |
| R4 | Leer |
Motorraum
Position des Sicherungskastens
ad vertisements

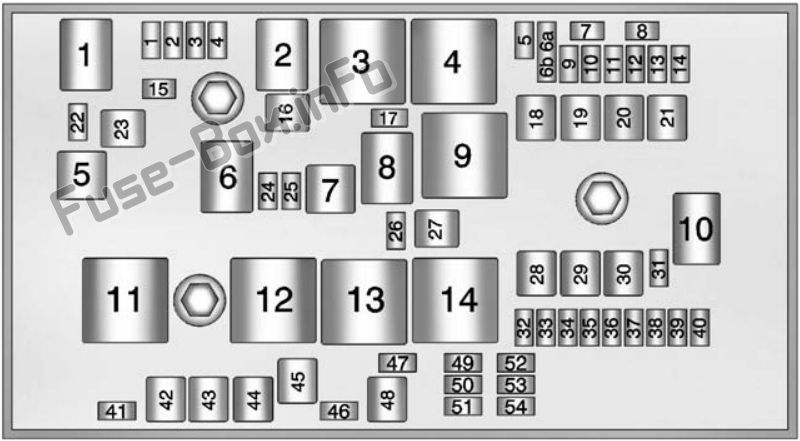

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| Mini-Sicherungen | ||
| 1 | 15 | Motorsteuergerät – Schaltleistung |
| 2 | 7.5 | Emissionen |
| 3 | – – | Nicht benutzt |
| 4 | 15 | Zündspulen / Einspritzdüsen |
| 5 | 10 | Spaltenverriegelung |
| 6a | – – | Leer |
| 6b | – – | Leer |
| 7 | – – | Leer |
| 8 | – – | Leer |
| 9 | 7.5 | Beheizte Spiegel |
| 10 | 5 | Steuergerät für Klimaanlage |
| 11 | 7.5 | Traktions-Wechselrichtermodul – Batterie |
| 12 | – – | Nicht benutzt |
| 13 | 10 | Kabinenheizungspumpe und Ventil |
| 14 | – – | Nicht benutzt |
| 15 | 15 | Traktionswechselrichtermodul und Getriebesteuergerät – Batterie |
| 17 | 5 | Motorsteuergerät – Batterie |
| 22 | 10 | Linker Fernlichtscheinwerfer |
| 24 | – – | Leer |
| 25 | – – | Leer |
| 26 | – – | Nicht benutzt |
| 31 | 5 | Adaptive Geschwindigkeitsregelung / Autoscheinwerfer |
| 32 | 5 | Steuermodul für Fahrzeugintegration |
| 33 | 10 | Lauf / Kurbel für beheiztes Lenkrad |
| 34 | 10 | Steuergerät für Fahrzeugintegration – Batterie |
| 35 | – – | Nicht benutzt |
| 36 | 10 | Leistungselektronik-Kühlmittelpumpe |
| 37 | 5 | Kabinenheizungs-Steuermodul |
| 38 | 10 | Kühlmittelpumpe des wiederaufladbaren Energiespeichersystems (Hochspannungsbatterie) |
| 39 | 10 | Steuermodul des wiederaufladbaren Energiespeichersystems (Hochspannungsbatterie) |
| 40 | 10 | Scheibenwaschanlage vorne |
| 41 | 10 | Rechter Fernlichtscheinwerfer |
| 46 | – – | Leer |
| 47 | – – | Leer |
| 49 | – – | Leer |
| 50 | 10 | Run / Crank – Rückfahrkamera, Zubehör-Leistungsmodul |
| 51 | 7.5 | Lauf / Kurbel für ABS, Aero Shutter, VITM |
| 52 | 5 | Motorsteuergerät / Getriebesteuergerät – Laufen / Kurbeln |
| 53 | 7.5 | Traktions-Wechselrichtermodul – Laufen / Kurbeln |
| 54 | 7.5 | Run / Crank – Steuersystem für das Kraftstoffsystem, Steuermodul für die Klimaanlage, Bordladegerät, Kombiinstrument, automatische Insassenerkennung, Spiegel |
| J-Case-Sicherungen | ||
| 16 | 20 | LUFT-Magnet (nur PZEV) |
| 18 | 30 | Unteres Gitter des hinteren Defoggers |
| 19 | 30 | Fensterheber – vorne |
| 20 | – – | Leer |
| 21 | 30 | Elektronisches Steuergerät Antiblockiersystem |
| 23 | – – | Leer |
| 27 | 40 | LUFTPumpe (nur PZEV) |
| 28 | – – | Leer |
| 29 | 30 | Frontwischer |
| 30 | 60 | Antiblockiersystem Motor |
| 42 | 30 | Lüfter – Richtig |
| 43 | 30 | Frontwischer |
| 44 | 40 | Ladegerät |
| 45 | – – | Leer |
| 48 | 30 | Lüfter – links |
| Mini-Relais | ||
| 3 | Antriebsstrang | |
| 4 | Beheizte Spiegel | |
| 7 | Leer | |
| 9 | LUFTPumpe (nur PZEV) | |
| 11 | Leer | |
| 12 | Leer | |
| 13 | Leer | |
| 14 | Run / Cran | |
| Mikrorelais | ||
| 1 | Leer | |
| 2 | LUFT-Magnet (nur PZEV) | |
| 6 | Leer | |
| 8 | Leer | |
| 10 | Leer | |
| Ultra Micro Relais | ||
| 5 | Leer |
Sicherungskästen im Gepäckraum
Position des Sicherungskastens
Sie befinden sich auf der linken Seite des Kofferraums hinter der Abdeckung.
ad vertisements

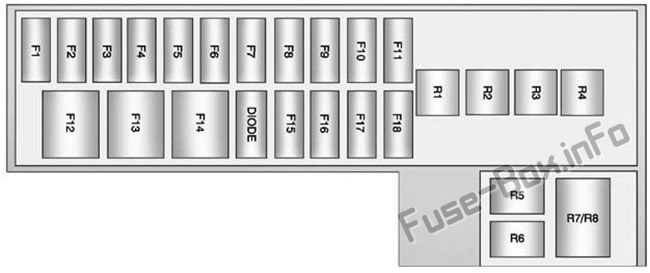

Sicherungskastendiagramm (Sicherungskasten №1)
Zuordnung der Sicherungen und Relais im Gepäckraum №1
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| F1 | – – | Leer |
| F2 | 15 | Steuersystem für Kraftstoffsystem |
| F3 | 5 | Passiver Eintrag / Passiver Start |
| F4 | 15 | Beheizte Sitze |
| F5 | 2 | Geregelte Spannungsregelung, Stromsensor |
| F6 | 10 | Kraftstoff (Tagesventil und Verdunstungsleckprüfmodul) |
| F7 | 15 | Zubehör Lüfter des Leistungsmoduls |
| F8 | 30 | Verstärker |
| F9 | – – | Leer |
| F10 | 5 | Geregelte Spannungsregelung / Ultraschall-Einparkhilfe vorne und hinten, seitliche Blindzone |
| F11 | 15 | Horn |
| F12 | – – | Leer |
| F13 | 30 | Elektrische Feststellbremse |
| F14 | 30 | Hinterer Defog (oberes Gitter) |
| F15 | – – | Leer |
| F 16 | 10 | Stammfreigabe |
| F17 | – – | Leer |
| F18 | – – | Leer |
| DIODE | Leer | |
| Relais | ||
| R1 | Hinterer Defog (oberes Gitter) | |
| R2 | Stammfreigabe | |
| R3 | Leer | |
| R4 | Leer | |
| R5 | Leer | |
| R6 | Leer | |
| R7 / R8 | Horn |
ad vertisements
Sicherungskastendiagramm (Sicherungskasten №2)
Zuordnung der Sicherungen und Relais im Gepäckraum №2
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| F1 | – – | Leer |
| F2 | 15 | Radio |
| F3 | 10 | Fußgängerschutz |
| F4 | 10 | CDC |
| F5 | 10 | Memory Seat-Modul |
| F6 | – – | Leer |
| F7 | 10 | Spiegel / Fenster / Sitzschalter |
| F8 | 20 | Passiver Eintrag / Passiver Start 2 |
| F9 | 15 | Sitzheizung 2 |
| F10 | – – | Leer |
| F11 | – – | Leer |
| F12 | 30 | Fahrersitz |
| F13 | 30 | Beifahrersitz |
| F14 | – – | Leer |
| F15 | – – | Leer |
| F 16 | – – | Leer |
| F17 | – – | Leer |
| F18 | – – | Leer |
| DIODE | Leer | |
| Relais | ||
| R1 | Leer | |
| R2 | Leer | |
| R3 | Leer | |
| R4 | Leer |
