Sicherungslayout Cadillac STS 2005-2011
Die Sicherungen des Zigarettenanzünders / der Steckdose im Cadillac STS befinden sich im Sicherungskasten des Motorraums. 2005-2007 – siehe Sicherungen „I / P OUTLET“ (vordere Hilfssteckdose) und „OUTLET“ (hintere Hilfssteckdose). 2008-2011 – siehe Sicherungen „FRT PWR OUTLET“ (Steckdose für Zubehör vorne) und „AUX OUTLET“ (Steckdose für Zubehör hinten).
Position des Sicherungskastens

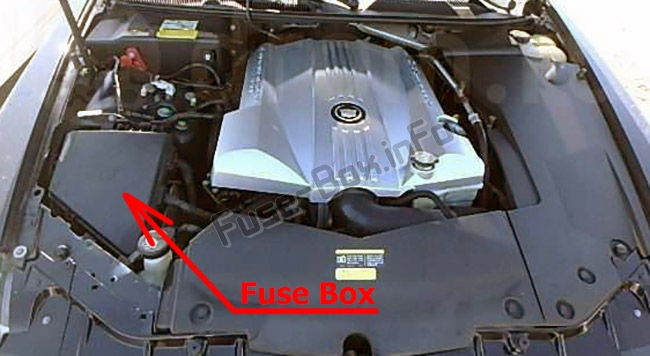

Motorraum
Passagierabteil

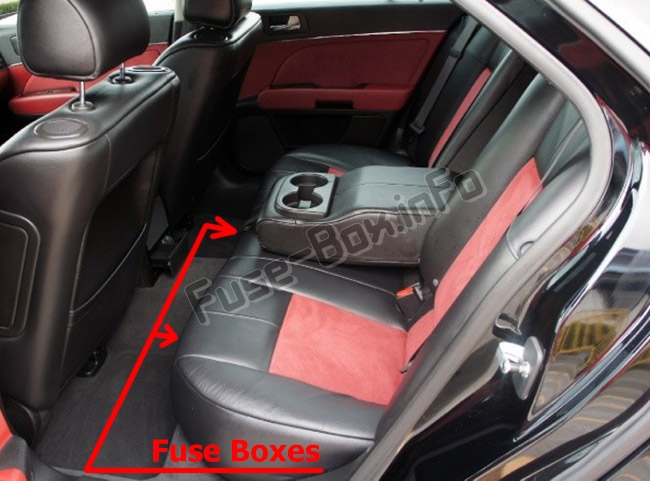

Unter den Rücksitzen befinden sich zwei Sicherungskästen.
Sicherungskastendiagramme
ad vertisements
2005, 2006, 2007

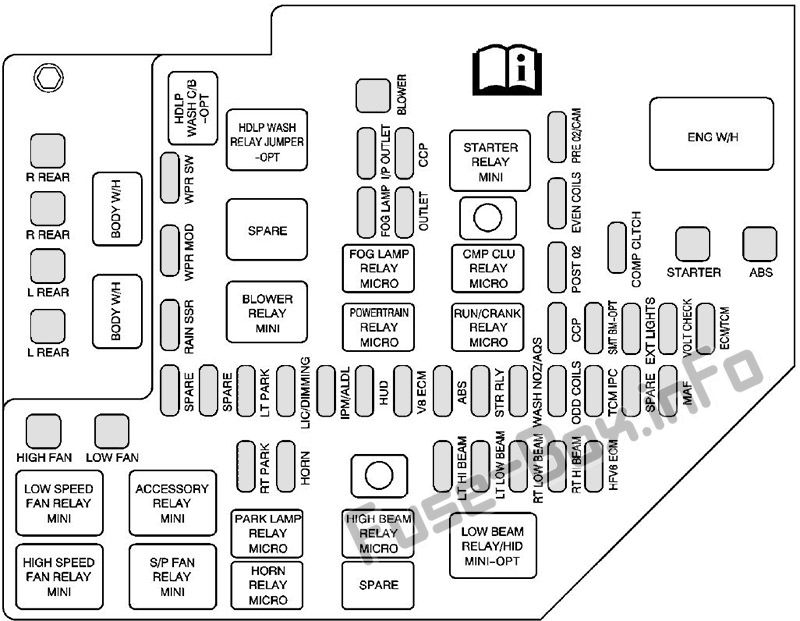

Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2005-2007)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| GEBLÄSE | Gebläsemotor |
| R HINTEN | Beifahrerseitiger Sicherungsblock hinten |
| I / P OUTLET | Vorderer Hilfsausgang |
| KPCh | Klimatisierung, Nivellierung der Scheinwerfer |
| PRE O2 / CAM | 2005-2006: Sauerstoffsensor, CAM-Phaser 2007: Sauerstoffsensor, variabler Einlass (V6), Spülmagnet (V6), Nockenwellen-Phaser (V6) |
| R HINTEN | Beifahrerseitiger Sicherungsblock hinten |
| WPR SW | Wischer- / Waschanlagenschalter |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| AUSLAUF | Hintere Hilfssteckdose |
| AUCH SPULEN | Sogar Zündspulen, sogar Einspritzdüsen |
| L HINTEN | Linker hinterer Sicherungsblock |
| WPR MOD | Wischermodul |
| POST O2 | Sauerstoffsensor |
| COMP CLTCH | Kompressorkupplung der Klimaanlage |
| ANLASSER | Anlassermagnet |
| Abs | Antiblockierpumpe |
| L HINTEN | Sicherungsblock hinten auf der Fahrerseite |
| RAIN SSR | Regensensor, Scheinwerferwaschanlage, Reifendruckkontrolle |
| KPCh | Klimakontrolle |
| SMT BM-OPT | Smart Beam Relay (Option) |
| EXT LICHTER | Abblendlichtrelais, Fernlichtrelais, Parklampenrelais |
| VOLT CHECK | Instrumententafel-Modul |
| ECM / TCM | Motorsteuergerät, Getriebesteuergerät, Easy Key-Modul, Kombiinstrument |
| SCHONEN | Schonen |
| LT PARK | Linke Parkleuchte, linke Rückleuchte |
| LIC DIMMING | Nummernschild, Dimmen der Instrumententafel |
| IPM ALDL | Datenverbindungsanschluss des Instrumententafelmoduls |
| HUD | 2005-2006: Heads-Up-Anzeige, Spaltenverriegelungsmodul 2007: Heads-Up-Anzeige, Spaltenverriegelungsmodul, Lenksäulenschalter |
| V8 ECM | 2005-2006: V8 ECM, Evap Solenoid 2007: V8 Motorsteuergerät (ECM), Evap. Magnet, Vakuum-Bypass |
| Abs | Antiblockiersystem |
| STR RLY | Anlasserrelais |
| WASCHEN SIE NOZ / AQS | Beheizte Waschdüsen, Luftqualitätssensor ™ |
| ODD COILS | Ungerade Zündspulen, ungerade Einspritzdüsen |
| TCM IPC | 2005-2006: Getriebe, Instrumententafel, Motorsteuerung 2007: Getriebesteuergerät (TCM), Instrumententafel, Motorsteuerung |
| MAF | Luftmassenmesser |
| HIGH FAN | Lüfter – Hohe Geschwindigkeit |
| NIEDRIGER LÜFTER | Lüfter – Niedrige Drehzahl |
| RT PARK | Rechte Parkleuchte, rechte Rückleuchte |
| HORN | Horn |
| LT HI BEAM | Fernlicht des linken Scheinwerfers |
| LT LOW BEAM | Abblendlicht des linken Scheinwerfers |
| RT LOW BEAM | Abblendlicht rechts |
| RT HI BEAM | Fernlicht des rechten Scheinwerfers |
| HFV6 ECM | 2005-2006: Hochleistungs-V6-Motorsteuergerät 2007: Hochleistungs-V6-Motorsteuergerät (ECM), Luftmassenmesser (MAF) (V8) |
| HDLP WASH RELAY JUMPER -OPT | Scheinwerferwaschanlage |
| Leistungsbremsen | |
| HDLP WASH C / B -OPT | Scheinwerferwaschanlage (Option) |
| Relais | |
| STARTER RELAIS MINI | Anlasser |
| SCHONEN | Schonen |
| NEBELLAMPENRELAIS MIKRO | Nebelscheinwerfer |
| CMP CLU RELAIS MICRO | A / C-Kompressorkupplung |
| BLOWER RELAY MINI | Frontgebläsemotor |
| POWERTRAIN RELAY MICRO | Motorsteuerung |
| RUN / CRANK RELAY MICRO | 2005-2006: Zündung 1 2007: Zündung 1, Anlasser, Waschdüse, Luftqualität, Antiblockiersystem, Klimasteuerung, Getriebesteuergerät, Kombiinstrument, Luftmassenmesser, Motorsteuergerät |
| LOW SPEED FAN RELAY MINI | Lüfter mit niedriger Drehzahl |
| ZUBEHÖRRELAIS MINI | 2006-2006: Zündung 3 2007: Zündung 3, Regensensor, Scheinwerferwaschanlage, Scheibenwischer- / Waschanlagenmodul |
| PARK LAMP RELAIS MICRO | 2005-2006: Standleuchten 2007: Standleuchten, Dimmen der Instrumententafel, hintere Kennzeichenleuchten |
| HIGH BEAM RELAY MICRO | Fernlicht des Scheinwerfers |
| NIEDRIGES STRAHLRELAIS / VERSTECKTES MINI-OPT | Abblend- / Hochintensitätsentladung |
| HIGH SPEED FAN RELAY MINI | Lüfter mit hoher Drehzahl |
| S / P LÜFTERRELAIS MINI | Lüfter Serie / Parallel |
| HORN RELAY MICRO | Horn |
| Kabelbaumverbindung | |
| ENG W / H. | Motorkabelbaumanschluss |
| KÖRPER W / H. | Körpergurtverbindung |
| KÖRPER W / H. | Körpergurtverbindung |
ad vertisements

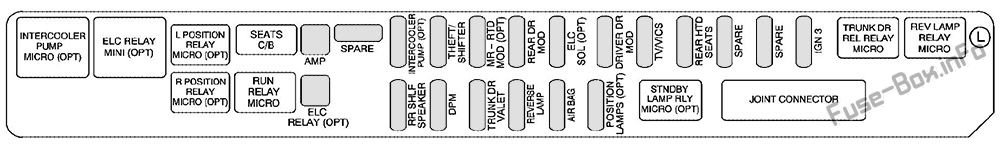

Sicherungskasten unter dem Sitz hinten (Fahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Fahrerseite) (2005-2007)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| AMPERE | Verstärker |
| Ladeluftkühlerpumpe | Ladeluftkühlerpumpe (Option) |
| Diebstahl / Schalthebel | Diebstahlsensoren, Auto Shifter |
| MR-RTD MOD | MR-CVRTD-Aufhängungsmodul (Option) |
| HINTEN DR MOD | Heckklappenmodule |
| ELC SOL | 2005-2006: Auspuffmagnet 2007: Automatische Niveauregulierung, Auspuffmagnet (Option) |
| TREIBER DR MOD | 2005-2006: Fahrertürmodul 2007: Fahrertürmodul, Vordertür-Subwoofer (Option) |
| TV / VICS | Infotainment (nur Export) |
| HINTERE HTD-SITZE | Beheizte Sitze hinten |
| SCHONEN | Schonen |
| SCHONEN | Schonen |
| IGN3 | Beheizter Beifahrersitz, Auto Shifter, Insassenschutz |
| RR SHLF LAUTSPRECHER | Lautsprecher im hinteren Regal (Option) |
| DPM | Memory Seat, Lendenwirbelsäule |
| TRUNK DR VALET | Kofferraumfreigabe, Valet Lockout-Schalter |
| RÜCKWÄRTSLAMPE | Rückfahrscheinwerfer, Einparkhilfe hinten, Innenrückspiegel |
| AIRBAG | Airbag |
| POSITIONSLAMPEN | Rückleuchten hinten |
| ELC RELAIS | Automatische Niveauregulierung (Option) |
| Relais | |
| INTERCOOLER PUMP MICRO | Ladeluftkühlerpumpe (Option) |
| ELC RELAIS | Kompressor mit automatischer Niveauregulierung (Option) |
| L POSITION RELAIS MICRO | Linke Rückleuchte hinten, Positionsleuchten (Option) |
| TRUNK DR. REL RELAIS MICRO | Trunk Release Motor |
| REV LAMP RELAY MICRO | 2005-2006: Rückfahrscheinwerfer, Einparkhilfe hinten 2007: Rückfahrscheinwerfer, Einparkhilfe hinten, Innenrückspiegel |
| R POSITION RELAIS MICRO | Rechte hintere Rückleuchte, Positionsleuchten (Option) |
| RUN RELAY MICRO | Zündung 3 |
| STNDBY LAMP RLY | Rückleuchten, Positionsleuchten (Option) |
| Leistungsschalter | |
| SITZE C / B. | Energiesitz |
| Diode | |
| SCHONEN | Schonen |
| Verbindungsstück | |
| GEMEINSAMER ANSCHLUSS | Spleißpackung (grün) |
ad vertisements

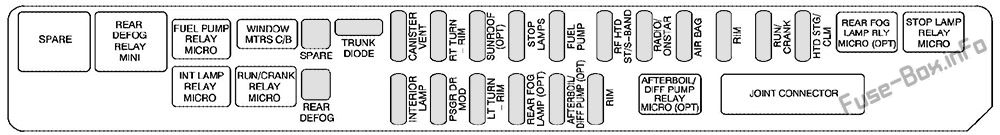

Sicherungskasten unter dem Sitz hinten (Beifahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Beifahrerseite) (2005-2007)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| SCHONEN | Schonen |
| CANISTER VENT | Kanisterentlüftungsmagnet |
| RT TURN-RIM | rechte Wendungssignal |
| SCHIEBEDACH | Schiebedachmodul (Option) |
| STOPPEN SIE DIE LAMPEN | Bremsleuchten |
| BENZINPUMPE | Benzinpumpe |
| RF HTD ST / S-BAND | Beheizter Beifahrersitz, S-Band-Antenne |
| RADIO / ONSTAR | Radio / OnStar |
| AIRBAG | Airbags |
| RAND | Integrationsmodul Batterie zu Rückseite |
| LAUFEN / KURBELN | 2005-2006: Zündung 1 2007: Zündung 1, Nebelscheinwerfer, Kompressorkupplung, Motorlauf- / Kurbelrelais |
| HTD STG / CLM | Beheiztes Lenkrad, Säulenverriegelungsmodul |
| DEFOG HINTEN | Heckscheibenheizung |
| INNENLAMPE | Innenleuchten |
| PSG DR MOD | Beifahrertürmodul |
| LT TURN-RIM | Linker blinker |
| HINTERE NEBELLAMPE (OPT) | Nebelschlussleuchten (Option) |
| AFTERBOIL / DIFF PUMP | 2005-2006: Nach dem Kochen der Pumpe 2007: Nach dem Kochen die hintere Differenzialkühlpumpe |
| RAND | Zündung zum hinteren Integrationsmodul |
| Relais | |
| SCHONEN | Schonen |
| RÜCKSEITIGES RELAIS MINI HINTEN | Defog hinten |
| KRAFTSTOFFPUMPENRELAIS MIKRO | Benzinpumpe |
| HINTERE NEBELLAMPE RLY MICRO (OPT) | Nebelschlussleuchten (Option) |
| STOP LAMP RELAY MICRO | Bremsleuchten |
| INT LAMP RELAY MICRO | Innenleuchten |
| RUN / CRANK RELAY MICRO | Zündung 1 |
| AFTERBOIL RELAY MICRO | Nach dem Kochen der Pumpe (Option) |
| Leistungsschalter | |
| WINDOW MTRS C / B. | Leistungsschalter für Fensterhebermotoren |
| Dioden | |
| TRUNK DIODE | Stammfreigabe |
| Verbindungsstück | |
| GEMEINSAMER ANSCHLUSS | Spleißpackung (blau) |
2008, 2009, 2010, 2011
ad vertisements

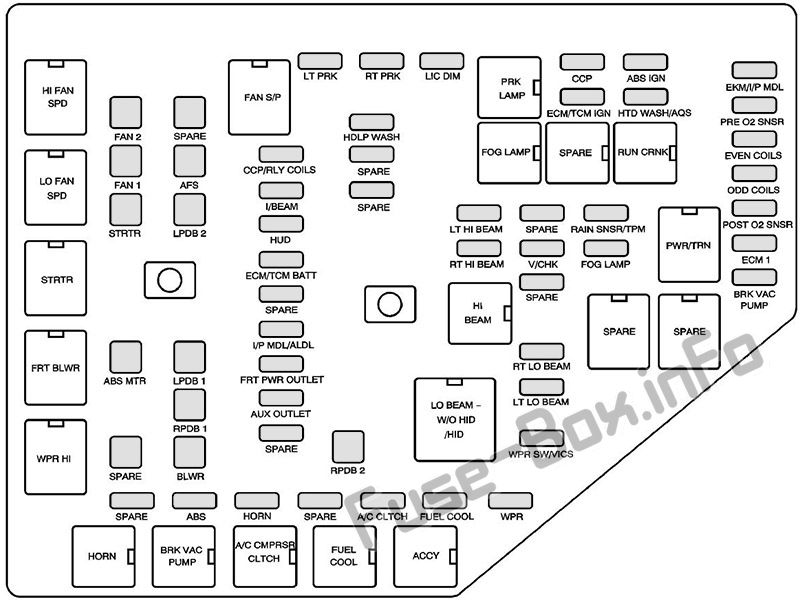

Motorraum
Zuordnung der Sicherungen und Relais im Motorraum (2008-2011)
| Name | Beschreibung |
|---|---|
| J-Case-Sicherungen | |
| ABS MTR | ABS-Modul – ABS-Modul – StabiliTrak® |
| AFS | Aktive Vorderradlenkung |
| BLWR | Gebläsemotor |
| LÜFTER 1 | Lüfter bei niedriger Drehzahl |
| LÜFTER 2 | Lüfter mit hoher Drehzahl |
| LPDB 1 | Fahrerseitiger hinterer Sicherungsblock |
| LPDB 2 | Fahrerseitiger hinterer Sicherungsblock |
| RPDB 1 | Beifahrerseitiger hinterer Sicherungsblock |
| RPDB 2 | Beifahrerseitiger hinterer Sicherungsblock |
| SCHONEN | Schonen |
| Mini-Sicherungen | |
| A / C CLTCH | Klimakompressorkupplung |
| Abs | ABS-Modul-StabiliTrak® |
| ABS IGN | Antiblockier-Bremssteuerung |
| AUX OUTLET | Steckdose für hinteres Zubehör |
| BRK VAC PUMPE | Bremsvakuumpumpe |
| KPCh | Klimaregelung |
| CCP / RLY-SPULEN | Klimasteuerung, Scheinwerfer-Niveauregulierung, aktive Geschwindigkeitsregelung, Relaisspulen, Anlasser, Frontgebläse |
| ECM 1 | Motorsteuergerät (ECM) |
| ECM / TCM BATT | ECM, Getriebesteuergerät (TCM) |
| ECM / TCM IGN | ECM, TCM, Kombiinstrument |
| EKM / I / P MDL | Easy Key Module (EKM), Instrumententafelmodul (I / P MDL) |
| AUCH SPULEN | Sogar Zündspulen, sogar Einspritzdüsen |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| FRT PWR OUTLET | Steckdose für Zubehör |
| KRAFTSTOFFKÜHLUNG | Kraftstoffkühlung |
| HORN | Horn |
| HTD WASH / AQS | Beheizte Scheinwerferwaschanlage, Luftqualitätssensor |
| HUD | Heads-Up-Anzeige, Lenksäulenschalter |
| ICH GLÄNZE | IntelliBeam-Relais |
| I / P MDL / ALDL | Instrumententafelmodul, Datenverbindungsanschluss für Fließband |
| LIC DIM | Nummernschild, Dimmen der Instrumententafel |
| LT HI BEAM | Fernlichtscheinwerfer auf der Fahrerseite |
| LT LO BEAM | Abblendlicht auf der Fahrerseite |
| LT PRK | Fahrerseiten-Parkleuchte / Fahrerseiten-Rückleuchte |
| ODD COILS | Ungerade Zündspulen, ungerade Einspritzdüsen |
| POST O2 SNSR | Sauerstoffsensor nach |
| PRE O2 SNSR | Vorsauerstoffsensor, CAM-Sensoren |
| RAIN SNSR / TPM | Regensensor, Relaisspule: Scheinwerferwäsche |
| RT HI BEAM | Fernlichtscheinwerfer auf der Beifahrerseite |
| RT LO BEAM | Abblendlicht auf der Beifahrerseite |
| RT PRK | Beifahrerseitige Parkleuchte, Beifahrerseitige Rückleuchte |
| SCHONEN | Schonen |
| V / CHK | Spannungsprüfung der Instrumententafel |
| WPR | Wisch- / Waschmodulbaugruppe |
| WPR SW / VICS | Regensensor, Wischerschalter |
| Relais | |
| A / C CMPRSR CLTCH | Klimakompressorkupplung |
| ACCY | Zubehör-Regensensor, Relais-Spule für Scheinwerferwaschanlage, Scheibenwischer- / Waschanlagenmodul |
| BRK VAC PUMPE | Bremsvakuumpumpe |
| LÜFTER S / P. | Lüfter Serie / Parallel |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| FRT BLWR | Frontgebläsemotor |
| KRAFTSTOFFKÜHLUNG | Kraftstoffkühlpumpe |
| HI BEAM | Fernlicht Scheinwerfer |
| HI FAN SPD | Lüfter mit hoher Drehzahl |
| HORN | Horn |
| LO FAN SPD | Lüfter mit niedriger Drehzahl |
| NIEDRIGER STRAHL OHNE VERSTECKT / VERSTECKT | Abblendlicht, Hochdruckentladung (HID) |
| PRK LAMP | Parkleuchten, Dimmen der Instrumententafel, hintere Kennzeichenleuchten |
| PWR / TRN | Motorsteuerung |
| RUN CRNK | Beheizte Waschdüse, Luftqualität, Antiblockiersystem, Klimasteuerung, TCM, ECM, Instrumententafel, Instrumententafel |
| SCHONEN | Schonen |
| STRTR | Anlasser |
| WPR HI | Scheibenwischer High Speed |
| Leistungsschalter | |
| HDLP WASH | Scheinwerferwaschmotor (Leistungsschalter) |
ad vertisements

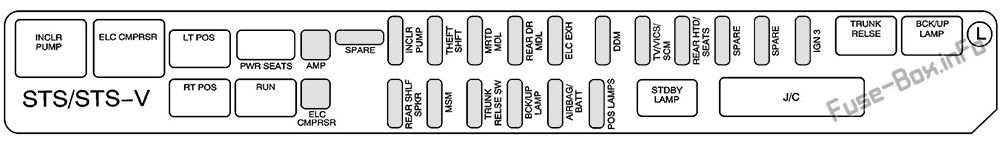

Sicherungskasten unter dem Sitz hinten (Fahrerseite)
Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Fahrerseite) (2008-2011)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| AMPERE | Verstärker |
| INCLR PUMP | Innere Kühlerpumpe (Option) |
| DIEBSTAHL / SHFT | Diebstahlsensoren, Auto Shifter, Power Sounder |
| MRTD MDL | Magnetic Ride Control Module (Option) |
| HINTEN DR MDL | Heckklappenmodule |
| ELC EXH | Elektronische Niveauregulierung, Abgasmagnet (Option) |
| DDM | Fahrertürmodul, Vordertür-Subwoofer (Option) |
| TV / VICS / SCM | Infotainment (nur Export), Überwachungssteuerungsmodul (Option) |
| HINTERE HTD / SITZE | Beheizte Sitze hinten |
| SCHONEN | Schonen |
| IGN3 | Beheizter Vordersitz, automatischer Schalthebel, Insassenschutz, elektronischer Spannungsreduzierer für Sicherheitsgurt |
| HINTEN SHLF SPKR | Lautsprecher im hinteren Regal (Option) |
| MSM | Memory Seat Module Lendenwirbelsäule |
| TRUNK RELSE SW | Kofferraumfreigabe, Valet Lockout-Schalter |
| BCK / UP LAMP | Rückfahrscheinwerfer, Einparkhilfe hinten, Innenrückspiegel |
| AIR BAG / BATT | Airbag |
| POS-LAMPEN | Rückleuchten hinten |
| ELC CMPRSR | Automatische Niveauregulierung (Option) |
| Relais | |
| INCLR PUMP | Innere Kühlerpumpe (Option) |
| ELC CMPRSR | Elektronische Niveauregulierung, Kompressor (Option) |
| LT POS | Linke Rückleuchte hinten, Positionsleuchten (Option) |
| RT POS | Rechte hintere Rückleuchte, Positionsleuchten (Option) |
| LAUF | Zündung 3 |
| STDBY LAMP | Rückleuchten, Positionsleuchten (Option) |
| TRUNK RELSE | Trunk Release Motor |
| BCK / UP LAMP | Rückfahrscheinwerfer, Einparkhilfe hinten, Innenrückspiegel |
| Leistungsschalter | |
| PWR SITZE | Power Sitze |
| Dioden | |
| SCHONEN | Schonen |
| Verbindungsstück | |
| J / C. | Spleißpackung (grün) |
ad vertisements
Sicherungskasten unter dem Sitz hinten (Beifahrerseite)

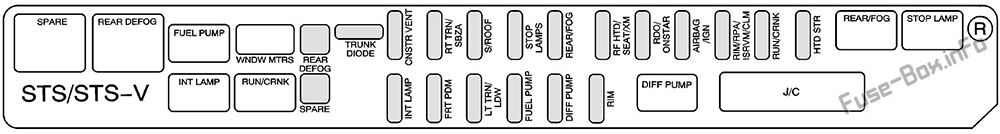

Zuordnung der Sicherungen und Relais in der hinteren Untersitzbox (Beifahrerseite) (2008-2011)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| AIRBAG / IGN | Sensor- und Diagnosemonitor, automatischer Insassensensor, zusätzliche aufblasbare Rückhaltevorrichtung für Passagiere |
| CNSTR / VENT | Kanisterentlüftungsmagnet |
| DIFF PUMP | Differentialpumpe hinten |
| FRT PDM | Beifahrertürmodul vorne, rechter Power-Subwoofer |
| BENZINPUMPE | Benzinpumpe |
| HTD STR | Beheiztes Lenkrad |
| RF HTD / SEAT / XM | Beheizter Beifahrersitz, S-Band ™ -Antenne |
| RDO / ONSTAR | Radio, OnStar® |
| INT LAMP | Innenleuchten |
| LT TRN / LDW | Linker Blinker, Spurverlassenswarnung (Option) |
| DEFOG HINTEN | Heckscheibenheizung |
| HINTEN / NEBEL | Nebelschlussleuchten (Option) |
| RAND | Heckintegrationsmodul |
| RIM / RPA / ISRVM / CLM | Heckintegrationsmodul, Einparkhilfe hinten, Innenrückspiegel, Säulenverriegelungsmodul, Schallgeber, aktive Frontlenkung (AFS), Überwachungssteuermodul |
| RUN / CRNK | UHBEC Run, CRNK-Relaisspule, Relais-Spule für Nebelschlussleuchte |
| S / DACH | Sonnendachmodul (Option) |
| SCHONEN | Schonen |
| STOPPEN SIE DIE LAMPEN | Bremsleuchten |
| RT TRN / SZBA | Blinker rechts, Alarm für seitliche Blindzone (Option) |
| Relais | |
| DIFF PUMP | Differentialpumpe hinten (Option) |
| BENZINPUMPE | Benzinpumpe |
| INT LAMP | Innenleuchten |
| DEFOG HINTEN | Heckscheibenheizung |
| HINTEN / NEBEL | Nebelschlussleuchten (Option) |
| RUN / CRNK | Zündung 1 |
| SCHONEN | Schonen |
| STOPPLAMPE | Bremsleuchte |
| Leistungsschalter | |
| WINDOW MTRS | Leistungsschalter für Fensterhebermotoren |
| Dioden | |
| TRUNK DIODE | Stammfreigabe |
| Verbindungsstück | |
| J / C. | Spleißpackung (blau) |
