Der Luxus-Roadster Cadillac XLR wurde von 2004 bis 2009 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Cadillac XLR 2004, 2005, 2006, 2007, 2008, 2009 , Informationen zur Position der Sicherungsbleche im Auto. und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und jedes Relais kennen.
der Inhalt
Sicherungslayout Cadillac XLR 2004-2009
Die Sicherung des Zigarettenanzünders / der Steckdose im Cadillac XLR ist die Sicherung Nr. 46 im Sicherungskasten des Fahrgastraums.
Passagierabteil
Position des Sicherungskastens

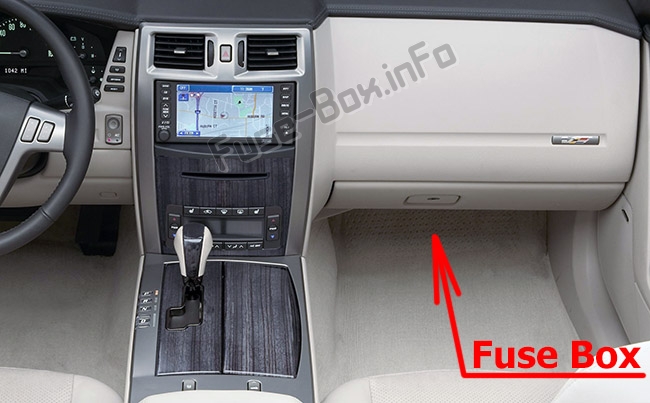

Der Sicherungskasten befindet sich unter dem Handschuhfach im Beifahrerfußraum hinter dem Bordbrett.

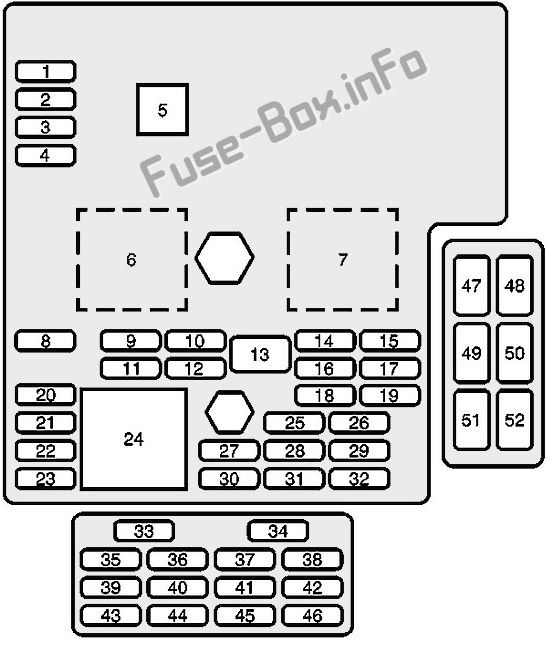

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Fahrgastraum
| № | Beschreibung |
|---|---|
| 1-4 | Ersatzsicherungen |
| 5 | Sicherungszieher |
| 6 | Rückfahrleuchte |
| 7 | Anlasser / Kurbel |
| 8 | Feststellbremsmagnet A. |
| 9 | Rückfahrscheinwerfer |
| 10 | BTSI-Magnet, Säulenverriegelung |
| 11 | Nicht benutzt |
| 12 | Nicht benutzt |
| 13 | GMLAN-Geräte |
| 14 | Einparkhilfe hinten, beheizte / gekühlte Sitze, Scheibenwischerrelais |
| 15 | Türschlösser |
| 16 | Motorsteuerungsmodul |
| 17 | Innenbeleuchtung |
| 18 | 2004-2005: Airbags, Beifahrerairbag-Aus-Schalter 2006-2009: Airbags |
| 19 | Nicht benutzt |
| 20 | OnStar |
| 21 | Adaptive Geschwindigkeitsregelung (ACC), Fahrertürschalter |
| 22 | Power Tilt Wheel, Teleskoplenksäule, Memory Seat, Fahrersitzschalter, einziehbarer Hardtop-Schalter |
| 23 | Zündschalter, Einbruchsensor |
| 24 | Bremsleuchte |
| 25 | Innenrückspiegel, Klimatisierungssystem, Säulenverriegelung, Schallgeber |
| 26 | Kombiinstrument, Head-Up-Display (HUD) |
| 27 | Radio, S-Band, CD-Wechsler |
| 28 | Tap-Up / Tap-Down-Schalter, ACC-Schalter (Adaptive Cruise Control), Tempomat-Schalter |
| 29 | Klimatisierungssystem, Power Sounder |
| 30 | Nebelschlussleuchten, Diagnoselinkanschluss |
| 31 | Power Klappspiegel |
| 32 | Kofferraumschließknopf, Feststellbremsmagnet B. |
| 33 | Power Sitze |
| 34 | Türsteuerungen |
| 35 | Ausführen, Zubehör Power |
| 36 | Nicht benutzt |
| 37 | Nicht benutzt |
| 38 | Rainsense |
| 39 | Lenkradsteuertasten Lichter |
| 40 | Power Lendenwirbelsäule |
| 41 | Beheizter Sitz auf der Beifahrerseite |
| 42 | Beheizter Sitz auf der Fahrerseite |
| 43 | Nicht benutzt |
| 44 | Einziehbares Hardtop, Kofferraumverriegelung |
| 45 | Hilfsstrom |
| 46 | Feuerzeug |
| Relais | |
| 47 | Feststellbremse halten |
| 48 | Feststellbremse lösen |
| 49 | Nicht benutzt |
| 50 | Nicht benutzt |
| 51 | Nicht benutzt |
| 52 | Brennstofftür |
ad vertisements
Sicherungskasten im Motorraum
Position des Sicherungskastens
ad vertisements

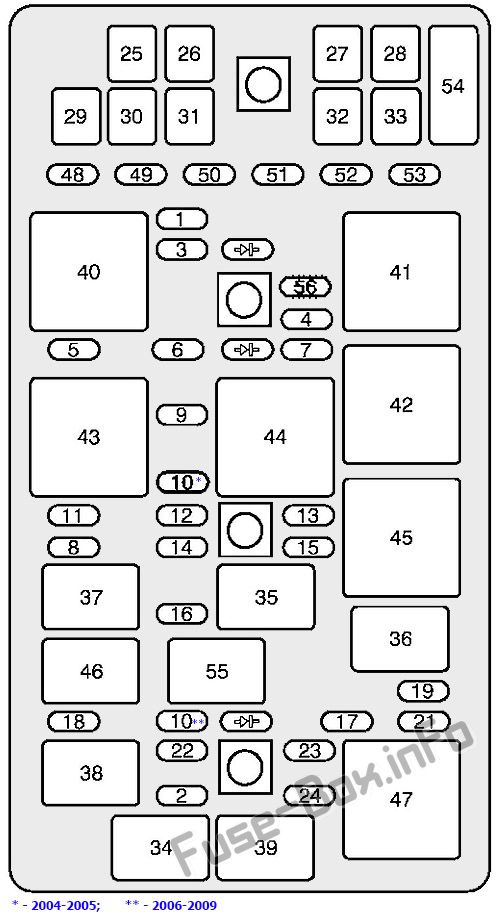

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| 1 | 2004-2008: Antiblockiersystem, Magnetic Ride Control 2009: Antiblockiersystem, elektronische Fahrwerksregelung, Adaptives Vorwärtsbeleuchtungssystem (AFS) |
| 2 | Horn |
| 3 | Adaptive Tempomat (ACC), Getriebesteuerung |
| 4 | Scheibenwischer |
| 5 | Brems- / Rückfahrleuchten |
| 6 | Sauerstoffsensor |
| 7 | Batterie 5 |
| 8 | Parkleuchten |
| 9 | Elektronische Drosselklappensteuerung |
| 10 | Benzinpumpe |
| 11 | 2004-2008: Motorsteuergerät, Getriebesteuergerät 2009: Motorsteuergerät, Getriebesteuergerät |
| 12 | Seltsame Injektoren |
| 13 | Elektronische Federungssteuerung |
| 14 | Emissionskontrolle |
| 15 | Klimakompressor |
| 16 | Sogar Injektoren |
| 17 | 2004-2005: Scheibenwaschanlage 2006-2008: Scheibenwaschanlage, Ladeluftkühlerpumpe 2009: Scheibenwaschanlage, Adaptives Vorwärtsbeleuchtungssystem (AFS), Ladeluftkühlerpumpe |
| 18 | Scheinwerferwaschanlage |
| 19 | Rechter Abblendlichtscheinwerfer |
| 20 | Nicht benutzt |
| 21 | Linker Abblendlichtscheinwerfer |
| 22 | Nebelscheinwerfer |
| 23 | Rechter Fernlichtscheinwerfer |
| 24 | Linker Fernlichtscheinwerfer |
| 25 | 2004-2005: Nicht verwendet 2006-2009: Lüfter |
| 26 | Batterie 3 |
| 27 | Antiblockiersystem |
| 28 | Klimatisierung |
| 29 | Batterie 2 |
| 30 | Anlasser |
| 31 | Audio-Verstärker |
| 32 | 2004-2005: Nicht verwendet 2006-2009: Lüfter |
| 33 | Batterie 1 |
| 48-52 | Ersatzsicherungen |
| 53 | Nicht benutzt |
| 54 | Sicherungszieher |
| 56 | 2009: Motorsteuergerät, Getriebesteuergerät |
| Relais | |
| 34 | Horn |
| 35 | Klimakompressor |
| 36 | Scheibenwaschanlage |
| 37 | Parkleuchten |
| 38 | Nebelscheinwerfer |
| 39 | Fernlicht Scheinwerfer |
| 40 | Heckscheiben-Defogger |
| 41 | Scheibenwischer hoch / niedrig |
| 42 | Wischerlauf / ZUBEHÖR Leistung |
| 43 | Anlasser / Kurbel |
| 44 | Zündung 1 |
| 45 | Scheibenwischer ein / aus |
| 46 | Scheinwerferwaschanlage |
| 47 | Abblendlicht |
| 55 | 2006-2009: Kraftstoffpumpe |
