Hier finden Sie die Sicherungskasten-Belegung für den Citroën C3 der Baujahre 2002 bis 2008. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën C3 2002-2008
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën C3?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën C3 2002-2008
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 ist die Sicherung №9 im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

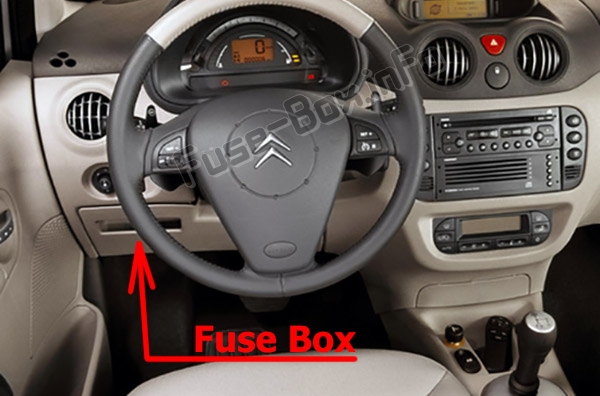

Fahrzeuge mit Linkslenkung:
Sie befinden sich unterhalb des Armaturenbretts hinter der Abdeckung.

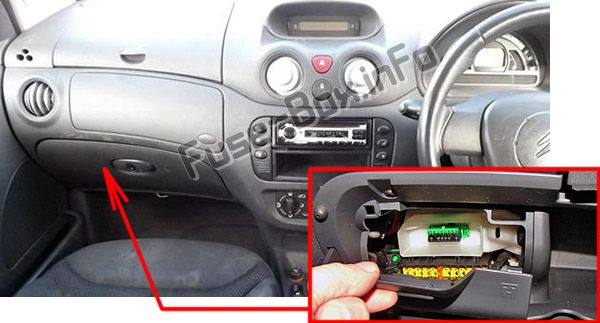

Fahrzeuge mit Rechtslenkung:
Sie befinden sich im unteren Handschuhfach.

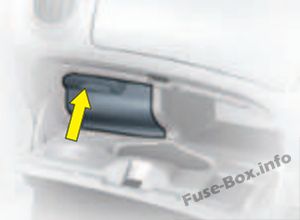

Um darauf zuzugreifen, öffnen Sie das Handschuhfach und ziehen Sie am Griff an der Abdeckung des Sicherungskastens.
ad vertisements

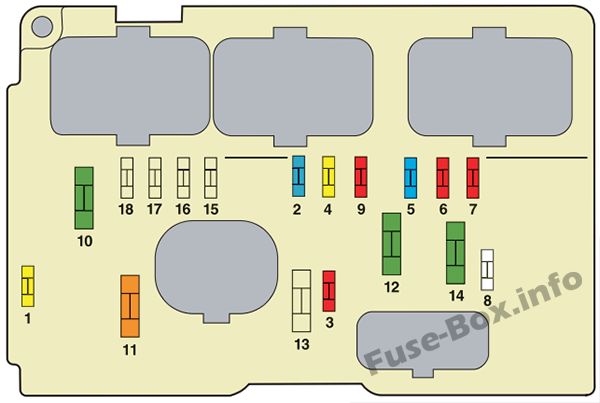

Sicherungsdiagramm
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| № | Bewertung | Funktion |
|---|---|---|
| 3 | 5A | Airbags |
| 4 | 10 A | Diagnosebuchse – Partikelfilteradditiv – Kupplungsschalter – Lenkwinkelsensor |
| 5 | 30 A. | Heckscheibe – Sonnendach |
| 6 | 30 A. | Siebwäsche |
| 8 | 20 A. | Digitaluhr – Bedienelemente am Lenkrad – Radio – Display |
| 9 | 30 A. | Zigarettenanzünder – Digitales Dock – Innenleuchten – Kosmetikspiegel |
| 10 | 15 A. | Alarm |
| 11 | 15 A. | Zündschalter – Diagnosebuchse |
| 12 | 15 A. | Airbag-ECU – Regen- und Helligkeitssensor |
| 14 | 15 A. | Einparkhilfe – Instrumententafel – Klimaanlage – Bluetooth®-Telefon |
| 15 | 30 A. | Zentralverriegelung – Deadlocking |
| 17 | 40 A. | Beheizte Heckscheibe |
| 18 | Meiden | KUNDENPARK SHUNT |

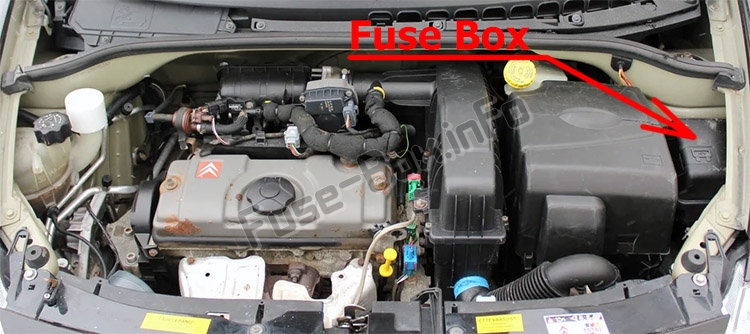

Position des Sicherungskastens
Entfernen Sie die Batterieabdeckung und nehmen Sie den Deckel ab, um auf den Sicherungskasten im Motorraum zuzugreifen.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktion |
|---|---|---|
| 1 | 20 A. | Wasser-in-Diesel-Kraftstoffsensor |
| 2 | 15 A. | Horn |
| 3 | 10 A | Siebwäsche |
| 4 | 20 A. | Scheinwerfer waschen |
| 5 | 15 A. | Benzinpumpe |
| 6 | 10 A | Servolenkung |
| 7 | 10 A | Kühlmittelstandsensor |
| 8 | 25 A. | Anlasser |
| 9 | 10 A | Steuergeräte (ABS. ESP) |
| 10 | 30 A. | Motorsteuerungsaktuatoren (Zündspule. Elektroventil. Sauerstoffsensor. Einspritzung) – Kanisterspülung |
| 11 | 40 A. | Luftgebläse |
| 12 | 30 A. | Scheibenwischer |
| 14 | 30 A. | Luftpumpe (Benzinversion) – Dieselkraftstoffheizung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C3?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
